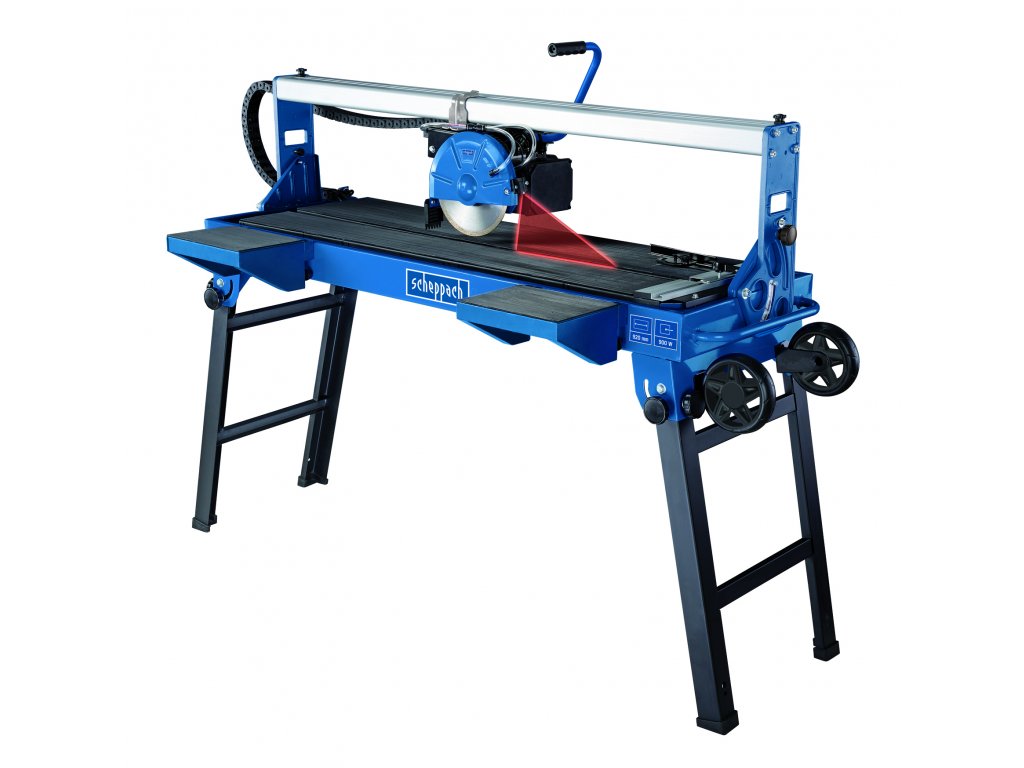

Elektrická rezačka na dlažbu Scheppach FS 3600
Kód: 5906706901
Podrobný popis
Prečo si vybrať tento produkt
Hlavné prednosti
Elektrická rezačka Scheppach FS 3600 je stojanová rezačka na dlažbu a obklady, pri ktorej dlaždica leží nehybne na stole a diamantový kotúč ø 200 mm cez ňu ťaháte aj s hlavou stroja po vodiacej lište. Vďaka dĺžke rezu 920 mm rozrežete aj dlhé dlaždice, uhlopriečne kusy až 650 × 650 mm. Hodí sa pri obkladaní kúpeľne a kuchyne, kladení dlažby v chodbe, na terase alebo balkóne, pri rezaní soklov a pásikov obkladu, skracovaní dlaždíc pri stenách a zárubniach aj pri rezoch pod uhlom 45° na vonkajšie rohy. Reže za mokra: čerpadlo vo vani privádza ku kotúču vodu, ktorá ho chladí a obmedzuje prach. Motor 230 V s výkonom 900 W zapojíte do bežnej zásuvky cez prúdový chránič, ktorý je na stroji nainštalovaný z výroby.
01
Dĺžka rezu 920 mm
Rozrežete dlaždice až 92 cm dlhé jedným ťahom hlavy, uhlopriečne zvládnete formát až 650 × 650 mm.
02
Dlaždica sa nehýbe
Dlaždica leží pri dorazovej lište a kotúč s hlavou stroja vediete po vodiacej lište s guľôčkovým vedením. Veľké a ťažké kusy tak po stole neposúvate.
03
Rezy 90° aj 45°
Uhlovým dorazom nastavíte priečny rez 90° alebo 45°, vodiacu lištu s hlavou nakloníte podľa stupnice na 45° a skosíte hranu. Rezná výška je 36 mm pri 90° a 29 mm pri 45°.
04
Mokrý rez s čerpadlom
Čerpadlo vo vani s objemom 30 l privádza vodu priamo ku kotúču. Voda kotúč chladí a pri rezaní vzniká menej prachu.
05
Nastaviteľná hĺbka rezu
Hlavu stroja stlačíte na potrebnú hĺbku a zafixujete, takže kotúč reže stále rovnako hlboko.
06
Stôl s rozšírením a podstavec
Pracovná plocha 1 290 × 400 mm s rozšírením po stranách podoprie dlhé dlaždice. Pracovná výška je 780 mm, podstavec má sklopné nohy a kolesá na presun.
Pre koho a na čo
Využitie
Rekonštrukcia kúpeľne a kuchyne
Obklady a dlažbu narežete na mieru pri stenách, rohoch, okolo vane aj pri zárubniach.
Stavebníci rodinných domov
Dlažbu do chodby, zádveria alebo celého prízemia narežete na stavbe sami.
Terasy a balkóny
Vonkajšie dlaždice skrátite a skosíte na mieru pri zábradlí, schodoch a sokloch.
Férovo vopred
Na čo si dať pozor
Pred prvým rezom krátka montáž
Stroj príde čiastočne zmontovaný: vyklopíte a zaistíte nohy, priskrutkujete rukoväť ku krytu motora, upevníte čerpadlo do vane a vaňu naplníte vodou. Holé kovové diely sú z výroby chránené vrstvou tuku – pred prvým použitím ich očistite.
Bez vody nerežte
Kotúč musí byť po celý čas chladený vodou a čerpadlo musí byť pod hladinou. Po zapnutí počkajte, kým kotúč dosiahne plné otáčky a voda dotečie ku kotúču; po práci vaňu aj čerpadlo vypláchnite.
Kotúč a rezaný materiál
Rezačka aj kotúč dodávaný so strojom sú určené na dlaždice. Drevo a kov sa touto rezačkou rezať nesmú, pílové kotúče sú zakázané. Náhradný kotúč voľte len diamantový ø 200 × 25,4 mm podľa normy EN 13236 na otáčky min. 3 000 min⁻¹.
Náhradné kotúče: diamantový kotúč 200 × 25,4 × 1,6 mm alebo profesionálny diamantový kotúč 200 × 25,4 × 1,6 mm.
Preprava a ochranné pomôcky
Rezačka váži 51,5 kg. Pred prepravou vypustite vodu, sklopte nohy a zaistite hlavu prepravnými poistkami. Pri rezaní noste chrániče sluchu, ochranné okuliare, rukavice a pri prašnej práci respirátor.
Špecifikácia
Technické parametre Scheppach FS 3600
Rezanie
Priemer 200 mm, upínací otvor 25,4 mm. Používajte len diamantové kotúče podľa normy EN 13236 na otáčky min. 3 000 min⁻¹; pílové kotúče sú zakázané.
Platí pre rez s vodiacou lištou naklonenou na 45°, teda pre skosenie hrany dlaždice.
Vodiacu lištu s hlavou nakloníte podľa uhlovej stupnice a zaistíte hviezdicovými skrutkami na oboch stranách.
Stôl a chladenie vodou
Čerpadlo musí byť celé ponorené vo vode; rezať začnite, až keď voda dotečie ku kotúču.
Motor a elektrina
Krátkodobá prevádzka: pod plným zaťažením motor pracuje najviac 20 minút, potom ho nechajte vychladnúť.
Rezačka sa smie prevádzkovať len s prúdovým chráničom PRCD, ktorý je na nej nainštalovaný z výroby – pri práci s vodou chráni pred úrazom prúdom.
IP54 znamená ochranu proti prachu a striekajúcej vode; izolačná trieda F udáva tepelnú odolnosť izolácie vinutia motora.
Rozmery, hmotnosť a hluk
LpA je hluk na mieste obsluhy, LWA celkový akustický výkon stroja (neistota K 3 dB). Pri rezaní vždy noste chrániče sluchu.
Údržba
Vaňu a čerpadlo vypláchnite čistou vodou, inak sa zanesú a kotúč prestane byť chladený.
Guľôčkové vedenie hlavy stroja zbavujte nečistôt, aby hlava išla ľahko a rovno.
Maticu príruby povolíte v smere otáčania kotúča, hriadeľ pritom pridržíte imbusovým kľúčom. Dbajte na šípku smeru otáčania.
Keď rez nejde rovno alebo dlaždica pozdĺž rezu praská, zrovnáte pílovú jednotku s dorazovou lištou pomocou veľkého uholníka.
Čo nájdete v balení
Obsah balenia
1
Scheppach FS 3600
Rezačka s diamantovým kotúčom ø 200 mm a prúdovým chráničom, 230 V
2
Čerpadlo chladiacej vody
Upevní sa do vane
3
Uhlový doraz
Šablóna priečneho rezu 90° / 45°
4
Rozšírenie stola
Podpera dlhých dlaždíc
5
Nohy
Sklopné nohy podstavca
6
Rukoväť
Na vedenie hlavy stroja
7
Dokumentácia
Návod na používanie
Porovnanie v rade
Ktorý model vybrať?
Všetky režú dlažbu a obklady za mokra diamantovým kotúčom na 230 V – kotúč chladí voda, drevo ani kov sa nimi rezať nesmie. Líšia sa konštrukciou (posuvný stôl, hlava idúca cez dlaždicu, posuvné sane), dĺžkou a výškou rezu, veľkosťou kotúča a hmotnosťou.
| Parameter | WTS 2000 | FS 3600Tento model | FS 4700 | HSM 3500 |
|---|---|---|---|---|
| Konštrukcia | Stolová, posuvný stôl | Hlava ide cez dlaždicu | Hlava ide cez dlaždicu | Posuvné sane pod hlavou |
| Kotúč | ø 180 × 22,23 mm | ø 200 × 25,4 mm | ø 230 × 25,4 mm | ø 360 × 25,4 mm |
| Max. dĺžka rezu | 450 mm | 920 mm | 1 200 mm | 700 mm |
| Rezná výška 90° / 45° | 32 mm (kotúč sa nenakláňa) | 36 / 29 mm | 40 / 34 mm | 110 / 72 mm |
| Chladenie vodou | Zásobník 1,75 l | Čerpadlo, vaňa 30 l | Čerpadlo, nádrž 40 l | Čerpadlo s reguláciou prietoku |
| Príkon | 900 W (S1) | 900 W (S2 20 min) | 1 200 W | 2 200 W (S6 40 %) |
| Hmotnosť | 11,8 kg | 51,5 kg | 57 kg | 72 kg |
Zvoľte, ak
obkladáte menšie plochy, režete dlaždice do dĺžky 45 cm a chcete ľahkú stolovú rezačku, ktorú prenesie jedna osoba.
Zobraziť WTS 2000Tento model
FS 3600
Zvoľte, ak
režete dlažbu a obklady do dĺžky 92 cm, uhlopriečne až 65 × 65 cm, a chcete stojanovú rezačku s čerpadlom a rezmi 45°.
Zvoľte, ak
kladiete veľké formáty – rez až 120 cm, uhlopriečne 84,8 × 84,8 cm – a chcete laser a ponornú funkciu.
Zobraziť FS 4700Zvoľte, ak
režete zámkovú dlažbu, betónové tvárnice a hrubý materiál do výšky 11 cm.
Zobraziť HSM 3500Často kladené otázky
Otázky a odpovede
Dĺžka rezu je 920 mm, takže rovno rozrežete dlaždice až 92 cm dlhé a uhlopriečne formát až 650 × 650 mm. Rezná výška je 36 mm pri 90° a 29 mm pri 45°.
Diamantový kotúč ø 200 mm s upínacím otvorom 25,4 mm podľa normy EN 13236, určený na otáčky min. 3 000 min⁻¹. Pasuje diamantový kotúč 200 × 25,4 × 1,6 mm aj profesionálny diamantový kotúč 200 × 25,4 × 1,6 mm.
Nie. Kotúč musí byť počas celého rezu chladený vodou, preto pred prácou naplňte vaňu tak, aby čerpadlo bolo celé pod hladinou. Rezať začnite, až keď kotúč dosiahne plné otáčky a voda k nemu dotečie.
Na šikmý rez v ploche dlaždice nastavíte uhlový doraz na 45°. Na skosenie hrany nakloníte vodiacu lištu s hlavou podľa uhlovej stupnice na 45°; rezná výška je potom 29 mm.
Bežnú zásuvku 230 V / 50 Hz. Prúdový chránič PRCD 10 mA je na stroji nainštalovaný z výroby a bez neho sa rezačka nesmie prevádzkovať; vonku používajte predlžovací kábel schválený na vonkajšie použitie.
FS 4700 má kotúč ø 230 mm, dĺžku rezu 1 200 mm (uhlopriečne dlaždice do 848 × 848 mm), hĺbku rezu 40 mm, motor 1 200 W, laser a nádrž 40 l. FS 3600 je kratšia a ľahšia, s dĺžkou rezu 920 mm.
Dodatočné parametre
| Kategória: | Elektrické rezačky obkladov |
|---|---|
| EAN: | 4046664034315 |
| Značka: | Scheppach |
| ? Príkon: | 900 W |
| ? Príkon – rozpätie: | 500 - 999 W |
| ? Napätie: | 230 V |
| Hmotnosť: | 50 kg |
| Otáčky: | 3 000 ot/min |
| Průměr kotouče: | 200 mm |
| Vnitřní průměr kotouče: | 25,4 mm |
| Úhel natočení kotouče: | 0 - 45 ° |
| Rozměr stolu: | 1 290 x 400 mm |
| Prořez 90°: | 36 mm |
| Prořez 45°: | 29 mm |
| Max. délka řezu: | 920 mm |
| Max. velikost dlažby při diagonálním řezu: | 650 x 650 mm |
| Integrované vodní čerpadlo: | Ano |
| Objem jímky na vodu: | 30 l |
| Rozměry: | 1560 x 440 x 1140 mm |
| Záruka (základní): | 2 roky |
| ? Záruka (prodloužená): | 4 roky |
