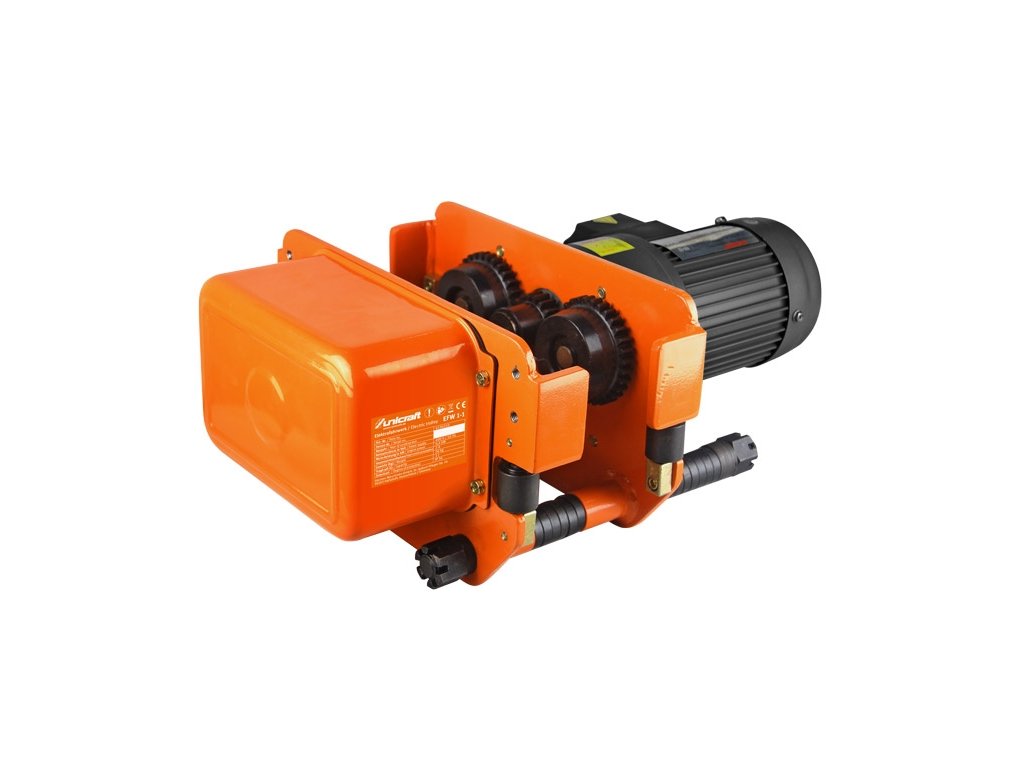

Elektrický pojazd Unicraft® EFW 1-2
Kód: 6194410
Podrobný popis
Prečo si vybrať tento produkt
Hlavné prednosti
Zvýšte efektivitu na svojom pracovisku a zbavte sa namáhavého manuálneho tlačenia nákladov. Dvojrýchlostný elektrický pojazd Unicraft® EFW 1-2 s nosnosťou 1 tona prináša plne motorizovaný komfort pre horizontálny presun bremien pozdĺž žeriavových dráh. Tento pojazd je skonštruovaný pre stopercentnú synergiu s elektrickými reťazovými kladkostrojmi Unicraft® radu EKZT 5-2 a EKZT 10-2. Prepojenie je rýchle a elegantné – pojazd sa ovláda priamo prostredníctvom spoločného závesného panelu kladkostroja. Systém je ideálny pre plynulý transport ťažkých obrobkov, zakladanie materiálu do CNC strojov a píl, obsluhu menších mostových žeriavov vo výrobných halách alebo manipuláciu v expedičných skladoch. Dve rýchlosti pojazdu vám umožnia flexibilne voliť medzi rýchlym presunom na väčšiu vzdialenosť a milimetrovo presným dojazdom do cieľa.
01
Dve rýchlosti pojazdu
Rýchlosť 20 m/min slúži na efektívne prejazdy, zatiaľ čo mikroposuv 6,7 m/min zaručuje dokonale presné usadenie bremena.
02
Systémová kompatibilita
Pojazd sa elektronicky prepojí priamo s modelmi EKZT 5-2 a EKZT 10-2, takže celý žeriav riadite pohodlne z jedného panelu.
03
Spoľahlivý výkon 400 V
Trojfázový motor poskytuje stabilný krútiaci moment a dlhú životnosť aj pri každodennom priemyselnom nasadení.
04
Vysoké krytie IP54
Pojazd je chránený pred prachom a striekajúcou vodou, čo zaručuje bezproblémový chod v drsnom prostredí kovovýroby.
05
Nastaviteľný pre I-nosníky
Rozsah rozstupu kolies od 74 do 180 mm umožňuje ľahké prispôsobenie na širokú škálu štandardných profilov.
06
6-metrový káblový dosah
Dlhý kábel poskytuje dostatočnú slobodu pohybu a umožňuje ovládanie žeriava z bezpečnej vzdialenosti od nákladu.
Oblasti použitia
Využitie
Špecifikácia
Technické parametre
Elektromotor a rozmery
Výkon sa plynule mení podľa zvolenej rýchlosti posuvu (200 W pri rýchlom pojazde / 67 W pri mikroposuve).
Optimalizovaný príkon pre minimálne energetické straty trojfázového systému pod napätím.
Masívne kolesá o priemere 75 mm zaručujú plynulý pojazd a minimálne opotrebenie hrán nosníka.
Dĺžka6 metrov dáva obsluhe dostatok manipulačného priestoru na sledovanie transportu z bezpečnej zóny.
Kompaktné vonkajšie rozmery so zníženou konštrukčnou výškou na zachovanie čo najväčšieho pracovného zdvihu pod stropom.
Vlastná hmotnosť 33 kg zrkadlí poctivé oceľové šasi a robustné prevedenie priemyselného motora.
Čo nájdete v balení
Obsah balenia
1
Elektrický pojazd Unicraft EFW 1-2
Kompletná motorizovaná jednotka s pojazdovými kolesami a integrovanou prevodovkou
2
Ovládací prepojovací kábel
Dĺžka 6 metrov pre zapojenie do ovládacej sústavy kladkostroja
3
Montážne vymedzovacie prvky
Komponenty pre presné nastavenie šírky rozchodu podľa príruby nosníka
4
Návod na obsluhu
Technická dokumentácia, elektrická schéma a návod na bezpečnú montáž
Často kladené otázky
Otázky a odpovede
Tento pojazd je továrni skonštruovaný a elektronicky prispôsobený výhradne pre elektrické reťazové kladkostroje Unicraft® EKZT 5-2 (obj. č. 6194105) a EKZT 10-2 (obj. č. 6194110). Prepojenie sa vykonáva priloženým káblom priamo do elektroboxu kladkostroja, odkiaľ je pojazd napájaný a následne aj riadený spoločným ovládačom. Použitie s inými zdvihákmi sa bez zložitých elektro-úprav neodporúča.
Dvojrýchlostný motor pojazdu reaguje na stlačenie tlačidiel ovládacieho panela kladkostroja. Rýchlosť 20 m/min slúži na rýchly a efektívny presun bremena na dlhšiu vzdialenosť dráhy. Mikroposuv s rýchlosťou 6,7 m/min je naopak kľúčový pre jemný nájazd a milimetrovo presné usadenie materiálu do stroja alebo na paletu bez nebezpečných rázov.
Pojazd EFW 1-2 je univerzálne nastaviteľný pre štandardizované žeriavové dráhy zložené z I alebo H nosníkov (napr. profily IPE, INP a pod.). Šírka spodnej pätky nosníka (príruby), na ktorú dosadajú pojazdové kolesá, sa musí pohybovať v rozmedzí od 74 mm do 180 mm. Presné vymedzenie sa vykonáva pomocou dištančných podložiek pri montáži.
Pojazd disponuje vysokým stupňom priemyselnej ochrany IP54, čo znamená, že je chránený pred vniknutím prachu a plne odoláva striekajúcej vode zo všetkých smerov. Je perfektne prispôsobený pre náročné vnútorné dielne. Pre trvalé vonkajšie použitie na priamom daždi však nie je určený, pokiaľ dráha nedisponuje ochranným zastrešením.
Zariadenie vyžaduje priemyselné trojfázové napájanie 400 V. Mechanická montáž spočíva v nasadení pojazdu na prírubu nosníka a presnom vymedzení rozstupu kolies tak, aby bol zaistený bezpečný pojazd s minimálnou vôľou. Elektrické zapojenie sa vykonáva prepojením kábla do svorkovnice kladkostroja radu EKZT. Vzhľadom na napájanie 400 V a hmotnosť 33 kg dôrazne odporúčame zveriť montáž a zapojenie kvalifikovanému elektrotechnikovi.
Dodatočné parametre
| Kategória: | Žeriavové pojazdy a závesy |
|---|---|
| EAN: | 4036351230892 |
| Značka: | Unicraft® |
| ? Příkon: | 400 W |
| ? Filtrovací příkon: | 100 - 499 W |
| ? Napětí: | 400 V |
| Hmotnost: | 33 kg |
| Průměr kol: | 75 mm |
| Stupeň ochrany: | IP54 |
| Rychlost posuvu: | 6,7 / 20 m/min |
| Max. nosnost: | 1 t |
| Šířka nosníku: | 74 - 180 mm |
| Výkon hlavního motoru: | 200 / 67 W |
| Příkon: | 400 / 167 W |
| Rozměry (š × v × h): | 741 × 260 × 340 mm |
