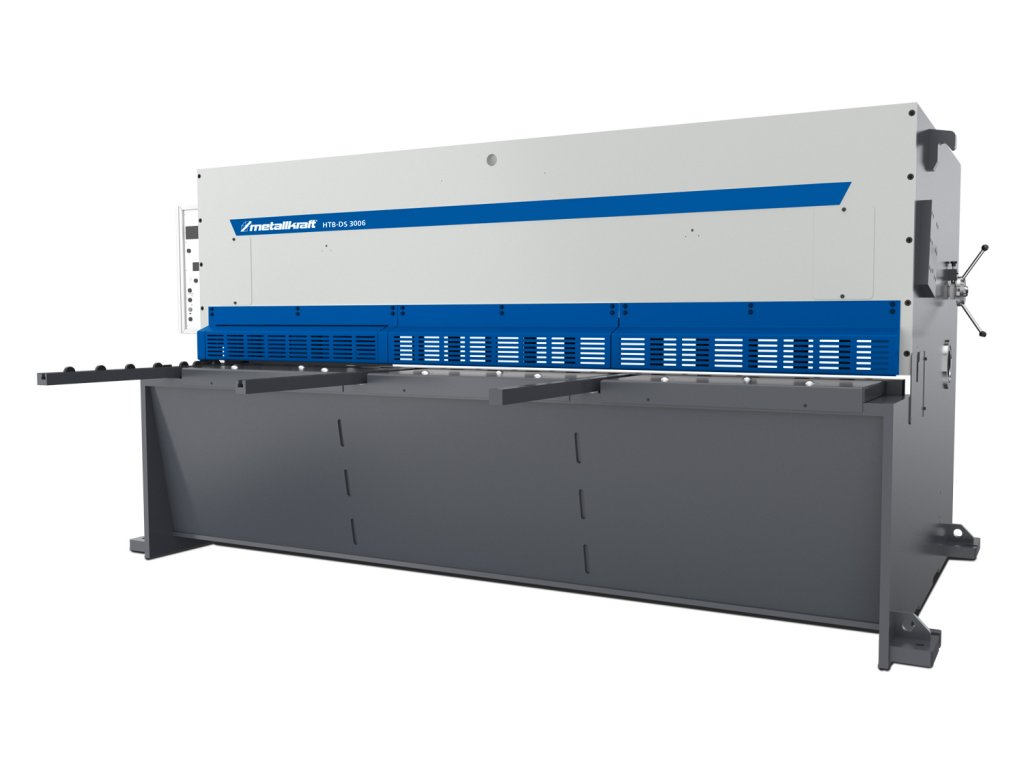

Hydraulické nožnice Metallkraft® HTB DE 3006
Kód: 4501306
Podrobný popis
Industriálna sila s NC presnosťou
Hlavné prednosti
Hydraulické nožnice Metallkraft® HTB DE 3006 predstavujú vrcholnú technológiu na presné delenie plechov vo veľkých formátoch. Celosváraná konštrukcia s hmotnosťou 6,5 tony absorbuje všetky dynamické rázy, čo vedie k čistému strihu bez otrepov a dlhej životnosti nožov. Stroj je vybavený intuitívnym NC riadením, ktoré ovláda elektrický zadný doraz posúvaný po guličkových skrutkách s rýchlosťou 200 mm/s. Inovatívny systém centrálneho nastavenia strižnej medzery a osvetlenia línie strihu pomocou LED drôtu umožňuje obsluhe pracovať s maximálnou efektivitou a bezpečnosťou, zatiaľ čo 11 hydraulických prítlakov pevne fixuje materiál počas celého procesu.
01
NC Riadenie Nuova Maper
Jednoduché programovanie polohy zadného dorazu a počtu strihov výrazne zvyšuje produktivitu pri sériovej výrobe.
02
Guľôčkové skrutky
Elektrický zadný doraz (1000 mm) je vedený po guličkových skrutkách pre dosiahnutie mikrónovej opakovateľnej presnosti.
03
Masívny liatinový stôl
Stôl je osadený transportnými guličkami, ktoré uľahčujú manipuláciu s ťažkými tabuľami plechu a šetria fyzickú silu obsluhy.
04
Nastaviteľná medzera
Ručné centrálne nastavenie strižnej medzery pomocou ručného kolesa umožňuje bleskovú optimalizáciu pre rôzne hrúbky plechu.
05
Sklopný zadný doraz
Nosník dorazu je možné sklopiť, čo dovoľuje vykonávať strihy dlhšie ako 1000 mm bez nutnosti demontáže dorazu.
06
Nože pre nerez
Kvalitné nože (horné s 2 a dolné so 4 ostriami) sú štandardne dimenzované aj pre strihanie nerezovej ocele.
Oblasti nasadenia
Kde HTB DE 3006 dominuje
Technický list
Špecifikácia stroja
Rezné a pracovné parametre
Optimálny uhol strihu minimalizuje deformáciu odstrižku (skrútenie plechu).
Rýchlosť dorazu 200 mm/s umožňuje bleskové prenastavenie medzi jednotlivými strihmi.
Zaisťujú rovnomerné pritlačenie plechu k pracovnej ploche, čo eliminuje jeho posunutie počas rezu.
Umožňuje strihať aj nekonečné pásy plechu so šírkou väčšou ako je pracovný rozsah stroja.
Rozmery a konštrukcia
Veľká pracovná plocha uľahčuje nájazd plechu do strižného priestoru.
Robusné rozmery zodpovedajúce priemyselnej kategórii stroja.
Veľký objem olejovej vane zamedzuje prehrievaniu hydrauliky pri intenzívnej prevádzke.
Kompletná doručená zostava
Čo dostanete v zásielke
1
Hydraulické nožnice HTB DE 3006
Základná jednotka s NC riadením Nuova Maper HT071
2
Podperné ramená 1 000 mm
Dve masívne ramená s guličkovými prenosmi pre ľahký nájazd plechu
3
Bočný doraz 1 000 mm
S T-drážkou a integrovanou milimetrovou stupnicou
4
Súprava nožov (horná + dolná)
Kvalitné nože s viacerými čepieľkami vhodné pre oceľ i nerez
5
Bezpečnostné prvky
Fotobunky na ochranu zadného priestoru a mriežka na ochranu prstov
Často kladené otázky
Otázky a odpovede
Áno, vďaka vyloženiu (tzv. prehĺbeniu v bočniciach) 150 mm môžete teoreticky strihať nekonečne dlhé pásy plechu postupným posúvaním tabule po 3 metroch, pokiaľ šírka pásu nepresiahne 150 mm.
Stroj je vybavený centrálnym ručným kolesom so stupnicou. Podľa hrúbky plechu pootočíte okolo, čím sa zmení vzdialenosť medzi horným a dolným nožom. Správne nastavenie medzery (obvykle 5-10% hrúbky plechu) je kľúčové pre čistotu strihu a životnosť nožov.
Nosník zadného dorazu je konštruovaný ako sklopný. Pokiaľ potrebujete dlhší rozmer, doraz jednoducho sklopíte, čím plech prejde cez nožnice bez obmedzenia. Pre presné odmeranie v takom prípade použijete rysku alebo vonkajšie meradlá.
Áno, Metallkraft štandardne dodáva nože s vysokým obsahom chrómu a molybdénu, ktoré sú kalené a brúsené tak, aby zvládli rezanie nerezu do hrúbky 4 mm bez nadmerného opotrebovania.
Rada špecialistu Tomek Náradie:
HTB DE 3006 je investíciou do stability. Pokiaľ plánujete strihať tenšie plechy (napr. 1–2 mm) a následne hrubé (6 mm), venujte pozornosť strižnej medzere. Zle nastavená medzera pri tenkom plechu spôsobí "žuvanie" materiálu, pri hrubom zase extrémne namáha hydrauliku. U tohto modelu je nastavenie vďaka ručnému kolesu otázkou sekúnd. Odporúčam tiež pravidelne čistiť a premazávať guličkové skrutky zadného dorazu – práve tie stoja za fenomenálnou presnosťou tohto stroja. Nezabudnite plech k prítlačným piestom prikladať s čistou hranou, aby transportné guličky v stole zostali funkčné aj po rokoch prevádzky.
Dodatočné parametre
| Kategória: | Nožnice na plech a profily |
|---|---|
| EAN: | 4036351339212 |
| Značka: | Metallkraft® |
| ? Příkon: | 11 000 W |
| ? Napětí: | 400 V |
| Max. pracovní šířka: | 3080 mm |
| Max. tloušťka plechu (400 N/mm<sup>2</sup>): | 6 mm |
| Max. tloušťka plechu (600 N/mm<sup>2</sup>): | 4 mm |
| Počet střihů za minutu: | 18 |
| Úhel střihu: | 1,39 ° |
| Zadní doraz: | 1000 mm |
| Rychlost zadního dorazu: | 200 mm/s |
| Počet přítlačných držáků: | 11 |
| Olejová náplň: | 200 l |
| Rozměry pracovního stolu: | 3360×470mm |
| Výška stolu: | 710 mm |
| Vyložení: | 150mm |
| Příkon: | 11 kW |
| Elektrické připojení: | 400 V |
| Rozměry (š × v × h): | 3840×1700×2745mm |
| Hmotnost: | 6500 kg |
