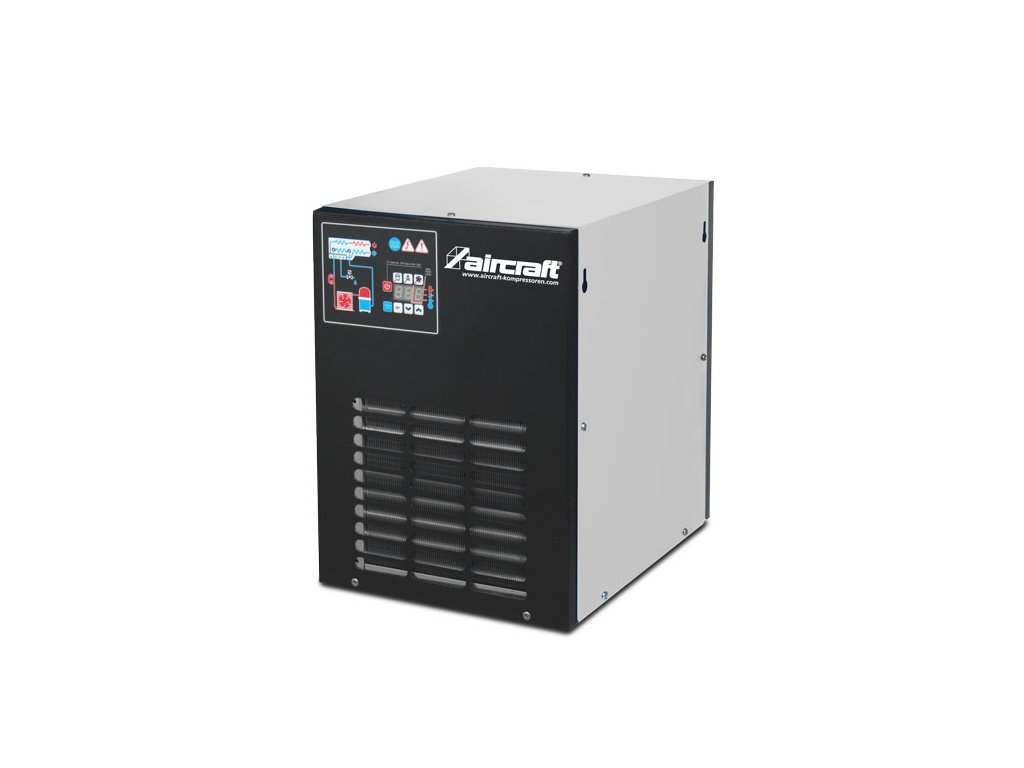

Kondenzačná sušička Aircraft® AD 340
Kód: 2041750
Podrobný popis
Prečo si vybrať tento produkt
Hlavné prednosti
Kondenzačná sušička Aircraft AD 340 odstraňuje vlhkosť a kondenzát zo stlačeného vzduchu za kompresorom: vzduch ochladí na tlakový rosný bod 7 °C, vyzrážaný kondenzát odlúči a automaticky vypustí. Menovitý objemový prietok je 5 666 l/min (340 m³/h) pri 7 bar, prípojky vzduchu 1" a max. prevádzkový tlak 16 bar. Je určená pre výkonné kompresory a centrálne rozvody stlačeného vzduchu v dielňach, lakovniach a výrobných halách. Suchý vzduch potrebujú striekacie pištole v lakovniach, pieskovanie, pneumatické náradie aj rozvody vzduchu – sušička chráni pripojené stroje a náradie a predlžuje ich životnosť. Pripája sa na 230 V, ovláda sa z displeja tlačidlom ON/OFF a kontrolné aj bezpečnostné prvky má zabudované.
01
Tlakový rosný bod 7 °C
Vzduch sa ochladí na 7 °C, vlhkosť skondenzuje a odlúči sa – do rozvodu ide suchý vzduch.
02
Objemový prietok 5 666 l/min
Menovite 340 m³/h pri 7 bar; korekčné súčinitele prepočítajú prietok na váš tlak a teplotu.
03
Automatický odvádzač kondenzátu
Vstavaný časovo riadený odvádzač vypúšťa kondenzát sám – bez zbytočných strát tlaku.
04
Prevádzkový tlak až 16 bar
Menovité hodnoty platia pre 7 bar, sušička znesie až 16 bar – aj za kompresormi s vyšším tlakom.
05
Jednoduché ovládanie
Displej s tlačidlom ON/OFF, kontrolné, ovládacie a bezpečnostné prvky sú zabudované – ďalšie ochrany neinštalujete.
06
Chráni náradie a stroje
Bez vody v rozvode vydrží pneumatické náradie, ventily a pripojené stroje dlhšie.
Pre koho a na čo
Využitie
Autodielne a lakovne
Suchý vzduch pre striekacie pištole, pneumatické náradie a ofukovanie bez kvapiek vody.
Stolárne a kovodielne
Rozvod stlačeného vzduchu bez kondenzátu chráni náradie, ventily a stroje na konci vedenia.
Výrobné prevádzky a haly
Centrálna úprava vzduchu za výkonným kompresorom pre viac pracovísk naraz.
Férovo vopred
Na čo si dať pozor
Zapojenie 230 V s uzemnením
Sušičku zapojí kvalifikovaný elektrikár do uzemnenej siete 230 V. Po vypnutí a odpojení počkajte pred ďalším zapnutím 10 minút.
Kondenzát obsahuje olej
Kondenzát zo stlačeného vzduchu obsahuje olej, preto nesmie do kanalizácie – odvod zaveďte do odlučovača voda–olej.
Hrubý filter pred sušičkou a obtok
Pred sušičku zaraďte hrubý filter s jemnosťou min. 10 µm. Obtokové vedenie s ventilmi vám umožní sušičku pri údržbe odpojiť od rozvodu.
Prietok závisí od teploty a tlaku
5 666 l/min platí pre 7 bar, vstupný vzduch 35 °C a okolie 25 °C – teplejší vzduch alebo nižší tlak prietok znižujú. Sušičku postavte do suchého priestoru mimo priameho slnka s voľným miestom min. 50 cm okolo. V rozvode chladnejšom ako 7 °C môže vlhkosť kondenzovať aj za sušičkou.
Špecifikácia
Technické parametre Aircraft AD 340
Tlak a výkon
Menovite pri 7 bar, vstupnom vzduchu 35 °C a okolí 25 °C. Skutočný prietok = menovitý × súčinitele tlaku, teploty okolia a vstupného vzduchu (tlak 6 bar × 0,93, 8 bar × 1,06, 10 bar × 1,15; okolie 30 °C × 0,96, 35 °C × 0,92, 40 °C × 0,88; vstupný vzduch 40 °C × 0,85, 45 °C × 0,71).
Vzduch za sušičkou začne znovu kondenzovať až pri ochladení pod 7 °C.
Tlak, pre ktorý platí menovitý prietok; vyšší tlak prietok zvyšuje, nižší znižuje.
Menovite 35 °C; teplejší vzduch znižuje prietok (55 °C × 0,49).
Menovite 25 °C; pri 45 °C × 0,80.
Motor a elektrika
Sušičku je nutné uzemniť, zapojenie vykoná kvalifikovaný elektrikár.
Odber zo siete pri menovitej prevádzke; najviac 0,84 kW.
Krátkodobý prúd pri rozbehu chladiaceho kompresora sušičky.
Hlučnosť
Výbava
Vstavaný odvádzač sa otvára v intervale 1 min na 3 s; po inštalácii ho odvzdušníte niekoľkonásobným stlačením TEST.
Kontrolné, ovládacie a bezpečnostné prvky sú súčasťou sušičky – dodatočná inštalácia ochrán nie je potrebná.
Údržba
Skontrolujte teplotu na displeji a funkciu odvádzača kondenzátu.
Kondenzátor očistite stlačeným vzduchom – chráňte hliníkové rebrá; filtre skontrolujte, prípadne vymeňte.
Tesnosť hadice kondenzátu a prípojok, kontrola funkcie. Údržba vždy bez tlaku a bez napätia.
Umiestnenie, rozmery a hmotnosť
V každom smere – kvôli prúdeniu chladiaceho vzduchu.
Rovné a únosné stanovište, bez prúdenia vzduchu, ktoré by ovplyvňovalo ventilátor.
Skladovanie pri 0–50 °C a vlhkosti najviac 90 %.
Čo nájdete v balení
Obsah balenia
1
Aircraft AD 340
Kondenzačná sušička s vstavaným automatickým odvádzačom kondenzátu
2
Dokumentácia
Návod na používanie
Porovnanie v rade
Ktorý model vybrať?
Všetky sú kondenzačné sušičky Aircraft na 230 V s tlakovým rosným bodom 7 °C, max. tlakom 16 bar, automatickým odvádzačom kondenzátu a ovládaním z displeja. Líšia sa prietokom, prípojkou, rozmermi a hmotnosťou.
| Parameter | AD 144 | AD 180 | AD 216 | AD 280 | AD 340Tento model |
|---|---|---|---|---|---|
| Objemový prietok pri 7 bar | 2 400 l/min | 3 000 l/min | 3 600 l/min | 4 666 l/min | 5 666 l/min |
| Objemový prietok (m³/h) | 144 m³/h | 180 m³/h | 216 m³/h | 280 m³/h | 340 m³/h |
| Prípojka vzduchu | 3/4" | 3/4" | 3/4" | 1" | 1" |
| Otvorenie odvádzača | 1 s | 1 s | 2 s | 3 s | 3 s |
| Hmotnosť | 31 kg | 36 kg | 40 kg | 62 kg | 64 kg |
| Rozmery | 395 × 565 × 486 mm | 395 × 565 × 486 mm | 395 × 565 × 486 mm | 485 × 614 × 595 mm | 485 × 614 × 595 mm |
Tento model
AD 340
Zvoľte, ak
potrebujete najvyšší prietok radu – 5 666 l/min s prípojkou 1".
Často kladené otázky
Otázky a odpovede
Objemový prietok sušičky prepočítaný na vaše podmienky (tlak, teplota okolia a vstupného vzduchu) má byť aspoň taký, koľko vzduchu do nej kompresor dodá. AD 340 zvládne menovite 5 666 l/min pri 7 bar. AD 340 je najväčšia sušička rady.
Menovitých 5 666 l/min platí pri 7 bar, vstupnom vzduchu 35 °C a okolí 25 °C. Pre iné podmienky vynásobte prietok súčiniteľmi: tlak 6 bar × 0,93, 8 bar × 1,06, 10 bar × 1,15; okolie 30 °C × 0,96, 35 °C × 0,92, 40 °C × 0,88; vstupný vzduch 40 °C × 0,85, 45 °C × 0,71. Príklad: pri 6 bar, okolí 30 °C a vstupe 40 °C zvládne AD 340 cca 4 300 l/min.
Sušička ochladí stlačený vzduch na 7 °C a vlhkosť, ktorá pritom skondenzuje, odlúči a vypustí. V rozvode teplejšom ako 7 °C sa už voda nezráža; ak vedenie prechádza chladnejším priestorom, môže v ňom vlhkosť kondenzovať.
Kondenzát obsahuje olej z kompresora, preto nesmie do kanalizácie. Hadicu odvádzača zaveďte do odlučovača voda–olej. Po inštalácii niekoľkokrát stlačte TEST, aby sa odvádzač odvzdušnil.
Áno – pred sušičku patrí hrubý filter s jemnosťou min. 10 µm. Oplatí sa aj obtokové vedenie, cez ktoré sušičku pri údržbe odpojíte.
Zapnite hlavný vypínač – displej ukáže OFF – a tlačidlo ON/OFF podržte 1 s. Chladiaci kompresor sušičky sa rozbehne po 120 s, pracovných parametrov dosiahne sušička za 5–10 minút. Potom pomaly otvorte ventil na výstupe, ventil na vstupe a zatvorte obtok.
Týždenne alebo po 40 h skontrolujte teplotu na displeji a odvádzač kondenzátu, mesačne alebo po 200 h očistite kondenzátor stlačeným vzduchom a skontrolujte filtre, ročne alebo po 2 000 h tesnosť hadice kondenzátu, prípojok a funkciu. Údržbu vykonáva kvalifikovaná osoba bez tlaku a bez napätia.
Dodatočné parametre
| Kategória: | Kondenzačné sušičky |
|---|---|
| EAN: | 9006248015821 |
| Značka: | Aircraft® |
| ? Príkon: | 600 W |
| ? Príkon – rozpätie: | 500 - 999 W |
| Hmotnosť: | 60 kg |
| Max. provozní tlak: | 16 bar |
| Objemový proud: | 5 666 l/min 340 m³/h |
| Přípojka vzduchu: | 1 |
| Rozměry (š × v × h): | 485 × 614 × 595 mm |
| Záruka: | 2 roky |
