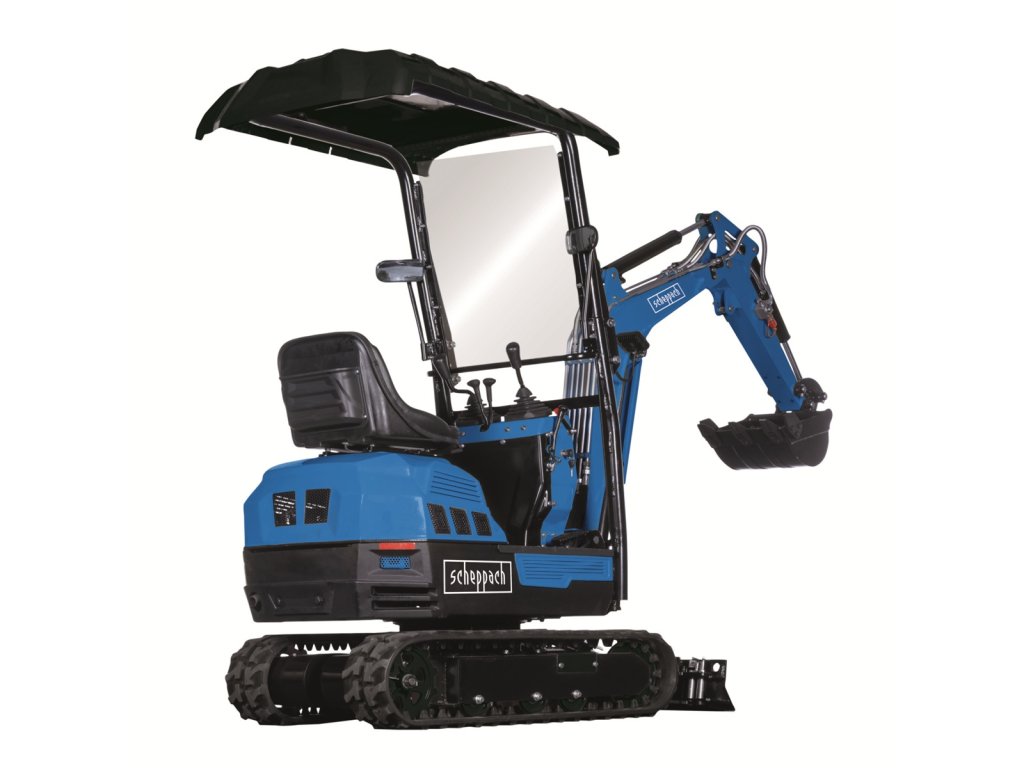

Minibager Scheppach EXC 1400
Kód: 5915003903
Súvisiaci tovar
Podrobný popis
Prečo si vybrať tento produkt
Hlavné prednosti

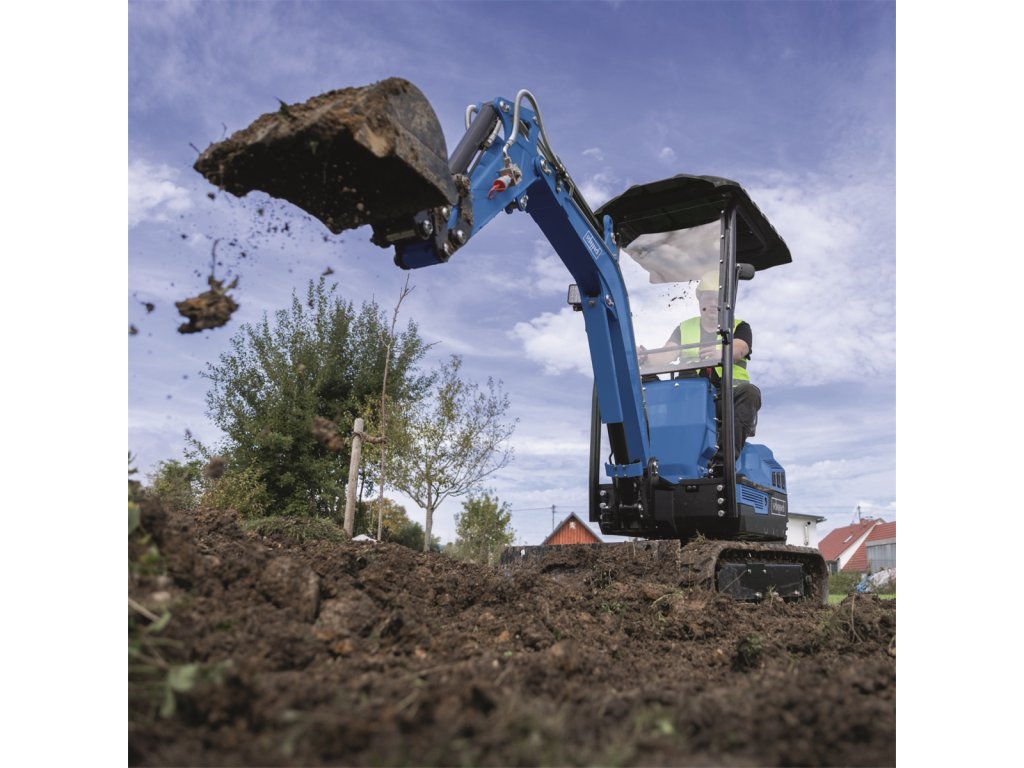

Minibager Scheppach EXC 1400 s vlastnou hmotnosťou 1 010 kg je určený na väčšie zemné práce pri stavbe rodinného domu a na rozľahlejšom pozemku. Kope do hĺbky 1,76 m s dosahom ramena 2,93 m. Vyhĺbite s ním základové pásy pre garáž alebo plot, ryhy na prípojky a drenáže, jamu na jazierko, vysvahujete terén a s hydraulickým kladivom rozbijete starý betón. Šírku cez pásy nastavíte hydraulicky v rozmedzí 720–900 mm, obsluhu chráni ochranný rám TOPS so strechou a bezpečnostný pás. Poháňa ho benzínový motor 420 cm³ / 8,5 kW a vďaka prídavnému hydraulickému okruhu pripojíte kladivo alebo hydraulický palec.
01

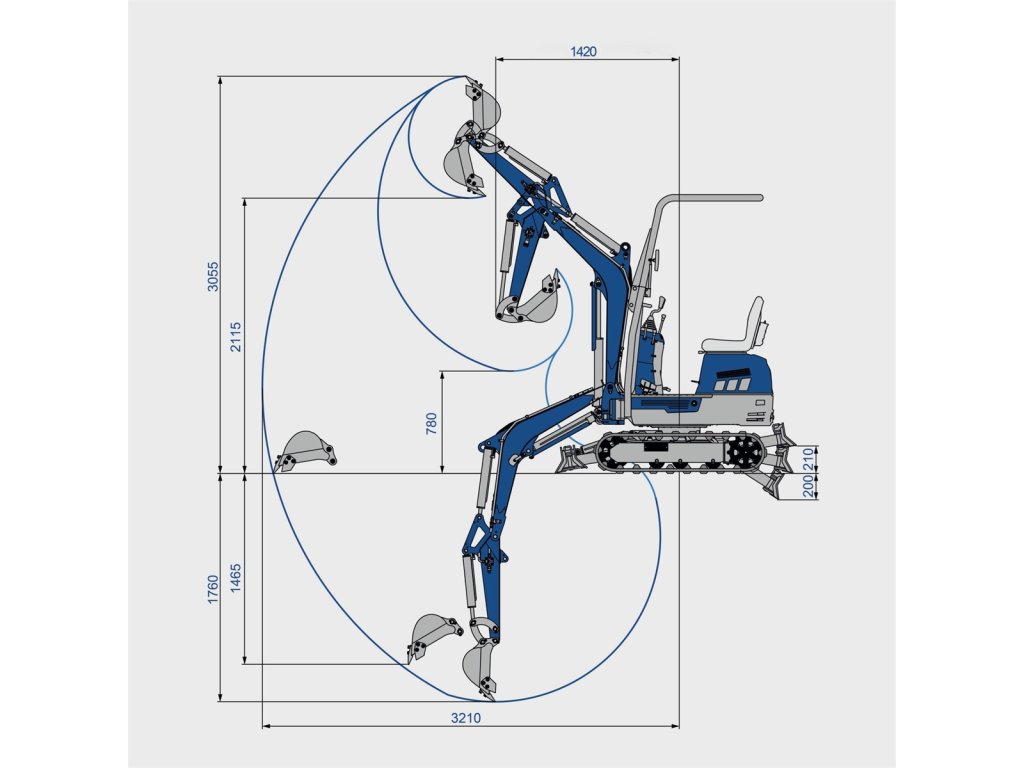

Výkop do hĺbky 1,76 m
Hĺbka 1,76 m a dosah ramena 2,93 m stačia na základové pásy, prípojky aj drenáže.
02
Šírka cez pásy 720–900 mm

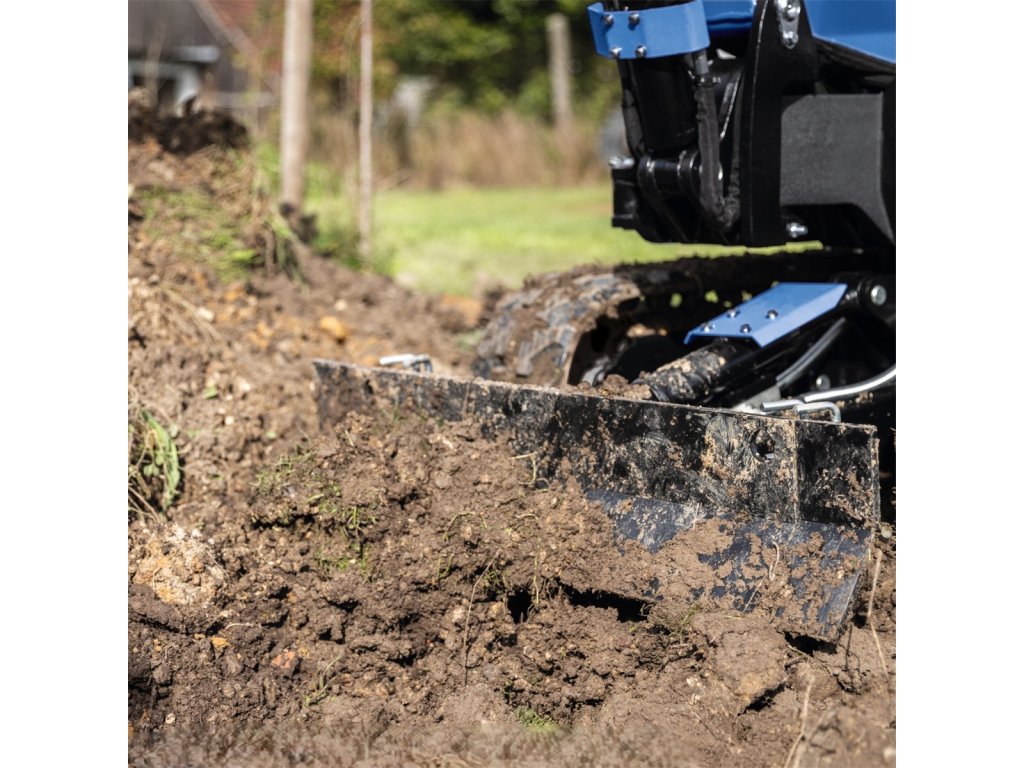

Pásy stiahnete hydraulicky na 720 mm pre prejazd a roztiahnete na 900 mm pre stabilitu; radlicu rozšírite predĺženiami.
03
Prídavný hydraulický okruh
Prípojky na ramene ovládate ľavým pedálom – pripojíte hydraulické búracie kladivo alebo palec.
04
Ochranný rám a pás
Konštrukcia proti prevráteniu (TOPS podľa ISO 12117) so strechou kryje obsluhu, bezpečnostný pás ju drží na sedadle.
05

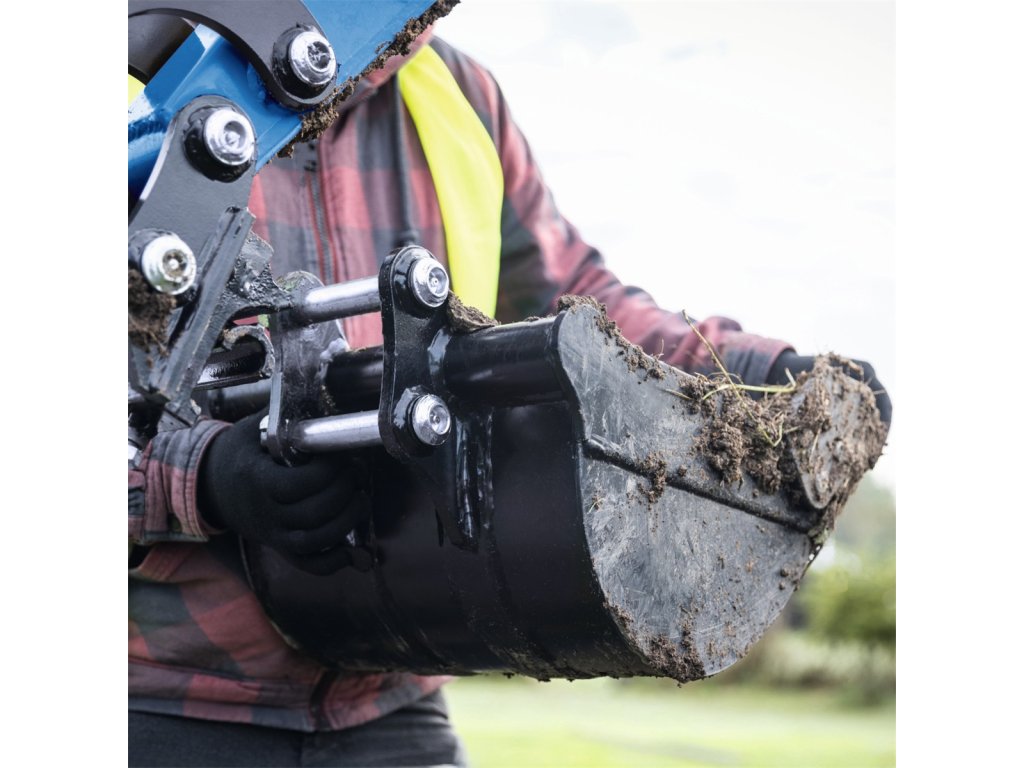

Rýchlospojka v základe
Predmontovaná rýchlospojka zachytí čap nadstavca, lyžice tak vymieňate rýchlejšie ako cez čapy.
06
Motor 420 cm³
Benzínový motor s výkonom 8,5 kW a momentom 27,8 Nm poháňa dve čerpadlá 2 × 13 l/min; kopacia sila je 12,3 kN.
Pre koho a na čo
Využitie

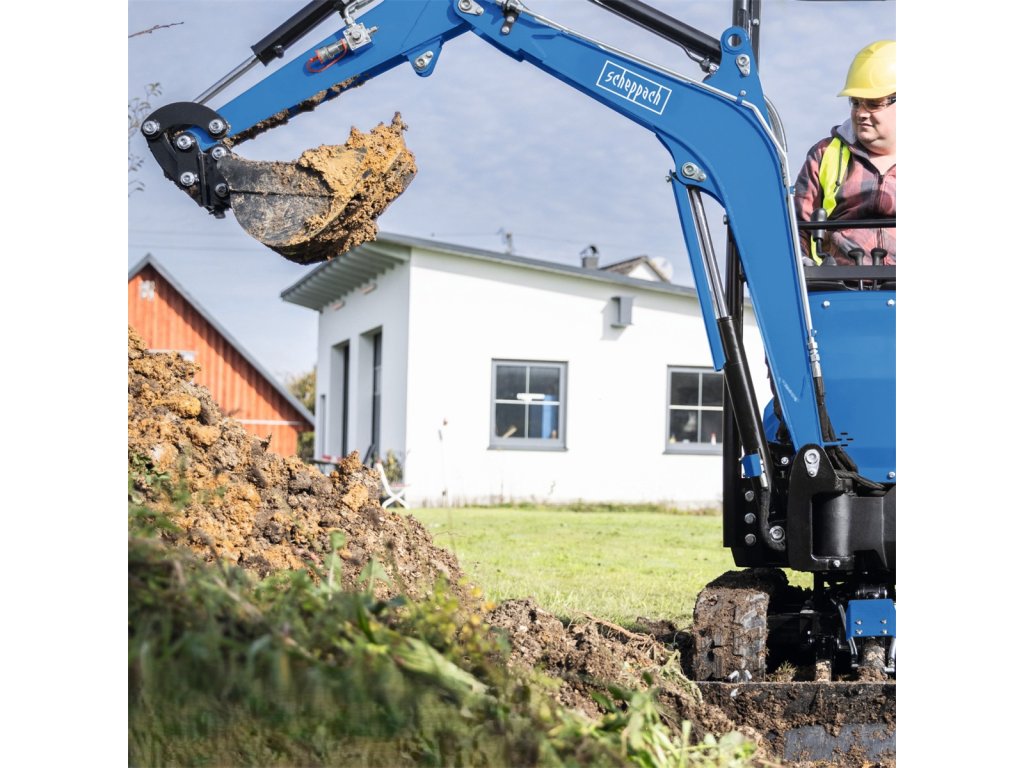

Stavebníci rodinných domov
Základové pásy, prípojky, drenáže aj zásypy zvládnete svojpomocne a v tempe, ktoré si určíte sami.
Majitelia väčších pozemkov
Terénne úpravy, svahovanie a jazierka – s profilovacou lyžicou 700 mm a rozrývacím tŕňom aj na tvrdú zem a korene.
Rekonštrukcia a búranie
S hydraulickým kladivom rozbijete starý betón, s hydraulickým palcom naložíte kamene a sutinu.
Férovo vopred
Na čo si dať pozor
Montáž rámu a strechy
Po dodaní namontujete sedadlo, ovládacie páky, predný rám, ochranný rám so strechou a zrkadlá – vo dvojici. Pripravte si kľúče 13, 16 a 24 mm a imbusový kľúč 4 mm.
Olej a benzín pred štartom
Bager príde bez motorového oleja a paliva: nalejte 1,1 l oleja SAE 10W-30 a benzín Natural 95, hydraulika je naplnená. Pred prevádzkou premažte mazacie hlavice.
Hydrauliku dopĺňajte olejom ISO VG 22 (HLP 22).
Prevoz: príves na viac ako tonu
Po ceste bager jazdiť nesmie. Na príves s nosnosťou na 1 010 kg vychádzajte cúvaním so spustenou lyžicou po pevných nájazdoch. Po naložení vypnite motor, vyberte bezpečnostný kľúč batérie a stroj zaistite klinmi a upínacími prostriedkami za prepravné body.
Hľadáte ľahší stroj? Minibager EXC 815 váži 562 kg.
Hydraulické nadstavce

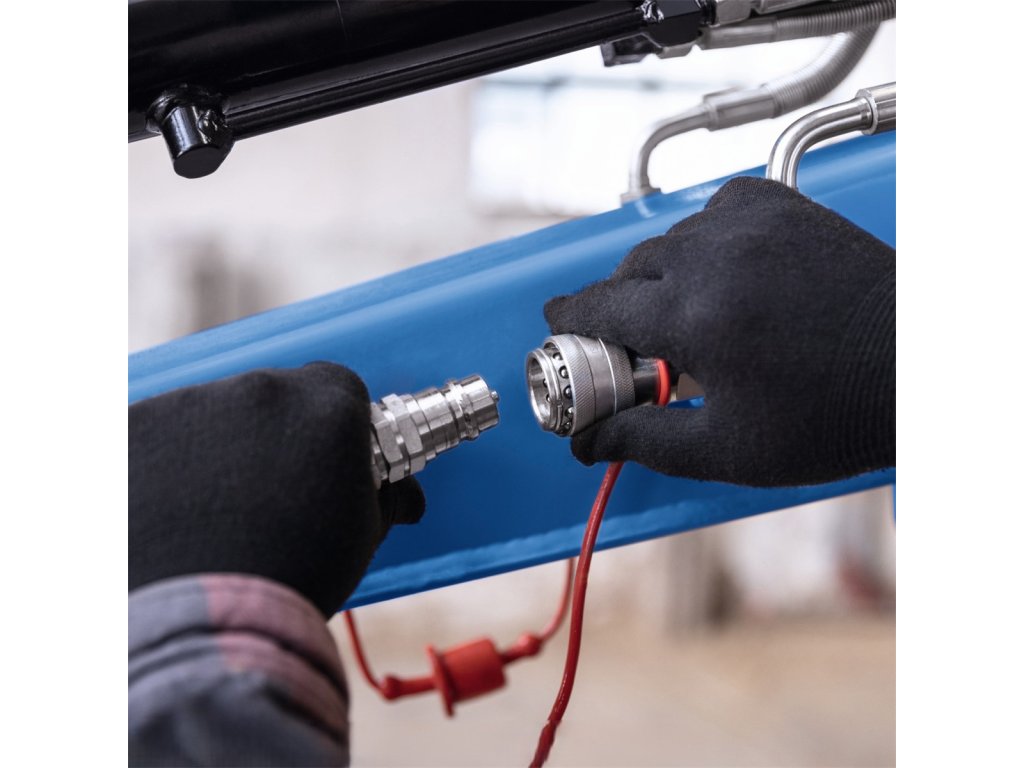

Hadice nadstavcov pripájajte len pri vypnutom motore, po uvoľnení tlaku a v ochranných rukaviciach; nadstavce montujte a demontujte najmenej v troch.
Na prídavný okruh sa pripája hydraulické búracie kladivo aj hydraulický pridržiavací palec.
Špecifikácia
Technické parametre Scheppach EXC 1400
Pracovné parametre
Meria sa pod úroveň pásov. K okraju výkopu sa so strojom nepribližujte.
Sila, ktorou hydraulika tlačí brit lyžice do zeminy.
Výložník sa natáča pedálom nezávisle od nadstavby – kopete pozdĺž steny alebo v úzkom výkope.
Podvozok a pojazd
Lyžicou a radlicou stroj nadvihnete a riadiacou pákou pásy roztiahnete alebo stiahnete.
Tlak pásov na podklad (0,295 kg/cm²) – čím nižší, tým menej sa stroj zabára.
Motor a palivo
Bežný bezolovnatý benzín, bez prímesi oleja.
Olej pre štvortaktné motory triedy API SJ alebo vyššej; snímač hladiny oleja nedovolí štart pri nízkej hladine.
Hydraulika a nadstavce
Stroj príde s naplnenou hydraulikou; hladinu kontrolujte v priezore pred každým použitím.
Pred pripojením nadstavca vypnite motor a uvoľnite tlak zošliapnutím ľavého pedála.
Zaisťuje sa poistnou skrutkou a závlačkou; s nadstavcom palec a pazúr sa nepoužíva.
Bezpečnosť, hmotnosť a hluk
Konštrukcia, ktorá chráni obsluhu pri prevrátení stroja; dopĺňa ju strecha.
Hluk na mieste obsluhy – noste chrániče sluchu a ochrannú prilbu.
Čo nájdete v balení
Obsah balenia
1
Scheppach EXC 1400
Minibager s lyžicou 350 mm, radlicou s predĺženiami a predmontovanou rýchlospojkou; hydraulika naplnená
2
Ochranný rám (TOPS) a strecha
Montujú sa na predný rám
3
Sedadlo obsluhy
S bezpečnostným pásom a kontaktným spínačom
4
Ovládacie páky a rukoväte
2 ovládacie páky s manžetami, 2 rukoväte pojazdu
5
Predný rám a zrkadlá
Predný rám, ľavé a pravé spätné zrkadlo
6
Kľúčiky a kľúče
2 kľúčiky zapaľovania, kľúč kapoty
7
Mazací lis, lievik, kľúč 21 mm
Mazací lis s hadicou (bez tuku), lievik na palivo, kľúč na zapaľovaciu sviečku
8
Dokumentácia
Návod na používanie
Porovnanie v rade
Ktorý model vybrať?
Oba minibagre Scheppach majú gumové pásy, otočnú nadstavbu, vychyľovací výložník, urovnávaciu radlicu a štvortaktný benzínový motor s elektrickým štartérom; hydraulika pracuje s tlakom 175 bar. Líšia sa veľkosťou, hĺbkou výkopu, šírkou pásov a výbavou pre obsluhu a hydraulické nadstavce.
| Parameter | EXC 815 | EXC 1400Tento model |
|---|---|---|
| Vlastná / prevádzková hmotnosť | 562 / 637 kg | 1 010 / 1 085 kg |
| Max. hĺbka výkopu | 1,2 m | 1,76 m |
| Max. dosah | 2,33 m | 2,93 m |
| Motor | 306 cm³, 6,3 kW | 420 cm³, 8,5 kW |
| Lyžice v balení | 290 mm, 11 l | 350 mm, 23 l |
| Pásy / šírka cez pásy | 150 mm / 690 mm | 180 mm / 720–900 mm, nastaviteľná |
| Vychýlenie výložníka | 70° vľavo / 70° vpravo | 45° vľavo / 85° vpravo |
| Prídavný hydraulický okruh | — | kladivo, hydraulický palec |
| Ochranný rám TOPS so strechou | — (na dokúpenie strieška proti slnku a dažďu) | áno, s bezpečnostným pásom |
Zvoľte, ak
potrebujete prejsť úzkym priechodom (šírka len 690 mm), kopete do 1,2 m a chcete ľahší stroj s vlastnou hmotnosťou 562 kg.
Zobraziť EXC 815Tento model
EXC 1400
Zvoľte, ak
kopete hlbšie (1,76 m), chcete ochranný rám so strechou a bezpečnostným pásom a plánujete hydraulické kladivo alebo palec.
Často kladené otázky
Otázky a odpovede
Áno, bager má prídavný hydraulický okruh s prípojkami na ramene ovládaný ľavým pedálom. Hydraulické búracie kladivo váži 66 kg, má energiu úderu 300 J, 800–1 400 úderov za minútu a sekáč ø 35 mm; nasadzuje sa na rýchlospojku.
Až 1,76 m, s dosahom ramena 2,93 m. Na úzke ryhy pre káble a drenáže je úzka výkopová lyžica so šírkou 200 mm.
Okrem lyžice 350 mm k bagru pasujú svahová lyžica 500 mm (30 l), svahová lyžica 700 mm (42 l), úzka výkopová lyžica (15 l), rozrývací tŕň na korene a prítlačná doska. Na radlicu sa zavesujú paletové vidly s nosnosťou 200 kg.
Benzín Natural 95 (E5 alebo E10) do šesťlitrovej nádrže a motorový olej SAE 10W-30 triedy API SJ alebo vyššej, náplň 1,1 l. Hydraulika s nádržou 13,5 l je naplnená olejom ISO 22 (HLP 22).
Všetkých 28 mazníc premažte každé 4 prevádzkové hodiny tukom EP2, motorový olej meňte po 50 hodinách a po každej sezóne, vzduchový filter čistite po 50 hodinách. Hydraulický olej a sací filter sa menia po 1 000 hodinách v odbornej dielni; prvých 50 hodín stroj zabiehajte bez plného zaťaženia.
EXC 815 váži 562 kg, je široký len 690 mm, kope do 1,2 m a nemá ochranný rám TOPS ani prídavný hydraulický okruh. EXC 1400 kope hlbšie, má nastaviteľnú šírku cez pásy, bezpečnostný pás a zvládne hydraulické nástroje.
