Optický nivelačný prístroj Bosch GOL 20 D (v kufri)
Kód: 0601068400
Súvisiaci tovar
Podrobný popis
Prečo si vybrať tento produkt
Hlavné prednosti

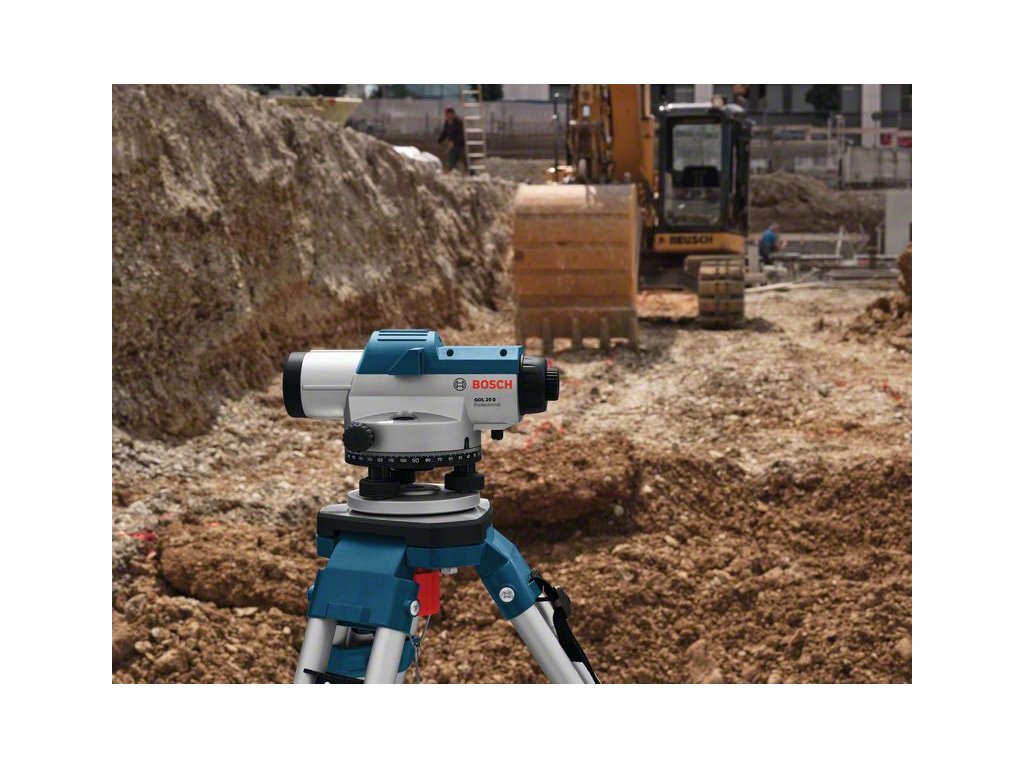

Optický nivelačný prístroj Bosch Professional GOL 20 D slúži na presné meranie výšok na stavbe aj pri úpravách terénu. So zväčšením 20× odčítate výšku na late s presnosťou ±3,0 mm na 30 m až do vzdialenosti 60 m. Po hrubom urovnaní krabicovou libelou dorovná zvyšok kompenzátor s magnetickým tlmením, vodorovný kruh 360° s delením po 1° poslúži na vytyčenie uhlov a diaľkomernými ryskami zmeriate aj vzdialenosť k late. Objektív má podľa výrobcu vysokú svetelnosť na dobré odčítanie laty. Využijete ho pri vytyčovaní základov a výkopov, prenášaní výškových bodov, nivelácii debnenia, terénu a spevnených plôch aj pri kontrole spádov. Dodáva sa v prepravnom kufri s olovnicou, krytkou šošovky a nastavovacím kolíkom.
01
Zväčšenie 20×
Latu prečítate ostro až do 60 m. Objektív 36 mm zaostrí už od 0,3 m.
02
Presnosť ±3,0 mm na 30 m
Na 1 km dvojitej nivelácie je smerodajná odchýlka 2,5 mm.
03
Kompenzátor ±15′
Po hrubom urovnaní libelou vyrovná zvyšok sklonu sám, kmitanie tlmia magnety.
04
Vodorovný kruh 360°
Delenie po 1° na vytyčenie a prenesenie vodorovných uhlov.
05
Meranie vzdialenosti
Diaľkomerné rysky s konštantou 100: rozdiel horného a dolného odčítania krát 100 je vzdialenosť k late.
06
IP54 a prepravný kufor
Kryt odolný proti prachu a striekajúcej vode, v kufri sa kompenzátor na prepravu zaaretuje.
Pre koho a na čo
Využitie
Stavebné firmy a murári
Výškové body, základy, výkopy a kontrola výšok na stavbe.
Tesári a betonári
Nivelácia debnenia, podkladov a výšky dosiek.
Záhradníci a terénne úpravy
Vyrovnanie terénu, spády spevnených plôch a dlažieb.
Domáci stavebníci
Výšky základov, spády a úpravy pozemku svojpomocne.
Férovo vopred
Na čo si dať pozor
Statív a lata nie sú v balení
Na meranie potrebujete stavebný statív so závitom 5/8″ a nivelačnú latu.
Statív BT 160 u nás dokúpite, latu GR 500 dokúpite samostatne. Oboje v balení má GOL 20 D so statívom a latou.
Výšku odčítate okom na late
Prístroj je čisto optický, nemá laser ani displej. Výšku aj vzdialenosť odčítate cez ďalekohľad na late, pri meraní ste preto zvyčajne dvaja: jeden pri prístroji, druhý drží latu.
Ak chcete nivelovať sami s prijímačom na late, pozrite sa na rotačný laser GRL 400 H.
Pred meraním prístroj skontrolujte
Výrobca odporúča kontrolu libely, kompenzátora a zámernej priamky pred každým použitím, po dlhšej preprave a po náraze. Keď je odchýlka zámernej priamky pri kontrole na 30 m väčšia ako 6 mm, nastavte prístroj nastavovacím kolíkom z balenia.
Prenášajte ho len v kufri
Kompenzátor sa zaaretuje vložením do prepravného kufra. Mimo kufra prístroj neprevážajte a do opravy ho posielajte tiež v kufri.
Špecifikácia
Technické parametre Bosch GOL 20 D
Optika a presnosť
Ďalekohľad zväčší obraz laty 20-krát, dieliky prečítate aj na dlhšiu vzdialenosť.
Výšková presnosť jedného merania na vzdialenosť 30 m od prístroja.
Smerodajná odchýlka pri nivelácii trasy dlhej 1 km tam a späť – ukazovateľ presnosti pri meraní dlhších trás.
Latu vidíte v ďalekohľade v správnej polohe, nie hore nohami.
Na vzdialenosť 30 m vidíte v ďalekohľade výrez široký približne 0,8 m.
Kompenzátor a libela
Po hrubom urovnaní libelou vyrovná kompenzátor zostávajúci sklon až ±15′ sám.
Magnety tlmia kmitanie kompenzátora.
Po stlačení tlačidla sa odčítanie na late nesmie zmeniť – kompenzátor potom pracuje správne.
Vložením prístroja do kufra sa kompenzátor zaaretuje a pri preprave je chránený.
Posun bubliny o 2 mm zodpovedá sklonu 8′. Libela slúži na hrubé urovnanie stavacími skrutkami.
Pomôže rýchlo nájsť latu, kým ďalekohľad zaostríte.
Uhly a vzdialenosť
Na vytyčenie a prenesenie vodorovných uhlov. Prístroj jemne natočíte vodorovnou ustanovovacou skrutkou (nekonečnou skrutkou).
Vzdialenosť k late = rozdiel odčítaní na hornej a dolnej diaľkomernej ryske × 100. Rozdiel 0,25 m teda znamená 25 m.
K vypočítanej vzdialenosti sa nič nepripočítava.
Konštrukcia a prevádzkové podmienky
Pasuje na stavebné statívy so závitom 5/8″, napríklad BT 160 s pracovnou výškou 97–160 cm, ktorý u nás dokúpite.
Ochrana proti prachu a striekajúcej vode na prácu vonku.
Zámernú priamku skontrolujete s dvoma latami asi 30 m od seba. Pri väčšej odchýlke prístroj nastavíte nastavovacím kolíkom pod krytom okulára.

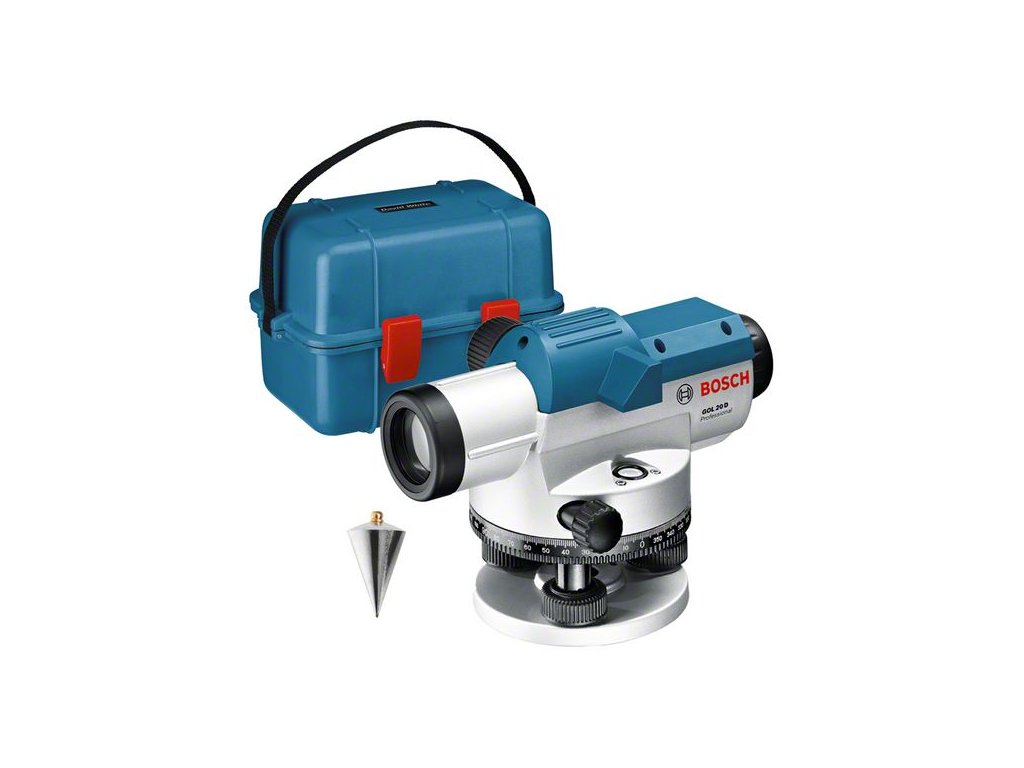

Čo nájdete v balení
Obsah balenia
1
GOL 20 D
Optický nivelačný prístroj
2
Olovnica
Na vystredenie prístroja nad bodom
3
Krytka šošovky
Chráni objektív pri preprave
4
Nastavovací kolík
Na nastavenie zámernej priamky
5
Prepravný kufor
Pri uložení zaaretuje kompenzátor
Porovnanie v rade
Ktorý model vybrať?
Všetky tri sú optické nivelačné prístroje Bosch Professional s kompenzátorom ±15′ s magnetickým tlmením, objektívom 36 mm, vodorovným kruhom 360° s delením po 1°, závitom 5/8″, krytím IP54 a hmotnosťou 1,5 kg. Líšia sa zväčšením, presnosťou a dosahom.
| Parameter | GOL 20 DTento model | GOL 26 D | GOL 32 D |
|---|---|---|---|
| Zväčšenie | 20× | 26× | 32× |
| Presnosť na 30 m | ±3,0 mm | ±1,6 mm | ±1,0 mm |
| Dvojitá nivelácia na 1 km | 2,5 mm | 1,5 mm | 1,0 mm |
| Pracovný dosah | 60 m | 100 m | 120 m |
| Balenie u nás | v kufri; súprava + BT 160 + GR 500 | v kufri; súprava + BT 160 + GR 500 | súprava + BT 160 + GR 500 |
Tento model
GOL 20 D
Zvoľte, ak
vám stačí dosah 60 m a presnosť ±3,0 mm na 30 m na bežné stavebné a záhradné práce.
Optické nivelačné prístroje Bosch · zväčšenie 20× až 32×
Potrebujete väčšiu presnosť alebo dosah?
Tento model
20× · ±3,0 mm · 60 m
GOL 20 D
Na bežné stavebné a záhradné práce.
GOL 20 D v kufri
GOL 20 D + BT 160 + GR 500
26× · ±1,6 mm · 100 m
GOL 26 D
Väčšia presnosť ±1,6 mm a dosah 100 m.
Často kladené otázky
Otázky a odpovede
Prístroj sa dodáva v prepravnom kufri s olovnicou, krytkou šošovky a nastavovacím kolíkom.
Postavte statív, priskrutkujte prístroj závitom 5/8″ a stavacími skrutkami urovnajte krabicovú libelu. Zvyšok do ±15′ vyrovná kompenzátor. Nad bodom prístroj vystredíte olovnicou. Potom zaostrite okulár na nitkový kríž a objektív na latu.
Odčítajte hodnotu na hornej a dolnej diaľkomernej ryske a rozdiel vynásobte 100. Keď je rozdiel 0,25 m, lata stojí 25 m od prístroja. Výšku odčítate na stredovej ryske.
V stupňoch. GOL 20 D má vodorovný kruh 360° s delením po 1°, delenie v gónoch majú verzie G.
GOL 26 D má zväčšenie 26× namiesto 20×, presnosť ±1,6 mm na 30 m namiesto ±3,0 mm a pracovný dosah 100 m namiesto 60 m. Kompenzátor ±15′, objektív 36 mm, vodorovný kruh 360°, krytie IP54 aj hmotnosť 1,5 kg majú oba rovnaké.
Čistite ho vlhkou mäkkou handričkou, šošovky len mäkkým štetčekom a nesiahajte na ne prstami. Pred uložením nechajte prístroj aj kufor vyschnúť a vysúšacie vrecko v kufri pravidelne vymieňajte.
Áno, Bosch ponúka predĺženú záruku na 3 roky, ak náradie do 4 týždňov od nákupu zaregistrujete v programe Bosch PRO360.
Dodatočné parametre
| Kategória: | Optické nivelačné prístroje |
|---|---|
| EAN: | 3165140603287 |
| Značka: | BOSCH |
| Hmotnosť: | 1,5 kg |
| Použitie: | Venkovní prostory |
| Pracovný dosah: | 60 m |
| Zväčšenie: | 20x |
| Měrná jednotka: | 360 stupňů |
| Zvětšení: | 20 x |
| Přesnost nivelace: | ±3,0 mm při 30 m |
| Pracovní dosah: | až 60 m |
| Ochrana proti prachu a stříkající vodě: | IP 54 |
| Provozní teplota: | -10 – 50 °C |
| Skladovací teplota: | -20 – 70 °C |
| Záruka (základní): | 2 roky |
| ? Záruka (prodloužená): | 3 roky |
| ? -: | THIS-PRODUCT |
| ? Varianta 1: | 0601068402 |
