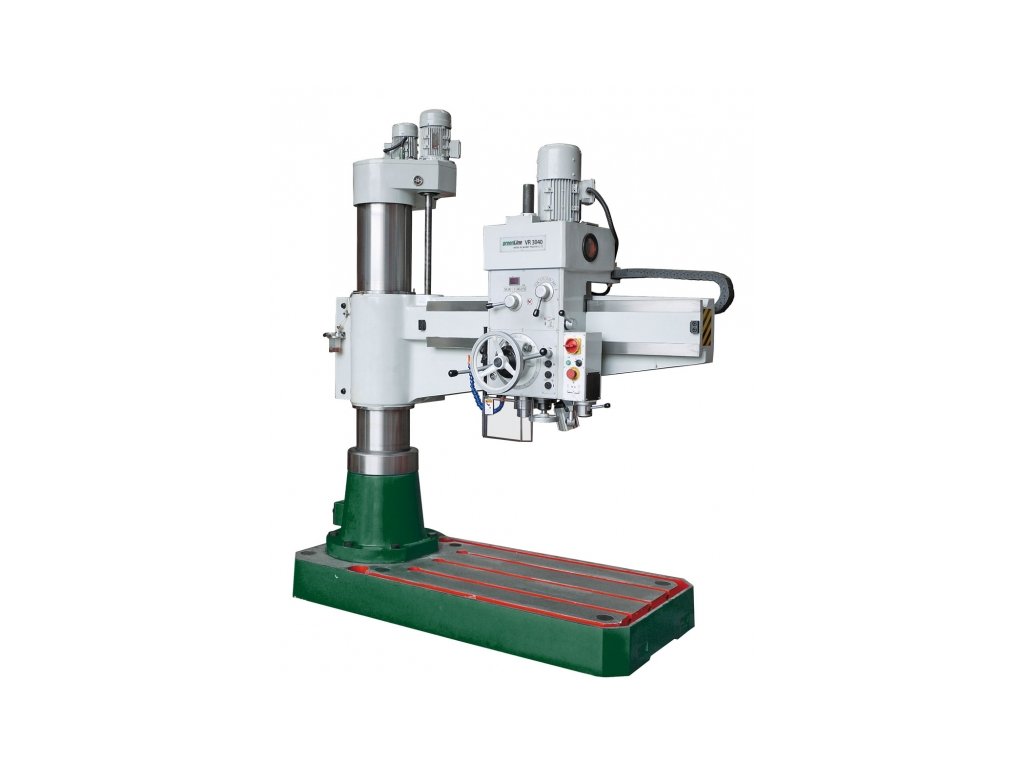

Radiálna vŕtačka greenLine VR 3050
Kód: VR7300020
Podrobný popis
Maximálny výkon a presnosť
Hlavné prednosti
Radiálna vŕtačka greenLine VR 3050 nie je len stroj, je to investícia do produktivity vašej výroby. Jej konštrukcia z ušľachtilej liatiny o váhe 3,2 tony slúži ako dokonalý tlmič vibrácií aj pri extrémnom zaťažení. Vďaka integrácii PLC riadiacej jednotky a frekvenčného meniča máte absolútnu kontrolu nad reznými podmienkami bez nutnosti zastavovať vreteno. Plne hydraulický systém upínania aretuje vretenník, stĺp aj rameno jediným povelom, čím eliminuje akékoľvek odchýlky v geometrii pri vŕtaní otvorov do priemeru 50 mm alebo rezanie závitov až do M40 v oceli.
01
Plynulá regulácia vretena
Frekvenčný menič umožňuje meniť otáčky v reálnom čase, čo šetrí nástroje a optimalizuje proces vŕtania.
02
Hydraulická aretácia osí
Pevné upnutie všetkých pohyblivých častí zaisťuje výkonná hydraulika ovládaná tlačidlom z panelu.
03
Moderná PLC elektronika
Riadiaci systém s digitálnym ukazovateľom otáčok a koncovými dorazmi garantuje bezpečnosť a opakovateľnú presnosť.
04
Morse kužeľ MK5
Masívne vreteno dovoľuje upnutie najväčších vrtákov a vyvrtávacích tyčí na priemyselné aplikácie.
05
Obrovské rameno
S dosahom až 1 400 mm od stĺpa a zdvihom ramena 1,2 m/min ľahko obslúžite aj nadmerné zvarence.
06
Priemyselné mazanie
Trochoidné olejové mazanie zaisťuje hladký chod prevodov aj pri nepretržitej trojzmennej prevádzke.
Oblasti nasadenia
Využitie
Detailné technické údaje
Parametre stroja
Výkon a závitovanie
Stroj je dimenzovaný na vŕtanie veľkých priemerov s vysokým posuvom bez rizika deformácie stĺpa.
Vysoký krútiaci moment motora 3,0 kW umožňuje rezať metrické závity až do rozmeru M40 v plnom materiáli.
Šesť prevodových stupňov posuvu zaistí ideálne vnikanie nástroja do materiálu v závislosti od zvolených otáčok.
Hĺbka vŕtania 280 mm na jeden zdvih vretena je ideálny na vŕtanie hlbokých otvorov aj s dlhými vrtákmi.
Geometria a dosah
Možnosť vysunúť vreteník až 1,4 metra od stĺpa dáva operátorovi obrovskú flexibilitu pri veľkých obrobkoch.
Vertikálny rozsah vretena dovoľuje vŕtanie od nízkych dielov na kocke až po vysoké celky upnuté priamo na základni.
Možnosť otočiť celú vŕtaciu hlavu okolo stĺpu umožňuje obsluhu niekoľkých pracovných staníc naraz.
Samostatný motor s výkonom 1,1 kW zaisťuje plynulý vertikálny pohyb ramena po stĺpe pre rýchle nastavenie výšky.
Elektrické a rozmerové údaje
Trojfázový motor napájaný 400 V poskytuje stabilný krútiaci moment v celom spektre otáčok.
Samostatná hydraulická jednotka slúži výhradne na spevnenie vreteníka, stĺpu a ramena.
Rozmery zodpovedajú priemyselnému určeniu vŕtačky a vyžadujú pevnú inštaláciu v priestore haly.
Bohaté príslušenstvo v cene
Obsah balenia
1
Radiálna vŕtačka greenLine VR 3050
Kompletný stroj s vreteníkom MK5
2
Upínacia kocka (Box Table)
Masívny stôl 750 × 500 × 500 mm na upevnenie obrobkov
3
Súprava redukčných puzdier
Redukcia MK5/4, MK4/3, MK3/2 pre rôzne nástroje
4
Kotviaca sada
6 kusov masívnych skrutiek M24 × 400 mm na ukotvenie do základu
5
Vŕtacie vybavenie
Skľučovadlo 1–16 mm, vyrážač, redukcia MK4/B16 a montážne kľúče
Často kladené otázky
Otázky a odpovede
Stroj disponuje výkonným hydraulickým agregátom. Pomocou elektronického ventilu a ovládača na paneli dôjde k okamžitému hydraulickému zovretiu stĺpa, ramena aj vreteníka. To je zásadný rozdiel oproti mechanickým verziám, kde hrozí „povolená aretácia“ vplyvom vibrácií pri vŕtaní.
Áno, všetky elektrické komponenty stroja zodpovedajú štandardom CE a sú uložené v prachotesnom rozvádzači na vreteníku. Elektronika je chránená proti prehriatiu a spĺňa priemyselné normy pre nepretržitú prevádzku.
Samozrejme. Vďaka invertoru a PLC systému môžete ľahko prepínať smer otáčania vretena, čo je pri závitovaní do M40 nevyhnutnosťou. PLC systém tiež stráži koncové polohy, aby nedošlo k nabúraniu vretena do stola.
Vzhľadom na hmotnosť 3 200 kg a výšku cez 2,4 metra je na vykládku a ustavenie potrebný vysokozdvižný vozík so zodpovedajúcou nosnosťou alebo mostový žeriav. Odporúčame inštaláciu konzultovať s naším technikom.
Stroj využíva systém trochoidného mazania olejom. Čerpadlo udržuje stály tlak oleja v prevodovej skrini, čo zaisťuje minimálne trenie a efektívny odvod tepla z ozubených kolies pri vysokom krútiacom momente.
Dodatočné parametre
| Kategória: | Radiálne vŕtačky |
|---|---|
| Značka: | greenLine |
| ? Příkon: | 3 000 W |
| ? Napětí: | 400 V |
