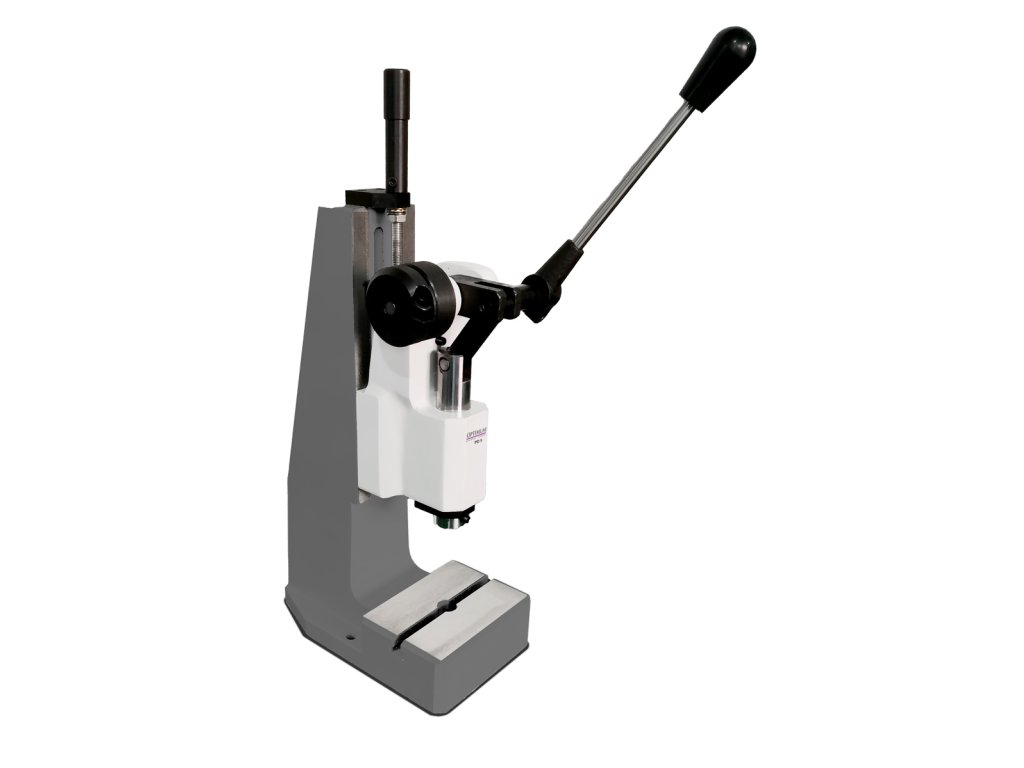

Ručný lis OPTIMUM® PD 5
Kód: 3359050
Súvisiaci tovar
Podrobný popis
Maximálna presnosť pre vašu dielňu
Hlavné prednosti
Hľadáte spoľahlivý nástroj na jemné mechanické práce, ktorý vás nesklame svojou tuhosťou? Ručný lis OPTIMUM® PD 5 ponúka lisovaciu silu 5 kN (približne 500 kg), čo z neho robí ideálneho pomocníka na nitovanie, pretláčanie čapov alebo vysekávanie otvorov. Oproti menším modelom disponuje vyššou hmotnosťou 13 kg a robustnejším telom, ktoré zaručuje minimálny priehyb pri záťaži. Vďaka brúsenej tlačnej tyči a možnosti presného nastavenia výšky dosiahnete dokonale kolmých a súosých výsledkov pri každom stlačení páky.
01
Vysoká sila 500 kg
Lisovacia sila 5 kN umožňuje bezproblémové lisovanie puzdier a nitovanie aj pri tvrdších materiáloch.
02
Tvrdený a brúsený piest
Kvalitná povrchová úprava tlačnej tyče zaisťuje hladký chod bez zadrhávania a dlhú životnosť.
03
Vratná pružina páky
Páka sa automaticky vracia do hornej polohy, čo šetrí vašu energiu a zrýchľuje sériovú prácu.
04
Univerzálna T-drážka
Integrovaná drážka v základni dovoľuje pevné a presné upnutie matríc, zverákov alebo prípravkov.
05
Variabilná výška
Pracovný rozsah až 180 mm umožňuje ľahké prispôsobenie lisu rôzne vysokým obrobkom.
06
Liatinová stabilita
Masívne telo s váhou 13 kg tlmí rázy a poskytuje pevnú oporu pre precízne vysekávanie.
Oblasti nasadenia
Využitie
Špecifikácia
Technické parametre
Dizajn a rozmery
Priemer 10 mm zaručuje vysokú tuhosť piestu a minimálne pruženie pri maximálnom zaťažení 5 kN.
Vyloženie 65 mm udáva vzdialenosť od osi piestu k zadnému stojanu. Určuje, ako hlboko od kraja môžete do materiálu lisovať.
Pevná pracovná plocha 110x80 mm poskytuje stabilnú základňu pre vaše matrice a prípravky.
Hmotnosť13 kg svedčí o masívnom liatinovom prevedení, ktoré lis pevne drží na pracovnom stole.
Čo nájdete v balení
Obsah balenia
1
Ručný lis OPTIMUM® PD 5
Skompletované liatinové telo lisu
2
Ovládacia páka
S ergonomickým úchopom a vratnou pružinou
3
Návod na obsluhu
Inštrukcie pre správne nastavenie a údržbu
Často kladené otázky
Otázky a odpovede
Dôrazne odporúčame lis pevne priskrutkovať k ponku. Pri tlaku 500 kg (5 kN) by mohlo bez ukotvenia dôjsť k prevráteniu stroja alebo nepresnostiam pri lisovaní. Základňa je na tento účel vybavená montážnymi otvormi.
Vratná pružina automaticky vracia piest s pákou do hornej polohy okamžite po uvoľnení tlaku. To výrazne urýchľuje prácu pri sériovej výrobe, kedy nemusíte páku manuálne vracať späť nahor.
Áno, pokiaľ má zverák upínacie otvory zodpovedajúce štandardu pre 16mm T-drážky. Vďaka tomuto rozmeru môžete k lisu pripevniť širokú škálu štandardného príslušenstva a matríc.
Pracovná výška (priestor pod piestom) sa nastavuje posuvom hornej časti lisu po nosnom stĺpe. Umožňuje to optimálne nastavenie v rozsahu 65 až 180 mm podľa typu vykonávanej práce.
Lis je takmer bezúdržbový. Odporúčame iba pravidelne čistiť tlačnú tyč od prachu a pilín a občas ju potrieť tenkou vrstvou strojného oleja pre hladký chod a ochranu proti korózii.
Dodatočné parametre
| Kategória: | Ručné lisy |
|---|---|
| EAN: | 4030635048517 |
| Značka: | OPTIMUM® |
