Stĺpová prevodová vŕtačka OPTIMUM® OPTIdrill DH 40 CTPE
Kód: 3035353
Súvisiaci tovar
_rychloupinacia-hlavicka-1-16-mm--mk4.jpg?662f80ea
)
_upinaci-trn-mk4--b16-pre-vrtaciu-hlavicku.jpg?662f80ea
)
_presne-podkladacie-dosky-sada-20-ks.jpg?662f80ea
)
_horizontalne-vertikalny-kruhovy-deliaci-stol-rt-150.jpg?662f80ea
)
_strojny-zverak-fms-100.jpg?662f80ea
)
Podrobný popis
Hybridný výkon na vŕtanie aj frézovanie
Hlavné prednosti

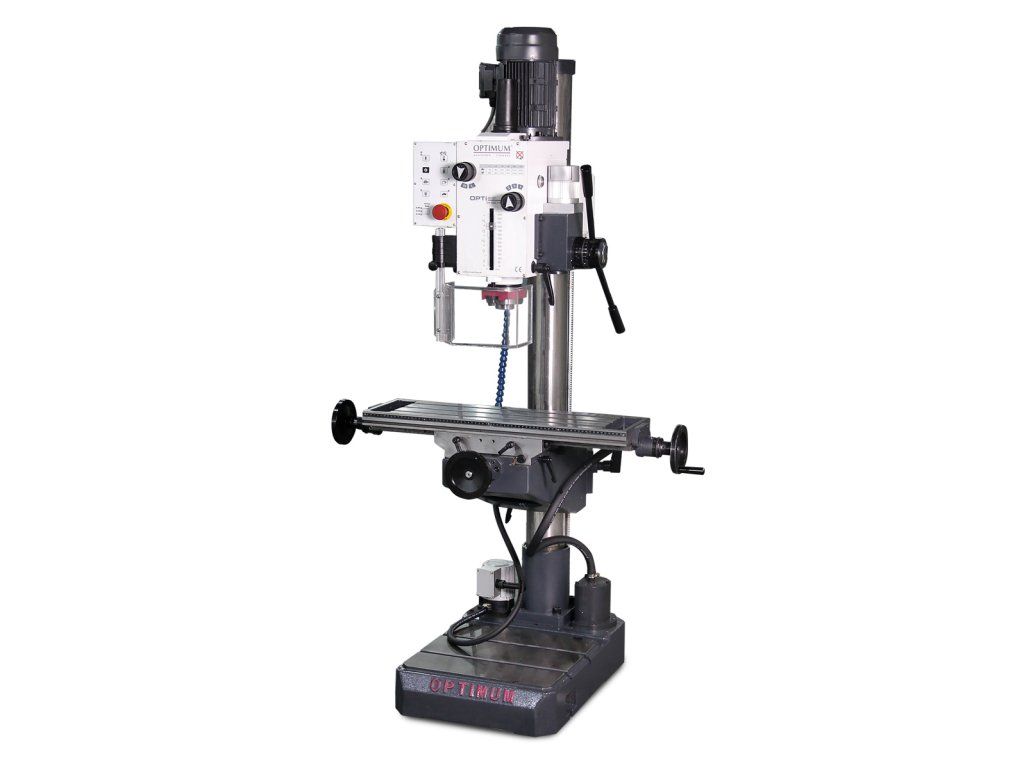

Stĺpová vŕtačka OPTIMUM® OPTIdrill DH 40 CTPE predstavuje vysoko univerzálne riešenie pre nástrojárne a údržbárske dielne. Od bežných stĺpových vŕtačiek sa líšia masívnym krížovým stolom, Ktorý umožňuje presné polohovanie a frézovacie operácie s nožovými hlavami do o 76 mm. Srdcom stroja je robustná prevodovka s brúsenými kolesami v olejovom kúpeli, zaisťujúca tichý chod a obrovský krútiaci moment v 12 rýchlostných stupňoch. Vďaka samostatnému motoru pre strojný posun pinoly a integrovanému závitovaciemu cyklu sa jedná o vysoko produktívny stroj, ktorý zvládne vŕtanie do ocele až do o 32 mm s úplnou suverenitou.
01
Veľký krížový stôl
Pracovná plocha 730 × 210 mm s rybinovým vedením a klinovými lištami umožňuje presné frézovanie a vŕtanie v súradniciach.
02

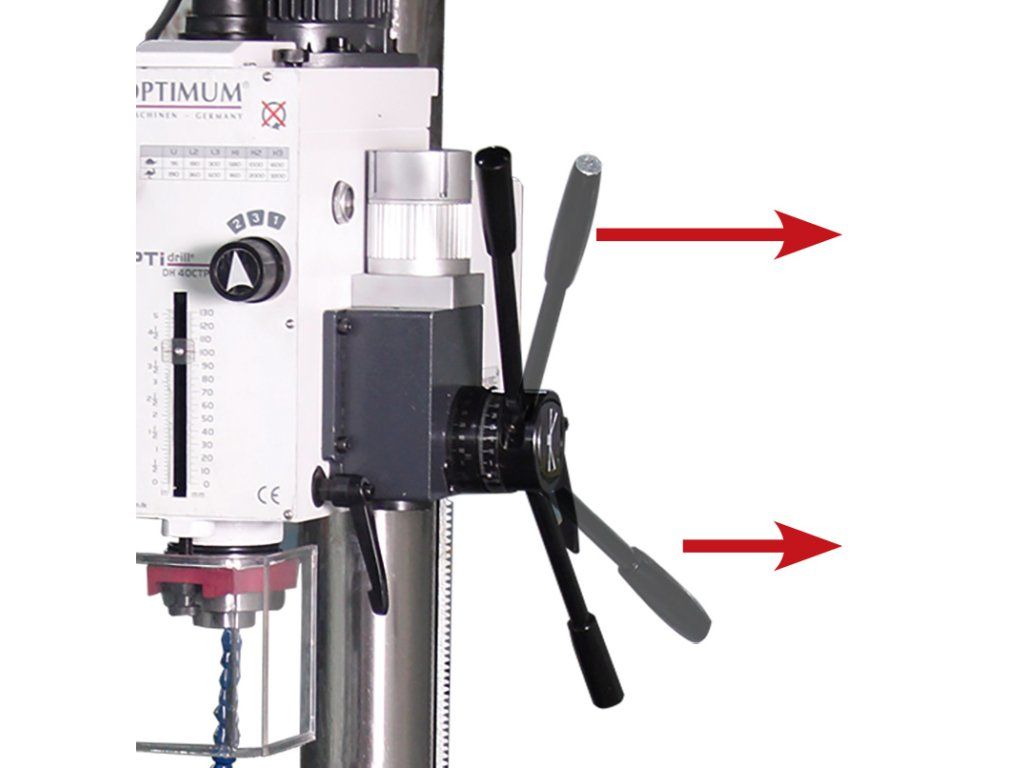

Samostatný posuv
Pinola je vybavená vlastným motorom strojného posuvu, čo zaisťuje konštantný tlak do rezu nezávisle na otáčkach vretena.
03
Závitovací cyklus
Integrovaná funkcia na strojové rezanie závitov výrazne zrýchľuje produkciu a zvyšuje kvalitu vnútorných závitov.
04
Liatinová stabilita
Ťažké, masívne prevedenie zo šedej liatiny o váhe 350 kg efektívne pohlcuje všetky vibrácie pri obrábaní.
05
Prevody v oleji
Brúsené prevodové kolesá bežiace v olejovom kúpeli zaručujú extrémne pokojný chod a dlhú životnosť mechanických častí.
06

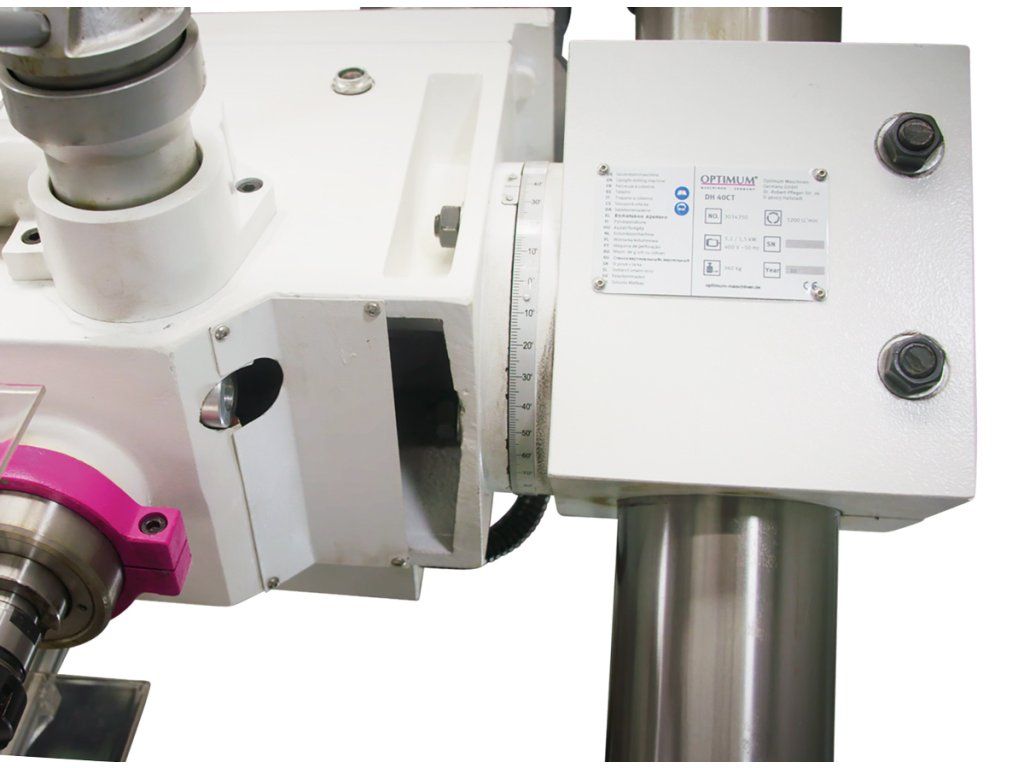

Naklápacia hlava
Frézovaciu hlavu je možné naklopiť v rozsahu ± 45°, čo umožňuje uhlové vŕtanie a frézovanie šikmých plôch.
Kde DH 40 CTPE exceluje
Oblasti nasadenia
Technický list
Špecifikácia stroja
Vreteno a frézovacia kapacita
Stroj umožňuje efektívne porovnanie plôch širokými hlavami aj dlabanie drážok stopkovými frézami.
Veľký zdvih pinoly s nastaviteľným dorazom hĺbky v rozsahu 0-120 mm pre hlboké otvory.
Možnosť náklonu celej vŕtacej/frézovacej hlavy na obrábanie šikmých plôch a vŕtanie pod uhlom.
Pohon a chladenie
Výkonný dvojstupňový motor priemyselnej kvality zaisťuje plynulý chod v oboch rýchlostných režimoch.
Vstavaný systém chladenia nástroja predlžuje životnosť vrtákov a zlepšuje kvalitu povrchu.
Čo dostanete v zásielke
Rozsah dodávky
1
OPTIMILL DH 40 CTPE
Vŕtačko-frézka s krížovým stolom a chladiacou sústavou
2
Vŕtacia hlavička B 16
Na upnutie vrtákov s valcovou stopkou v rozsahu 1 – 13 mm
3
Upínací tŕň MK 4 / B 16
Na pripojenie vŕtacej hlavičky do vretena stroja
4
Redukčné puzdro MK 4 / MK 3
Umožňuje použitie nástrojov s menšou stopkou MK 3
5
Montážne príslušenstvo
T-matice a nastavovacie náradie na údržbu a nastavenie
Často kladené otázky
Otázky a odpovede
Áno, frézovacia/vŕtacia hlava je naklápacia v rozsahu ± 45°. To v spojení s krížovým stolom umožňuje frézovanie fáz, šikmých drážok a uhlové vŕtanie bez nutnosti podkladania obrobku.
Vŕtačka má samostatný motor na posun pinoly. Stroj sa sám "zavŕta" do materiálu nastavenou silou, čo zaisťuje precízny otvor, predlžuje životnosť vrtákov a šetrí fyzickú silu obsluhy.
Prevodovka beží v olejovom kúpeli. Stačí pravidelne kontrolovať hladinu oleja cez olejoznak av predpísaných intervaloch vykonávať výmenu olejovej náplne, aby bol zaistený trvalo tichý a hladký chod.
Áno, model DH 40 CTPE vyžaduje trojfázové napájanie 400 V. Je to nevyhnutné pre stabilný výkon 1,5 kW dvojstupňového motora, ktorý poháňa robustnú prevodovú hlavu.
Rada špecialistu Tomek Náradie:
Model DH 40 CTPE je unikátny „obojživelník“. Pokiaľ hľadáte vŕtačku, ale občas potrebujete porovnať plochu alebo vyfrézovať drážku a nemáte miesto na dva stroje, je toto ideálna voľba. Práve krížový stôl s rybinovým vedením je kľúčom k vysokej presnosti polohovania otvorov. Pri frézovaní ocele odporúčam vždy používať vstavaný systém chladenia a pevný strojný zverák Optimum, aby ste využili plný potenciál 350kg liatinovej konštrukcie. Nezabudnite pravidelne mazať vodiace dráhy krížového stola cez maznice, udržíte tak stroj bez vôle po celé desaťročia!
Dodatočné parametre
| Kategória: | Stĺpové vŕtačky |
|---|---|
| EAN: | 4030635049286 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
