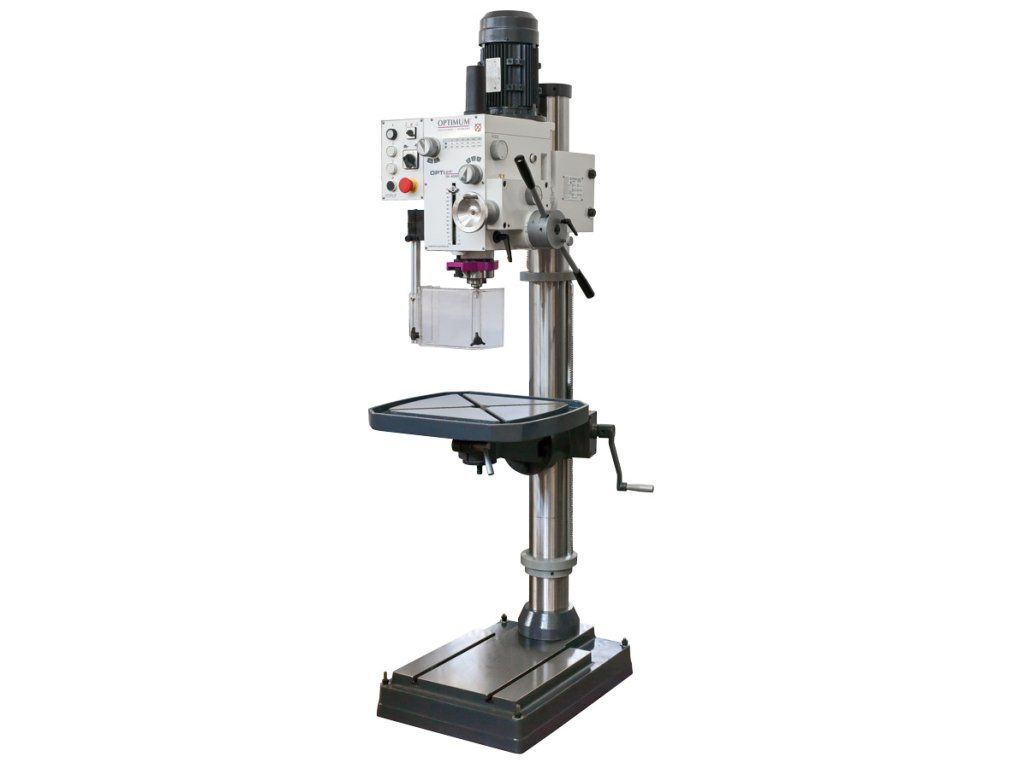

Stĺpová prevodová vŕtačka OPTIMUM® OPTIdrill DH 40 GP
Kód: 3034361
Súvisiaci tovar
_rychloupinacia-hlavicka-0-10-mm--b16.jpg?662f80ea
)
_redukcne-puzdro-mk4-mk3.jpg?662f80ea
)
_redukcne-puzdro-mk4-mk2.jpg?662f80ea
)
_zavitorezna-hlava-m5---m12--b16.jpg?662f80ea
)
_klinovy-vyrazac-msp2-pre-mk4-mk6.jpg?662f80ea
)
_strojny-zverak-opti-bsi-140.jpg?662f80ea
)
_strojny-zverak-opti-bsi-200.jpg?662f80ea
)
_narazaci-uholnik-90.jpg?662f80ea
)
Podrobný popis
Industriálna sila a prevodová tuhosť
Hlavné prednosti
Stĺpová vŕtačka OPTIMUM® OPTIdrill DH 40 GP predstavuje profesionálne riešenie pre prevádzky, ktoré vyžadujú maximálny krútiaci moment a precízne vedenie nástroja. Srdcom stroje sú brúsené prevodové kolesá bežiace v olejovom kúpeli, Ktorá zaisťujú extrémne pokojný chod a dlhú životnosť mechanických častí. Stroj je vybavený dvojstupňovým elektromotorom a automatickým strojným posuvom, ktorý sa po dosiahnutí nastavenej hĺbky samočinne vypne a vráti pinolu do východiskovej polohy. Masívne liatinové prevedenie a široký rozsah otáčok robia z tohto modelu univerzálny nástroj na vŕtanie veľkých priemerov aj strojné rezanie závitov do M16.
01
Prevody v olejovom kúpeli
Brúsené ozubené kolesá mazané olejom zaručujú tichú prevádzku a minimálne opotrebenie aj pri nepretržitom nasadení.
02
Inteligentný strojný posuv
Trojrýchlostný automatický posuv vretena s funkciou návratu do východiskovej polohy šetrí námahu obsluhy.
03
Masívne liatinové telo
Celoliatinová konštrukcia s váhou 335 kg efektívne tlmí vibrácie a zaisťuje presnosť vŕtania pod tlakom.
04
Dvojstupňový motor
Kvalitný pohon s výkonom až 1,5 kW poskytuje 12 rýchlostných stupňov pre optimálne rezné podmienky.
05
Závitovací výkon M16
Robustná mechanika dovoľuje bezpečné strojové rezanie závitov do konštrukčnej ocele až do veľkosti M16.
06
Maximálna bezpečnosť
Výškovo nastaviteľný kryt skľučovadla s mikrospínačom okamžite zastaví stroj pri otvorení.
Oblasti nasadenia
Kde DH 40 GP exceluje
Technický list
Podrobné špecifikácie
Vreteník a pohon
Veľký kužeľ MK 4 dovoľuje upnutie profesionálnych nástrojov s vysokou presnosťou.
Zdvih pinoly 120 mm je nastaviteľný pomocou presnej milimetrovej stupnice.
Trojfázový dvojstupňový motor dimenzovaný pre nepretržitú priemyselnú prevádzku.
Hlavu je možné naklápať na vŕtanie pod uhlom a celou hlavou otáčať okolo stĺpu.
Pracovný stôl a rozmery
Masívny, presne obrobený stôl s diagonálnymi drážkami a dvojitým upnutím.
Možnosť vŕtania rozmerných obrobkov upevnených priamo na základňu stroja.
Industriálne rozmery vypovedajú o robustnosti celej stĺpovej konštrukcie.
Čo dostanete v zásielke
Rozsah dodávky
1
OPTIMILL DH 40 GP
Základná jednotka stĺpovej vŕtačky s prevodovou hlavou
2
Vŕtacia hlavička 1 – 16 mm
Univerzálne skľučovadlo pre vrtáky s valcovou stopkou
3
Kužeľový tŕň MK 4 / B16
Tŕň na spojenie skľučovadla s vretenom vŕtačky
4
Bezpečnostné prvky
Výškovo nastaviteľný ochranný kryt skľučovadla s mikrospínačom
Často kladené otázky
Otázky a odpovede
Áno, model DH 40 GP disponuje dostatočným krútiacim momentom a tuhosťou na rezanie závitov v oceli až do veľkosti M16. Je nutné iba zvoliť správne otáčky pomocou prevodovky.
Na vreteníku nastavíte požadovanú hĺbku vŕtania. Po jej dosiahnutí strojný posun pinola samočinne odpojí, pinola sa vráti do hornej polohy a vy môžete vybrať obrobok.
Prevodovka beží v olejovom kúpeli, čo minimalizuje nároky na údržbu. Stačí pravidelne kontrolovať hladinu oleja cez olejoznak av predpísaných intervaloch vykonávať výmenu olejovej náplne pre zachovanie tichého chodu.
Rada špecialistu Tomek Náradie:
Model DH 40 GP je "pán stroj" pre každú poctivú údržbu alebo strojársku dielňu. Práve prevody v oleji sú kľúčom k tomu, že táto vŕtačka aj po desiatich rokoch intenzívneho používania beží ticho a bez vôle. Pri inštalácii dbajte na dokonalé vyrovnanie základne pomocou strojovej vodováhy – 335 kg liatiny už vyžaduje stabilitu, aby nedochádzalo k mikro-vibráciám pri vŕtaní priemerov nad 30 mm. Pre maximálne využitie potenciálu odporúčam dokúpiť originálny otočný strojný zverák Optimum a sadu profesionálnych MK4 vrtákov.
Dodatočné parametre
| Kategória: | Stĺpové vŕtačky |
|---|---|
| EAN: | 4030635046018 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Vrtací výkon trvalý | ocel: | 25 mm |
| Vrtací výkon max. | ocel: | 32 mm |
| Max. vrtací hloubka: | 120 mm |
| Max. závitovací výkon: | M16 |
| Vyložení: | 297mm |
| Rozměry pracovního stolu: | 500×460mm |
| T-drážky | velikost drážky: | 14 mm |
| Kužel vřetene: | MK4 |
| Strojní posuv vřetene: | 0,1 / 0,18 / 0,26 mm/ot. |
| Otáčky: | 95–3200ot/min |
| Plynulá změna otáček: | Ne |
| Počet rychlostních stupňů: | 2 × 6 |
| Max. vzdálenost vřetene a stolu: | 855 mm |
| Max. vzdálenost vřetene a základny: | 1215 mm |
| Úhel naklopení vrtací hlavy: | ± 90 ° |
| Úhel otáčení vrtací hlavy: | 360 ° |
| Průměr sloupu: | 115 mm |
| Rozměry základny: | 385×385mm |
| Příkon: | 1100 / 1500 W |
| Elektrické připojení: | 400 V |
| Rozměry (š × v × h): | 590×1760×700mm |
| Hmotnost: | 290 kg |
