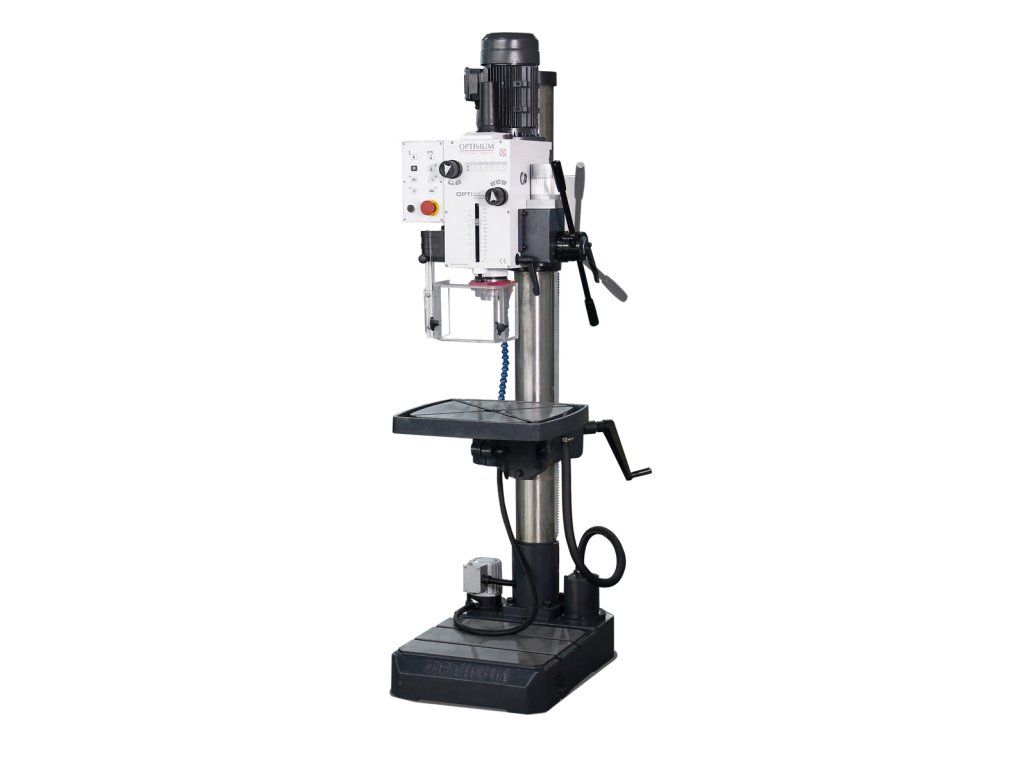

Stĺpová prevodová vŕtačka OPTIMUM® OPTIdrill DH 40 GPE
Kód: 3035357
Súvisiaci tovar
_rychloupinacia-hlavicka-0-10-mm--b16.jpg?662f80ea
)
_redukcne-puzdro-mk4-mk3.jpg?662f80ea
)
_redukcne-puzdro-mk4-mk2.jpg?662f80ea
)
_zavitorezna-hlava-m5---m12--b16.jpg?662f80ea
)
_klinovy-vyrazac-msp2-pre-mk4-mk6.jpg?662f80ea
)
_strojny-zverak-opti-bsi-140.jpg?662f80ea
)
_strojny-zverak-opti-bsi-200.jpg?662f80ea
)
_narazaci-uholnik-90.jpg?662f80ea
)
Podrobný popis
Industriálna sila a prevodová presnosť
Hlavné prednosti
Stĺpová vŕtačka OPTIMUM® OPTIdrill DH 40 GPE je navrhnutá pre maximálnu tuhosť a dlhú životnosť v nepretržitej prevádzke. Je osadená kvalitným dvojstupňovým priemyselným elektromotorom, pričom strojný posuv pinoly disponuje vlastným samostatným pohonom. Srdcom stroja sú brúsené prevodové kolesá bežiace v olejovom kúpeli, čo zaisťuje extrémne pokojný a tichý chod aj pri maximálnom zaťažení. Stroj vyniká svojou variabilitou - vŕtaciu hlavu je možné naklopiť o ± 45 ° a celý krížový stôl je precízne opracovaný pre presné polohovanie obrobku pomocou troch ručných kolies. Integrovaná funkcia rezanie závitov do M16 a chladiaci systém robia z tohto modelu kompletné obrábacie centrum pre vŕtacie operácie.
01
Samostatný posuv
Strojný posuv pinoly má vlastný motor, čo umožňuje konštantný tlak do rezu nezávisle od otáčok hlavného motora.
02
Prevody v oleji
Brúsené kolesá v olejovom kúpeli minimalizujú trenie, hluk a opotrebenie, čo zaručuje dekády spoľahlivej prevádzky.
03
Krížový stôl
Masívny a veľký pracovný stôl (500x460 mm) so stupnicou dovoľuje presné nastavenie polohy bez nutnosti drahých prípravkov.
04
Závitovací cyklus
Funkcia na strojové rezanie závitov až do veľkosti M16 v oceli výrazne zvyšuje produktivitu výroby.
05
Vysoký krútiaci moment
Kužeľ MK 4 a 12 rýchlostných stupňov umožňujú vŕtať otvory do o 32 mm v oceli s úplnou stabilitou.
06
Kompletné osvetlenie
Moderné LED osvetlenie integrované v hlave stroja zaisťuje perfektnú viditeľnosť na miesto rezu za všetkých podmienok.
Kde DH 40 GPE exceluje
Využitie
Technický list
Špecifikácia stroja
Vreteno a pracovný rozsah
Vreteno má veľký zdvih pre hlboké otvory a dostatočnú silu na rezanie závitov v oceli do M16.
MK 4 dovoľuje upnutie veľkých vrtákov. Vzdialenosť osi vretena od stĺpu je 280 mm.
Hlavu je možné naklápať na vŕtanie pod uhlom a celou hlavou otáčať okolo stĺpu o 360 °.
Veľká pracovná plocha s 2 diagonálnymi drážkami na stole a 2 drážkami na základni.
Pohon a rozmery
Kvalitný dvojstupňový trojfázový motor poskytuje konštantný výkon v oboch rýchlostných režimoch.
Robustný stĺp s priemerom 115 mm zaisťuje vysokú stabilitu stroja s výškou cez 2 metre.
Čo dostanete v zásielke
Obsah balenia
1
OPTIMILL DH 40 GPE
Základná jednotka stĺpovej vŕtačky s prevodovou hlavou
2
Chladiace zariadenie
Kompletná sústava s čerpadlom pre dlhú životnosť nástrojov
3
Vŕtacia hlavička B 16
Pre vrtáky s valcovou stopkou v rozsahu 1 – 13 mm
4
Upínacie a redukčné prvky
Redukčné puzdro MK4-MK3, kužeľový tŕň MK4/B16 a T-matice
Často kladené otázky
Otázky a odpovede
Áno, model DH 40 GPE má naklápaciu vŕtaciu hlavu v rozsahu ± 45°, čo umožňuje vykonávať uhlové rezy a vŕtanie bez nutnosti špeciálnych zverákov. Celou hlavou je možné navyše otáčať o 360 ° okolo stĺpu.
Vŕtačka má vlastný motor pre posuv, ktorý je možné nastaviť na 3 rýchlosti (0,10/0,18/0,26 mm/ot.). Stroj sa sám „zavŕtava“ do materiálu nastavenou silou, čo zaisťuje precízny otvor a šetrí fyzickú silu obsluhy.
Prevodovka beží v olejovom kúpeli. Stačí pravidelne kontrolovať hladinu oleja cez olejoznak av predpísaných intervaloch vykonávať výmenu olejovej náplne, aby bol zaistený trvalo tichý a hladký chod.
Nie, model DH 40 GPE vyžaduje trojfázové napájanie 400 V. Je to nevyhnutné pre stabilný výkon dvojstupňového motora (1,5 kW), ktorý poháňa robustnú prevodovku.
Rada špecialistu Tomek Náradie:
Model DH 40 GPE je "pán stroj" pre každú poctivú údržbu alebo strojársku dielňu. Pokiaľ chcete dosiahnuť maximálnu presnosť pri práci s krížovým stolom, odporúčam pravidelne čistiť vodiace dráhy a po práci ich ľahko konzervovať olejom. Práve olejový kúpeľ prevodovky je kľúčom k tomu, že táto vŕtačka aj po desiatich rokoch intenzívneho používania beží ticho a bez vôle. Pri rezaní závitov odporúčame používať kvalitné závitorezné emulzie alebo oleje, ktoré spolu so vstavaným chladiacim systémom zaistia perfektný povrch závitu aj v tvrdej oceli.
Dodatočné parametre
| Kategória: | Stĺpové vŕtačky |
|---|---|
| EAN: | 4030635050213 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
