Sústruh na kov OPTIMUM® OPTIturn TH 5620
Kód: 3462170
Súvisiaci tovar
_3-celustove-sklucovadlo-s-centrickym-upinanim-o-315-mm-camlock-8.jpg?662f80ea
)
_priruba-o-315-mm-camlock-8.jpg?662f80ea
)
_otocny-hrot-optimum-s-kuzelom-mk-4.jpg?662f80ea
)
_suprava-vymennych-strediacich-hrotov-mk-4.jpg?662f80ea
)
_otocny-hrot-optimum-s-kuzelom-mk-5.jpg?662f80ea
)
_kliestiny-5c--suprava-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drziak-sada-swh-7-c.jpg?662f80ea
)
_nivelacny-prvok-se-2.jpg?662f80ea
)
Podrobný popis
- Upínanie vretena Camlock DIN ISO 702-2 č. 8
- Kalené a brúsené vreteno uložené v nastaviteľných kuželíkových ložiskách beží v olejovom kúpeli
- Zaručená hádzavosť čela vretena
- Uzavretá posuvová skriňa s rýchlym radením, všetky ozubené kolesá a hriadele kalené a brúsené beží v olejovom kúpeli
- Podstavec a lôžko stroje sú odliate z jedného kusu liatiny
- Vyberateľný mostík lôžka
- Kalené a brúsené vodiace plochy lôžka
- Centrálne mazanie vodiacich plôch
- Dorazová tyč so štyrmi vačkami na vypínanie pozdĺžneho posuvu

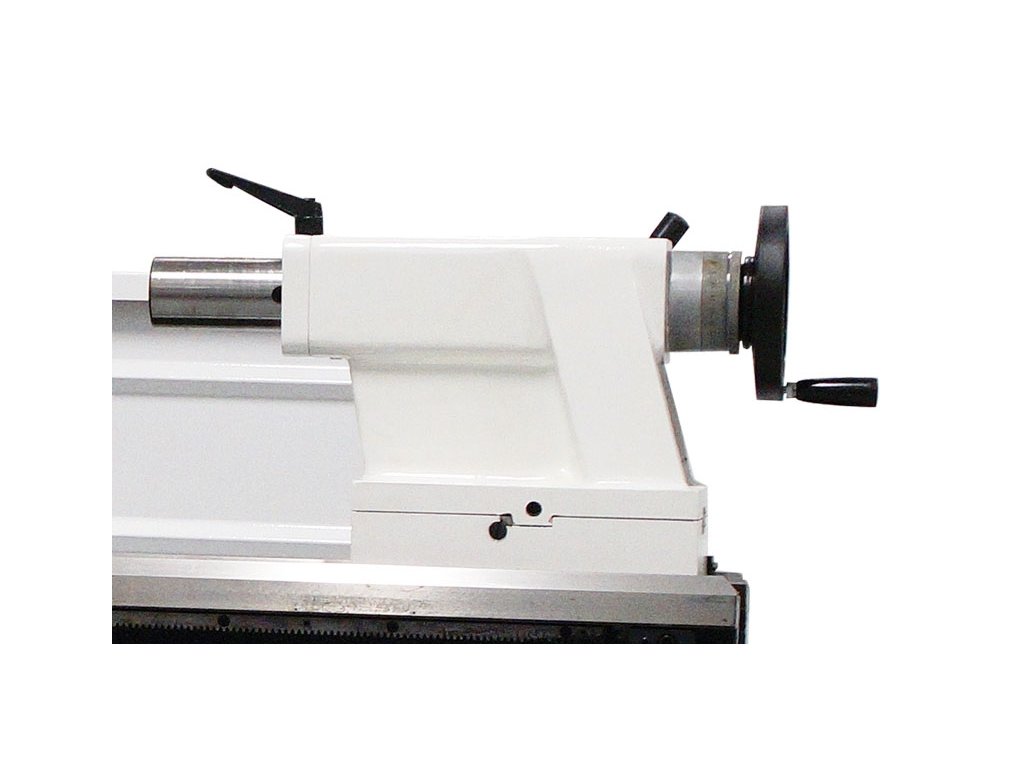

- Koník prestaviteľný o ±13 mm

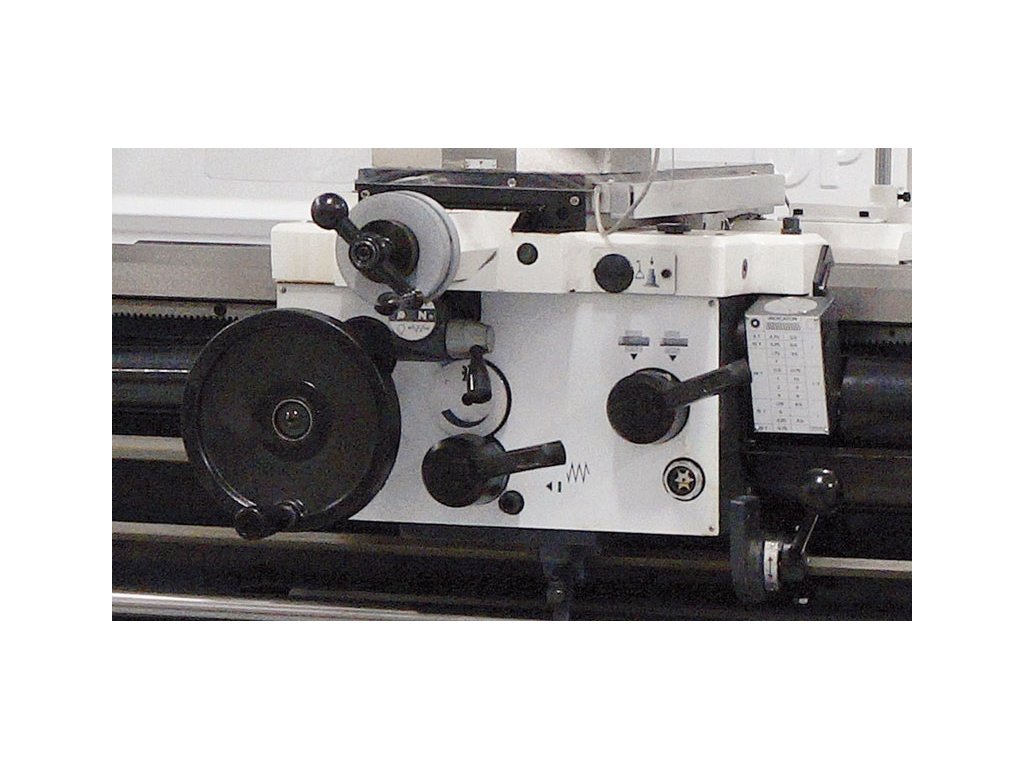

- Chod vpravo-vľavo prepínateľný ovládacou pákou priamo na suporte
- Podpäťový spínač, núdzový vypínač a istenie motora
- Mechanická nožná brzda vretena
- Prevedenie podľa DIN 8606 (nástrojárska presnosť)
- Digitálne odmeriavanie všetkých troch osí pomocou sklenených pravítok
- Skľučovadlo a upínacia doska nie je súčasťou dodávky
Rozsah dodávky
- 3-čeľusťové skľučovadlo O 315 mm
- Pevná luneta pre O 19 – 165 mm
- Pohyblivá luneta O 16 – 95 mm
- Chladiace zariadenie
- Stena ostreku
- Brzda vretena
- Držiak pre štvorhranné nože D 32×150 mm
- Závitový indikátor
- Rýchloupínací nožový držiak SWH 7-C
- Redukčné puzdro MK7/MK5
- Pevný hrot MK5 - 2 ks
- Halogénové svietidlo 50 W/24 V
- Kufrík s náradím
- Olejová náplň
- Digitálne odmeriavanie polohy DPA 21
Dodatočné parametre
| Kategória: | Klasické sústruhy na kov |
|---|---|
| EAN: | 4030635027833 |
| Značka: | OPTIMUM® |
| ? Příkon: | 7 500 W |
| ? Filtrovací příkon: | 7 500 - 7 999 W |
| ? Napětí: | 400 V |
| Hmotnost: | 2 720 kg |
| Výška hrotu: | 280 mm |
| Max. točný průměr nad ložem: | 560 mm |
| Max. točný průměr nad suportem: | 355 mm |
| Max. točný průměr bez můstku: | 790 mm |
| Šířka lože: | 350 mm |
| Vzdálenost mezi hroty: | 2 000 mm |
| Délka můstku: | 270 mm |
| Kužel vřetene: | MK7 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 8 |
| Otáčky: | 25 – 1 600 ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 10 – 2 500 ot/min |
| Počet rychlostních stupňů: | 12 |
| Průchod vřetene: | 80 mm |
| Posuv pinoly: | 180 mm |
| Kužel pinoly koníku: | MK5 |
| Posuv podélný: | 0,059 – 1,646 mm/ot. (35 ) |
| Posuv příčný: | 0,020 – 0,573 mm/ot. (35 ) |
| Max. posuv nožového suportu: | 130 mm |
| Max. posuv příčného suportu: | 316 mm |
| Závit metrický: | 0,2 – 14 mm/ot. (47 ) |
| Závit palcový: | 2 – 112 záv./1“ (60 ) |
| Závit trapézový: | 4 – 112 D.P. (50 ) |
| Závit modulový: | 0,1 – 7 M.P. (34 ) |
| Výkon motoru chladícího čerpadla: | 100 W |
| Rozměry (š × v × h): | 3 340 × 1 460 × 1 150 mm |
| Záruka: | 2 roky |
