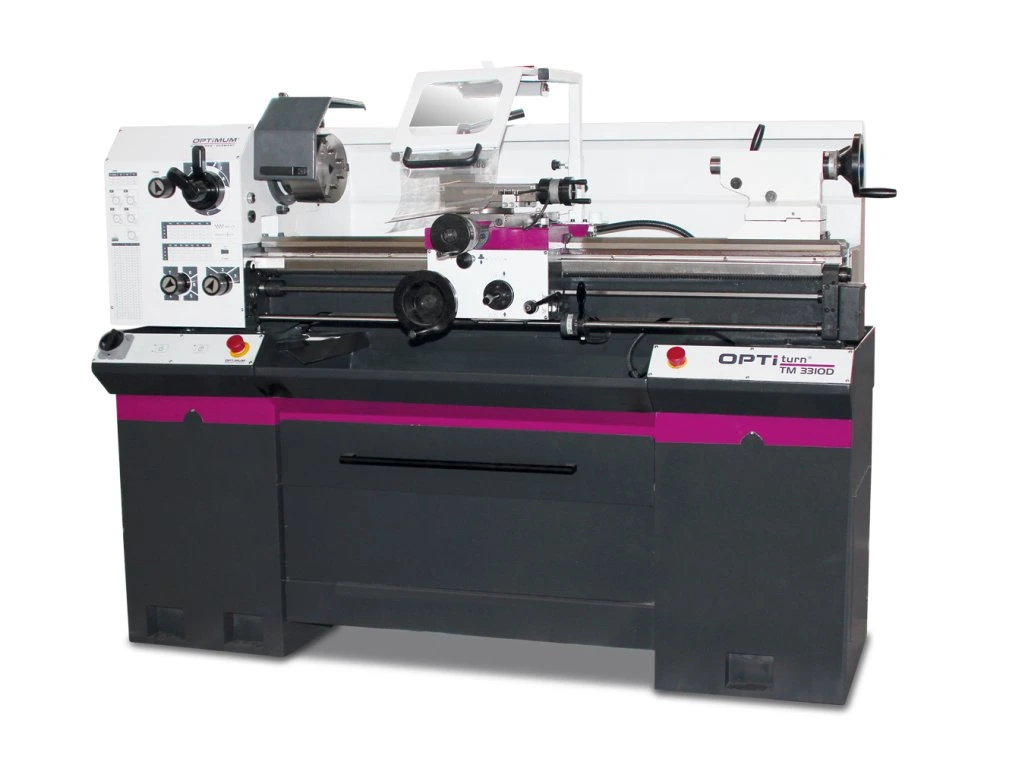

Sústruh OPTIMUM® OPTIturn TM 3310
Kód: 3403020
Súvisiaci tovar
_3-celustove-sklucovadlo-s-centrickym-upinanim-o-200-mm-camlock-4.jpg?662f80ea
)
_4-celustove-sklucovadlo-s-centrickym-upinanim-o-160-mm-camlock-4.jpg?662f80ea
)
_kliestinove-sklucovadlo-5c-c--4.jpg?662f80ea
)
_priruba-o-160-mm-camlock-4.jpg?662f80ea
)
_priruba-o-200-mm-camlock-4.jpg?662f80ea
)
_otocny-hrot-optimum-s-kuzelom-mk-3.jpg?662f80ea
)
_suprava-vymennych-strediacich-hrotov-mk3.jpg?662f80ea
)
_kliestiny-5c--suprava-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drziak-sada-swh-3-e.jpg?662f80ea
)
_vrtaky-hss--mk3--suprava-9-ks.jpg?662f80ea
)
_nivelacny-prvok-se-1.jpg?662f80ea
)
Podrobný popis
Profesionálna technológia Optimum
Hlavné prednosti
Sústruh OPTIMUM® OPTIturn TM 3310 definuje štandard vo svojej triede vďaka precíznemu mechanickému spracovaniu a dôrazu na bezpečnosť podľa EN 23125. Základom stroja sú indukčne kalené a brúsené vodiace dráhy osi Z, ktoré zaručujú plynulý posuv suportu bez zadrhávania. Všetky elektrické komponenty pracujú v bezpečnom 24V DC okruhu. Srdcom pohonu je vreteno uložené v nastaviteľných presných kuželíkových ložiskách, ktoré v spojení s prevodovkou v olejovom kúpeli zaisťuje tichý chod a vysoký krútiaci moment aj pri nízkych otáčkach.
01
Hádzavosť pod 0,015 mm
Garantovaná presnosť čela vretena umožňuje lícovanie a výrobu dielov v najprísnejších toleranciách.
02
Upínanie Camlock č. 4
Priemyselný štandard pre bleskovú výmenu skľučovadiel a lícnych dosiek s absolútnou bezpečnosťou proti uvoľneniu.
03
Dvojkanálová bezpečnosť
Moderná elektronika s núdzovými vypínačmi a motorovou brzdou chráni obsluhu aj stroj pri nečakaných situáciách.
04
Ozubené kolesá v oleji
Posuvová aj závitová prevodovka má kolesá bežiace v olejovom kúpeli, čo minimalizuje opotrebenie a hluk.
05
Jemná stupnica 0,02 mm
Ručné kolesá sú vybavené noniem s delením 0,02 mm (priečny posuv) pre maximálny cit pri odoberaní špon.
06
Kalené vreteno MK5
Vysoká tuhosť uloženia hlavného vretena v kuželíkových ložiskách zaručuje stabilitu pri ťažkom hrubovaní.
Rozsah nasadenia
Využitie
Technický list
Kompletná špecifikácia
Pracovný rozsah a točné priemery
Tento rozmer určuje maximálny priemer disku alebo príruby, ktorú je možné na stroji bezpečne obrobiť.
Určuje priechodnosť materiálu nad saňami sústruhu. Dôležité pre obrábanie dlhých hriadeľov s väčším priemerom.
Vzdialenosť od stredu vretena k vodiacim plochám lôžka.
Nadštandardná šírka 190 mm zaisťuje tuhosť suportu a presnosť pri ťažšom obrábaní.
Posuvy a rezanie závitov
Široká škála strojných posuvov na dosiahnutie dokonale hladkého povrchu.
Automatický priečny posuv uľahčuje čelné sústruženie veľkých plôch a diskov.
Pokrýva všetky štandardné jemné aj hrubé metrické závity bez nutnosti výmeny ozubených kolies pre každý rozmer.
Rozsah pohybu nožových saní určený na sústruženie krátkych kužeľov a čelné operácie.
Koník a parametre motora
Robustný koník na presné vŕtanie a podoprenie ťažších obrobkov otočným hrotom.
Dostatočný rozsah výsuvu na vŕtanie hlbokých dier cez pinolu.
Trojfázový motor s elektrickou brzdou zaisťuje rýchle zastavenie a silný ťah aj pod záťažou.
Stroj vyžaduje pevnú inštaláciu na rovný betónový podklad na zachovanie garantovanej presnosti.
Bohatá základná výbava
Obsah balenia
1
OPTIturn TM 3310
Hrotový sústruh s vodiacou a ťažnou skrutkou
2

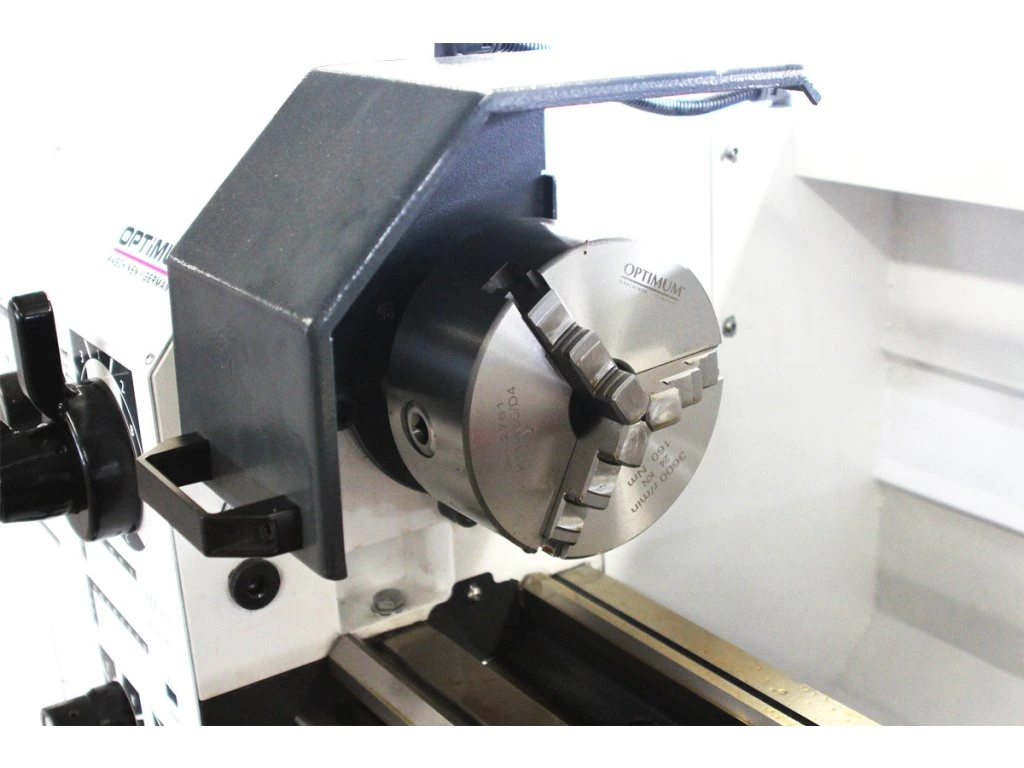

Trojčeľusťové skľučovadlo O 160 mm
Prevedenie Camlock č. 4 pre bleskovú výmenu
3
Podstavec stroja
Stabilná oceľová konštrukcia s núdzovými vypínačmi
4

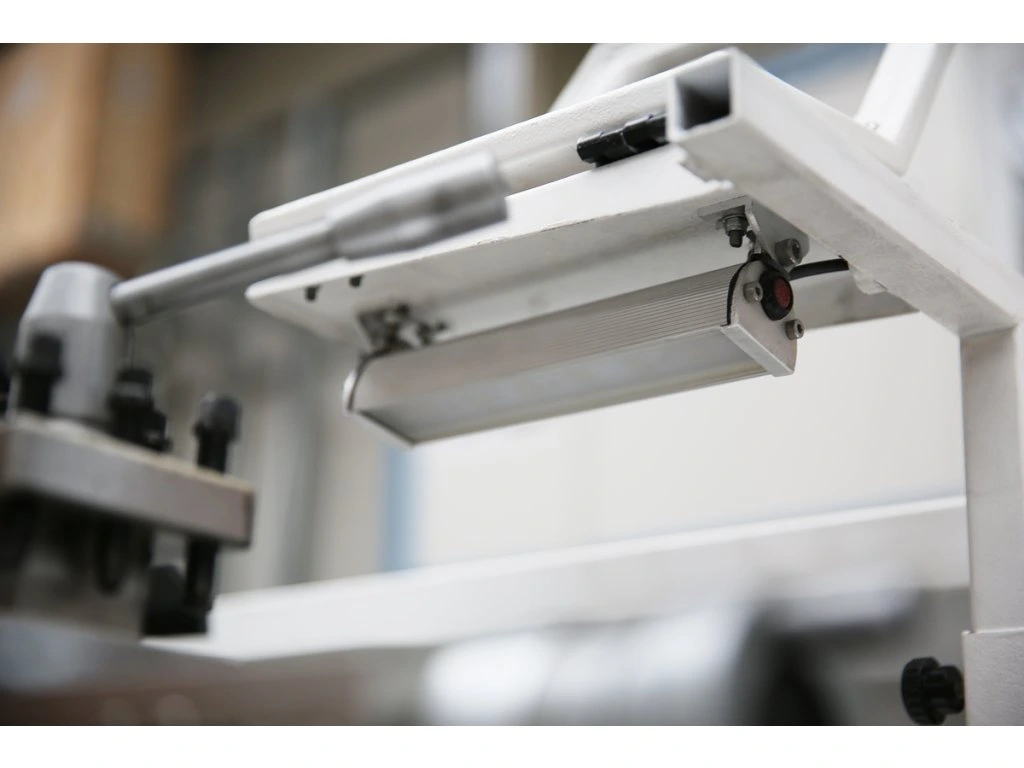

LED osvetlenie
Sústredené svetlo pre prácu bez tieňov
5
Príslušenstvo
4stranný držiak 16mm, redukcia MK 5/3, hrot MK 3, súprava kolies a náradia
Často kladené otázky
Otázky a odpovede
Štandardný model TM 3310 má mechanickú prevodovku s 9 stupňami. Pre plynulú reguláciu otáčok v rozsahu 11–2500 ot/min zvoľte verziu Vario, ktorá je vybavená frekvenčným meničom Lenze a ponúka vyšší komfort pri obrábaní rôznych priemerov.
Camlock je najrýchlejší a najbezpečnejší spôsob upínania skľučovadiel. Skľučovadlo drží 6 pevných čapov, ktoré sa pootočením kľúča o 180 ° pevne uzamknú. Je to štandard pri priemyselných sústruhoch, ktorý eliminuje vibrácie a hádzanie.
Áno, pomocou priloženej sady výmenných ozubených kolies (lyry) je možné sústruh nastaviť na rezanie Whitworthových (palcových), modulových i diametrálnych závitov podľa tabuľky na vreteníku.
Vreteník a posuvová skriňa majú vlastné olejové náplne s olejznakmi. Suport a vodiace dráhy sa mažú manuálne pomocou mazacích bodov a olejničky (odporúčame pred každou smenou).
Áno, vzhľadom k trojfázovému motoru 1,5 kW a rozbehom odporúčame istenie 16A s charakteristikou C, aby nedochádzalo k vybaveniu ističa pri štarte stroja alebo pri náhlom zaťažení.
Dodatočné parametre

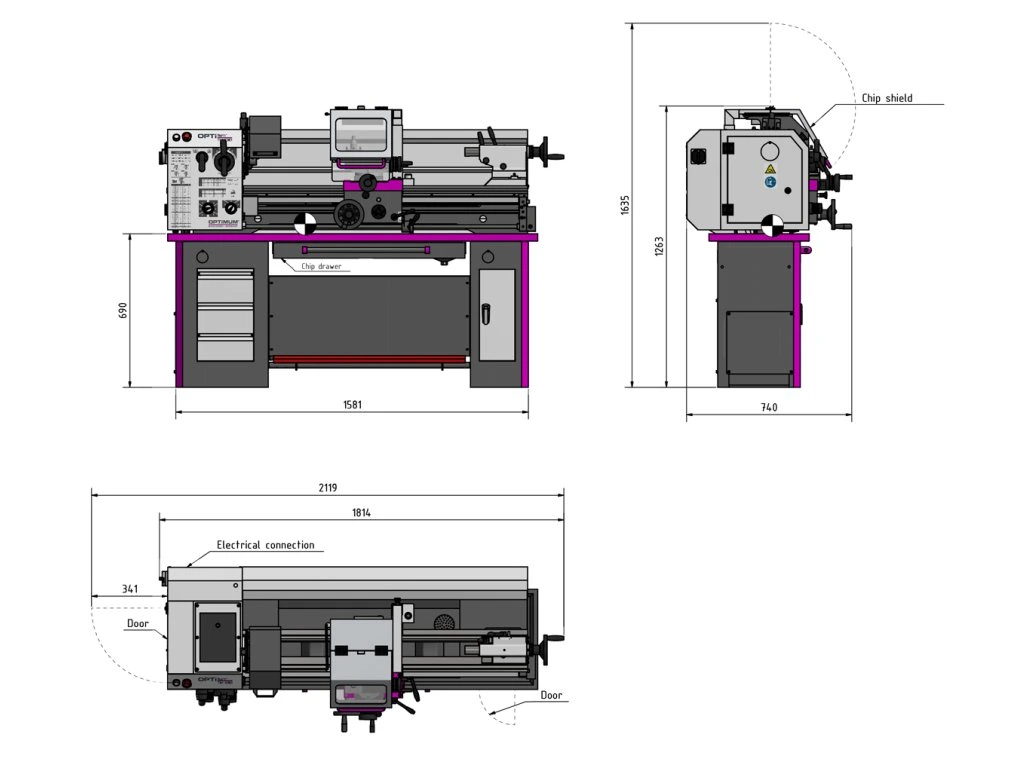

| Kategória: | Klasické sústruhy na kov |
|---|---|
| EAN: | 4030635035401 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Výška hrotu: | 165 mm |
| Max. točný průměr nad ložem: | 330 mm |
| Max. točný průměr nad suportem: | 216 mm |
| Šířka lože: | 190 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetene: | MK5 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 4 |
| Otáčky: | 65–2000ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 11–2500ot/min |
| Počet rychlostních stupňů: | 9 |
| Průchod vřetene: | 38 mm |
| Kužel pinoly koníku: | MK3 |
| Průměr pinoly: | 38 mm |
| Zdvih pinoly: | 100 mm |
| Posuv podélný: | 0,02 –0,4 mm/ot. (24 ) |
| Posuv příčný: | 0,01 –0,2 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 90 mm |
| Max. posuv příčného suportu: | 168 mm |
| Závit metrický: | 0,4 – 10 mm/ot. (26 ) |
| Elektrické připojení: | 400 V |
| Rozměry (š × v × h): | 1760×1320×745mm |
| Hmotnost: | 440 kg |
