Podrobný popis
Digitálna presnosť a priemyselný výkon
Hlavné prednosti
Sústruh OPTIMUM® OPTIturn TM 3310 D je evolúciou obľúbeného radu TM, ktorý pridáva kľúčový prvok pre moderné obrábanie: digitálne odmeriavanie DPA 31 Plus. Toto zariadenie výrazne zvyšuje pracovnú presnosť, znižuje chybovosť a skracuje časy nastavenia vďaka prehľadnému zobrazeniu pozície všetkých suportov na 8-miestnom displeji. Stroj je postavený na tuhom liatinovom lôžku s indukčne kalenými vodiacimi dráhami a disponuje vretenom uloženým v presných kuželíkových ložiskách. Všetky ovládacie prvky, vrátane bezpečnostných ručných kolies a núdzových vypínačov, zodpovedajú najprísnejším európskym normám EN 23125 a EN ISO 13849.
01
Digitálny systém DPA 31 Plus
Odmeriavanie osí X, Y, Z0 a Z na prehľadnom paneli eliminuje chyby pri odčítaní z nonia a zvyšuje produktivitu o desiatky percent.
02
Hádzavosť vretena pod 0,015 mm
Precízne uloženie vretena Camlock č. 4 v kuželíkových ložiskách zaručuje extrémnu presnosť aj pri ťažkom hrubovaní.
03
Kalené a brúsené dráhy
Vodiace plochy osi Z sú kalené a jemne brúsené, čo zaisťuje hladký posuv suportu a minimálne opotrebenie v čase.
04
Prevodovka v olejovom kúpeli
Ozubené kolesá posuvovej prevodovky pracujú v oleji, čo garantuje tichý chod a bezproblémový prenos sily motora 1,5 kW.
05
Bezpečnostná elektronika DC 24V
Všetky elektrické diely pracujú v bezpečnom napätí. Súčasťou je motorová brzda a núdzové vypínače na oboch stranách podstavca.
06
Magnetické pásky a lišty
Kombinácia meracej lišty s čítacou hlavou na pozdĺžnom suporte a magnetických pásikov na priečnom suporte zaisťuje vysokú odolnosť a presnosť.
Oblasti nasadenia
Využitie
Technický list
Kompletná špecifikácia
Pracovné rozsahy a točné rozmery
Umožňuje obrábanie diskov, prírub a rozmerných súčastí až do priemeru 330 mm.
Určuje priechodnosť materiálu nad saňami sústruhu pri pozdĺžnom sústružení.
Široké lôžko 190 mm poskytuje suportu stabilnú základňu a zabraňuje chveniu noža v reze.
Pracovný priestor pre dlhé hriadele. Pri použití liniet (voliteľné) je možné obrábať aj veľmi štíhle dielce.
Pohon, prevodovka a posuvy
Mechanická prevodovka ponúka 9 stupňov pre optimálne nastavenie krútiaceho momentu. (Verzia Vario plynulo 11–2500 ot/min).
Široká škála pozdĺžnych posuvov na dosiahnutie dokonale hladkého povrchu.
Automatický priečny posuv uľahčuje čelné sústruženie a zvyšuje kvalitu rovinnosti plochy.
Závitová prevodovka pokrýva všetky štandardné metrické závity používané v technickej praxi.
Vreteno, koník a elektrické údaje
Rýchloupínací systém pre skľučovadlá. Čapy Camlock zaručujú bezpečné a vysoko súosé upevnenie.
Stabilný koník s pinolou s priemerom 38 mm a zdvihom 100 mm na vŕtanie a podoprenie obrobkov.
Silný trojfázový motor s elektrickou brzdou. Pre optimálny rozbeh odporúčame istič 16A char. C.

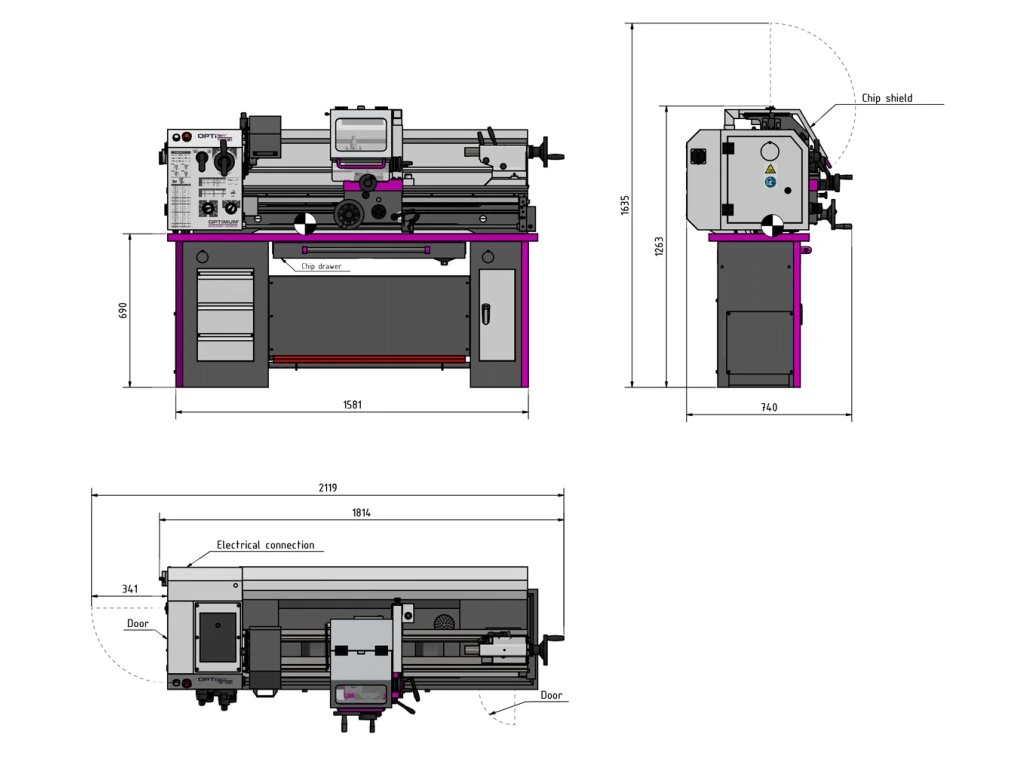

Stroj vyžaduje pevnú inštaláciu. Celková šírka vrátane podstavca a ovládacích prvkov.
Kompletná výbava do začiatku
Obsah balenia
1

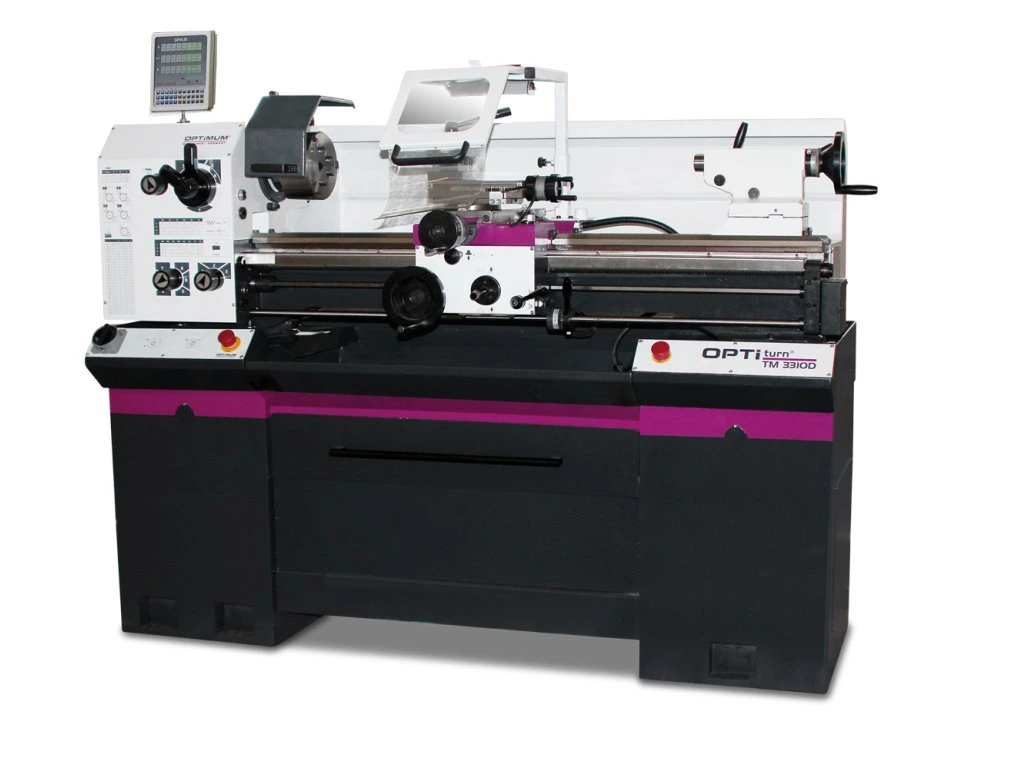

OPTIturn TM 3310 D
Sústruh s integrovaným digitálnym odmeriavaním DPA 31 Plus
2

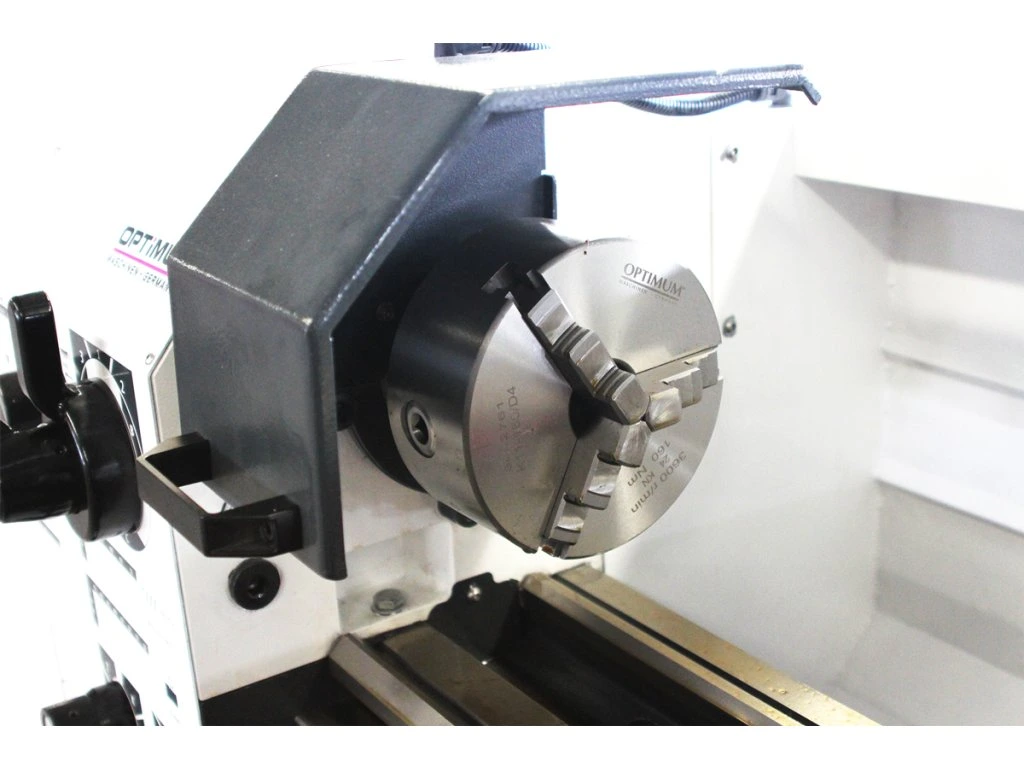

Trojčeľusťové skľučovadlo O 160 mm
Systém Camlock č. 4 pre bleskovú výmenu
3

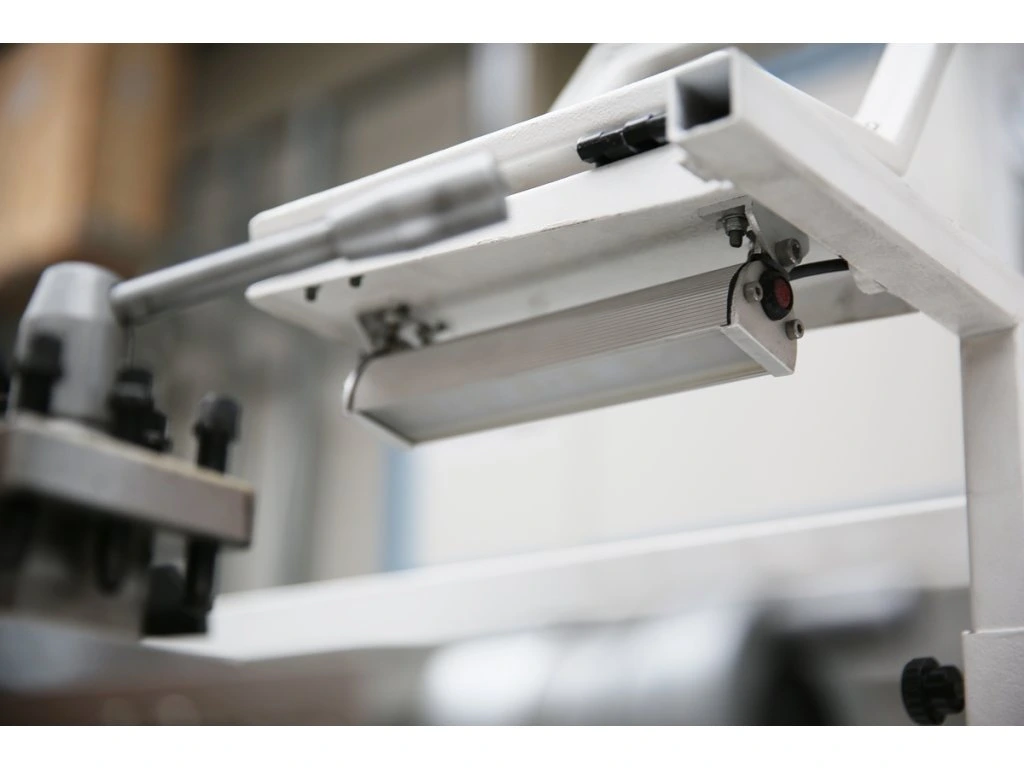

LED osvetlenie stroja
Pracovné svetlo s vysokou intenzitou
4
Podstavec a príslušenstvo
Stabilný podstavec, nožový držiak 16mm, hrot MK3, redukcia MK5/MK3
5
Náradie a náplne
Súprava výmenných kolies, olejová náplň a nastavovacie náradie
Často kladené otázky
Otázky a odpovede
Na priečnom a nožovom suporte sú použité magnetické pásiky namiesto klasických sklenených pravítok. Ich výhodou je kompaktnosť a extrémna odolnosť proti oleju, chladiacej emulzii a kovovým trieskam, čo u týchto pohyblivých častí zaručuje bezproblémový chod bez rizika poškodenia merítka.
Áno, pomocou priloženej sady výmenných kolies a tabuľky na stroji je možné sústruh nastaviť na rezanie Whitworthových (palcových), modulových i diametrálnych závitov. Metrické závity sa nastavujú pákami priamo na prevodovke.
Camlock je priemyselný štandard pre bleskové a bezpečné upínanie skľučovadiel. Skľučovadlo drží 6 pevných čapov, ktoré pootočením kľúča o 180 ° pevne uzamknete. Je to oveľa bezpečnejšie ako staršie systémy na závit, pretože skľučovadlo sa nemôže pri reverzácii alebo brzdení vyskrutkovať.
Vreteník a posuvová skriňa majú vlastné olejové náplne s olejoznakmi. Ozubené kolesá pracujú v olejovom kúpeli, čo výrazne znižuje hlučnosť a opotrebenie. Vodiace plochy a suporty sa mažú manuálne pomocou olejničky a mazacích bodov.
Áno, vzhľadom na trojfázový motor 1,5 kW a mechanické rozbehy prevodovky dôrazne odporúčame istenie 16A s charakteristikou C, aby nedochádzalo k vybaveniu ističa pri štarte vretena v najvyšších otáčkach.
Dodatočné parametre
| Kategória: | Klasické sústruhy na kov |
|---|---|
| EAN: | 4030635040702 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
| Výška hrotu: | 165 mm |
| Max. točný průměr nad ložem: | 330 mm |
| Max. točný průměr nad suportem: | 216 mm |
| Šířka lože: | 190 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetene: | MK5 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 4 |
| Otáčky: | 65–2000ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 11–2500ot/min |
| Počet rychlostních stupňů: | 9 |
| Průchod vřetene: | 38 mm |
| Kužel pinoly koníku: | MK3 |
| Průměr pinoly: | 38 mm |
| Zdvih pinoly: | 100 mm |
| Posuv podélný: | 0,02 –0,4 mm/ot. (24 ) |
| Posuv příčný: | 0,01 –0,2 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 90 mm |
| Max. posuv příčného suportu: | 168 mm |
| Závit metrický: | 0,4 – 10 mm/ot. (26 ) |
| Elektrické připojení: | 400 V |
| Rozměry (š × v × h): | 1760×1320×745mm |
| Hmotnost: | 440 kg |
