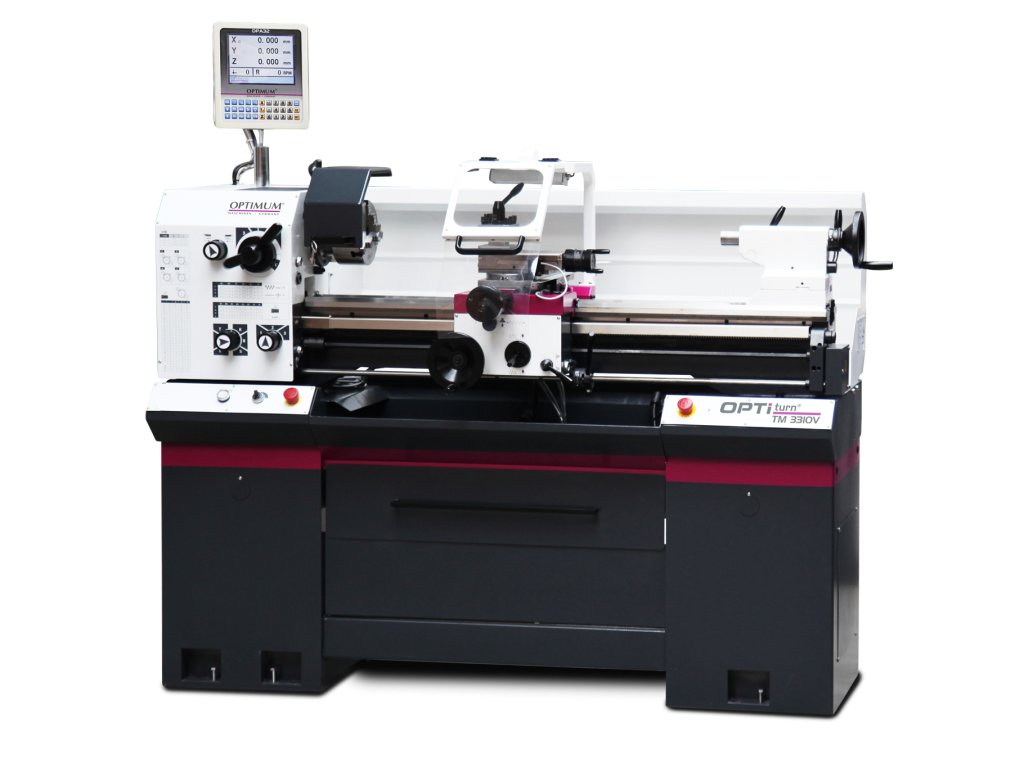

Sústruh OPTIturn OPTIMUM® TM 3310V
Kód: 3403027
Súvisiaci tovar
_3-celustove-sklucovadlo-s-centrickym-upinanim-o-200-mm-camlock-4.jpg?662f80ea
)
_4-celustove-sklucovadlo-s-centrickym-upinanim-o-160-mm-camlock-4.jpg?662f80ea
)
_kliestinove-sklucovadlo-5c-c--4.jpg?662f80ea
)
_priruba-o-160-mm-camlock-4.jpg?662f80ea
)
_priruba-o-200-mm-camlock-4.jpg?662f80ea
)
_otocny-hrot-optimum-s-kuzelom-mk-3.jpg?662f80ea
)
_suprava-vymennych-strediacich-hrotov-mk3.jpg?662f80ea
)
_kliestiny-5c--suprava-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drziak-sada-swh-3-e.jpg?662f80ea
)
_vrtaky-hss--mk3--suprava-9-ks.jpg?662f80ea
)
_nivelacny-prvok-se-1.jpg?662f80ea
)
Podrobný popis
Profesionálna technológia pre mechanikov
Hlavné prednosti
Sústruh OPTIturn OPTIMUM® TM 3310V predstavuje moderné poňatie klasického obrábacieho stroja, ktorý kombinuje robustnú mechaniku s pokročilou elektronikou. Hlavným lákadlom je plynulá regulácia otáčok riadená frekvenčným meničom Lenze, ktorá umožňuje nastaviť ideálnu reznú rýchlosť bez nutnosti zastavovania stroja. Spolu s 3-osým digitálnym odmeriavaním DPA 32 eliminujete chyby pri odčítaní z nonia a dosiahnete úplnú presnosť pri každom obrobku. Stroj vyniká tuhosťou vďaka 470 kg šedej liatiny a kaleným vodiacim dráham, čo zaisťuje minimálne vibrácie a house-prúd povrch aj pri náročnom hrubovaní. TM 3310V je ideálnou voľbou na výrobu presných hriadeľov, metrických závitov, opravy strojných súčastí i precízne lícovanie v nástrojárňach.
01
Vario systém
Plynulá regulácia otáčok (14–2800 ot/min) dovoľuje presné nastavenie rezných podmienok pre rôzne materiály aj priemery.
02
Odmeriavanie DPA 32
Digitálny systém s vysokým rozlíšením šetrí čas pri meraní a radikálne zvyšuje presnosť sústruženia.
03
Elektrická brzda
Výkonný motor je vybavený elektrickou brzdou pre okamžité zastavenie vretena, čo zvyšuje efektivitu aj bezpečnosť.
04
Upínanie Camlock
Systém Camlock DIN ISO 702-2 č. 4 umožňuje bleskovú a presnú výmenu skľučovadiel bez zdĺhavého centrovania.
05
Tichý a stabilný chod
Vreteno je uložené v nastaviteľných presných kuželíkových ložiskách s hádzavosťou čela pod 0,015 mm.
06
Liatinová konštrukcia
Tuhé lôžko s vystužením pohlcuje vibrácie a zaručuje stabilitu geometrie stroja aj pri vysokom zaťažení.
Oblasti použitia
Využitie
Technický list
Technické parametre
Vreteník a pohon
Trojfázový motor 1,5 kW v spolupráci s frekvenčným meničom zaisťuje konštantnú silu aj v nízkych otáčkach.
Vnútorné o 38 mm dovoľuje prestrčiť tyčovinu vreteníkom pre sériovú výrobu čapov a spojovacích súčastí.
Camlock upínanie zaručuje hádzavosť pod 0,015 mm a bleskovú výmenu skľučovadiel.
Posuvy a závitovanie
Široký rozsah na rezanie závitov bez nutnosti manuálnej výmeny kolies na bežné stúpanie.
Veľký počet stupňov posuvu zaisťuje ideálnu reznú rýchlosť na hrubovanie aj dokončovanie povrchu.
Nožový suport je otočný pre sústruženie krátkych kužeľov.
Dizajn a rozmery
Štandardný kužeľ MK 3 umožňuje upnutie otočných hrotov a vŕtacích skľučovadiel.

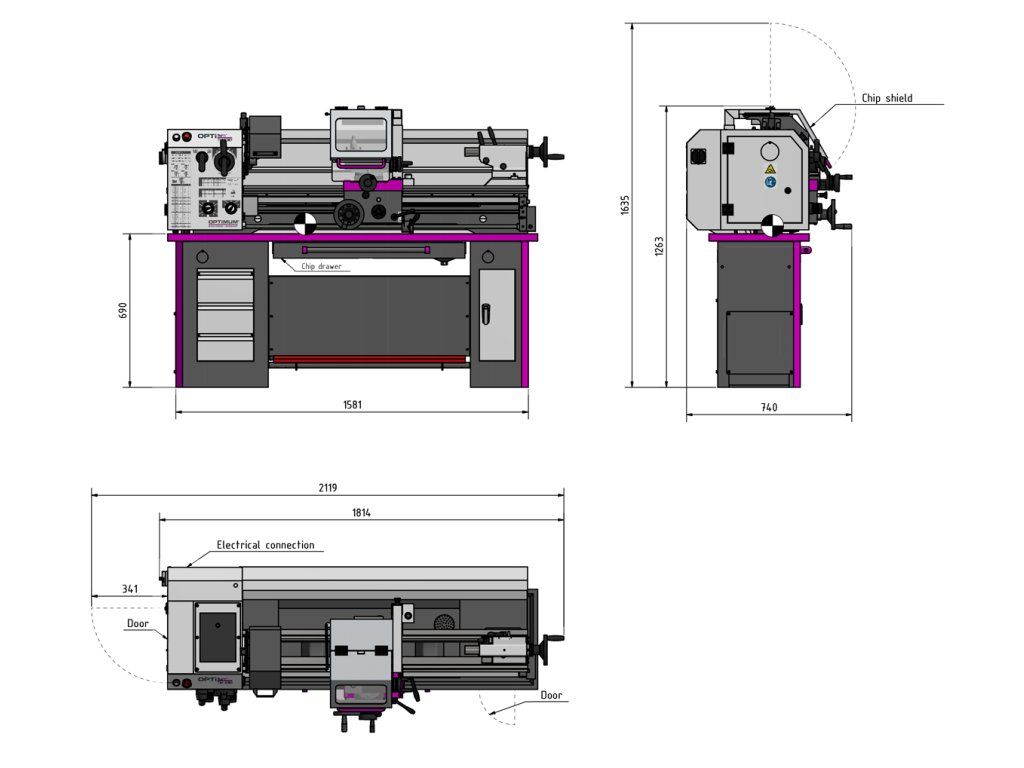

Optimálne rozmery pre profesionálne dielne, ktoré vyžadujú 1m pracovnú dĺžku pri zachovaní kompaktnosti.
Široké a rebrované lôžko zo šedej liatiny minimalizuje prehnutie pod tlakom nástroja.
Čo nájdete v zásielke
Rozsah dodávky
1
Sústruh OPTIturn TM 3310V
Vrátane digitálneho odmeriavania DPA32 a podstavca
2

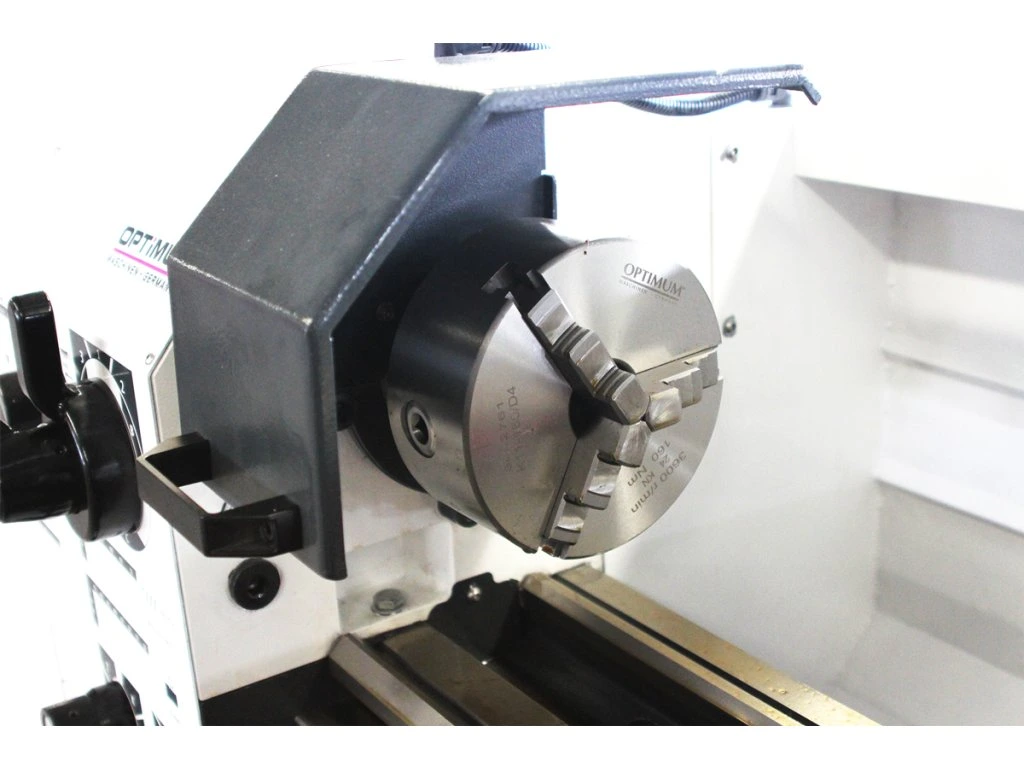

Trojčeľusťové skľučovadlo O 160 mm
Upínací systém Camlock č. 4 pre presné upnutie
3
Štvorstranný nožový držiak
Pre nože so stopkou do 16 mm
4
Pevný hrot MK 3 a redukčné puzdro
MK 5 / MK 3 pre koník a vreteno
5
Olejová náplň a súprava kolies

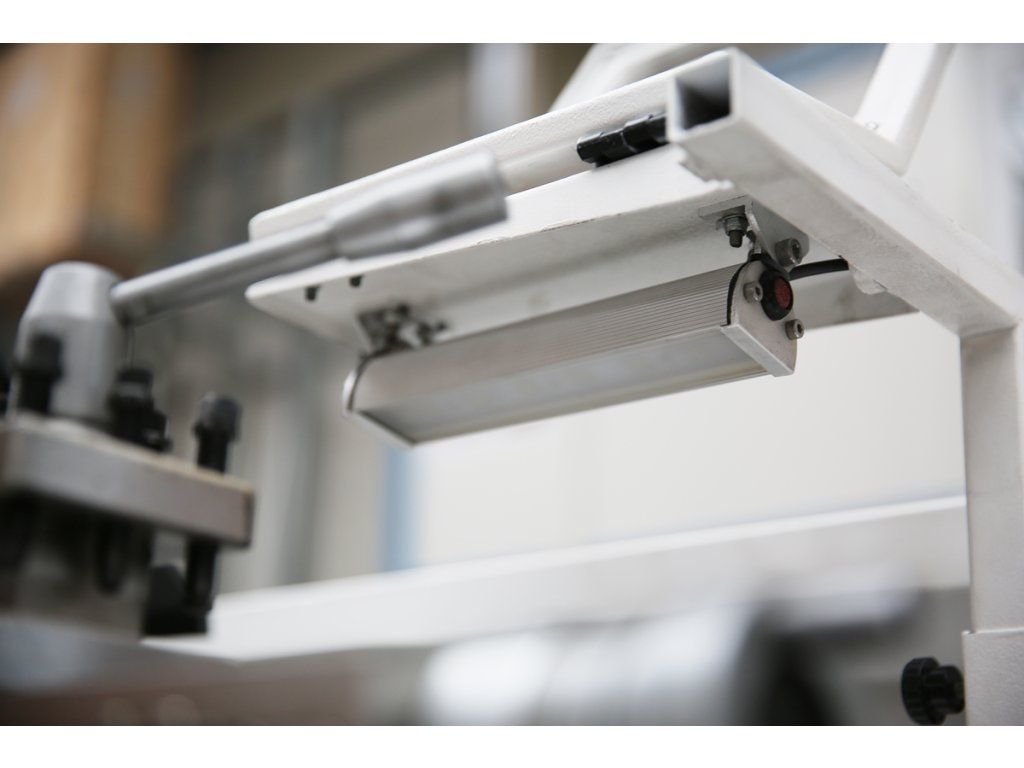

Vrátane nastavovacieho náradia a LED osvetlenia stroja
Často kladené otázky
Otázky a odpovede
Nie, tento profesionálny model TM 3310V vyžaduje trojfázové napájanie 400 V. Je určený na prevádzku v dielňach, kde je stabilita napájania kľúčová pre výkon frekvenčného meniča a motora.
Otáčky regulujete jednoducho otočným voličom na ovládacom paneli. Aktuálnu hodnotu vidíte priamo na digitálnom displeji. Stroj má navyše 6 mechanických rýchlostných stupňov na zaistenie maximálneho momentu v každom rozsahu.
Áno, model TM 3310V je dodávaný s už namontovaným 3osým digitálnym odmeriavaním DPA 32. Výrazne to zjednodušuje prácu, eliminuje chyby a zrýchľuje produkciu čapov a hriadeľov.
Ide o upínací systém skľučovadla pomocou čapov s excentrickým zámkom. Výmena skľučovadla trvá len desiatky sekúnd a zaručuje veľmi vysokú presnosť usadenia, čo je kľúčové pre hádzavosť pod 0,015 mm.
Rada špecialistu Tomek Náradie:
Sústruh TM 3310V je "držiak", ktorý vás v dielni nesklame. Vďaka frekvenčnému meniču si môžete dovoliť sústružiť čelá veľkých priemerov s plynulým zvyšovaním otáčok pri postupe k osi, čo zaisťuje perfektný povrch. Pri inštalácii odporúčam stroj dokonale vyrovnať na betónovom základe pomocou presnej strojovej vodováhy – pri stroji tejto dĺžky (1 m medzi hrotmi) je to kritické pre súososť pri sústružení dlhých hriadeľov. Nezabudnite pravidelne kontrolovať olej v posuvovej prevodovke cez olejoznak, sústruh sa vám odvďačí tichým chodom po celé desaťročia!
Dodatočné parametre
| Kategória: | Klasické sústruhy na kov |
|---|---|
| EAN: | 4030635044618 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
