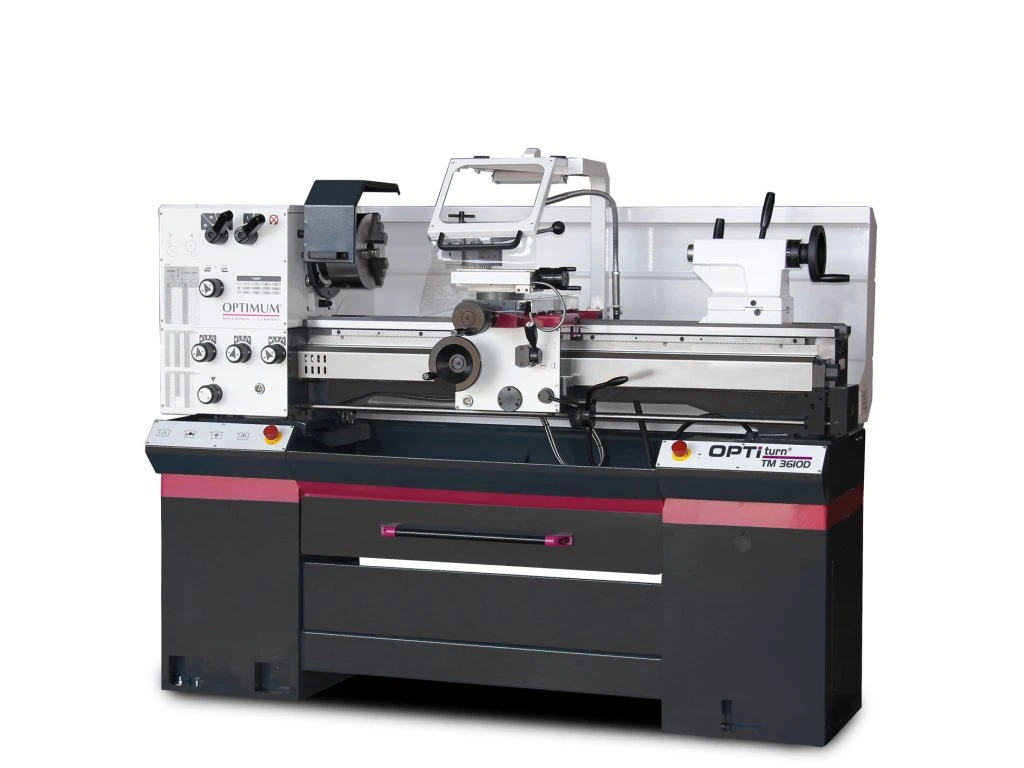

Sústruh OPTIturn OPTIMUM® TM 3610
Kód: 3403030
Súvisiaci tovar
_otocny-hrot-optimum-s-kuzelom-mk-3.jpg?662f80ea
)
_suprava-vymennych-strediacich-hrotov-mk3.jpg?662f80ea
)
_kliestiny-5c--suprava-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drziak-sada-swh-3-e.jpg?662f80ea
)
_vrtaky-hss--mk3--suprava-9-ks.jpg?662f80ea
)
_nivelacny-prvok-se-2.jpg?662f80ea
)
Podrobný popis
Nemecká konštrukcia pre nekompromisnú presnosť
Hlavné prednosti
Univerzálny sústruh OPTIturn OPTIMUM® TM 3610 je navrhnutý pre náročné mechaniky a nástrojárne, ktoré vyžadujú vysoký výkon v kompaktnom prevedení. Tento stroj o váhe 608 kg vyniká špičkovou stabilitou a precíznym uložením vretena, ktoré zaručuje hádzavosť pod 0,015 mm. Unikátnym prvkom v tejto kategórii je veľký priechod vretena 52 mm, Ktorý umožňuje obrábanie dlhých tyčí veľkých priemerov. Všetky ozubené kolesá a hriadele sú kalené, brúsené a bežia v olejovom kúpeli, čo zaisťuje tichý chod a extrémnu životnosť. Stroj je dodávaný s bohatým príslušenstvom vrátane lunet a trojčeľusťového skľučovadla, čo z neho robí okamžite pripravené pracovisko na výrobu hriadeľov, čapov a závitov.
[Image of lathe machine parts labeled]
01
Masívne vreteno 52 mm
Nadštandardný priechod vretena dovoľuje obrábanie tyčových materiálov do priemeru 50 mm priamo cez vreteník.
02
Upínanie Camlock
Priemyselný štandard Camlock DIN ISO 702-2 č. 5 umožňuje bleskovú výmenu skľučovadiel s vysokou opakovateľnou presnosťou.
03
Nožná brzda
Mechanická nožná brzda zaisťuje okamžité núdzové zastavenie vretena, čo radikálne zvyšuje bezpečnosť práce.
04
Presné navádzanie
Kalené a brúsené vodiace dráhy lôžka osi Z zaručujú hladký posuv suportu a dlhodobú stálosť geometrie stroja.
05
Bohatá prevodovka
Umožňuje rezanie 26 metrických a 34 palcových závitov bez nutnosti zložitej manuálnej výmeny kolies.
06
Liatinová tuhosť
Poctivých 608 kg šedej liatiny efektívne pohlcuje vibrácie pri hrubovaní a zaisťuje zrkadlový povrch pri hladení.
Kde TM 3610 exceluje
Využitie
Technický list
Kompletné technické parametre
Vreteník a otáčky
Rozsah v 8 rýchlostných stupňoch umožňuje silové vŕtanie veľkými priemermi aj vysokorýchlostné dokončovanie povrchov.
Garantovaná mikrónová presnosť čelá vretena je kľúčová pre výrobu vysoko presných strojárskych súčastí.
SystémCamlock č. 5 zaisťuje bezpečné upnutie a bleskovú výmenu skľučovadiel bez zdĺhavého skrutkovania.
Výkonný motor 400V s ochranným ističom poskytuje stabilný krútiaci moment aj v nízkych otáčkach pri hlbokom úbere.
Posuvy a závitovanie
Umožňuje rezanie všetkých bežných metrických závitov bez nutnosti častej výmeny ozubených kolies v prevodovke.
Kompletný rozsah pre palcové závity, nevyhnutný pre opravy hydrauliky a techniky zo zámoria.
Vysoký počet 32 stupňov posuvu umožňuje nastaviť optimálny úber materiálu na hrubovanie aj finálne hladenie.
Koník a rozmery lôžka
Morse kužeľ MK 3 umožňuje upnutie bežných otočných hrotov a vŕtacích skľučovadiel na vŕtanie v osi.
Masívna pinola o priemere 42 mm zaisťuje tuhosť pri vŕtaní a podopieraní ťažších kusov.
Robustný stroj s pracovnou dĺžkou 1 m si vyžaduje plochu cca 2 metre dĺžky pre bezpečná manipulácia.
Čo nájdete v zásielke
Rozsah dodávky
1
OPTIturn TM 3610
Profesionálny hrotový sústruh s podstavcom
2
3-čeľusťové skľučovadlo o 200 mm
Masívne univerzálne skľučovadlo Camlock
3
Lunety (pevná + pohyblivá)
Pevná o 100 mm a pohyblivá o 95 mm pre dlhé hriadele
4
Štvorstranný nožový držiak
Klasický držiak na upnutie až 4 nožov naraz
5
Pevné hroty a redukcia
2× pevný hrot MK 3 a redukčné puzdro MK 6 / MK 3
6
Servisná výbava
LED osvetlenie, sada výmenných kolies a náradia
Často kladené otázky
Otázky a odpovede
Nie, model TM 3610 vyžaduje trojfázové napájanie 400 V. Je určený pre profesionálne nasadenie, kde je stabilita výkonu a vysoký krútiaci moment trojfázového motora kľúčový pre kvalitný povrch.
Camlock (D1-5) umožňuje vymeniť skľučovadlo za lícnu dosku alebo klieštinový upínač počas niekoľkých desiatok sekúnd pomocou aretačných čapov. Navyše zaručuje veľmi vysokú opakovateľnú súososť a pevnosť spoja.
Áno, stroj to umožňuje dvoma spôsobmi: natočením nožového suportu pre krátke kužele, alebo vyosením koníka o ± 10 mm na sústruženie dlhých, pozvoľných kužeľov.
Áno, v rozsahu dodávky nájdete trojčeľusťové skľučovadlo, obe lunety, pevné hroty aj sadu výmenných kolies pre závity. Stačí doplniť olejovú náplň (súčasťou) a môžete začať pracovať.
Rada špecialistu Tomek Náradie:
Sústruh TM 3610 je poctivý stroj, ktorý v dielni prežije generácie. 52 mm priechod vretena je obrovskou výhodou, ktorú v tejto cenovej triede bežne nenájdete – umožní vám pracovať s materiálom, na ktorý by ste predtým potrebovali oveľa väčší stroj. Pri inštalácii dbajte na dokonalé vyrovnanie lôžka pomocou presnej strojovej vodováhy. Aj malý náklon môže pri stroji s váhou 600 kg ovplyvniť presnosť súbehu hrotov. Tiež odporúčam po prvých 50 hodinách prevádzky vymeniť olej v olejovom kúpeli, vypláchnete tým prípadné nečistoty z výroby a zaistíte prevodom hladký chod na ďalšie roky!
Dodatočné parametre
| Kategória: | Klasické sústruhy na kov |
|---|---|
| EAN: | 4030635050619 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 400 V |
