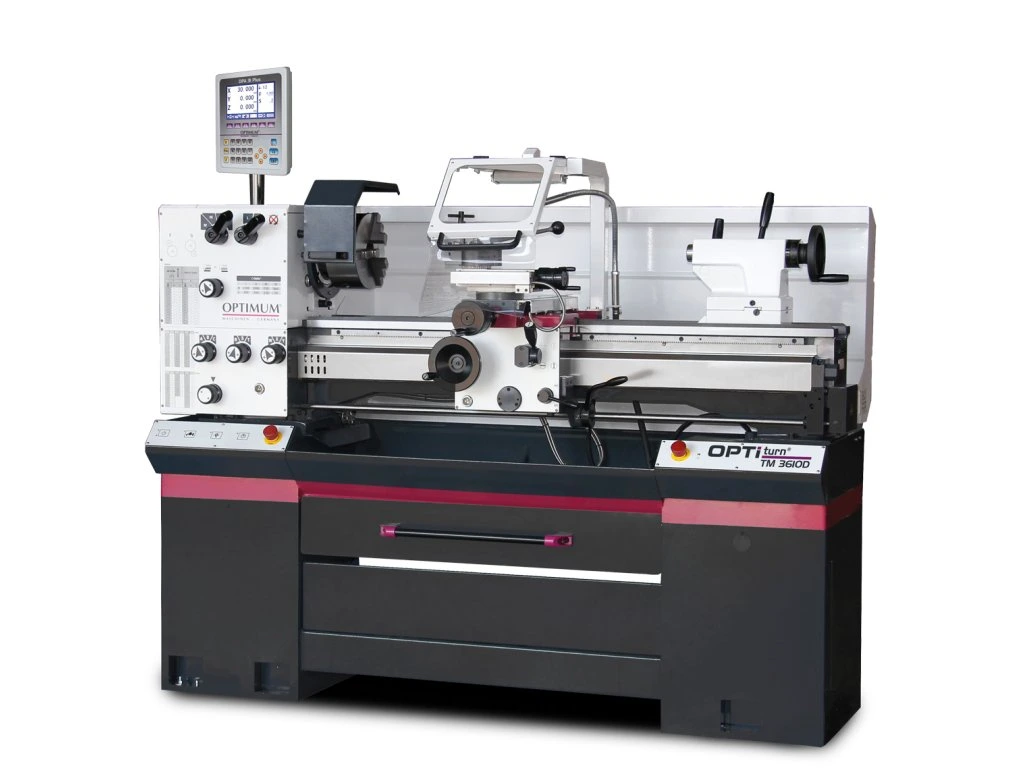

Sústruh OPTIturn OPTIMUM® TM 3610 D
Kód: 3403035
Súvisiaci tovar
_otocny-hrot-optimum-s-kuzelom-mk-3.jpg?662f80ea
)
_suprava-vymennych-strediacich-hrotov-mk3.jpg?662f80ea
)
_kliestiny-5c--suprava-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drziak-sada-swh-3-e.jpg?662f80ea
)
_vrtaky-hss--mk3--suprava-9-ks.jpg?662f80ea
)
_nivelacny-prvok-se-2.jpg?662f80ea
)
Podrobný popis
Maximálna presnosť a profesionálna výbava
Hlavné prednosti
Univerzálny hrotový sústruh OPTIturn OPTIMUM® TM 3610 D predstavuje ideálne riešenie pre nástrojárne, opravárenské prevádzky aj náročnú zákazkovú výrobu. Stroj je už v základe vybavený 3osým digitálnym odmeriavaním DPA 31 Plus, ktoré dramaticky zvyšuje efektivitu práce a minimalizuje chyby pri meraní. Robustné liatinové lôžko s kalenými vodiacimi dráhami a vreteno s hádzavosťou pod 0,015 mm zaručujú špičkovú kvalitu povrchu a presnosť lícovania. S nadštandardným priechodom vretena 52 mm a upínacím systémom Camlock č. 5 sa jedná o vysoko variabilný stroj, ktorý si poradí ako s jemným dokončovaním, tak s ťažkým hrubovaním hriadeľov, závitov aj prírub.
01
Digitálne odmeriavanie
Systém DPA 31 Plus s fóliovou klávesnicou a meracími lištami zaručuje vysokú pracovnú presnosť a rýchlosť nastavenia.
02
Masívne vreteno 52 mm
Veľký priechod vretena dovoľuje obrábanie dlhých tyčí s priemerom až 50 mm priamo cez telo vreteníka.
03
Upínanie Camlock
Priemyselný štandard Camlock č. 5 umožňuje bleskovú výmenu skľučovadiel alebo lícnych dosiek s vysokou opakovateľnou presnosťou.
04
Bezpečnostný štandard
Dvojkanálová elektronika a motorová brzda spĺňajú normu EN ISO 13849 pre najvyššiu úroveň ochrany obsluhy.
05
Bohatá výbava lunet
V balení nájdete pevnú aj pohyblivú lunetu, čo umožňuje presné obrábanie dlhých a štíhlych hriadeľov bez priehybu.
06
Liatinová tuhosť
Váha 608 kg a precízne brúsené lôžko osi Z pohlcujú všetky vibrácie a zaisťujú stabilnú geometriu stroja.
Kde TM 3610 D využijete
Využitie
Podrobné špecifikácie
Technické parametre
Vreteník a pohon
Výkonný2,2kW motor s elektrickou brzdou zaisťuje bleskové zastavenie vretena pre vyššiu produktivitu a bezpečnosť.
Rozsah otáčok v 8 rýchlostných stupňoch umožňuje všetko od silového vŕtania veľkými vrtákmi až po vysokorýchlostné dokončovanie.
SystémCamlock č. 5 zaisťuje hádzavosť pod 0,015 mm a umožňuje výmenu skľučovadla počas desiatok sekúnd.
Vnútorný kužeľ MK 6 dovoľuje priame upnutie veľkých nástrojov alebo redukčných puzdier.
Posuvy, závity a suporty
Stroj pokrýva 26 druhov metrických závitov bez nutnosti zložitej prestavby ozubených kolies.
Kompletný rozsah pre 34 palcových závitov, nevyhnutný pre opravy hydrauliky a poľnohospodárskej techniky.
Široká škála 32 posuvov umožňuje nastaviť optimálne rezné podmienky pre každý materiál.

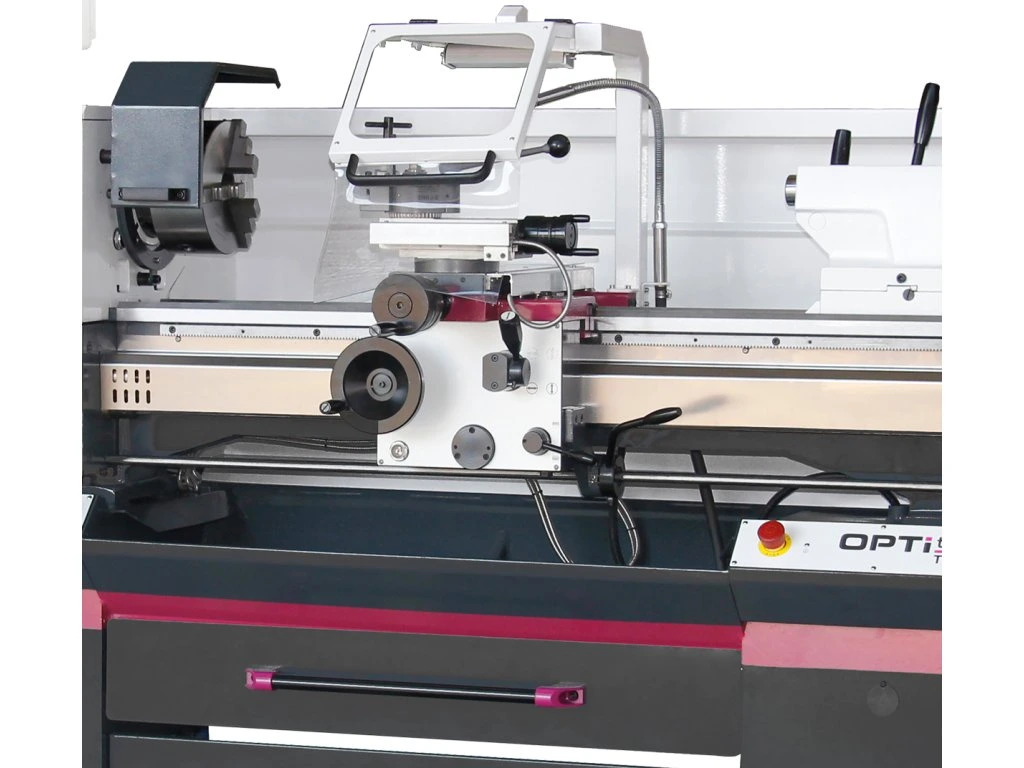

Pozdĺžne aj priečne suporty majú kalenej dráhy pre plynulý pohyb a presné sústruženie kužeľov.
Koník, lôžko a rozmery
Morse kužeľ MK 3 umožňuje upnutie bežných otočných hrotov a vŕtacích skľučovadiel.
Umožňuje sústružiť disky a príruby do priemere 360 mm a hriadele nad suportom do 225 mm.
Robustný stroj, ktorý si vyžaduje plochu cca 2 metre dĺžky, ale ponúka plnohodnotný priemyselný výkon.
Čo nájdete v zásielke
Rozsah dodávky
1
Digitálne odmeriavanie DPA 31 Plus
Kompletný 3-osový merací systém už namontovaný na stroji
2
3-čeľusťové skľučovadlo o 200 mm
Masívne univerzálne skľučovadlo pre bezpečné upnutie
3
Rýchloupínací držiak SWH 3-E
Vrátane držiaka typu D pre štvorhranné nože 18 mm
4
Pevná a pohyblivá luneta
Na podporu dlhých obrobkov (rozsah až 102 mm)
5
Redukčné puzdro a pevný hrot
MK 6 / MK 4 a pevný hrot MK 4 do koníka
6
Servisná výbava
LED osvetlenie, olejová náplň a súprava náradia
Často kladené otázky
Otázky a odpovede
Nie, model TM 3610 D vyžaduje trojfázové napájanie 400 V. Je určený pre profesionálne nasadenie, kde je stabilita výkonu a vysoký krútiaci moment trojfázového motora kľúčový.
Systém DPA 31 Plus je na tomto modeli už kompletne namontovaný a skalibrovaný priamo z výroby. Sústruh stačí zriadiť, zapojiť a môžete ihneď využívať výhody digitálneho zobrazenia polohy.
Sústruh má vstavané čerpadlo, ktoré rozvádza chladiacu kvapalinu z vyberateľnej nádrže priamo k nástroju. Nádrž je vybavená ukazovateľom hladiny a je možné ju ľahko vyčistiť od kovových špon.

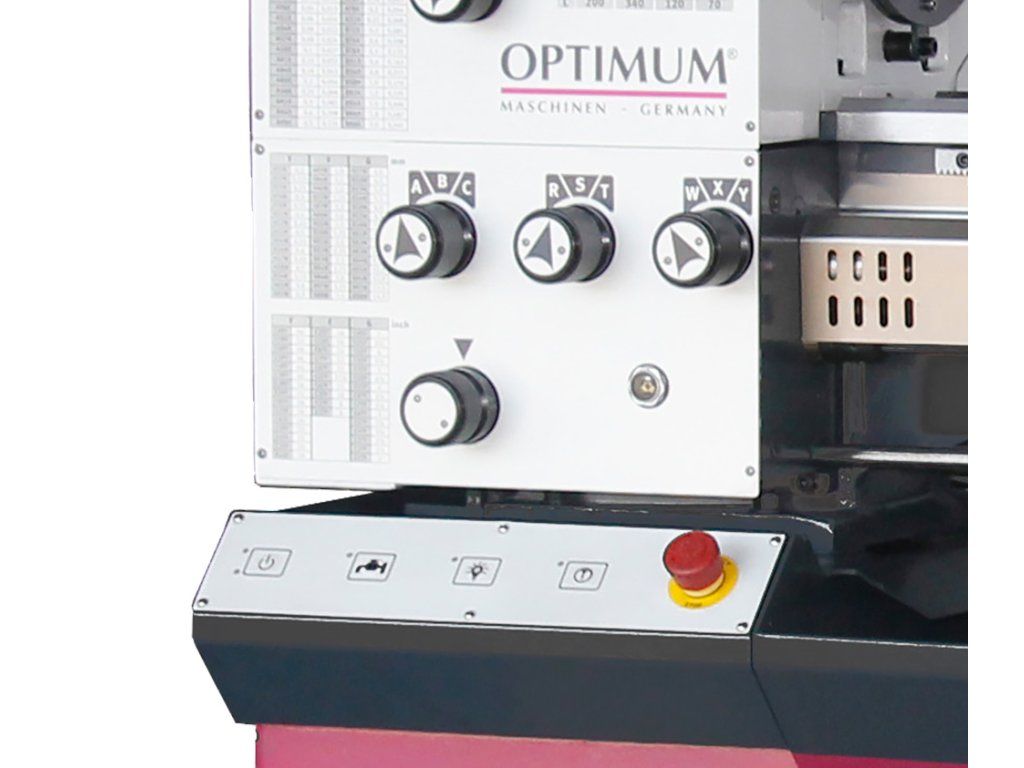

Áno, prevodovka sústruhu umožňuje rezať 34 druhov palcových závitov (56 – 4 záv./1“) a 26 druhov metrických závitov (0,4 – 7 mm/ot).Nastavenie je veľmi intuitívne pomocou pák na vreteníku.
Rada špecialistu Tomek Náradie:
Sústruh TM 3610 D je poctivý "robotník". Na udržanie deklarovanej hádzavosti pod 0,015 mm odporúčam stroj po vybalení zriadiť na tuhý betónový základ a dokonale ho vyrovnať pomocou presnej strojovej vodováhy. Pri systéme Camlock dbajte na čistotu kužeľových plôch pri každej výmene skľučovadla – aj nepatrná špona môže ovplyvniť presnosť. Nezabudnite tiež po prvých cca 50 hodinách prevádzky vymeniť olej v olejovom kúpeli, vypláchnete tým prípadné mikro-nečistoty z výroby a zaistíte prevodom hladký chod na ďalšie roky.
Dodatočné parametre
| Kategória: | Klasické sústruhy na kov |
|---|---|
| EAN: | 4030635050534 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 400 V |
