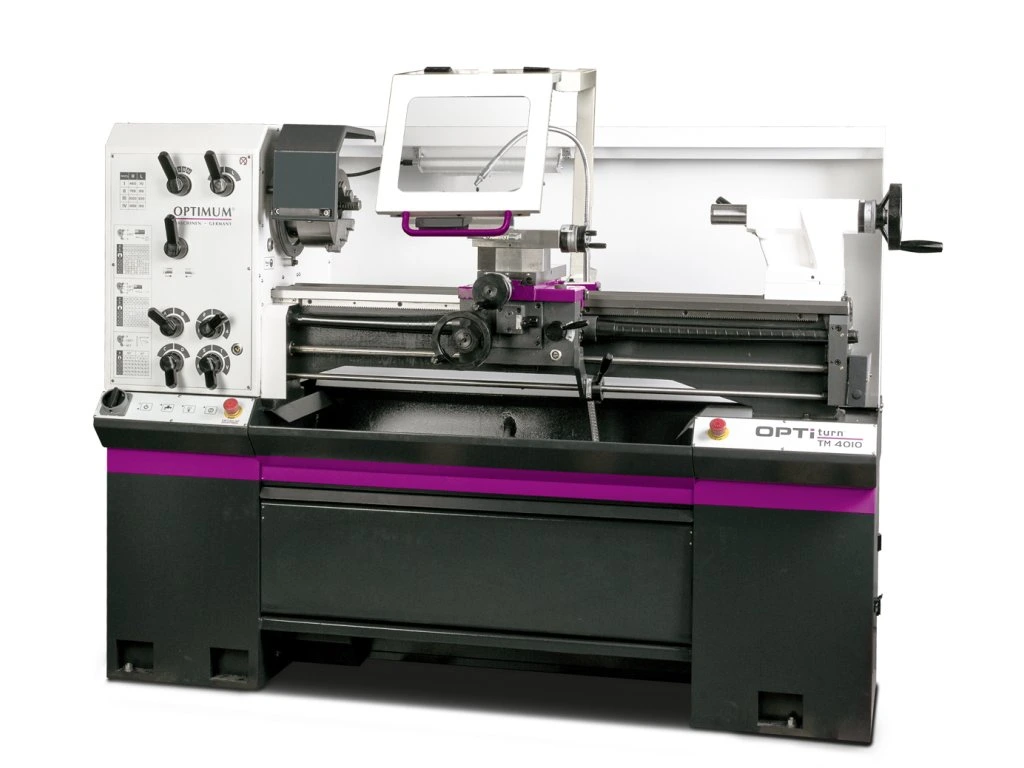

Sústruh OPTIturn OPTIMUM® TM 4010
Kód: 3403041
Súvisiaci tovar
_otocny-hrot-optimum-s-kuzelom-mk-3.jpg?662f80ea
)
_suprava-vymennych-strediacich-hrotov-mk3.jpg?662f80ea
)
_kliestiny-5c--suprava-17-ks--3---25-mm.jpg?662f80ea
)
_vrtaky-hss--mk3--suprava-9-ks.jpg?662f80ea
)
_nivelacny-prvok-se-1.jpg?662f80ea
)
Podrobný popis
Nemecká precíznosť pre profesionálne dielne
Hlavné prednosti
Univerzálny hrotový sústruh OPTIturn OPTIMUM® TM 4010 predstavuje špičku vo svojej triede, navrhnutú pre mechanikov, ktorí vyžadujú maximálny výkon a stabilitu. Srdcom stroja je dokonale sústredné vreteno uložené v presných kuželíkových ložiskách s hádzavosťou čela pod 0,015 mm. Masívne liatinové lôžko s kalenými a brúsenými vodiacimi dráhami zaisťuje dlhodobú presnosť a odolnosť proti vibráciám aj pri ťažkom hrubovaní. Vďaka priechodu vretena 52 mm a upínanie Camlock č. 5 sa jedná o vysoko variabilný stroj schopný bleskovo prepínať medzi rôznymi typmi skľučovadiel a lícnych dosiek. TM 4010 je ideálnym partnerom pre výrobu hriadeľov, rezanie metrických i palcových závitov, opravy poľnohospodárskej techniky alebo presné strojárske lícovanie.
01
Masívne vreteno 52 mm
Nadštandardný priechod vretena dovoľuje obrábanie dlhých tyčí a rúrok s priemerom až 50 mm priamo cez telo vreteníka.
02
Kalené vodiace dráhy
Vedenie osi Z je kalené a brúsené, čo zaručuje plynulý posuv suportu a minimálne opotrebenie stroja po desaťročia.
03
Upínanie Camlock č. 5
Systém Camlock DIN ISO 702-2 umožňuje bezpečnú a extrémne rýchlu výmenu skľučovadiel bez zdĺhavého skrutkovania.
04
Bezpečnostná elektronika
Dvojkanálová elektronika a núdzové vypínače podľa EN ISO 13849 zaisťujú maximálnu ochranu obsluhy aj stroja.
05
Olejový kúpeľ prevodov
Všetky ozubené kolesá posuvov sú z ocele, kalené a brúsené, bežiace v olejovom kúpeli pre tichý chod a nulovú údržbu.
06
Chladiaci systém
Integrované čerpadlo s vyberateľnou nádržou zaisťuje optimálnu teplotu nástroja na dosiahnutie perfektného povrchu.
Oblasti použitia
Kde TM 4010 exceluje
Technický list
Kompletné technické parametre
Vreteník a pohon
Výkonný motor s elektrickou brzdou a ochranným ističom zaisťuje bezpečné a silné obrábanie aj pri veľkých priemeroch.
Široký rozsah otáčok umožňuje silové vŕtanie aj jemné vysokorýchlostné hladenie povrchu (dokončovanie).
Profesionálne upínanie Camlock zaručuje hádzavosť pod 0,015 mm. Kužeľ MK 6 dovoľuje upnutie veľkých nástrojov.
Posuvy a závitovanie
Kompletný rozsah na rezanie závitov bez nutnosti zložitej výmeny kolies. 26 metrických a31 palcových rozsahov.
Vysoký počet stupňov posuvu (26 pozdĺžnych / 32 priečnych) zaručuje ideálne rezné podmienky pre každý materiál.
Nožový suport je otočný pre sústruženie krátkych kužeľov. Priečny suport má veľký rozsah pre čelné sústruženie.
Dizajn a rozmery
Široké lôžko zo šedej liatiny minimalizuje prehnutie pod tlakom nástroja. Výška hrotu 200 mm definuje točný priemer 400 mm.
Robustný koník s kužeľom MK 4 poskytuje tuhú oporu aj pre ťažké kusy a vŕtanie veľkými priemermi.
Priestorovo efektívny stroj, ktorý si aj pri pracovnej dĺžke 1 m zachováva rozumné zástavbové rozmery.
Čo nájdete v zásielke
Rozsah dodávky
1
OPTIturn TM 4010
Profesionálny hrotový sústruh
2
Trojčeľusťové skľučovadlo o 160 mm
Upínací systém Camlock č. 5 pre presné upnutie
3
Rýchloupínací nožový držiak SWH 3 - E
Súprava na bleskovú výmenu sústružníckych nožov
4
Podstavec stroja
Stabilná oceľová konštrukcia s úložným priestorom
5
Príslušenstvo

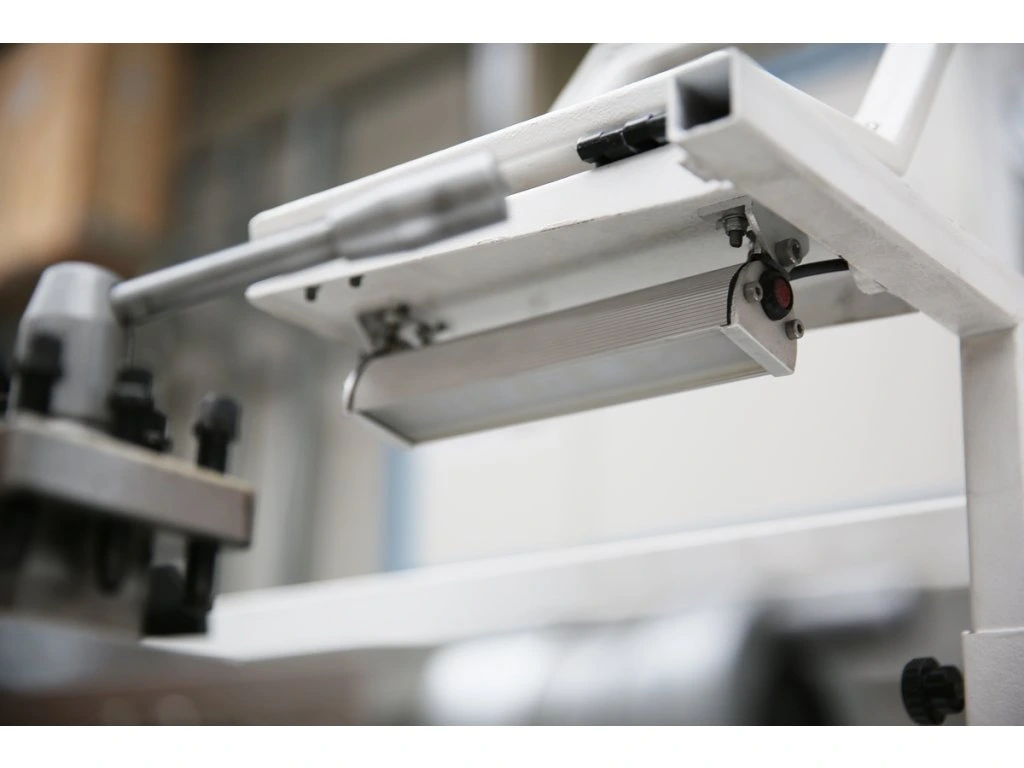

LED osvetlenie, redukčné puzdro MK5/MK3, pevný hrot MK3
6
Servisná výbava
Olejová náplň, sada výmenných kolies a nastavovacie náradie
Často kladené otázky
Otázky a odpovede
Nie, model TM 4010 vyžaduje trojfázové napájanie 400 V. Je určený pre profesionálne nasadenie, kde je stabilita výkonu a vysoký krútiaci moment trojfázového motora kľúčový.
Camlock je priemyselný štandard, ktorý umožňuje výmenu skľučovadla za lícnu dosku alebo klieštinový upínač počas niekoľkých desiatok sekúnd pomocou aretačných čapov. Navyše zaručuje veľmi vysokú súososť a pevnosť spoja.
Áno, stroj disponuje bohatou prevodovkou pre 31 palcových závitov (56 – 4 záv./1“) a 26 metrických závitov.Väčšinu bežných stúpaní nastavíte iba pomocou pák na prevodovej skrini.
Áno, sústruh má integrované čerpadlo chladiacej kvapaliny s nádržou zabudovanou v podstavci. Obsahuje tiež ukazovateľ hladiny a nádrž je možné ľahko vybrať na čistenie od kovového kalu a špon.
Rada špecialistu Tomek Náradie:
Sústruh TM 4010 je poctivý "robotník", ktorý v dielni oceníte hlavne pre jeho tuhosť. 52 mm priechod vretena je obrovskou výhodou pri práci s hriadeľmi, ktoré by ste do menších strojov jednoducho nedostali. Pri inštalácii dbajte na dokonalé vyrovnanie lôžka pomocou presnej strojovej vodováhy – pri stroji s váhou 765 kg je to úplne kľúčové pre udržanie deklarovanej hádzavosti. Nezabudnite tiež po prvých 50 hodinách prevádzky vymeniť olejovú náplň v prevodovke, vypláchnete tým prípadné mikro-nečistoty z výroby a zaistíte si hladký chod na ďalšie roky!
Dodatočné parametre
| Kategória: | Klasické sústruhy na kov |
|---|---|
| EAN: | 4030635051500 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 400 V |
