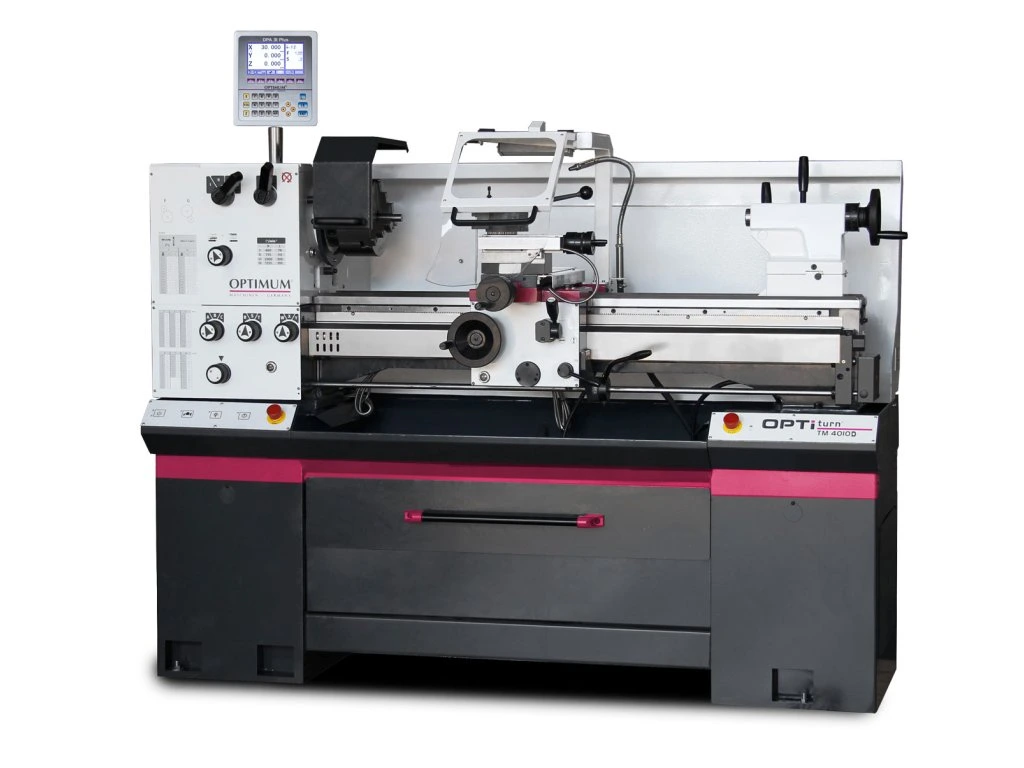

Sústruh OPTIturn OPTIMUM® TM 4010 D
Kód: 3403046
Súvisiaci tovar
_otocny-hrot-optimum-s-kuzelom-mk-3.jpg?662f80ea
)
_suprava-vymennych-strediacich-hrotov-mk3.jpg?662f80ea
)
_kliestiny-5c--suprava-17-ks--3---25-mm.jpg?662f80ea
)
_vrtaky-hss--mk3--suprava-9-ks.jpg?662f80ea
)
_nivelacny-prvok-se-1.jpg?662f80ea
)
Podrobný popis
Nemecká precíznosť pre profesionálnych mechanikov
Hlavné prednosti
Sústruh OPTIturn OPTIMUM® TM 4010 D predstavuje absolútny štandard v kategórii dielenských sústruhov pre presné strojárstvo. Tento stroj bol navrhnutý tak, aby spĺňal prísne požiadavky na presnosť (házivosť vretena pod 0,015 mm) a zároveň ponúkol robustnosť potrebnú pre ťažké hrubovanie aj jemné dokončovanie. S integrovaným 3-osým digitálnym odmeriavaním DPA 31 Plus eliminujete chyby vznikajúce pri odčítaní z nonia a výrazne zrýchlite svoju produkciu. Sústruh disponuje kalenými vodiacimi dráhami a prevodovkou bežiacou v olejovom kúpeli, čo zaisťuje tichý chod a extrémne dlhú životnosť všetkých komponentov. Je ideálnou voľbou na výrobu hriadeľov, rezanie širokej škály závitov a presné lícovanie dielov.
01
Digitálna presnosť
Odmeriavanie DPA 31 Plus umožňuje sledovať polohu nástroja s vysokou presnosťou, čo radikálne znižuje zmätkovitosť.
02
Masívne vreteno 52 mm
Veľký priechod vretena dovoľuje obrábanie dlhých tyčí s priemerom až 50 mm, ktoré prejdú celým telom stroja.
03
Kalené vodiace dráhy
Vodiace dráhy osi Z sú kalené a brúsené, čo zaručuje plynulý posuv suportu a minimálne opotrebenie aj po rokoch práce.
04
Maximálna bezpečnosť
Dvojkanálová elektronika, elektrická brzda motora a núdzové vypínače spĺňajú najprísnejšie normy bezpečnosti práce.
05
Upínanie Camlock
Systém Camlock DIN ISO 702-2 umožňuje bleskovú výmenu skľučovadiel alebo lícnych dosiek s vysokou opakovateľnou presnosťou.
06
Kompletné chladenie
Integrované čerpadlo s vyberateľnou nádržou zaisťuje optimálnu teplotu nástroja aj obrobku pri dlhom obrábaní.
Oblasti použitia
Kde TM 4010 D exceluje
Technický list
Technické parametre
Vreteník a otáčky
Rozsah otáčok rozdelený do 8 stupňov umožňuje vŕtanie veľkými vrtákmi aj vysokorýchlostné dokončovanie povrchu.
Profesionálna Camlock systém zaručuje hádzavosť čela vretena pod 0,015 mm a bleskovú výmenu upínacích prvkov.
Veľký kužeľ MK 6 umožňuje priame upnutie veľkých nástrojov alebo redukčných puzdier.
Výkonný trojfázový motor s elektrickou brzdou zaisťuje okamžité zastavenie vretena po vypnutí.
Posuvy, závity a suport
Široká škála posuvov umožňuje nastaviť optimálny úber materiálu pre hrubovanie aj finálne hladenie.
Umožňuje rezanie všetkých bežných metrických závitov bez nutnosti častej výmeny ozubených kolies v prevodovke.
Kompletný rozsah pre palcové závity, nevyhnutný pre opravy poľnohospodárskej techniky a hydrauliky.
Nožový suport je otočný a umožňuje sústruženie krátkych kužeľov.
Koník a rozmery lôžka
Robustný koník s kužeľom MK 4 poskytuje tuhú oporu aj pre ťažké kusy a vŕtanie veľkými priemermi.
Široké a rebrované lôžko zo šedej liatiny minimalizuje prehnutie stroja pod tlakom nástroja.
Aj napriek svojim možnostiam si sústruh zachováva rozumné zástavbové rozmery, vhodné aj do menších dielní.
Čo nájdete v balení
Rozsah dodávky
1
Digitálne odmeriavanie polohy DPA 31 Plus
Kompletný 3-osový systém už namontovaný na stroji
2
Trojčeľusťové skľučovadlo O 160 mm
Upínací systém Camlock č. 5 pre presné upnutie
3
Rýchloupínací nožový držiak sada SWH 3 - E
Na bleskovú výmenu sústružníckych nožov
4
Podstavec stroja
Stabilná oceľová konštrukcia pod sústruh
5
Pevný hrot MK 3 a redukčné puzdro
Príslušenstvo pre vreteno a koník (MK 5 / MK 3)
6
Prevádzková výbava

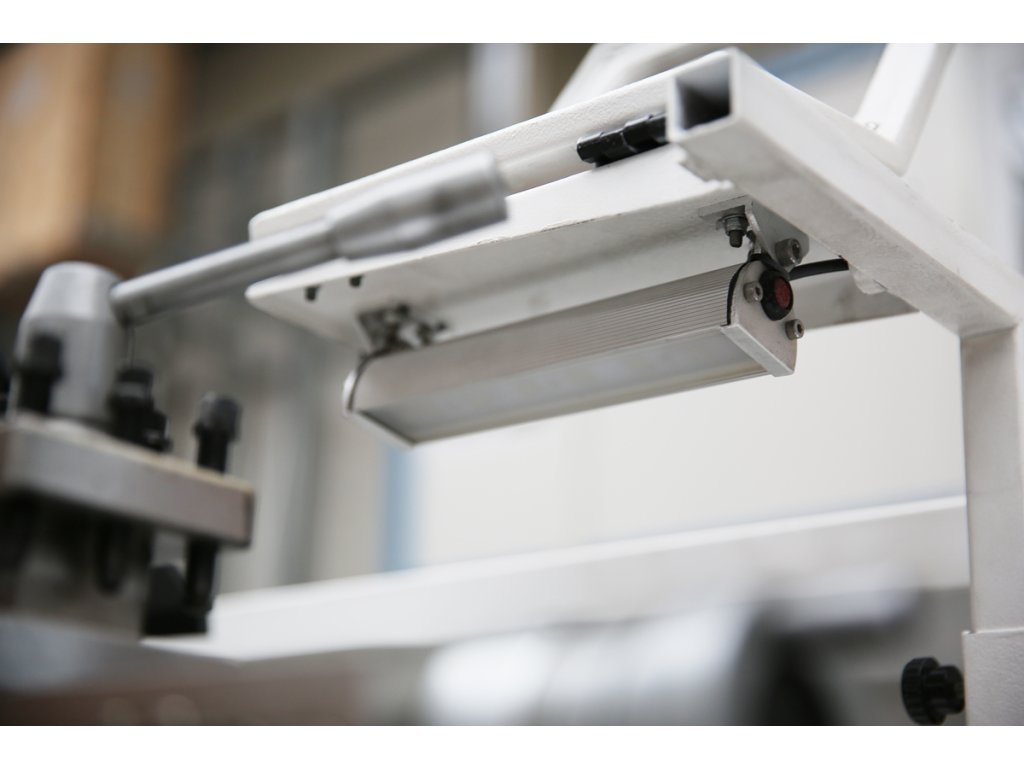

LED osvetlenie, olejová náplň, sada výmenných kolies a náradie
Často kladené otázky
Otázky a odpovede
Áno, sústruh disponuje bohatou prevodovkou, ktorá umožňuje rezať 26 druhov metrických a 31 druhov palcových závitov iba nastavením pák na prevodovej skrini. Pre atypické závity je súčasťou sady aj sada výmenných kolies.
Camlock je priemyselný štandard upínania, ktorý umožňuje vymeniť skľučovadlo za lícnu dosku alebo klieštinový upínač počas niekoľkých desiatok sekúnd. Navyše zaručuje veľmi vysokú súososť a pevnosť spoja.
Áno, model TM 4010 D je štandardne dodávaný s už namontovaným 3-osým digitálnym odmeriavaním DPA 31 Plus. To výrazne zvyšuje komfort a presnosť práce najmä pri zložitejších obrobkoch.
Sústruh má vstavané čerpadlo, ktoré rozvádza chladiacu emulziu tryskou priamo k reznému nástroju. Nádrž na kvapalinu je integrovaná v podstavci a je vyberateľná pre ľahké čistenie od kalu a špon.
Rada špecialistu Tomek Náradie:
Sústruh TM 4010 D je poctivý stroj, ktorý v dielni oceníte hlavne pre jeho tuhosť. 52 mm priechod vretena je "vyslobodením" pri práci s dlhšími hriadeľmi, ktoré by ste do menších strojov jednoducho nedostali. Pri inštalácii dbajte na dokonalé vyrovnanie lôžka pomocou presnej strojovej vodováhy – pri stroji tejto váhy je to kľúč k udržaniu deklarovanej hádzavosti pod 0,015 mm. Nezabúdajte pravidelne kontrolovať hladinu oleja v prevodovej skrini cez olejoznak, sústruh vám potom bude slúžiť desaťročia bez vôle v prevodoch!
Dodatočné parametre
| Kategória: | Klasické sústruhy na kov |
|---|---|
| EAN: | 4030635050541 |
| Značka: | OPTIMUM® |
| ? Příkon: | 2 200 W |
| ? Napětí: | 400 V |
