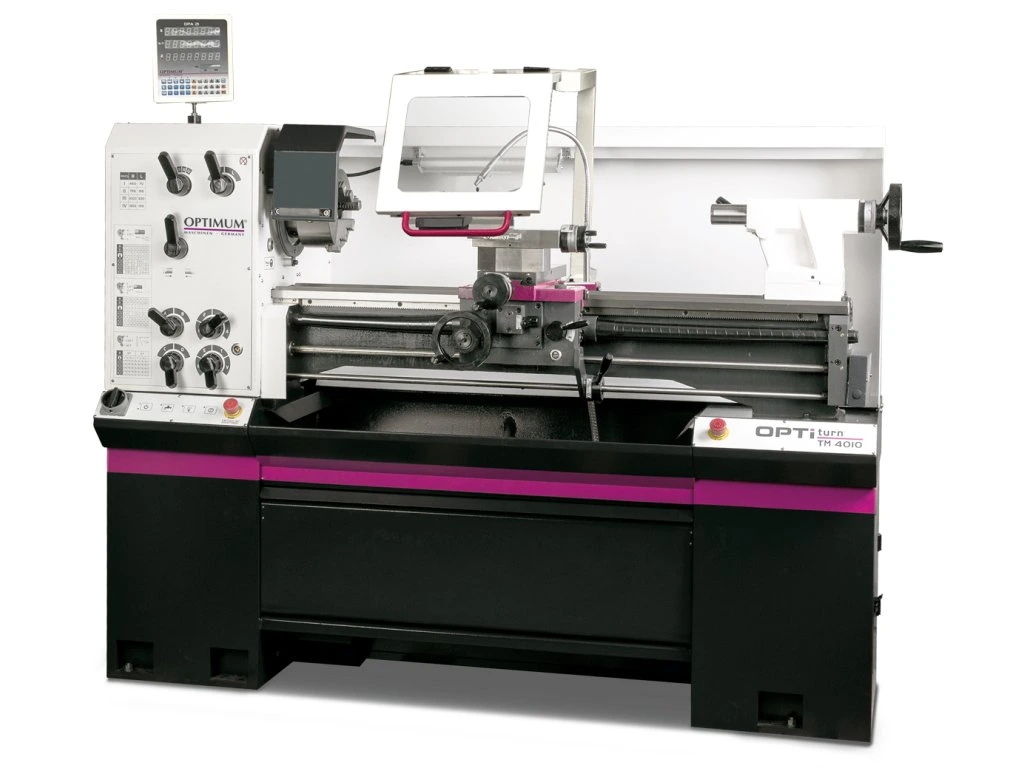

Sústruh OPTIturn OPTIMUM® TM 4010 D
Kód: 3403045
Súvisiaci tovar
_otocny-hrot-optimum-s-kuzelom-mk-3.jpg?662f80ea
)
_suprava-vymennych-strediacich-hrotov-mk3.jpg?662f80ea
)
_kliestiny-5c--suprava-17-ks--3---25-mm.jpg?662f80ea
)
_rychloupinaci-nozovy-drziak-sada-swh-3-e.jpg?662f80ea
)
_vrtaky-hss--mk3--suprava-9-ks.jpg?662f80ea
)
_nivelacny-prvok-se-2.jpg?662f80ea
)
Podrobný popis
Majstrovské dielo strojárskej precíznosti
Hlavné prednosti
Sústruh OPTIMUM® OPTIturn TM 4010 D je navrhnutý pre náročných užívateľov, ktorí vyžadujú maximálnu presnosť, tuhosť a intuitívne ovládanie. Tento model je štandardne vybavený špičkovým digitálnym odmeriavaním DPA 31 Plus, ktoré eliminuje chyby obsluhy a zrýchľuje pracovné procesy. S masívnym liatinovým lôžkom, kalenými vodiacimi dráhami a vretenom uloženým v presných kuželíkových ložiskách získate stroj, ktorý si poradí s ťažkým hrubovaním aj jemným dokončovaním. Bezpečnostné prvky zodpovedajúce najnovším normám EN ISO a premyslená ergonómia robia z tohto sústruhu lídra vo svojej triede.
01
Digitálne odmeriavanie DPA 31
8-miestny displej pre osi X, Y, Z0 a Z zaisťuje vysokú pracovnú presnosť a výrazne znižuje percento chýb.
02
Špičková hádzavosť vretena
Garantovaná hádzavosť čela vretena pod 0,015 mm zaručuje dokonale súosé obrobky aj pri vysokom zaťažení.
03
Upnutie Camlock č. 5
Rýchloupínací systém Camlock DIN ISO 702-2 umožňuje bleskovú a bezpečnú výmenu skľučovadiel.
04
Odolná prevodovka
Všetky ozubené kolesá sú kalené, brúsené a bežia v olejovom kúpeli pre tichý chod a dlhú životnosť.
05
Maximálna bezpečnosť
Elektrická brzda motora, núdzové vypínače a ochrana proti súčasnému spusteniu závitovania a posuvu.
06
Kompletné vybavenie

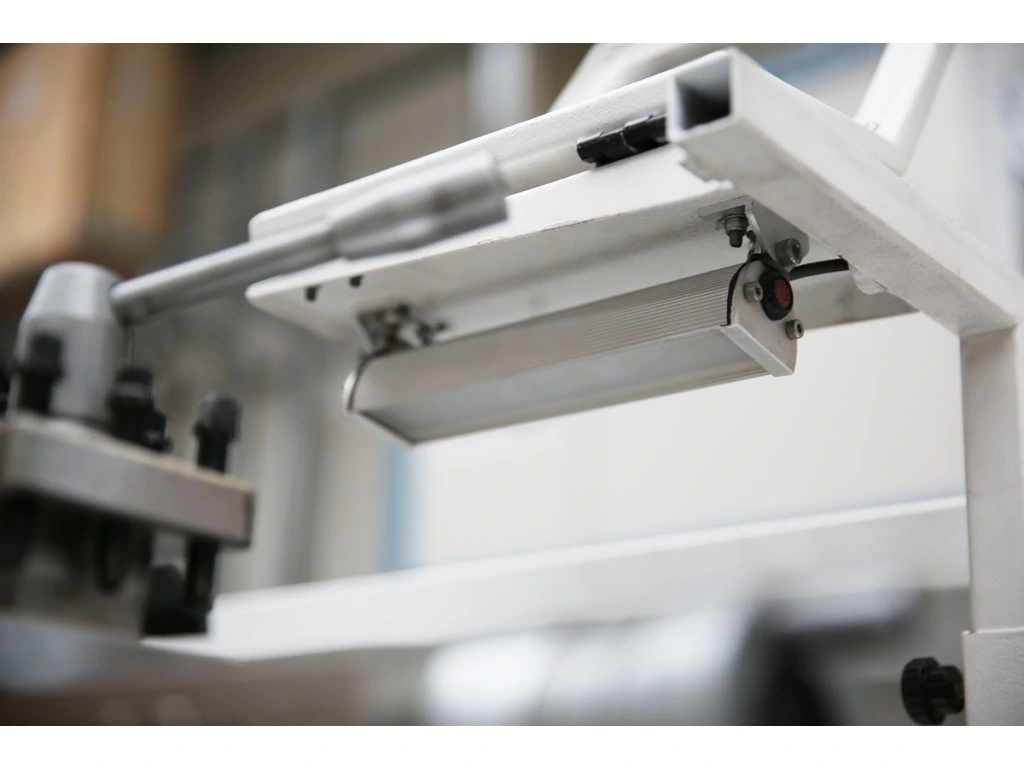

Súčasťou je LED osvetlenie, chladiaci systém, podstavec a rýchloupínací nožový držiak SWH 3-E.
Pre profesionálne dielne
Využitie
Špecifikácia
Technické parametre
Rozmery a kapacita
Vzdialenosť 200 mm od lôžka k stredu hrotu definuje maximálny polomer obrobku.
Maximálny priemer obrobku pri obrábaní v celej dĺžke nad suportom sústruhu.
Šírka lôžka 203 mm zaručuje vysokú stabilitu a tuhosť suportu pri silových záberoch.
Celkové rozmery stroja vrátane podstavca. Kompaktný dizajn vzhľadom na točnú dĺžku 1 m.
Vreteno a otáčky
8 rýchlostných stupňov v rozsahu 70 až 2000 ot/min pokrýva potreby od závitovania až po vysokorýchlostné dokončovanie.
Štandardné kužele Morse umožňujú použitie širokej škály upínacieho náradia a otočných hrotov.
Priemyselný systém Camlock zaisťuje bezpečné zaistenie skľučovadla a jeho bleskovú výmenu.
Trojfázové napájanie a 2,2 kW motor poskytujú dostatočnú silu na obrábanie húževnatých ocelí.
Posuvy a závity
26 voliteľných pozdĺžnych posuvov pre precízne nastavenie kvality povrchu.
32 rýchlostí priečneho posuvu pre efektívne čelné sústruženie.
Široký rozsah na rezanie všetkých bežných typov závitov bez nutnosti zložitej výmeny ozubených kolies.
Kompletná dodávka pripravená na prácu
Obsah balenia
1
OPTIturn TM 4010 D
Hrotový sústruh s podstavcom
2
DPA 31 Plus
Digitálne odmeriavanie polohy v 3 osiach (namontované)
3

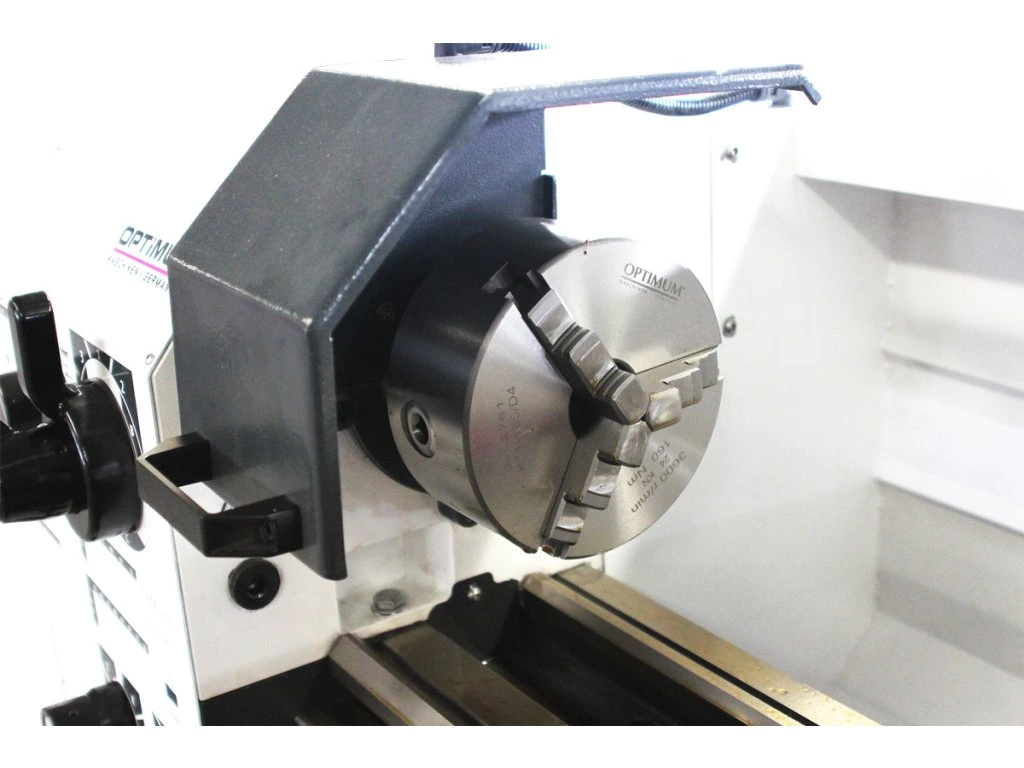

Trojčeľusťové skľučovadlo
Priemer 160 mm, Camlock č. 5
4
SWH 3 - E
Súprava rýchloupínacieho nožového držiaka
5
Príslušenstvo
LED lampa, chladiaci systém, pevný hrot MK 3, redukcia MK 5/MK 3
6
Servisný balíček
Olejová náplň, výmenné kolesá, nastavovacie náradie
Často kladené otázky
Otázky a odpovede
DPA 31 Plus vám umožní sledovať polohu noža s presnosťou na tisíciny milimetra priamo na displeji. Nemusíte počítať dieliky na nóniu, čo dramaticky zvyšuje rýchlosť práce a eliminuje riziko zmätkovitosti vplyvom chyby v odpočte.
Áno, stroj je na to plne vybavený. Umožňuje rezať širokú škálu metrických (0,4-7 mm) aj palcových závitov. Navyše je vybavený ochranou, ktorá bráni súčasnému spusteniu závitovania a posuvu, čím chráni prevody pred poškodením.
Camlock (č. 5) je priemyselný štandard pre rýchlu výmenu skľučovadiel. Namiesto zdĺhavého skrutkovania stačí otočiť niekoľkými excentrami. Systém zaisťuje vysokú opakovateľnú presnosť upnutia a pevnosť spoja.
Áno, ponúkame aj verziu "Vario", ktorá je vybavená frekvenčným meničom Lenze. Tá umožňuje plynulú zmenu otáčok v rozsahu 12 až 2500 ot/min, čo je ideálne na dosiahnutie špičkovej kvality povrchu pri rôznych materiáloch.
Veľmi jednoduchá. Nádržka na chladiacu kvapalinu je vyberateľná, čo značne uľahčuje jej čistenie a doplňovanie. Navyše je systém vybavený ukazovateľom hladiny, takže máte vždy prehľad o stave emulzie.
Vďaka robustnému lôžku o šírke 203 mm a celkovej hmotnosti 765 kg sústruh vykazuje vysokú tuhosť. Môžete na ňom bez obáv obrábať oceľové polotovary do priemeru 400 mm (nad ložom) pri zachovaní vysokej presnosti.
Dodatočné parametre
| Kategória: | Klasické sústruhy na kov |
|---|---|
| EAN: | 4030635035395 |
| Značka: | OPTIMUM® |
| ? Napětí: | 400 V |
| Výška hrotu: | 200 mm |
| Max. točný průměr nad ložem: | 400 mm |
| Max. točný průměr nad suportem: | 265 mm |
| Šířka lože: | 203 mm |
| Vzdálenost mezi hroty: | 1000 mm |
| Kužel vřetene: | MK6 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 5 |
| Otáčky: | 70–2000ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 12–2500ot/min |
| Počet rychlostních stupňů: | 8 |
| Průchod vřetene: | 52 mm |
| Kužel pinoly koníku: | MK4 |
| Průměr pinoly: | 50 mm |
| Zdvih pinoly: | 110 mm |
| Posuv podélný: | 0,014 –0,38 mm/ot. (26 ) |
| Posuv příčný: | 0,052 –1,392 mm/ot. (32 ) |
| Max. posuv nožového suportu: | 98 mm |
| Max. posuv příčného suportu: | 185 mm |
| Závit metrický: | 0,4 – 7 mm/ot. (26 ) |
| Závit palcový: | 56 – 4 záv./1“ (31 ) |
| Elektrické připojení: | 400 V |
| Rozměry (š × v × h): | 1935×1740×780mm |
| Hmotnost: | 765 kg |
