Podrobný popis
Univerzálna frézka OPTIMUM® OPTImill MT 230 S
Model OPTImill MT 230 S predstavuje ťažkú váhu v kategórii univerzálnych nástrojárskych frézok. Tento stroj je navrhnutý pre maximálnu stabilitu a presnosť, čo je dosiahnuté použitím kvalitnej Meehanite liatiny a kalených vodiacich dráh. Frézka disponuje dvoma nezávislými motormi (5,5 kW pre horizontálne a 4 kW pre vertikálne vreteno), čo umožňuje plnohodnotné horizontálne aj vertikálne frézovanie. Výnimočnou vlastnosťou je univerzálna frézovacia hlava otočná v dvoch osiach, umožňujúca nastavenie v ľubovoľnom uhle. Komfort a efektivitu práce zvyšuje digitálne odmeriavanie polohy DPA 31 Plus a strojné posuvy vo všetkých osiach X, Y, Z poháňané výkonným servomotorom.
Hlavné výhody produktu
- Extrémna tuhosť: Ťažké prevedenie z Meehanite liatiny (2 800 kg) zaisťuje absorpciu vibrácií pri veľkých úberoch.
- Dvojité obrábanie: Možnosť pracovať s vertikálnym aj horizontálnym vretenom (vrátane podpery pre tŕne).
- Univerzálna hlava: Frézovacia hlava je otočná v dvoch osiach (360 °), čo umožňuje obrábanie zložitých tvarov.
- Pokojný chod: Brúsené prevodové kolesá bežiace v olejovom kúpeli zaručujú tichú a hladkú prevádzku.
- Pokročilé ovládanie: Strojné posuvy sú regulovateľné servomotorom a stroj je vybavený digitálnym odmeriavaním DPA 31 Plus.
Využitie a vhodnosť
Frézka MT 230 S je určená pre ťažké priemyselné nasadenie, kde sa vyžaduje univerzálnosť a výkon:
- Ťažké strojárstvo: Obrábanie veľkých a ťažkých obrobkov (nosnosť stola 400 kg).
- Nástrojárne a formovne: Výroba zložitých foriem vďaka polohovateľnej hlave.
- Výrobné linky: Sériová výroba dielov vyžadujúcich horizontálne i vertikálne operácie.
- Údržba veľkých podnikov: Univerzálnosť stroja pokryje väčšinu opravárenských potrieb.
Kľúčové parametre
Celkový príkon
12 000 W
Kužeľ vretena
ISO 50
Rozmer stola
1 600 × 360 mm
Nosnosť stola
400 kg
Motor vertikálny
4 000 W
Motor horizontálny
5 500 W
Otáčky
60 – 1 750 ot/min
Hmotnosť
2 800 kg
Obsah balenia
- Univerzálna frézka OPTIMUM® OPTImill MT 230 S
- Digitálne odmeriavanie polohy DPA 31 Plus
- Upínacie tŕne pre frézu ISO 50 (O 27 mm, O 32 mm)
- Upínací tŕň pre nožovú hlavu ISO 50 (O 40 mm)
- Redukčné puzdro ISO 50 / MK 4
- Horizontálna a vertikálna uťahovacia tyč M24
- Nastavovacie náradie
Prečo si vybrať práve tento produkt?
- Maximálny výkon: Robustný kužeľ ISO 50 a silné motory umožňujú nasadenie veľkých nástrojov a ťažké obrábanie.
- Komplexné riešenie: Stroj zvláda horizontálne aj vertikálne frézovanie bez nutnosti kompromisov.
- Moderné technológie: Strojné posuvy riadené servomotorom zaisťujú plynulý a presný pohyb stola.
- Presnosť pod kontrolou: Dodávané digitálne odmeriavanie DPA 31 Plus šetrí čas pri nastavovaní a eliminuje chyby obsluhy.
FAQ
- Aký je rozdiel medzi výkonom vertikálneho a horizontálneho vretena?
- Horizontálne vreteno je dimenzované na ťažšie obrábanie s výkonom 5,5 kW, zatiaľ čo vertikálne vreteno má výkon 4 kW.
- Umožňuje stroj rýchloposuv?
- Áno, stroj disponuje funkciou rýchloposuvu vo všetkých osiach (X: 1200 mm/min, Y: 800 mm/min, Z: 600 mm/min) pre efektívne polohovanie.
- Je digitálne odmeriavanie súčasťou ceny?
- Áno, 3-osé digitálne odmeriavanie DPA 31 Plus je súčasťou dodávky a je na stroji už nainštalované.
- Aký typ upínania stroj používa?
- Obe vretená sú vybavené robustným kužeľom ISO 50, čo je štandard pre ťažké frézky.
- Aké je napájanie stroja?
- Stroj vyžaduje priemyselné trojfázové pripojenie 400 V a celkový príkon je dimenzovaný na 12 kW.
Dodatočné parametre
| Kategória: | Univerzálne frézky |
|---|---|
| EAN: | 4030635038617 |
| Značka: | OPTIMUM® |
| ? Příkon: | 12 000 W |
| ? Filtrovací příkon: | 10 000 - 14 999 W |
| ? Napětí: | 400 V |
| Hmotnost: | 2 800 kg |
| Max. průměr stopkové frézy: | 25 mm |
| Max. průměr nožové hlavy: | 160 mm |
| Vyložení: | 290 - 910 mm |
| Rozměry pracovního stolu: | 1 600 × 360 mm |
| Max. zatížení stolu: | 400 kg |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 18 mm |
| T-drážky | rozteč: | 80 mm |
| Kužel vřetene: | ISO50 |
| Rozsah posuvu - osa X: | 1 300 mm |
| Rozsah strojního posuvu - osa X: | 1 220 mm |
| Rychlost strojního posuvu - osa X: | 30 – 830 mm/min |
| Rychloposuv - osa X: | 1 200 mm/min |
| Rozsah posuvu - osa Y: | 300 mm |
| Rozsah strojního posuvu - osa Y: | 220 mm |
| Rychlost strojního posuvu - osa Y: | 30 – 830 mm/min |
| Rychloposuv - osa Y: | 800 mm/min |
| Rozsah posuvu - osa Z: | 400 mm |
| Rozsah strojního posuvu - osa Z: | 320 mm |
| Rychlost strojního posuvu - osa Z: | 23 – 625 mm/min |
| Rychloposuv - osa Z: | 600 mm/min |
| Otáčky: | 60 – 1 750 ot/min |
| Počet rychlostních stupňů: | 12 |
| Min. vzdálenost vřetene a stolu: | 190 mm |
| Max. vzdálenost vřetene a stolu: | 590 mm |
| Úhel otáčení frézovací hlavy: | 360 ° |
| Výkon motoru horizontálního vřetene: | 5 500 W |
| Výkon motoru vertikálního vřetene: | 4 000 W |
| Výkon motoru chladícího čerpadla: | 90 W |

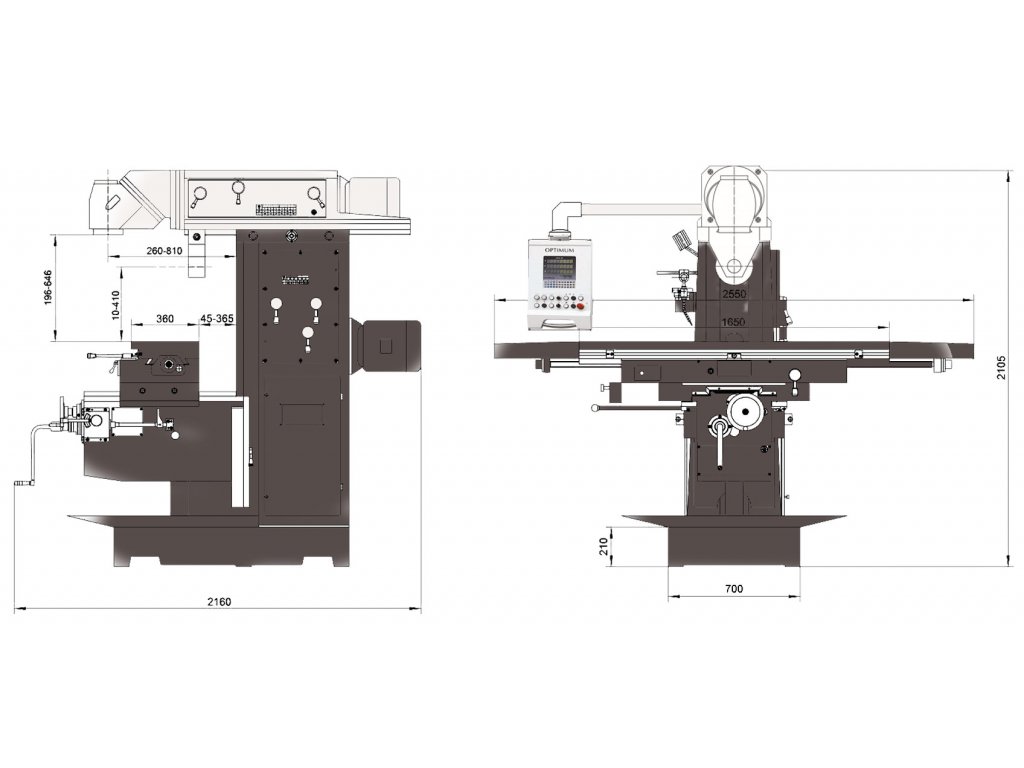

| Rozměry (š × v × h): | 2 520 × 2 030 × 2 160 mm |
