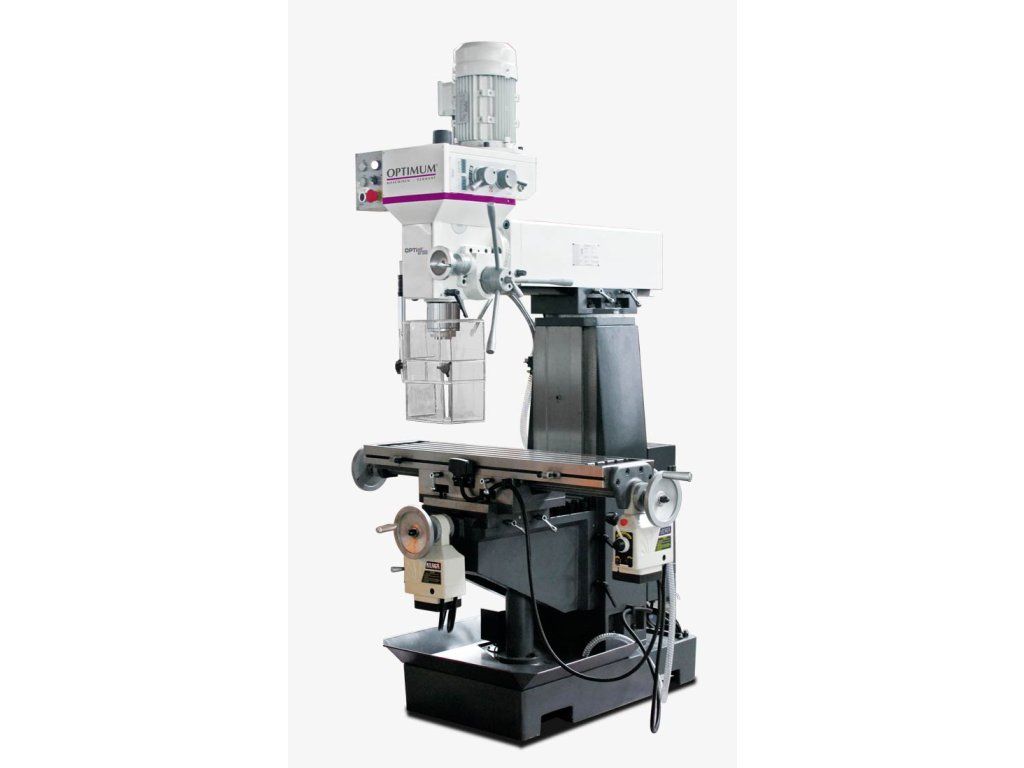

Univerzálna frézka OPTIMUM® OPTImill MT 50 E
Kód: 3336010
Súvisiaci tovar
_presne-podkladacie-dosky-sada-20-ks.jpg?662f80ea
)
_horizontalne-vertikalny-kruhovy-deliaci-stol-rt-150.jpg?662f80ea
)
_horizontalne-vertikalny-kruhovy-deliaci-stol-rt-200.jpg?662f80ea
)
_hor-vert--deliaci-stol-s-3-celustovym-sklucovadlom-rte-165.jpg?662f80ea
)
_horizontalne-vertikalny-deliaci-stol-s-3-celustovym-sklucovadlom-rtu-165.jpg?662f80ea
)
_kuzelovy-trn-iso-40-b16.jpg?662f80ea
)
_frezovacia-hlava-iso-40.jpg?662f80ea
)
_upinky-14-mm--2-ks.jpg?662f80ea
)
_strojny-zverak-fms-125.jpg?662f80ea
)
_strojny-zverak-fmsn-125.jpg?662f80ea
)
Podrobný popis
Industriálna variabilita a tuhosť
Hlavné prednosti
Univerzálna frézka OPTIMUM® OPTImill MT 50 E predstavuje nekompromisné riešenie pre dielne vyžadujúce spojenie dvoch strojov v jednom tele. Unikátna koncepcia umožňuje vykonávať ako štandardné vertikálne frézovanieahorizontálne obrábanie pomocou doplnkového vretena. Masívna konštrukcia s hmotnosťou 760 kg z kvalitnej šedej liatiny efektívne pohlcuje vibrácie, čo zaisťuje precízny povrch aj pri ťažkom hrubovaní. Stroj je vybavený priemyselným upínaním SK 40, ktoré zaručuje obrovskú silu v zábere, a automatickými posuvmi v pozdĺžnej i priečnej osi, čo dramaticky zvyšuje komfort a efektivitu práce. S prevodovkou bežiacou v olejovom kúpeli a integrovaným chladiacim systémom je MT 50 E pripravená na náročné nasadenie v nástrojárňach aj opravárenských prevádzkach.
01

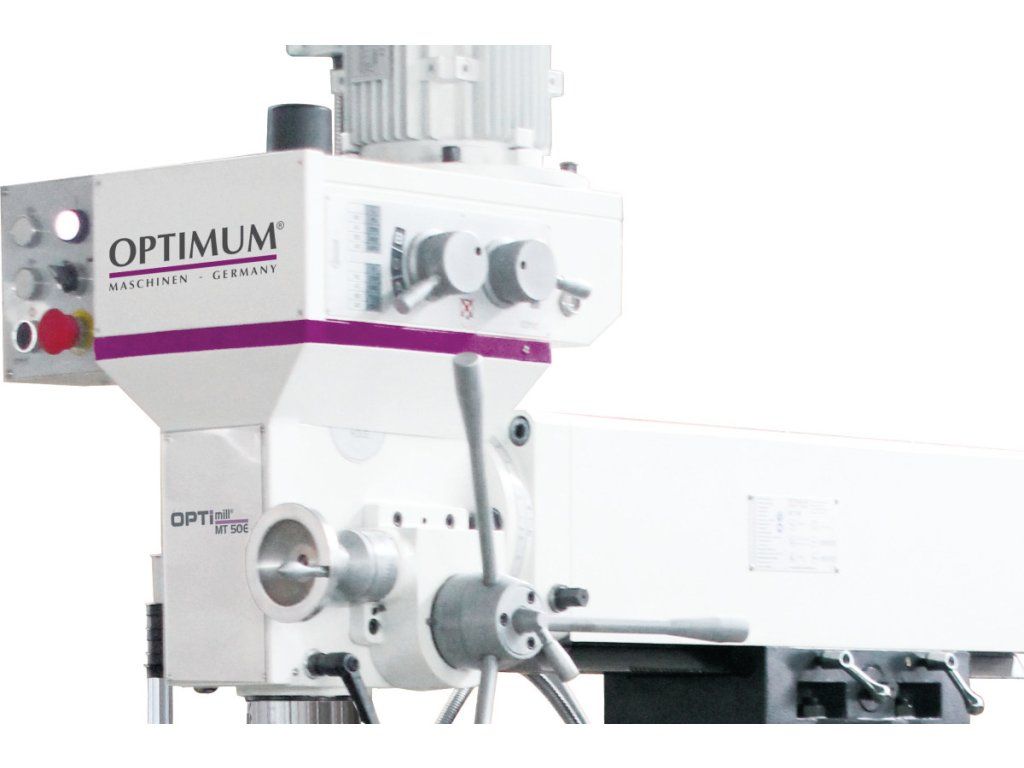

Kombinované vreteno
Stroj umožňuje bleskový prechod medzi vertikálnou hlavou a horizontálnym frézovaním drážok a čelných plôch.
02
Upínanie SK 40
Robustný kužeľ SK 40 DIN 2080 poskytuje maximálnu tuhosť upnutia pre veľké nožové hlavy do o 63 mm.
03

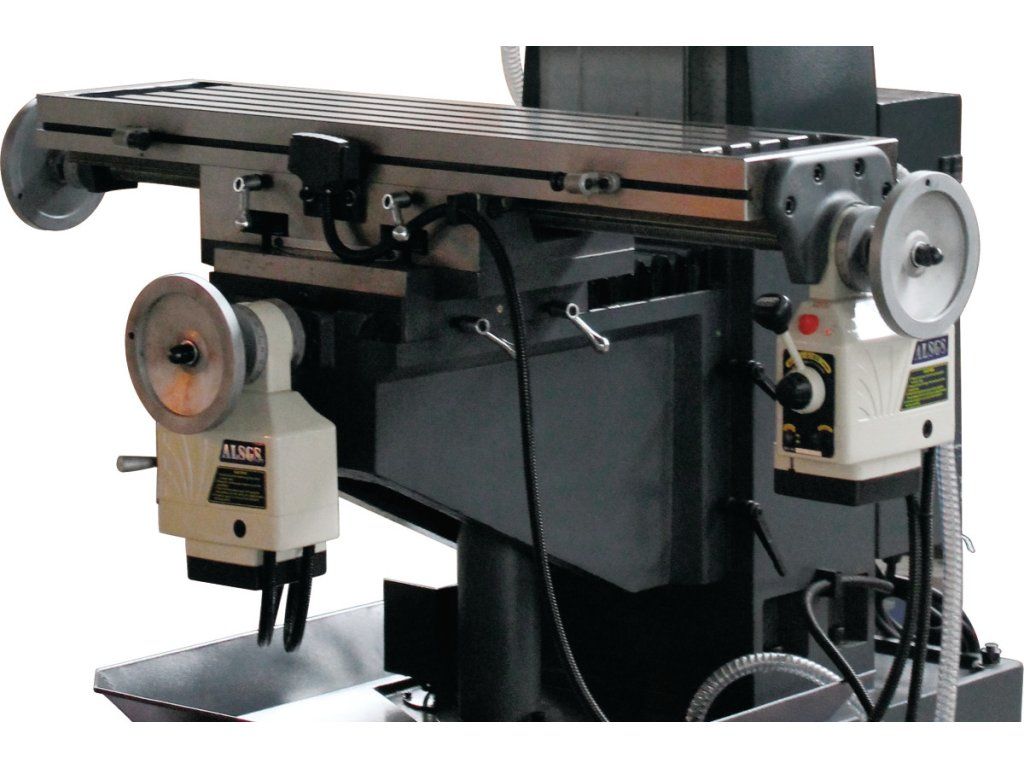

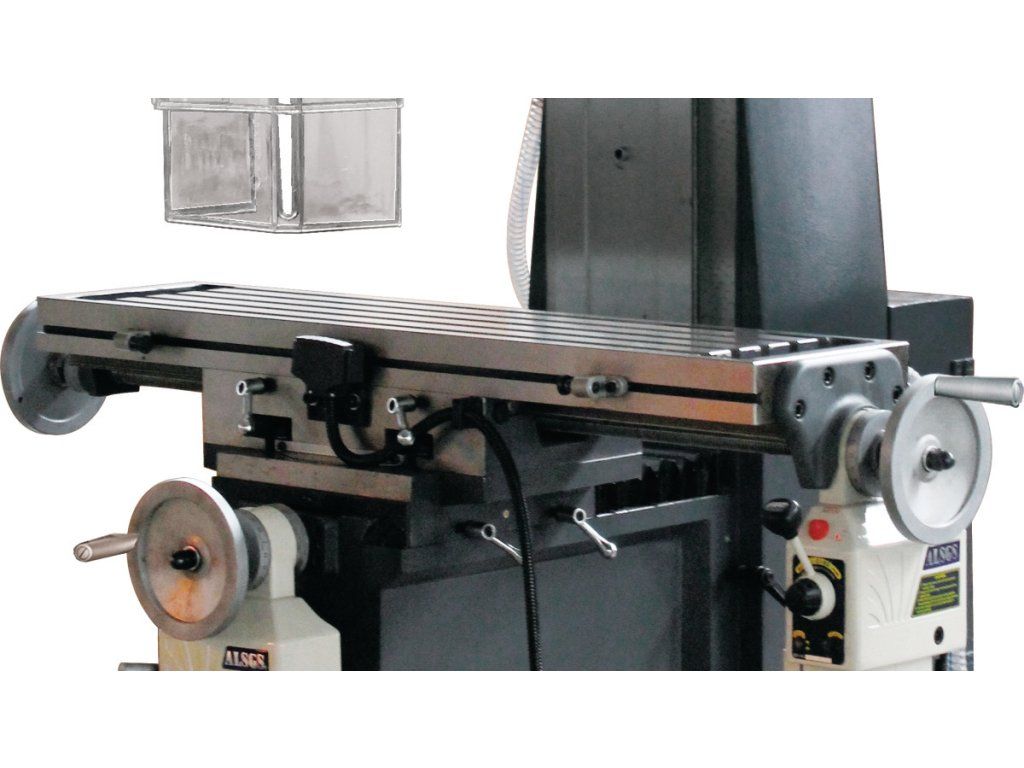

Strojné posuvy X/Y
Automatizácia pohybu stola v osiach X a Y zaisťuje konštantný úber materiálu a šetrí fyzickú námahu obsluhy.
04
Olejový kúpeľ
Všetky prevodové kolesá sú kalené, brúsené a mazané v olejovom kúpeli pre extrémne tichý chod a dlhú životnosť.
05
Vŕtanie až 30 mm
Vďaka tuhému stĺpu a prevodovej hlave zvládne stroj vŕtanie veľkých priemerov do ocele bez rizika kmitania nástroja.
06
Kompletné vybavenie
Štandardnou súčasťou je chladiace zariadenie, LED pracovné osvetlenie a výškovo nastaviteľný bezpečnostný kryt s mikrospínačom.
Oblasti použitia
Kde MT 50 E exceluje
Technický list
Špecifikácia stroja
Výkon a rezné parametre
Vysoká kapacita pre vŕtanie do plného materiálu bez predvŕtania pri konštrukčnej oceli.
Ideálne odstupňované otáčky pre nízkorýchlostné hrubovanie aj rýchlejšie dokončovacie práce.
Dvojstupňový trojfázový motor zaisťuje vysoký krútiaci moment v celom spektre otáčok.
Dostatočný zdvih pre hlboké otvory, ovládaný buď ručnou pákou (vŕtanie) alebo jemným ručným prísuvom.

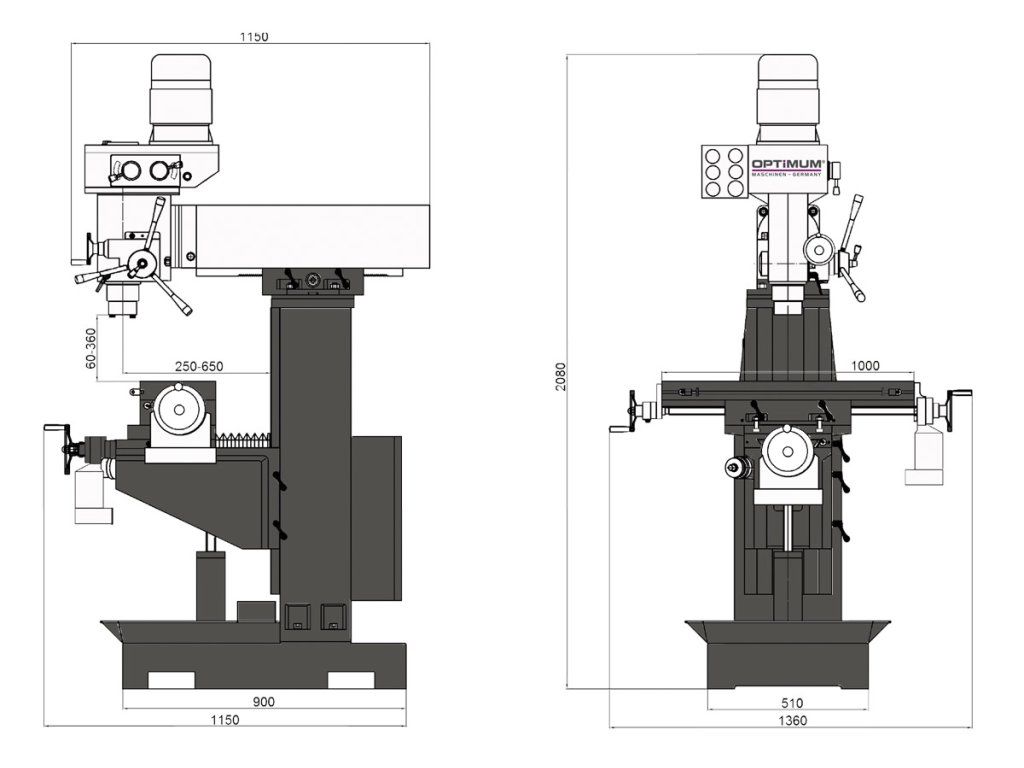

Rozsahy posuvov a rozmery
Pracovný priestor umožňujúci opracovanie širokého spektra súčastí od drobných čapov po veľké skrine prevodoviek.
Vzdialenosť osi vretena od stĺpa stroja je nastaviteľná pre obrábanie extrémne širokých dielov.
Priestor dovoľujúci upnutie vysokých deliacich prístrojov, otočných stolov alebo vysokých strojných zverákov.
Industriálne rozmery vypovedajú o robustnosti stroja, Ktorý vyžaduje stabilnú pevnú podlahu.
Čo dostanete v zásielke
Rozsah dodávky
1
OPTIMILL MT 50 E
Základná jednotka univerzálnej frézky s motormi a posuvmi
2
Skľučovadlo 3-16 mm / B18
S kľúčom pre bezpečné upnutie vrtákov
3
Upínací tŕň ISO40 / B18
Na pripojenie vŕtacieho skľučovadla do vretena
4
Redukčné puzdrá
Súprava redukcií ISO40-MK3 a MK3-MK2
5
Servisné náradie
T-matica a súprava náradia na nastavenie a údržbu
Často kladené otázky
Otázky a odpovede
Stroj je vybavený ako vertikálnou frézovacou hlavou, tak horizontálnym vretenom. Na horizontálnu prácu sa obvykle vertikálna hlava odklopí alebo demontuje a použije sa podperné rameno pre frézovací tŕň s kotúčovou frézou.
Áno, frézovacia hlava je naklápacia v rozsahu ± 45°. To umožňuje frézovanie fáz, šikmých drážok a uhlové vŕtanie bez nutnosti nakláňania obrobku vo zveráku.
Stroj má integrovanú prevodovku posuvov. Pomocou pák na suporte zvolíte smer a rýchlosť posuvu. Obsahuje tiež nastaviteľné mechanické dorazy, ktoré automaticky vypnú posuv v požadovanom bode.
Prevodovka beží v olejovom kúpeli, čo minimalizuje opotrebenie. Stačí pravidelne kontrolovať hladinu oleja cez olejoznak av predpísaných intervaloch vykonávať výmenu olejovej náplne.
Rada špecialistu Tomek Náradie:
MT 50 E je "pán stroj" pre každú poctivú údržbu alebo nástrojáreň. Práve upínanie SK 40 je to, čo ju oddeľuje od lacnejších variantov – tuhosť vretena pri frézovaní ocele je neuveriteľná. Pri inštalácii dôrazne odporúčam stroj dokonale vyrovnať pomocou presnej strojovej vodováhy na pevnom betónovom základe. Pre tento model odporúčam zaobstarať kvalitné sadu upínačov SK 40 a masívny strojný zverák s točnou základňou, aby ste plne využili potenciál 1 000mm stola a strojných posuvov.
Dodatočné parametre
| Kategória: | Univerzálne frézky |
|---|---|
| EAN: | 4030635036026 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 400 V |
