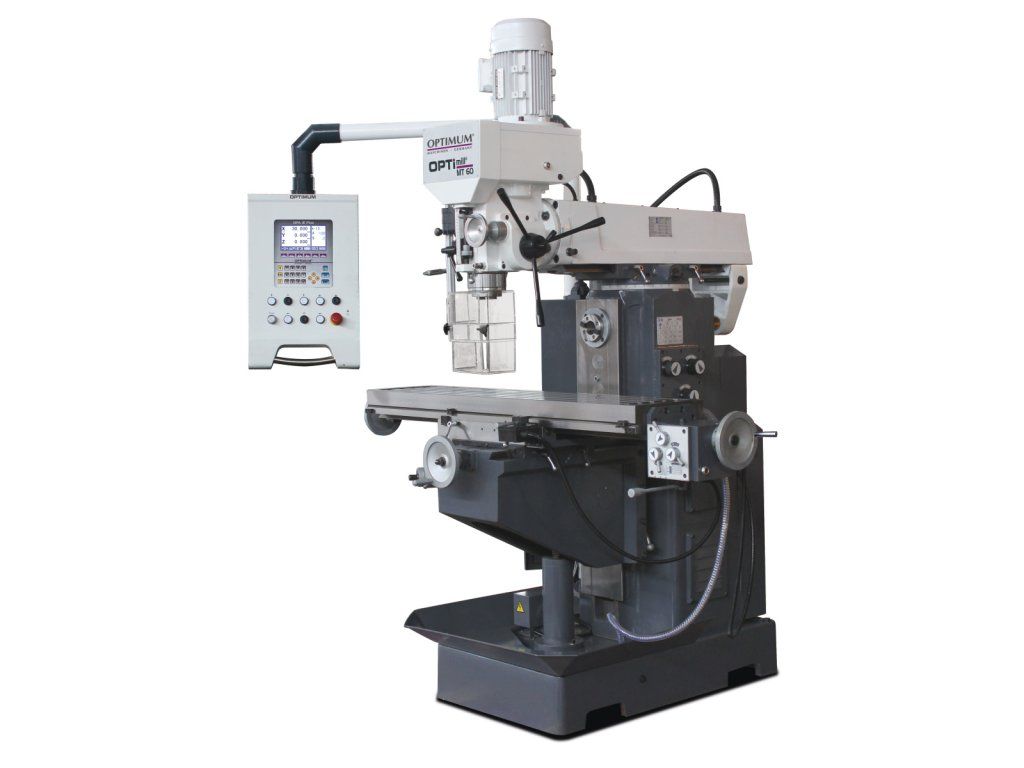

Univerzálna frézka OPTIMUM® OPTImill MT 60
Kód: 3336090
Súvisiaci tovar
_narazaci-uholnik-90.jpg?662f80ea
)
_upinky-14-mm--2-ks.jpg?662f80ea
)
_rychloupinacia-hlavicka-0-10-mm--b16.jpg?662f80ea
)
_frezovacia-hlava-iso-40.jpg?662f80ea
)
_zavitorezna-hlava-m5---m12--b16.jpg?662f80ea
)
_univerzalna-deliaca-hlava-ta-125.jpg?662f80ea
)
_kuzelovy-trn-b16-mk2-m10.jpg?662f80ea
)
_kuzelovy-trn-iso-40-b16.jpg?662f80ea
)
_kliestiny-er32--3---20-mm--18-ks.jpg?662f80ea
)
Podrobný popis
Industriálne monštrum pre kombinované frézovanie
Hlavné prednosti
Univerzálna frézka OPTIMUM® OPTImill MT 60 predstavuje vrchol stability a variability v kategórii univerzálnych frézok. So svojou hmotnosťou 1,3 tony z kvalitnej šedej liatiny efektívne eliminuje všetky vibrácie, čo je kľúčové na dosiahnutie špičkovej kvality povrchu a dlhej životnosti nástrojov. Stroj unikátne kombinuje **vertikálnu frézovaciu hlavu** s horizontálnym vretenom, pričom každé disponuje vlastným motorom s výkonom **2,2 kW**. Integrované digitálne odmeriavanie DPA 31 Plus zaručuje mikrónovú presnosť a výrazne skracuje časy nastavenia. Vďaka automatickému posunu osi X a možnosti práce s kotúčovými frézami v horizontálnej polohe sa MT 60 stáva komplexným obrábacím centrom pre nástrojárne, opravárenské prevádzky aj náročnú kusovú výrobu.
01
Univerzálna koncepcia
Umožňuje bleskový prechod medzi vertikálnym frézovaním a horizontálnou prácou s podperou pre kotúčové frézy.
02

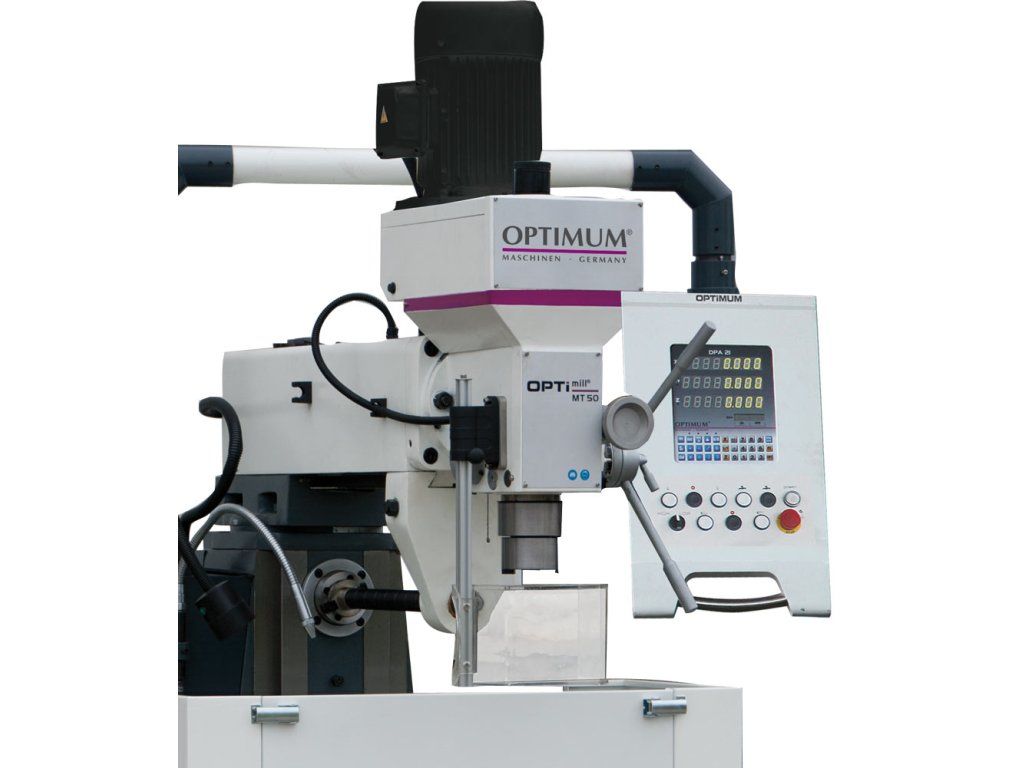

DRO DPA 31 Plus
Moderné 3-osové odmeriavanie s antireflexným displejom a magnetickými páskami zaručuje maximálnu presnosť polohovania.
03
Duálny pohon 2,2 + 2,2 kW
Dva nezávislé motory zaisťujú plný krútiaci moment pre obe vretená bez nutnosti zložitého prepínania prevodov.
04
Kužeľ ISO 40
Vysokotuhé upínanie ISO 40 dovoľuje nasadiť veľké nožové hlavy do o 100 mm a vykonávať ťažké hrubovanie ocele.
05

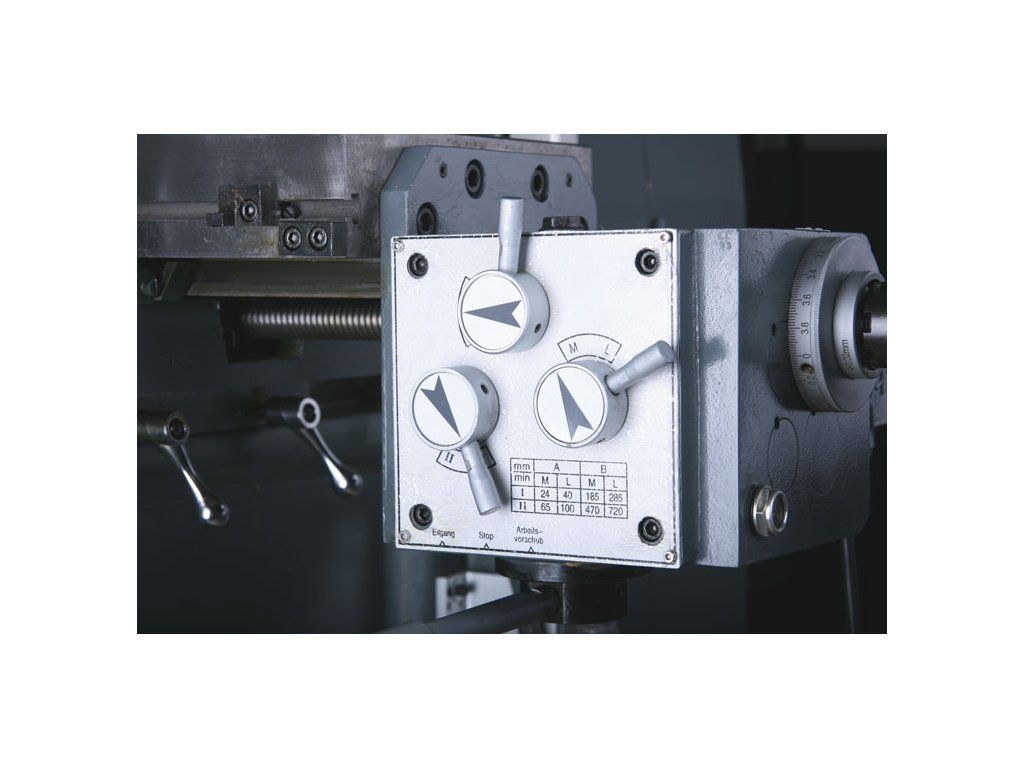

Automatický posuv X
Strojný posuv v pozdĺžnej osi X s mechanickými dorazmi zvyšuje komfort obsluhy a kvalitu frézovaného povrchu.
06
Liatinová stabilita
Masívna konštrukcia s váhou 1 300 kg pohlcuje chvenie aj pri maximálnom zaťažení vŕtaním do o 30 mm.
Priemyselné nasadenie
Využitie
Technický list
Špecifikácia stroja
Výkon motorov a vretena
Dve stránkynezávislé motory pre vertikálne aj horizontálne vreteno zaisťujú plný výkon pre obe operácie bez kompromisov.
Optimálny rozsah pre vŕtanie a frézovanie s vysokou presnosťou obehu.
Nízke otáčky a vysoký krútiaci moment pre kotúčové frézy a dlabanie hlbokých drážok.
Veľký zdvih pinoly na vŕtanie a výsuvné rameno (vyloženie) na opracovanie extrémne širokých dielov.
Kapacita obrábania
Vysoká kapacita pre vŕtanie do plného materiálu bez predvŕtania pri konštrukčnej oceli.
Dovoľuje efektívne porovnanie plôch širokými frézovacími hlavami pre dokonalú rovinnosť.
Integrovaný systém pre strojné rezanie závitov zvyšuje produktivitu pri výrobe nástrojových zostáv.

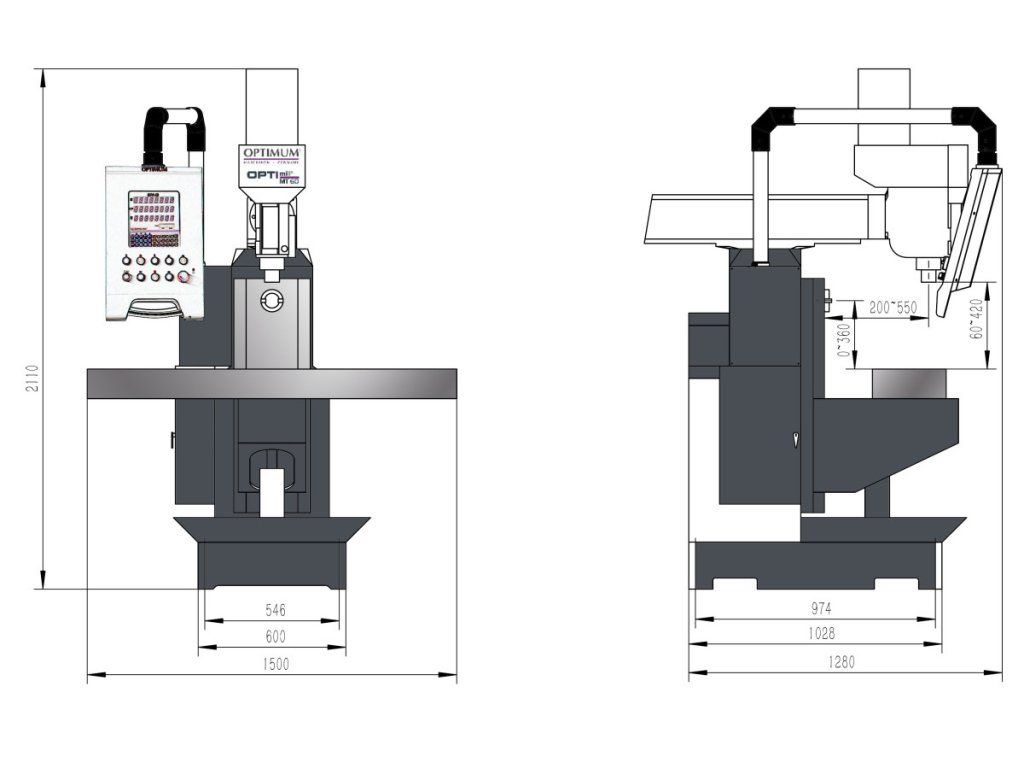

Rozsahy posuvov a rozmery
Nadštandardný pojazd 750 mm v osi X s možnosťou automatického strojného posuvu.
Veľký manipulačný priestor na použitie vysokých strojných zverákov alebo otočných deliacich stolov.
Priemyselné rozmery stroja vypovedajú o jeho stabilite a robustnosti.
Čo dostanete v zásielke
Obsah balenia
1
OPTIMILL MT 60
Základná jednotka univerzálnej frézky (1 300 kg)
2
Digitálne odmeriavanie DPA 31 Plus
Kompletný 3-osový systém už namontovaný na stroji
3
Horizontálne príslušenstvo
Frézovací tŕň a podpera pre horizontálne frézovanie
4
Sústava chladenia a osvetlenia
Integrované čerpadlo emulzie a strojná LED lampa
5
Náradie a redukcia
Vŕtacia hlavička 1-16mm, redukcia ISO40/MK3 a ISO40/MK2
Často kladené otázky
Otázky a odpovede
Aj keď má každé vreteno svoj motor, z bezpečnostných a technologických dôvodov sa odporúča používať vždy len jeden pracovný režim. MT 60 je navrhnutá ako univerzálny stroj na flexibilné striedanie operácií, nie na simultánne obrábanie dvoma nástrojmi.
Posuv osi X je vybavený nezávislým mechanizmom, ktorý sa zapína pákou na suporte. Rýchlosť posuvu je možné meniť a stroj je vybavený nastaviteľnými vypínacími dorazmi, ktoré automaticky zastavia posuv v požadovanom bode.
Systém DPA 31 Plus je veľmi odolný. Na osi X je optické pravítko kryté, osi Y a Z využívajú magnetické pásky, ktoré sú imúnne voči prachu a oleju. Odporúča sa iba pravidelné čistenie od nánosov špon, aby čítacie hlavy mali voľný priechod.
Áno. Vďaka vysokej hmotnosti (tuhosti) a nízkym otáčkam vretena (už od 40 ot/min pri horizontálnom a 90 ot/min pri vertikálnom) je MT 60 ideálny na obrábanie antikora a iných húževnatých materiálov s použitím chladenia.
Rada špecialistu Tomek Náradie:
Model MT 60 je v dielni neoceniteľný vďaka svojej "dvojhlavej" koncepcii. Pokiaľ potrebujete frézovať dlhé klinové drážky v hriadeľoch, horizontálne vreteno s kotúčovou frézou vám ušetrí hodiny času oproti postupnému vychádzaniu drážky stopkovou frézou zhora. Pri inštalácii nezabudnite stroj dokonale vyrovnať pomocou presnej strojovej vodováhy – 1,3 tony liatiny sa dokáže pri zlom ustavení mierne skrútiť, čo by ovplyvnilo presnosť dlhých pojazdov v osi X.
Dodatočné parametre
| Kategória: | Univerzálne frézky |
|---|---|
| EAN: | 4030635036156 |
| Značka: | OPTIMUM® |
| ? Příkon: | 5 000 W |
| ? Napětí: | 400 V |
