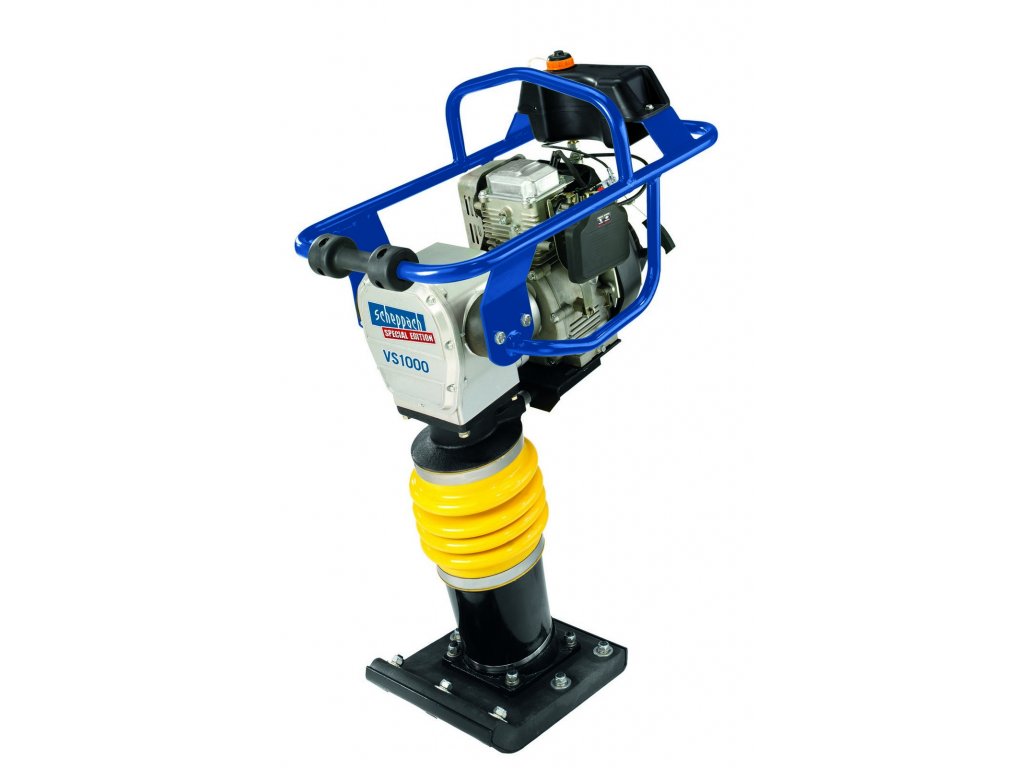

Vibračný pech Scheppach VS 1000
Kód: 3908301915
Podrobný popis
Prečo si vybrať tento produkt
Hlavné prednosti
Vibračný pech Scheppach VS 1000 hutní údermi pechovacej dosky 345 × 285 mm – tam, kam sa vibračná doska nezmestí, a tam, kde potrebujete zeminu zhutniť do hĺbky na malej ploche. Zhutníte ním zásypy rýh a výkopov na prípojky, zeminu okolo základov, múrov a šácht, výkopy na drenáž, pätky plota, pergoly alebo prístrešku aj štrkové lôžko pod podkladový betón. Pechovacia doska udiera 450–650× za minútu so zdvihom 40–66 mm, odstredivá sila je 10 kN a hĺbka hutnenia 40–60 cm podľa materiálu. Poháňa ho štvortaktný benzínový motor 196 cm³ (4,1 kW), ktorý chráni oceľový ochranný rám. Pech váži 78 kg, na krátke presuny máte v balení prepravné zariadenie s kolesami.
01
Do rýh a k základom
Pechovacia doska 345 × 285 mm prejde ryhou pre prípojku aj k päte steny, kam sa vibračná doska nezmestí.
02
Hutnenie do hĺbky
Údery so zdvihom 40–66 mm a odstredivou silou 10 kN zhutnia zeminu do 40–60 cm podľa materiálu.
03
Ochranný rám
Oceľový ochranný rám chráni motor a prevodovku pred poškodením na stavbe.
04
Posúva sa sám
Pri práci sa pech sám posúva vpred, vy ho len vediete oboma rukami; pritiahnutím strmeňa posun zrýchlite.
05
Olej pechu pod kontrolou
Hladinu oleja v pechovacej sústave skontrolujete priezorom vo vypúšťacej skrutke, bez demontáže.
06
Presun na kolesách
Prepravné zariadenie s kolesami podsuniete pod držiak a pech prevezete po rovnom podklade bez zdvíhania.
Pre koho a na čo
Využitie
Stavebníci rodinných domov
Zásypy rýh a výkopov po prípojkách, zemina okolo základov a pivničných múrov.
Majitelia záhrad a pozemkov
Zásypy rýh pre drenáž, zemina okolo šácht a žúmp a podklad pod záhradné stavby.
Kutilovia staviaci ploty a pergoly
Zhutnený podklad pod pätky plota, pergoly, prístrešku alebo pod podkladový betón.
Férovo vopred
Na čo si dať pozor
Montáž po dodaní – vo dvojici
Pech príde s demontovaným ochranným rámom, palivovou nádržou a plynovou páčkou. Pripravte si vidlicové kľúče 8, 10, 13 a 16 mm a ihlové kliešte na hadicovú svorku; pre hmotnosť montujte vo dvojici.
Náplne pred prvým spustením
Nalejte benzín Super E10 (nádrž 2,8 l) a motorový olej SAE 10W-30 alebo 10W-40 (0,6 l). Skontrolujte olej v pechovacej sústave – v priezore má byť ½ až ¾; dopĺňa sa olejom SAE 10W-30, najviac 0,8 l. Pri novom stroji dotiahnite matice nohy pechu.
Vhodný materiál a kontrola výkopu
Pech je na voľnú zeminu, hrudy a štrk. Na betón, asfalt a pevne zhutnené povrchy ho nespúšťajte – narážal by namiesto hutnenia a poškodila by sa noha aj motor. Zeminy s vysokým obsahom ílu nie sú vhodné. Pred hutnením v ryhe sa uistite, že steny výkopu sú stabilné a vibráciami sa nezrútia a že v hutnenom mieste nie sú elektrické káble, plynové ani vodovodné potrubia, ktoré by vibrácie mohli poškodiť.
Hluk, vibrácie a ochranné pomôcky
Hluk na mieste obsluhy 87,45 dB a vibrácie na rukovätiach okolo 30 m/s²: noste chrániče sluchu, ochranné okuliare, rukavice, dlhé nohavice a bezpečnostnú obuv s oceľovou špičkou, v prachu respirátor. Robte pravidelné prestávky. Obsluha od 18 rokov, pracuje sa len vonku a nie počas dažďa.
Špecifikácia
Technické parametre Scheppach VS 1000
Hutnenie
Malá plocha nohy pechu sústredí údery – preto sa hodí do rýh a výkopov.
Ako vysoko sa doska pri každom údere zdvihne.
Sila, ktorou pechovacie ústrojenstvo udiera do zeminy; 10 kN zodpovedá približne 1 000 kg.
Skutočná hĺbka závisí od druhu a vlhkosti zeminy.
Na zeminy s vysokým obsahom ílu, betón a asfalt sa pech nehodí – narážal by namiesto hutnenia.
Motor a náplne
Zvýšenie otáčok nad nastavenie z výroby nezvýši počet úderov a môže stroj poškodiť.
Hladina v priezore má byť medzi ½ a ¾. Nepreplňujte – nadbytok oleja môže pechovaciu sústavu zablokovať.
Hluk a vibrácie
Hluk na mieste obsluhy (neistota K 3 dB) prekračuje 85 dB – vždy noste chrániče sluchu.
Vibrácie prenášané do rúk sú vysoké: robte pravidelné prestávky, v chladnom počasí udržiavajte ruky v teple a pohybujte nimi.
Hmotnosť, rozmery a preprava
Pech zdvíhajte len za prepravné držadlo, nikdy za vodiaci strmeň.
Keď to nejde, položte ho na bok tak, aby vzduchový filter nesmeroval nadol. Po preprave naležato ho nechajte 15 minút stáť.
Údržba
Pri novom stroji ich dotiahnite pred každým spustením (kľúč veľ. 19).
Vyčistite chladiace rebrá valca; nie vysokotlakovým čističom.
Čo nájdete v balení
Obsah balenia
1
Scheppach VS 1000
Vibračný pech s benzínovým motorom 196 cm³
2
Ochranný rám
Oceľový rám s prepravným držadlom na priskrutkovanie
3
Adaptérové dosky
Na uchytenie ochranného rámu
4
Palivová nádrž
Nádrž 2,8 l na montáž na rám
5
Prepravné zariadenie
Kolesový vozík na presun na krátke vzdialenosti
6
Kľúč na zapaľovacie sviečky
Na kontrolu a výmenu sviečky
7
Spojovací materiál
4 skrutky M10 × 25, 2 skrutky k nádrži, hadicová svorka, 2 sťahovacie pásky
8
Dokumentácia
Návod na používanie
Často kladené otázky
Otázky a odpovede
Hĺbka hutnenia je 40–60 cm podľa druhu a vlhkosti zeminy. Pechovacia doska musí dosadať na zem celou plochou, nie prednou ani zadnou hranou – zhutnenie je potom najlepšie a doska sa menej opotrebuje.
Benzín Super E10 (nádrž 2,8 l), do motora olej SAE 10W-30 alebo 10W-40 (0,6 l) a do pechovacej sústavy olej SAE 10W-30 (najviac 0,8 l). Motorový olej prvýkrát vymeňte po 50 prevádzkových hodinách, potom každých 100 hodín; olej pechovacej sústavy po 300 hodinách.
Na voľnú zeminu, hrudy a štrk – vytvorí pevný podklad pre základy, podkladový betón a ďalšie spevnenie. Na zeminy s vysokým obsahom ílu, betón a asfalt sa nehodí.
Áno, priskrutkujete ochranný rám na adaptérové dosky, palivovú nádrž s hadicou a páčku plynu. Montážne kľúče 8, 10, 13 a 16 mm a ihlové kliešte nie sú súčasťou balenia, montujte vo dvojici.
Na krátku vzdialenosť po rovnom podklade na prepravnom zariadení s kolesami. Do auta ho zdvihnite zdvíhacím zariadením za prepravné držadlo alebo ho na prepravnom zariadení zavezte po nakladacej rampe; prevážajte ho nastojato, zaistený popruhmi, a s prázdnou nádržou. Po preprave naležato ho nechajte 15 minút stáť, kým skontrolujete olej.
Dodatočné parametre
| Kategória: | Vibračné dosky a pechy |
|---|---|
| EAN: | 4046664012993 |
| Značka: | Scheppach |
| Hmotnosť: | 78 kg |
| Typ motoru: | 4-taktní jednoválec |
| Objem motoru: | 196 ccm |
| Výkon motoru - maximální: | 4,8 / 6,5 kW/HP |
| Zapalování: | elektronické |
| Objem palivové nádrže: | 3.6 l |
| Velikost stopy pěchu: | 345 x 285 mm |
| Výška zdvihu: | 66 mm |
| Počet úderů: | 450 - 650 úd/min |
| Hutnící síla: | 10 kN |
| Hloubka hutnění: | 40 - 60 cm |
| Systém tlumení vibrací: | Ano |
| Ochranný rám: | Ano |
| Rozměry: | 780 x 480 x 1150 mm |
| Záruka (základní): | 2 roky |
| ? Záruka (prodloužená): | 4 roky |
