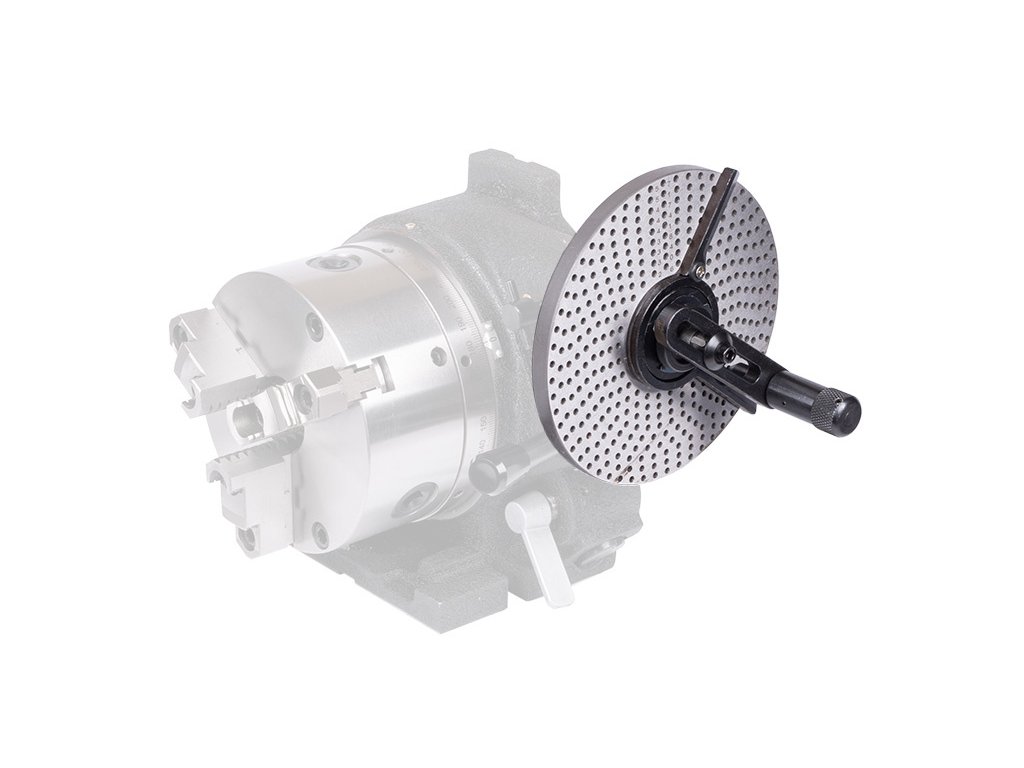

Deliace dosky pre otočné stoly DHV-130, OS-160, OS-250

Podrobný popis

Deliace dosky na nepriame delenie na otočných stoloch

Sada deliacich dosiek PROMA rozširuje aplikačné možnosti frézovania o vysokú presnosť uhlového roztečovania. Systém pracuje na princípe otáčania kľučky s aretačným tŕňom po otvoroch v kotúči, čo v spojení s prevodom otočného stola (spravidla 1:90 alebo 1:72) umožňuje deliť kruh na veľmi malé a presné úseky. Nastaviteľné nožnice uľahčujú odčítanie rozstupu a eliminujú chybu obsluhy pri počítaní otvorov.

Rozsah delenia a počty otvorov

Súprava obsahuje dva obojstranné disky (A a B), ktoré pokrývajú široké spektrum deliacich kombinácií:

• Disk A - Strana 1: 43, 44, 50, 52, 56, 61
• Disk A - Strana 2: 34, 37, 38, 39, 41
• Disk B - Strana 1: 54, 57, 58, 59, 62, 64
• Disk B - Strana 2: 46, 47, 49, 51, 53

Konštrukčné detaily a montáž

Hlavné výhody a obsah dodávky

• Vysoká variabilita: Umožňuje delenie na všetky čísla od 2 do 66 a vybrané čísla až do 132.
• Kompletné príslušenstvo: Balenie obsahuje všetko potrebné na okamžitú prestavbu otočného stola.
• Kvalitné spracovanie: Dosky sú brúsené a otvory sú precízne vŕtané pre hladký chod aretačného tŕňa.
• Univerzálnosť: Vhodné pre otočné stoly PROMA OS-160, OS-250 a deliace hlavy DHV-130.

Súčasťou dodávky je: Deliaca doska A, deliaca doska B, montážne skrutky, planžeta, nastaviteľné nožnice a kľučka s aretačným tŕňom.

FAQ

• Aký je princíp výpočtu pre nepriame delenie?
• Výpočet vychádza z prevodového pomeru stola (napr. 90:1). Počet otáčok kľučky pre požadovaný počet dielov (z) vypočítate ako $n = 90 / z$. Zvyšok sa rieši práve pomocou deliacich dosiek.
• Je možné tieto dosky použiť aj na stoly iných výrobcov?
• Áno, pokiaľ zodpovedá vnútorný priemer na uchytenie (38 mm) a rozstup štyroch montážnych otvorov pre skrutky M4.
• Na čo slúžia "staviteľné nožnice"?
• Nožnice slúžia na vymedzenie úseku (počtu otvorov) na doske. Po každom delení ich posuniete, čím si označíte presné miesto pre ďalší krok bez nutnosti zakaždým prepočítavať dierky.
