Otočný rám pre LN-400, 600
Kód: 25400001
Podrobný popis
Technické prednosti produktu
Hlavné prednosti

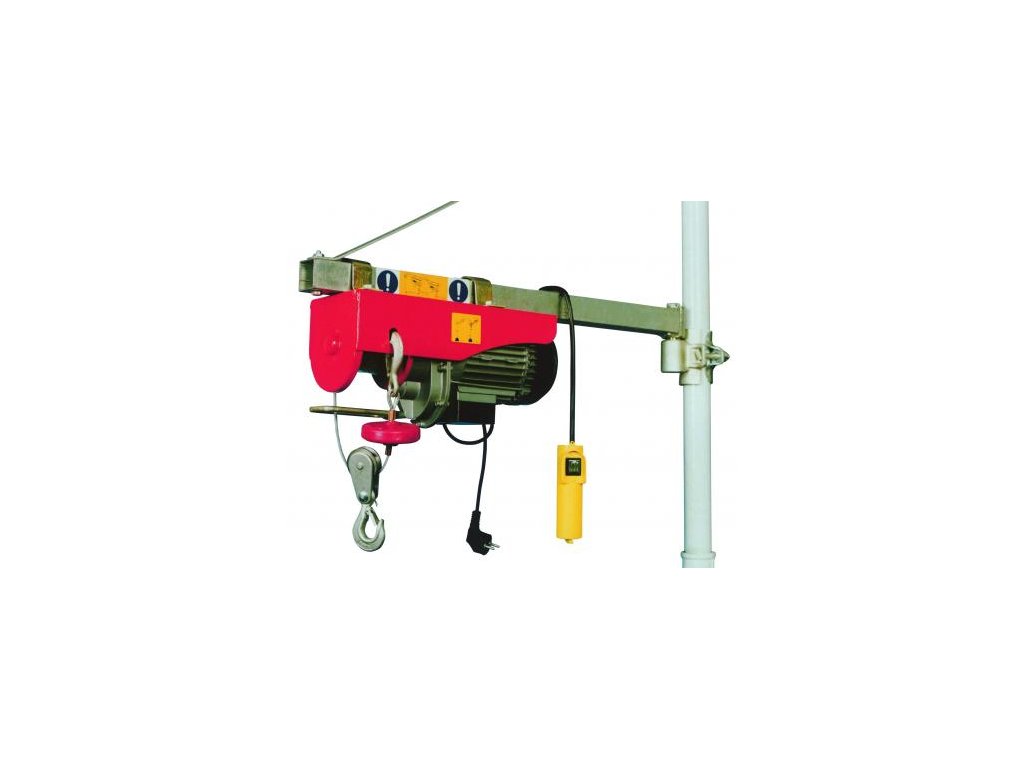

Otočný rám (výkyvné rameno) predstavuje kľúčové príslušenstvo pre elektrické navijaky LN-400 a LN-600, ktoré výrazne zvyšuje efektivitu práce pri vertikálnom zdvihu. Vďaka rotačný mechanizmus v rozsahu až 180° umožňuje bremeno po vytiahnutí do požadovanej výšky ľahko vytočiť nad pracovnú plochu, podlahu poschodia alebo lešenie. Konštrukcia z tuhého oceľového profilu 45 × 45 mm je dimenzovaná pre bezpečný prenos síl aj pri maximálnom vysunutí ramena 750 mm. Kvalitná povrchová úprava a robustné čapy pántov zaručujú hladký chod a dlhú životnosť aj v náročných dielenských či stavebných podmienkach.
01
Väčší manipulačný priestor
Dĺžka ramena 750 mm umožňuje vychýlenie navijaku mimo os upevnenia pre pohodlné vykladanie bremena.
02
Vysoká tuhosť profilu
Štvorcový prierez 45 × 45 mm zabraňuje krúteniu ramena pod záťažou a zaisťuje zvislú stabilitu navijaka.
03
Univerzálne upnutie
Konštrukcia je pripravená na montáž na oceľovú rúrku s priemerom 48 mm, čo zodpovedá bežným lešenárskym normám.
04
Plynulé otáčanie
Dvojica pántov s výškovou vzdialenosťou 380 mm rozkladá váhu a umožňuje ľahké ovládanie aj so zaveseným nákladom.
05
Jednoduchá inštalácia
Rám sa skladá z minima dielov a jeho montáž na nosnú rúrku je otázkou niekoľkých minút.
06
Bezpečná fixácia
Súprava obsahuje pevnostný spojovací materiál pre bezpečné zaistenie ramena na kotviacom bode.
Oblasti použitia
Využitie
Špecifikácia
Technické parametre
Kompletná špecifikácia
Rám je rozmerovo a pevnostne prispôsobený pre navijaky s nosnosťou až 600 kg.
Štvorcový prierez 45 × 45 mm poskytuje maximálnu tuhosť v ohybe aj krute.
Dĺžka840 mm (vrátane pántov) umožňuje široký rozsah pohybu bremena.
Pre bezpečnú montáž je nutné použiť rúrku s priemerom 48 mm so stenou minimálne 3 mm.
Celková transportná váha 7 kg zaručuje bezpečnú dopravu bez poškodenia dielov.
Čo nájdete v balení
Obsah balenia
1
Oceľové rameno otočného rámu
Hlavný nosný profil s upevňovacími otvormi
2
Súprava pántov a úchytov
Mechanizmus na otáčanie a upevnenie na zvislú rúrku
3
Spojovací materiál
Skrutky a matice na kompletizáciu rámu
4
Oznámenie
Upínacia zvislá rúrka nie súčasťou balenia
Často kladené otázky
Otázky a odpovede
Áno, rám je univerzálne použiteľný pre väčšinu navijakov zodpovedajúcich nosnosti a rozstupu montážnych úchytov modelov LN-400 a LN-600. Pred nákupom odporúčame skontrolovať rozmery profilu ramena (45x45 mm).
Nie, zvislá upínacia rúrka nie je súčasťou dodávky. Ako nosník môžete použiť štandardnú lešenársku rúrku s vonkajším priemerom 48 mm, ktorú je nutné pevne ukotviť k podkladu (napr. medzi podlahu a strop alebo k stene).
Pri montáži na rovnú stenu je uhol otočenia približne 180° (od steny k stene). Pri montáži na voľne stojacu rúrku v priestore je pohyb obmedzený iba dĺžkou prívodného kábla navijaka.
Áno, rám je konštruovaný pre bezpečné zaťaženie zodpovedajúce navijaku LN-600. Kľúčom k bezpečnosti je však správne a pevné ukotvenie nosnej zvislej rúrky, na ktorej je rám upevnený. Pred každým zdvihom kotevné body vizuálne skontrolujte.
Na zachovanie ľahkého a plynulého chodu odporúčame čapy pántov raz za čas premazať bežným strojným mazivom (napr. bielou vazelínou), najmä pokiaľ je rám vystavený vlhkosti alebo prachu zo stavby.
