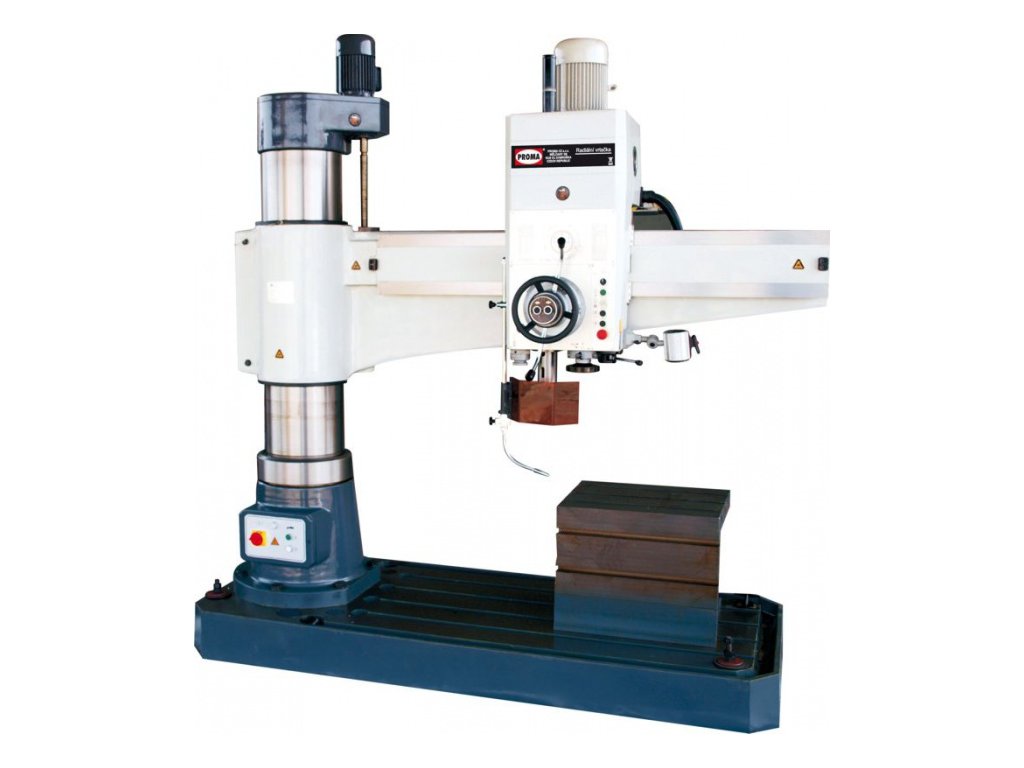

Radiálna vŕtačka PROMA RV-50E
Kód: 25013006
Súvisiaci tovar
_trn-pre-vrtackove-sklucovadlo-mk4-b16.jpg?662f80ea
)
_redukcne-puzdro-mk4-2.jpg?662f80ea
)
_redukcne-puzdro-mk4-3.jpg?662f80ea
)
_sklucovadlo-vrtackove-s-kluckou-b16-1-13-mm.jpg?662f80ea
)
_sklucovadlo-vrtackove-s-kluckou-b16-3-16-mm.jpg?662f80ea
)
_rychloupinacie-sklucovadlo-b16-1-13-mm.jpg?662f80ea
)
_rychloupinacie-sklucovadlo-b16-3-16-mm.jpg?662f80ea
)
_suprava-na-upinanie-m14--58-kusov.jpg?662f80ea
)
_suprava-na-upinanie-m16--58-kusov.jpg?662f80ea
)
Podrobný popis
Vrchol strojárskej presnosti
Hlavné prednosti
Radiálna vŕtačka PROMA RV-50E predstavuje nekompromisné riešenie pre priemyselnú výrobu, ťažké strojárstvo a opravárenské prevádzky. Vďaka hydraulickému systému radenia a aretácie vo všetkých osiach umožňuje rýchlu a fyzicky nenáročnú manipuláciu aj s takto masívnym strojom. S rozsahom 16 rýchlostí a posuvov, systémom trochoidného mazania a obrovským pracovným priestorom je RV-50E pripravená na tie najnáročnejšie úlohy vrátane závitovania do ocele až do veľkosti M16.
01
Hydraulické ovládanie
Hydraulika zaisťuje bleskové radenie otáčok aj pevné zovretie vreteníka a ramena v nastavenej polohe.
02
Extrémny dosah
Maximálna vzdialenosť vretena od stĺpu 1 600 mm dovoľuje vŕtanie do veľkoplošných dielcov.
03
Výkonné závitovanie
Stroj je dimenzovaný na rezanie závitov až do M20 v liatine a M16 v konštrukčnej oceli.
04
16 stupňov posuvu
Automatický strojný posuv vretena od 0,04 do 3,2 mm/ot pre dokonalý povrch otvoru.
05
Trochoidné mazanie
Moderný systém tenkovrstvového mazania predlžuje životnosť mechanických častí a znižuje trenie.
06
Kompletné pracovisko
Dodávka obsahuje masívnu upínaciu kocku (630x500x500 mm) na fixáciu obrobkov.
Oblasti použitia
Využitie
Špecifikácia
Technické parametre
Pohon a vreteno
Masívny kužeľ Morse 5 (Mk V) na bezpečné upnutie veľkých vrtákov a vyvrtávacích tyčí.
Celkom 16 rýchlostí (od 25 do 2 000 min?1) umožňuje nastaviť ideálne rezné podmienky pre akýkoľvek nástroj.
Hĺbka vŕtania 315 mm na jeden záťah vretena dovoľuje vŕtanie aj do veľmi silných platní.
Široký rozsah strojných posuvov 0,04 až 3,2 mm na otáčku zaistí optimálny úber materiálu.
Závitovanie a kapacita
Stroj hravo zvládne rezanie závitov M20 v šedej liatine vďaka vysokému krútiacemu momentu.
V konštrukčnej oceli stroj bezpečne reže závity do veľkosti M16.
Masívna vŕtacia kocka o váhe stoviek kilogramov slúži na bezpečné podloženie a upnutie dielcov.
Rozmery a manipulačný priestor
Horizontálny pojazd vreteníka po ramene je 1 250 mm (v rozmedzí 350 až 1 600 mm od stĺpa).
Vertikálny priestor pod vretenom je nastaviteľný v rozsahu 900 mm.
Impozantné rozmery podčiarkujú robustnosť; stroj vyžaduje výšku stropu minimálne 2,9 metra.
Hrubá váha balenia dosahuje takmer 3,9 tony, čo vyžaduje zodpovedajúcu manipulačnú techniku pri inštalácii.
Čo nájdete v balení
Obsah balenia
1
Radiálna vŕtačka PROMA RV-50E
Hlavné telo stroja so stĺpom a ramenom
2
Upínacia vŕtacia kocka
Rozmer 630 x 500 x 500 mm na fixáciu obrobkov
3
Integrovaný chladiaci systém
Čerpadlo a rozvody chladiacej emulzie
4
Dokumentácia
Návod na obsluhu, záručný list a technickú schému
Často kladené otázky
Otázky a odpovede
Hydraulický systém stlačením tlačidla pevne zablokuje rameno na stĺpe a vreteník na ramene. To zaisťuje, že sa poloha vretena nepohne ani pri extrémnom tlaku počas vŕtania o 50 mm.
Vzhľadom na hmotnosť 3,5 tony a radiálne vyloženie ramena odporúčame inštaláciu na armovanú betónovú dosku s hrúbkou min. 300 mm podľa technickej dokumentácie, aby nedochádzalo k nakláňaniu stroja.
Ide o vysoko efektívny systém automatického mazania prevodov a vodiacich plôch, ktorý vytvára stály a veľmi tenký film maziva. Znižuje opotrebenie dielov a prehrievanie prevodovky.
Vertikálny pohyb ramena po stĺpe je motorický, ovládaný z hlavného panelu. Rozsah nastavenia je 900 mm, čo umožňuje vŕtanie rôzne vysokých dielcov priamo na základni alebo na kocke.
Áno, vŕtačka je vybavená nastaviteľnými koncovými dorazmi vretena. Hneď ako vreteno dosiahne nastavenú hĺbku, strojný posuv sa automaticky vypne.
Dodatočné parametre
| Kategória: | Radiálne vŕtačky |
|---|---|
| EAN: | 8595105423318 |
| Značka: | PROMA |
| ? Příkon: | 4 000 W |
| ? Filtrovací příkon: | 4 000 - 4 499 W |
| ? Napětí: | 400 V |
| Hmotnost: | 3 500 kg |
| Max.vrtaný průměr: | 50 mm |
| Max. vzdálenost vřetene od sloupu: | 1 600 mm |
| Min. vzdálenost vřetene od sloupu: | 350 mm |
| Pojezd vřeteníku: | 1 250 mm |
| Max. vzdálenost vřetene od základny: | 1 220 mm |
| Min. vzdálenost vřetene od základny: | 320 mm |
| Zdvih vřetene: | 315 mm |
| Rozsah otáček: | 25 - 2 000 /min. |
| Počet převodových stupňů: | 16 |
| Rozsah rychlostních stupňů posuvu vřetene: | 16 |
| Rozměr vrtací kostky: | 630 x 500 x 500 mm |
| Rozměr stroje: | 2 500 x 1 070 x 2 840 mm |
| Záruka: | 2+1=3 roky |
