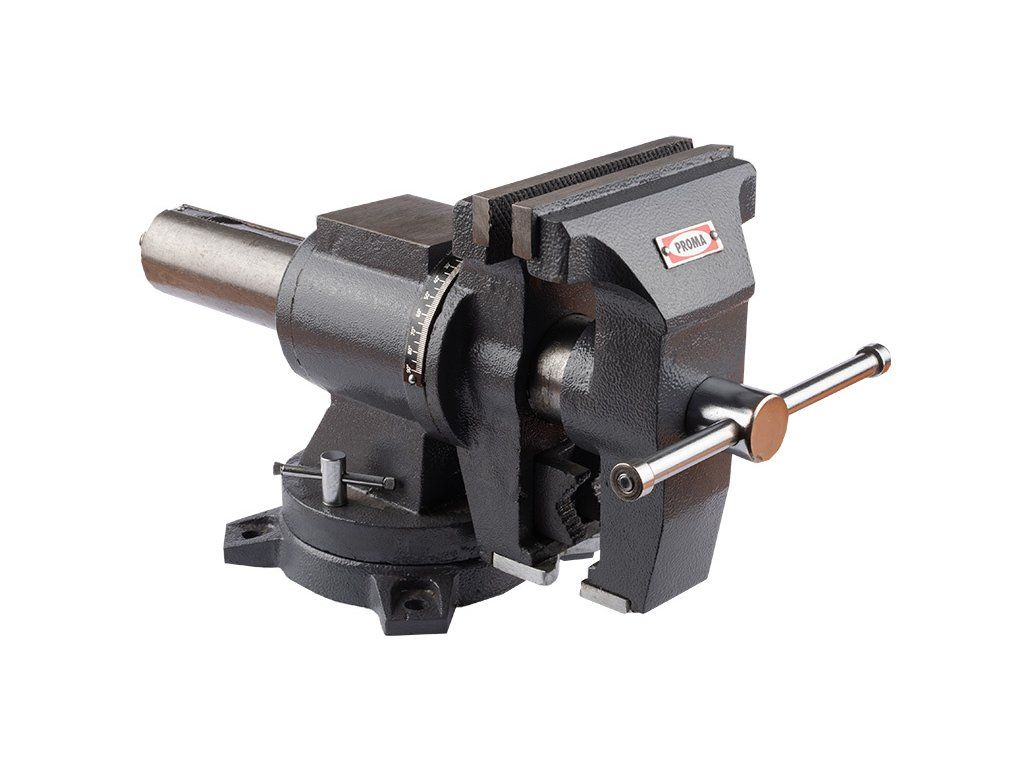

Viacúčelový stolný zverák PROMA VS-150
Kód: 91001150
Podrobný popis
Maximálna sila a rozsah radu VS
Hlavné prednosti
Zverák PROMA VS-150 predstavuje vrcholnú triedu viacúčelových zverákov. Jeho konštrukcia je dimenzovaná pre ťažké strojárenské a zámočnícke úkony, kde bežné zveráky narážajú na limity veľkosti a stability. Hlavnou devízou je čeľusť so šírkou 165 mm, ktorá v spojení s roztvorením 145 mm dovoľuje bezpečne upnúť aj masívne oceľové bloky. Unikátny systém dvojosého polohovania (horizontálna točňa 90° a vertikálna rotácia hlavy 360°) umožňuje operátorovi nastaviť obrobok do ergonomicky ideálnej polohy, čo dramaticky zvyšuje presnosť ručného opracovania. Kalené čeľuste s tvrdosťou 45 HRC a integrovaný trubkový úchop robia z VS-150 nepostrádateľný kotviaci bod každej profesionálnej dielne.
01
Hlava otočná o 360°
Hlava zveráka rotuje okolo svojej osi, čo umožňuje okamžitý prístup k trubkovým čeľustiam alebo polohovaniu dielu bokom.
02
Extra šírka 165 mm
Zväčšená plocha čeľustí rozkladá upínaciu silu na väčšiu plochu, čo zamedzuje deformácii materiálu a zvyšuje stabilitu.
03
Vysoká hĺbka 85 mm
Hlboké hrdlo zveráka dovoľuje vkladať profilové materiály hlbšie pod úroveň čeľustí pre zvislé opracovanie.
04
Masívna nákova
Brúsená pracovná plocha 80 × 70 mm slúži ako stabilná základňa na kovanie, rovnanie a nitovanie dielov.
05
Pevnostná liatina 21,7 kg
Vysoká vlastná hmotnosť je zárukou, že zverák neprenáša chvenie do ponku ani pri agresívnom brúsení.
06
Priemyselné čeľuste 45 HRC
Kalená oceľ s krížovým ryhovaním zaisťuje, že sa upnutý materiál nepohne ani o milimeter.
Pre tie najťažšie úlohy
Využitie
Maximálne technické údaje
Parametre a rozmery
Mechanické údaje a vlastnosti
Profesionálne oceľové čeľuste s tepelnou úpravou odolávajú opotrebovaniu aj pri upínaní veľmi tvrdých kovov.
Nadštandardná plocha nákovy v zadnej časti hlavy zveráka pre ťažšie rázové práce.
Odliatok s vynikajúcou pevnosťou v tlaku a schopnosťou tlmiť vibrácie vznikajúce pri obrábaní.
Konštrukčná výška 25 cm zaisťuje dostatočný manipulačný priestor pre ovládaciu rukoväť nad ponkom.
Montážne rozmery základne
Štvorcový rozstup montážnych otvorov pre maximálne stabilné ukotvenie k pracovnému stolu.
Určené pre pevnostné skrutky M12, ktoré zaistia nevyhnutnosť zveráka aj pri extrémnom pákovom momente.
Dĺžka cez pol metra v balení zodpovedá mohutnosti hlavnej trapézovej skrutky a vodiacich prvkov.
Všetko pre profesionálne upnutie
Obsah balenia
1
Viacúčelový zverák PROMA VS-150
Kompletný zostavený liatinový kolos s točnou základňou
2
Kalené hlavné čeľuste 165 mm
Pár oceľových čeľustí (45 HRC) s ryhovaním pre plochý materiál
3
Prizmatické rúrkové čeľuste
Integrovaný set pre bezpečné upnutie guľatiny a trubiek
4
Ovládacia páka a mechanizmy
Hlavná trapézová skrutka a aretačné kľučky polohovania
Často kladené otázky
Otázky a odpovede
Hlavný rozdiel je v masívnosti. VS-150 váži takmer 22 kg a má čeľuste široké 165 mm (teda širšie ako názov napovedá). Ponúka tiež najväčšiu hĺbku upnutia (85 mm) a najväčšie roztvorenie (145 mm). Je to stroj pre ťažké priemyselné nasadenie, kde je vyžadovaná maximálna nevyhnutnosť obrobku.
Zverák má v spodnej časti hlavy integrované prizmatické čeľuste. Vďaka rotácii 360 ° stačí hlavu zveráka otočiť o 180 °, čím sa rúrkové čeľuste dostanú do hornej pracovnej polohy. Vďaka trojbodovému kontaktu v prizme sa rúra nešmýka a je pevne fixovaná na rezanie alebo rezanie závitov.
Áno, ploché čeľuste sú k zveráku pripevnené skrutkami. Napriek tomu, že sú kalené na 45 HRC a vydržia extrémne zaobchádzanie, v prípade potreby ich možno ľahko demontovať a vymeniť, alebo nahradiť magnetickými plastovými čeľusťami na ochranu povrchu mäkkých kovov.
Rozhodne áno. Pre hladký chod odporúčame pravidelne čistiť trapézovú skrutku od špon a prachu a premazávať ju kvalitnou vazelínou. Rovnako odporúčame občas kvapnúť olej na otočné plochy vertikálne aj horizontálne točne.
Montážne skrutky nie sú súčasťou balenia, pretože každý pracovný stôl má inú hrúbku materiálu. Pre VS-150 odporúčame použiť tri pevnostné skrutky M12 s veľkoplošnými podložkami zospodu stola.
Dodatočné parametre
| Kategória: | Dielenské zveráky |
|---|---|
| Záruka: | 24 |
| EAN: | 8595105428337 |
| Značka: | PROMA |
| Šířka čelistí: | 160 mm |
| Výška čelistí: | 24 mm |
| Tvrdost čelistí: | 45 HRC (+/-5) |
| Max. rozevření: | 145 mm |
| Výška svěráku: | 250 mm |
| Velikost kovadliny: | 80 x 70 mm |
| Hloubka svěráku: | 85 mm |
| Rozteč upínacích otvorů v základně: | 130 x 130 mm |
| Průmněr otvoru v základně: | 13 mm |
| Možnost natočení svěráku horizontálně: | 90 ° |
| Možnost natočení svěráku vertikálně: | 360 ° |
