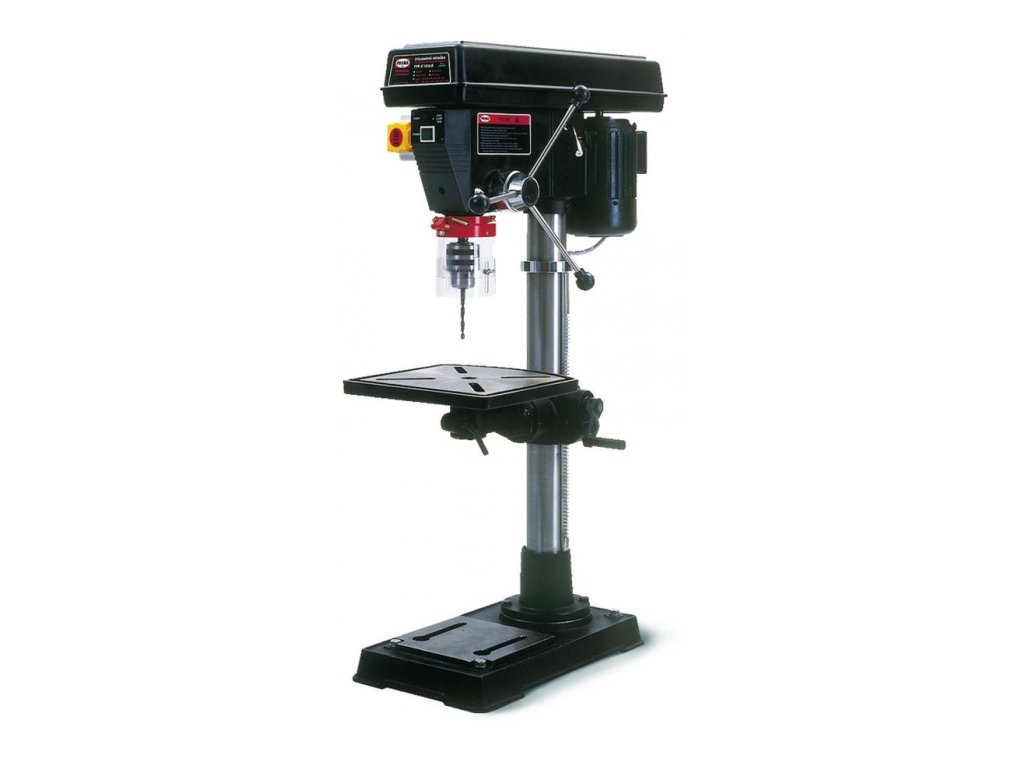

Stojanová vrtačka PROMA E-1516B/400

Kód: 25401501
Neohodnoceno Podrobnosti hodnocení
12 990 Kč –8 %
Stojanová vrtačka PROMA E-1516B/400
12 990 Kč –8 % 11 907 Kč 9 841 Kč bez DPH Měrná cena:
Skladem v eshopu
Možnosti doručení

Stojanová vrtačka PROMA E-1516B/400 na vrtání, zahlubování a vystružování otvorů do 20 mm. Třífázový motor 750 W, 12 rychlostí 180–2 740 min⁻¹, vyložení 195 mm, stůl 300 × 300 mm naklopitelný o ±45°, osvětlení a přepínač směru otáčení.

Klíčové parametry
Max. vrtání20 mm
Otáčky180–2 740 min⁻¹
Příkon750 W
Napájení400 V

Jiné napětíVerze 230 V

Detailní informace

Servis
Široký sortiment
Nakupujte jak Vám vyhovuje
Skutečná hodnota

Detailní popis produktu


Proč si vybrat tento produkt

Hlavní přednosti


Stojanová vrtačka PROMA E-1516B/400 je sloupový stroj na vrtání, zahlubování a vystružování otvorů v různých materiálech. Uplatní se v zámečnické dílně, při opravách, v truhlárně i v domácí dílně – na otvory do ocelových profilů a plechů, zahloubení pod šrouby nebo přesné kolmé otvory do dřeva. Třífázový motor 750 W pohání vřeteno přes klínové řemeny ve 12 stupních od 180 do 2 740 min⁻¹ a vrtačka zvládne otvory do 20 mm. Vyložení 195 mm a stůl 300 × 300 mm pojmou i větší díly, stůl se otáčí o 360° a naklápí o ±45°. Pracovní plochu osvětlí světlo zabudované v těle vrtačky a kolébkovým přepínačem změníte směr otáčení vřetena.
01
Výkon 750 W
Motor 750 W s 12 rychlostmi zvládne otvory do 20 mm – nejvíc v této řadě stojanových vrtaček.
02
12 rychlostí
Otáčky 180–2 740 min⁻¹ přehozením klínových řemenů – od velkých vrtáků do oceli po malé průměry a dřevo.
03
Velký stůl a vyložení
Stůl 300 × 300 mm a vyložení vřetene 195 mm pro větší desky a díly.
04
Naklápěcí stůl
Stůl otočný o 360° a naklopitelný o ±45° s aretací pro šikmé otvory.
05
Osvětlení a přepínač směru
Zabudované osvětlení s vlastním vypínačem a kolébkový přepínač směru otáčení vřetena.
06
Bezpečné ovládání
Kontrolka napětí, vypínač se zámkem jako nouzové zastavení a kryt sklíčidla s koncovým spínačem.

Pro koho a na co

Využití

Zámečnická dílna
Otvory do 20 mm v ocelových profilech, plechu a kování, zahlubování.
Opravy a údržba
Vrtání a vystružování otvorů v opravovaných dílech a výroba přípravků.
Truhlárna a domácí dílna
Kolmé otvory do desek a hranolů; dílna s přívodem 400 V.
Vrtání do oceli Otvory do 20 mm Zahlubování Vystružování Kovové profily Vrtání do dřeva Šikmé otvory Opravy dílů

Férově předem

Na co si dát pozor


Bez rukavic, s ochranou zraku
Na vrtačce nepracujte v rukavicích a vždy používejte ochranné brýle – obojí připomínají štítky na stroji. Dlouhé vlasy si svažte a nenoste volný oděv. Obrobek před vrtáním upněte, klíč ze sklíčidla vždy vyndejte a stroj nespouštějte s odstraněnými kryty.

Otáčky jen v klidu
Klínové řemeny přehazujte jen při zastaveném a odpojeném stroji – štítek na krytu připomíná, že převody se za chodu nemění. Řemeny napněte na průhyb zhruba 1 cm, správné napnutí prodlužuje jejich životnost.

Pevné ustavení
Vrtačku přišroubujte základnou k pevné ploše, která unese její hmotnost – volně stojící stroj se může při práci pohnout. Před prvním spuštěním odstraňte z kovových ploch konzervační vrstvu technickým benzínem (ne nitroředidlem).

Směr otáčení a připojení
Přepínač směru otáčení přepínejte jen při zastaveném stroji. Třífázový přívod 400 V a případné zásahy do elektroinstalace svěřte elektrikáři s odpovídající kvalifikací.

Specifikace

Technické parametry PROMA E-1516B/400

Vrtačka vyvrtá otvory do 20 mm; u velkých průměrů volte nejnižší otáčky.
12 rychlostí nastavíte přehozením klínových řemenů na řemenicích.
Třífázový asynchronní motor 750 W s krytím IP54.
Vyložení 195 mm pojme širší desky; zdvih vřetene 80 mm.
Pohon a otáčky
Třífázové napájení 400 V – do běžné jednofázové zásuvky stroj nezapojíte. Přívod a jištění svěřte elektrikáři.
Stupeň ochrany motoru proti vniknutí prachu a stříkající vodě.
Nízké otáčky na velké vrtáky a ocel, vysoké na malé průměry, hliník a dřevo.
Stupně 180, 250, 300, 400, 480, 580, 970, 1 280, 1 410, 1 540, 2 270 a 2 740 min⁻¹.
Řemeny přesunete podle tabulky pod krytem a napnete pákou na průhyb asi 1 cm.
Směr přepínejte jen při zastaveném vřetenu.
Vřeteno a vrtání
Morseův kužel Mk II – do vřetene se nasazuje trn se sklíčidlem, sklíčidlo se stopkou nebo přímo nástroj s kuželovou stopkou stejné velikosti.
Jak hluboko projede vrták jedním tahem páky – 80 mm bez přestavení stolu.
Vzdálenost osy vřetene od sloupu – otvor vyvrtáte nejdál 195 mm od okraje dílu, tedy doprostřed desky široké zhruba dvojnásobek.
Nastavená hloubka platí pro všechny otvory v sérii.
Stůl a rozměry
Stůl natočíte kolem sloupu a nakloníte až o 45° na obě strany – pro šikmé otvory; v poloze ho zajistíte aretací.
Největší výška obrobku i s nástrojem na stole.
Ovládání, bezpečnost a hluk
Funguje jako nouzové zastavení.
S odklopeným krytem vrtačku nespustíte.
Hluk na místě obsluhy (měřeno naprázdno); číslo za + je nejistota měření.

Klikněte na dlaždici nebo řádek se šipkou pro zobrazení vysvětlení

Co najdete v balení

Obsah balení

1
PROMA E-1516B/400
Stojanová vrtačka, dodávaná částečně rozložená
1×
2
Ochranný kryt sklíčidla
S koncovým spínačem
1×
3
Vrtací sklíčidlo s kličkou
1×
4
Trn sklíčidla
Kužel Mk II / B20
1×
5
Páka posuvu vřetena
3×
6
Klínový řemen
10×660 Li a 10×610 Li
2×
7
Imbusové klíče
3 a 4 mm
2×
8
Klička posuvu stolu
1×
9
Klička aretace stolu
1×
10
Šroub základny M8
4×
11
Šroub vypínače M6
2×
12
Dokumentace
Návod k obsluze
1×

Srovnání v řadě

Který model vybrat?

Všechny tři jsou sloupové vrtačky na vrtání a zahlubování s vřetenem Mk II, stolem otočným o 360° a naklopitelným o ±45° a hloubkovým dorazem se stupnicí. Liší se výkonem, vrtaným průměrem, vyložením, způsobem změny otáček a výbavou.
ParametrB-1316B/400E-1516B (230 / 400 V)Tento modelE-1516BVL/400
Napájení400 V230 V nebo 400 V400 V
Příkon motoru550 W750 W650 W
Max. průměr vrtání16 mm20 mm19 mm
Změna otáčekřemeny, 12 stupňůřemeny, 12 stupňůvariátor, plynule
Otáčky vřetene180–2 740 min⁻¹180–2 740 min⁻¹120–2 150 min⁻¹
Vyložení / zdvih vřetene165 / 80 mm195 / 80 mm180 / 75 mm
Rozměr stolu310 mm300 × 300 mm290 × 290 mm
Výbava navíczákladní provedeníosvětlení pracovní plochy; přepínač směru otáčení jen u verze 400 Vosvětlení, křížový laser, přepínač směru otáčení
Nouzové zastaveníanoano (verze 400 V)ano
Hmotnost53 kg61 kg61 kg
Zvolte, pokud
chcete menší 400V sloupovou vrtačku na otvory do 16 mm.
Zobrazit B-1316B/400
Tento model
E-1516B (230 / 400 V)
Zvolte, pokud
chcete vrtat do 20 mm s větším vyložením a stolem, na 400 V nebo do zásuvky 230 V.
Zvolte, pokud
chcete měnit otáčky plynule variátorem a zaměřovat otvory křížovým laserem.
Zobrazit E-1516BVL/400
Jiné napětí
Potřebujete verzi na 230 V?
E-1516B se nabízí i v provedení pro jednofázovou zásuvku 230 V se stejným příkonem 750 W a vrtáním do 20 mm.
Zobrazit verzi 230 V

Často kladené dotazy

Otázky a odpovědi

Ano, E-1516B/400 má motor na 400 V. Pokud máte jen jednofázovou zásuvku, vyberte verzi E-1516B/230 se stejným příkonem 750 W.
Kolébkovým přepínačem obrátíte směr otáčení vřetena. Přepínejte ho jen tehdy, když se stroj úplně zastaví.
Odpojte stroj, odklopte kryt řemenic a přesuňte řemeny podle tabulky otáček. Orientačně: vrták 8 mm do oceli kolem 850 min⁻¹, 12 mm kolem 550 min⁻¹, 18 mm kolem 340 min⁻¹; hliník a mosaz snesou vyšší otáčky.
Ano, vrtací sklíčidlo s kličkou a trn Mk II/B20, kterým ho nasadíte do vřetena.
Odpojte stroj, odklopte kryt, očistěte kužel vřetena i stopku a nástroj zasuňte. Ven ho vyrazíte vyrážecím klínem a kladívkem.
E-1516BVL/400 mění otáčky plynule variátorem (120–2 150 min⁻¹) a má křížový laser; vrtá do 19 mm. E-1516B má 12 pevných stupňů do 2 740 min⁻¹, vrtá do 20 mm a má větší vyložení i stůl.

Doplňkové parametry

Kategorie: Stolní vrtačky
EAN: 8595105440155
Značka: PROMA
? Příkon: 750 W
? Filtrovací příkon: 500 - 999 W
? Napětí: 400 V
Hmotnost: 60 kg
Max. vrtaný průměr: 20 mm
Sklíčidlo: 1 - 16 mm
Vyložení vřetene (X): 195 mm
Posuv vřetene: 80 mm
Max. vzdál. vřet. od stolu (h): 350 mm
Max. vzdál. vřet. od zákl. (H): 600 mm
Rozměr stolu (a x b): 300 x 300 mm
Rozměr základny (A x B): 500 x 285 mm
Průměr sloupu (D): 73 mm
Počet rychlostí: 12
Rozsah otáček: 180 - 2 740 min.ֿ¹
T drážka stolu: 16 mm
Celková výška (V): 1 065 mm
Záruka: 2+1=3 roky
