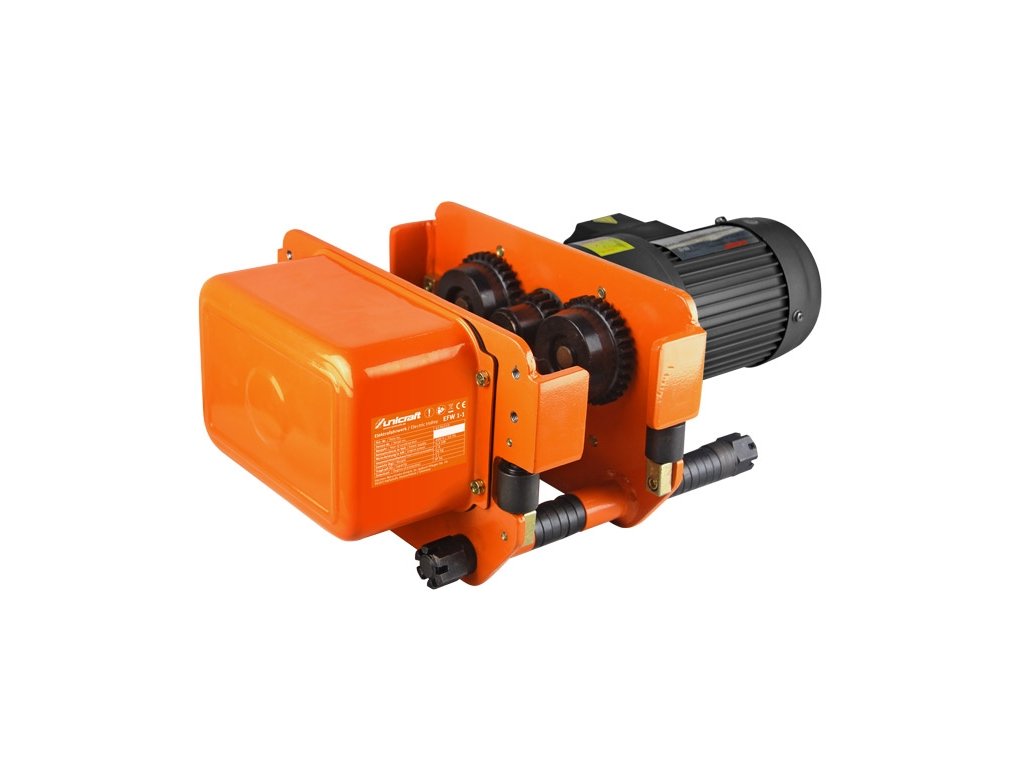

Elektrický pojezd Unicraft® EFW 1-2
Kód: 6194410
Detailní popis produktu
Proč si vybrat tento produkt
Hlavní přednosti
Zvyšte efektivitu na svém pracovišti a zbavte se namáhavého manuálního tlačení nákladů. Dvourychlostní elektrický pojezd Unicraft® EFW 1-2 s nosností 1 tuna přináší plně motorizovaný komfort pro horizontální přesun břemen podél jeřábových drah. Tento pojezd je zkonstruován pro stoprocentní synergii s elektrickými řetězovými kladkostroji Unicraft® řady EKZT 5-2 a EKZT 10-2. Propojení je rychlé a elegantní – pojezd se ovládá přímo prostřednictvím společného závěsného panelu kladkostroje. Systém je ideální pro plynulý transport těžkých obrobků, zakládání materiálu do CNC strojů a pil, obsluhu menších mostových jeřábů ve výrobních halách nebo manipulaci v expedičních skladech. Dvě rychlosti pojezdu vám umožní flexibilně volit mezi rychlým přesunem na větší vzdálenost a milimetrově přesným dojezdem do cíle.
01
Dvě rychlosti pojezdu
Rychlost 20 m/min slouží pro efektivní přejezdy, zatímco mikroposuv 6,7 m/min zaručuje dokonale přesné usazení břemene.
02
Systémová kompatibilita
Pojezd se elektronicky propojí přímo s modely EKZT 5-2 a EKZT 10-2, takže celý jeřáb řídíte pohodlně z jednoho panelu.
03
Spolehlivý výkon 400 V
Třífázový motor poskytuje stabilní krouticí moment a dlouhou životnost i při každodenním průmyslovém nasazení.
04
Vysoké krytí IP54
Pojezd je chráněn před prachem a stříkající vodou, což zaručuje bezproblémový chod v drsném prostředí kovovýroby.
05
Nastavitelný pro I-nosníky
Rozsah rozteče kol od 74 do 180 mm umožňuje snadné přizpůsobení na širokou škálu standardních profilů.
06
6metrový kabelový dosah
Dlouhý kabel poskytuje dostatečnou svobodu pohybu a umožňuje ovládání jeřábu z bezpečné vzdálenosti od nákladu.
Oblasti použití
Využití
Specifikace
Technické parametry
Elektromotor a rozměry
Výkon se plynule mění podle zvolené rychlosti posuvu (200 W u rychlého pojezdu / 67 W u mikroposuvu).
Optimalizovaný příkon pro minimální energetické ztráty třífázového systému pod napětím.
Masivní kola o průměru 75 mm zaručují plynulý pojezd a minimální opotřebení hran nosníku.
Délka 6 metrů dává obsluze dostatek manipulačního prostoru pro sledování transportu z bezpečné zóny.
Kompaktní vnější rozměry se sníženou konstrukční výškou pro zachování co největšího pracovního zdvihu pod stropem.
Vlastní hmotnost 33 kg zrcadlí poctivé ocelové šasi a robustní provedení průmyslového motoru.
Co najdete v balení
Obsah balení
1
Elektrický pojezd Unicraft EFW 1-2
Kompletní motorizovaná jednotka s pojezdovými koly a integrovanou převodovkou
2
Ovládací propojovací kabel
Délka 6 metrů pro zapojení do ovládací soustavy kladkostroje
3
Montážní vymezovací prvky
Komponenty pro přesné nastavení šířky rozchodu podle příruby nosníku
4
Návod k obsluze
Technická dokumentace, elektrické schéma a návod k bezpečné montáži
Často kladené dotazy
Otázky a odpovědi
Tento pojezd je továrně zkonstruován a elektronicky uzpůsoben výhradně pro elektrické řetězové kladkostroje Unicraft® EKZT 5-2 (obj. č. 6194105) a EKZT 10-2 (obj. č. 6194110). Propojení se provádí přiloženým kabelem přímo do elektroboxu kladkostroje, odkud je pojezd napájen a následně i řízen společným ovladačem. Použití s jinými zvedáky se bez složitých elektro-úprav nedoporučuje.
Dvourychlostní motor pojezdu reaguje na stisk tlačítek ovládacího panelu kladkostroje. Rychlost 20 m/min slouží k rychlému a efektivnímu přesunu břemene na delší vzdálenost dráhy. Mikroposuv o rychlosti 6,7 m/min je naopak klíčový pro jemný nájezd a milimetrově přesné usazení materiálu do stroje či na paletu bez nebezpečných rázů.
Pojezd EFW 1-2 je univerzálně nastavitelný pro standardizované jeřábové dráhy složené z I nebo H nosníků (např. profily IPE, INP apod.). Šířka spodní patky nosníku (příruby), na kterou dosedají pojezdová kola, se musí pohybovat v rozmezí od 74 mm do 180 mm. Přesné vymezení se provádí pomocí distančních podložek při montáži.
Pojezd disponuje vysokým stupněm průmyslové ochrany IP54, což znamená, že je chráněn před vniknutím prachu a plně odolává stříkající vodě ze všech směrů. Je perfektně uzpůsoben pro náročné vnitřní dílny. Pro trvalé venkovní použití na přímém dešti však není určen, pokud dráha nedisponuje ochranným zastřešením.
Zařízení vyžaduje průmyslové třífázové napájení 400 V. Mechanická montáž spočívá v nasazení pojezdu na přírubu nosníku a přesném vymezení rozteče kol tak, aby byl zajištěn bezpečný pojezd s minimální vůlí. Elektrické zapojení se provádí propojením kabelu do svorkovnice kladkostroje řady EKZT. Vzhledem k napájení 400 V a hmotnosti 33 kg důrazně doporučujeme svěřit montáž a zapojení kvalifikovanému elektrotechnikovi.
Doplňkové parametry
| Kategorie: | Jeřábové pojezdy a závěsy |
|---|---|
| EAN: | 4036351230892 |
| Značka: | Unicraft® |
| ? Příkon: | 400 W |
| ? Filtrovací příkon: | 100 - 499 W |
| ? Napětí: | 400 V |
| Hmotnost: | 33 kg |
| Průměr kol: | 75 mm |
| Stupeň ochrany: | IP54 |
| Rychlost posuvu: | 6,7 / 20 m/min |
| Max. nosnost: | 1 t |
| Šířka nosníku: | 74 - 180 mm |
| Výkon hlavního motoru: | 200 / 67 W |
| Příkon: | 400 / 167 W |
| Rozměry (š × v × h): | 741 × 260 × 340 mm |
