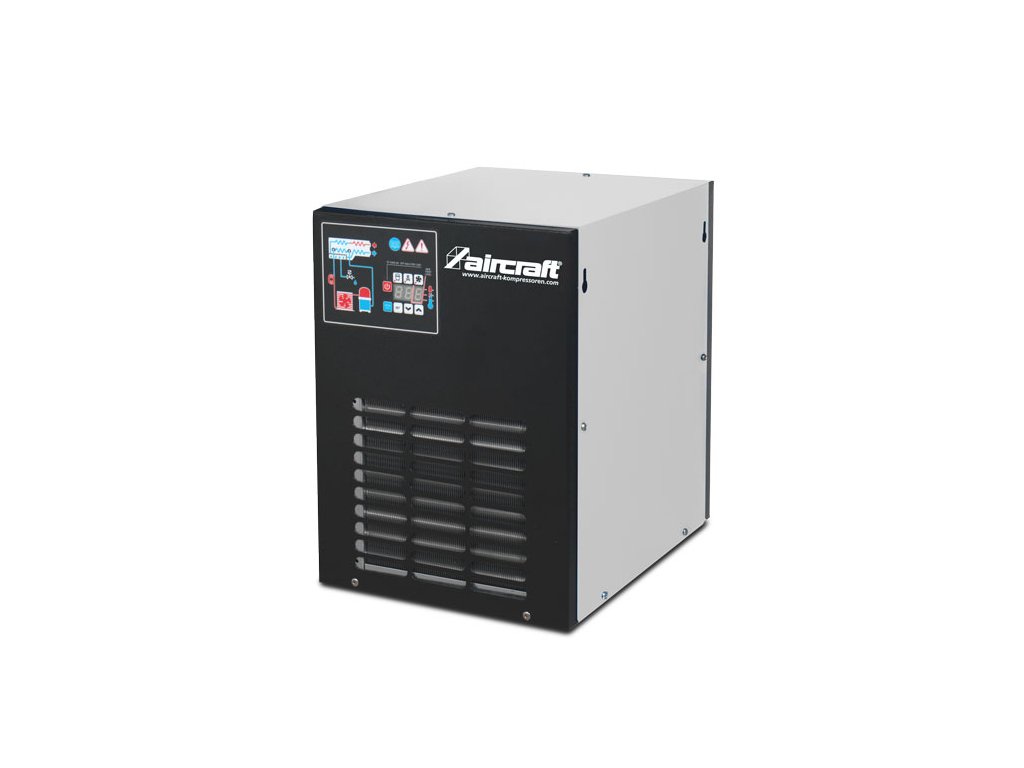

Kondenzační sušička Aircraft® AD 280

Kód: 2041745
Neohodnoceno Podrobnosti hodnocení
72 118 Kč 59 602 Kč bez DPH Měrná cena:
Na dotaz
Možnosti doručení

Kondenzační sušička Aircraft AD 280 vysuší stlačený vzduch za kompresorem na tlakový rosný bod 7 °C a kondenzát vypouští automaticky. Jmenovitý objemový proud 4 666 l/min při 7 bar, přípojky 1", max. tlak 16 bar a napájení 230 V.

Klíčové parametry
Objemový proud 4 666 l/min
Tlakový rosný bod 7 °C
Přípojka vzduchu 1"
Max. tlak 16 bar

Detailní informace

Servis
Široký sortiment
Nakupujte jak Vám vyhovuje
Skutečná hodnota

Detailní popis produktu


Proč si vybrat tento produkt

Hlavní přednosti


Kondenzační sušička Aircraft AD 280 odstraňuje vlhkost a kondenzát ze stlačeného vzduchu za kompresorem: vzduch ochladí na tlakový rosný bod 7 °C, vysrážený kondenzát odloučí a automaticky vypustí. Jmenovitý objemový proud je 4 666 l/min (280 m³/h) při 7 bar, přípojky vzduchu 1" a max. provozní tlak 16 bar. Je určená pro výkonné kompresory a centrální rozvody stlačeného vzduchu v dílnách, lakovnách a výrobních halách. Suchý vzduch potřebují stříkací pistole v lakovnách, pískování, pneumatické nářadí i rozvody vzduchu – sušička chrání připojené stroje a nářadí a prodlužuje jejich životnost. Připojuje se na 230 V, ovládá se z displeje tlačítkem ON/OFF a kontrolní i bezpečnostní prvky má zabudované.
01
Tlakový rosný bod 7 °C
Vzduch se ochladí na 7 °C, vlhkost zkondenzuje a odloučí se – do rozvodu jde suchý vzduch.
02
Objemový proud 4 666 l/min
Jmenovitě 280 m³/h při 7 bar; korekční součinitele přepočtou průtok na váš tlak a teplotu.
03
Automatický odvaděč kondenzátu
Vestavěný časově řízený odvaděč vypouští kondenzát sám – bez zbytečných ztrát tlaku.
04
Provozní tlak až 16 bar
Jmenovité hodnoty platí pro 7 bar, sušička snese až 16 bar – i za kompresory s vyšším tlakem.
05
Jednoduché ovládání
Displej s tlačítkem ON/OFF, kontrolní, ovládací a bezpečnostní prvky jsou zabudované – další ochrany neinstalujete.
06
Chrání nářadí a stroje
Bez vody v rozvodu vydrží pneumatické nářadí, ventily a připojené stroje déle.

Pro koho a na co

Využití

Autodílny a lakovny
Suchý vzduch pro stříkací pistole, pneumatické nářadí a ofukování bez kapek vody.
Truhlárny a kovodílny
Rozvod stlačeného vzduchu bez kondenzátu chrání nářadí, ventily a stroje na konci vedení.
Výrobní provozy a haly
Centrální úprava vzduchu za výkonným kompresorem pro více pracovišť najednou.
Úprava stlačeného vzduchu Lakování Pneumatické nářadí Rozvod vzduchu Autodílna Truhlárna Kovodílna Pískování

Férově předem

Na co si dát pozor


Zapojení 230 V s uzemněním
Sušičku zapojí kvalifikovaný elektrikář do uzemněné sítě 230 V. Po vypnutí a odpojení počkejte před dalším zapnutím 10 minut.

Kondenzát obsahuje olej
Kondenzát ze stlačeného vzduchu obsahuje olej, proto nesmí do kanalizace – odvod zaveďte do odlučovače voda–olej.

Hrubý filtr před sušičkou a obtok
Před sušičku zařaďte hrubý filtr s jemností min. 10 µm. Obtokové vedení s ventily vám umožní sušičku při údržbě odpojit od rozvodu.

Průtok závisí na teplotě a tlaku
4 666 l/min platí pro 7 bar, vstupní vzduch 35 °C a okolí 25 °C – teplejší vzduch nebo nižší tlak průtok snižují. Sušičku postavte do suchého prostoru mimo přímé slunce s volným místem min. 50 cm kolem. Ve vedení chladnějším než 7 °C může vlhkost kondenzovat i za sušičkou.

Specifikace

Technické parametry Aircraft AD 280

Jmenovitě 4 666 l/min (280 m³/h) při 7 bar, vstupním vzduchu 35 °C a okolí 25 °C.
Za sušičkou začne vlhkost znovu kondenzovat až při ochlazení pod 7 °C.
Sušička pracuje až do 16 bar, jmenovité hodnoty platí pro 7 bar.
Přípojky vzduchu 1".
Tlak a výkon
Jmenovitě při 7 bar, vstupním vzduchu 35 °C a okolí 25 °C. Skutečný průtok = jmenovitý × součinitele tlaku, teploty okolí a vstupního vzduchu (tlak 6 bar × 0,93, 8 bar × 1,06, 10 bar × 1,15; okolí 30 °C × 0,96, 35 °C × 0,92, 40 °C × 0,88; vstupní vzduch 40 °C × 0,85, 45 °C × 0,71).
Vzduch za sušičkou začne znovu kondenzovat až při ochlazení pod 7 °C.
Tlak, pro který platí jmenovitý průtok; vyšší tlak průtok zvyšuje, nižší snižuje.
Jmenovitě 35 °C; teplejší vzduch průtok snižuje (55 °C × 0,49).
Jmenovitě 25 °C; při 45 °C × 0,80.
Motor a elektrika
Sušičku je nutné uzemnit, zapojení provede kvalifikovaný elektrikář.
Odběr ze sítě při jmenovitém provozu; nejvýš 0,84 kW.
Krátkodobý proud při rozběhu chladicího kompresoru sušičky.
Hlučnost
Výbava
Vestavěný odvaděč se otevírá v intervalu 1 min na 3 s; po instalaci ho odvzdušníte několikerým stisknutím TEST.
Kontrolní, ovládací a bezpečnostní prvky jsou součástí sušičky – dodatečná instalace ochran není nutná.
Údržba
Zkontrolujte teplotu na displeji a funkci odvaděče kondenzátu.
Kondenzátor očistěte stlačeným vzduchem – chraňte hliníková žebra; filtry zkontrolujte, případně vyměňte.
Těsnost hadice kondenzátu a přípojek, kontrola funkce. Údržba vždy bez tlaku a bez napětí.
Umístění, rozměry a hmotnost
V každém směru – kvůli proudění chladicího vzduchu.
Rovné a únosné stanoviště, bez proudění vzduchu, které by ovlivňovalo ventilátor.
Skladování při 0–50 °C a vlhkosti nejvýš 90 %.

Klikněte na dlaždici nebo řádek se šipkou pro zobrazení vysvětlení

Co najdete v balení

Obsah balení

1
Aircraft AD 280
Kondenzační sušička s vestavěným automatickým odvaděčem kondenzátu
1×
2
Dokumentace
Návod k obsluze
1×

Srovnání v řadě

Který model vybrat?

Všechny jsou kondenzační sušičky Aircraft na 230 V s tlakovým rosným bodem 7 °C, max. tlakem 16 bar, automatickým odvaděčem kondenzátu a ovládáním z displeje. Liší se průtokem, přípojkou, rozměry a hmotností.
Parametr AD 144 AD 180 AD 216 AD 280Tento model AD 340
Objemový proud při 7 bar 2 400 l/min 3 000 l/min 3 600 l/min 4 666 l/min 5 666 l/min
Objemový proud (m³/h) 144 m³/h 180 m³/h 216 m³/h 280 m³/h 340 m³/h
Přípojka vzduchu 3/4" 3/4" 3/4" 1" 1"
Otevření odvaděče 1 s 1 s 2 s 3 s 3 s
Hmotnost 31 kg 36 kg 40 kg 62 kg 64 kg
Rozměry 395 × 565 × 486 mm 395 × 565 × 486 mm 395 × 565 × 486 mm 485 × 614 × 595 mm 485 × 614 × 595 mm
Zvolte, pokud
potřebujete 2 400 l/min s přípojkou 3/4".
Zobrazit AD 144
Zvolte, pokud
potřebujete 3 000 l/min s přípojkou 3/4".
Zobrazit AD 180
Zvolte, pokud
potřebujete 3 600 l/min s přípojkou 3/4".
Zobrazit AD 216
Tento model
AD 280
Zvolte, pokud
potřebujete 4 666 l/min s přípojkou 1".
Zvolte, pokud
potřebujete nejvyšší průtok řady – 5 666 l/min s přípojkou 1".
Zobrazit AD 340

Často kladené dotazy

Otázky a odpovědi

Objemový proud sušičky přepočtený na vaše podmínky (tlak, teplota okolí a vstupního vzduchu) má být aspoň takový, kolik vzduchu do ní kompresor dodá. AD 280 zvládne jmenovitě 4 666 l/min při 7 bar. Na větší kompresor je AD 340 s 5 666 l/min.
Jmenovitých 4 666 l/min platí při 7 bar, vstupním vzduchu 35 °C a okolí 25 °C. Pro jiné podmínky vynásobte průtok součiniteli: tlak 6 bar × 0,93, 8 bar × 1,06, 10 bar × 1,15; okolí 30 °C × 0,96, 35 °C × 0,92, 40 °C × 0,88; vstupní vzduch 40 °C × 0,85, 45 °C × 0,71. Příklad: při 6 bar, okolí 30 °C a vstupu 40 °C zvládne AD 280 cca 3 540 l/min.
Sušička ochladí stlačený vzduch na 7 °C a vlhkost, která přitom zkondenzuje, odloučí a vypustí. V rozvodu teplejším než 7 °C se už voda nesráží; pokud vedení prochází chladnějším prostorem, může v něm vlhkost kondenzovat.
Kondenzát obsahuje olej z kompresoru, proto nesmí do kanalizace. Hadici odvaděče zaveďte do odlučovače voda–olej. Po instalaci několikrát stiskněte TEST, aby se odvaděč odvzdušnil.
Ano – před sušičku patří hrubý filtr s jemností min. 10 µm. Vyplatí se i obtokové vedení, přes které sušičku při údržbě odpojíte.
Zapněte hlavní vypínač – displej ukáže OFF – a tlačítko ON/OFF podržte 1 s. Chladicí kompresor sušičky se rozběhne po 120 s, pracovních parametrů sušička dosáhne za 5–10 minut. Pak pomalu otevřete ventil na výstupu, ventil na vstupu a zavřete obtok.
Týdně nebo po 40 h zkontrolujte teplotu na displeji a odvaděč kondenzátu, měsíčně nebo po 200 h očistěte kondenzátor stlačeným vzduchem a zkontrolujte filtry, ročně nebo po 2 000 h těsnost hadice kondenzátu, přípojek a funkci. Údržbu provádí kvalifikovaná osoba bez tlaku a bez napětí.

Doplňkové parametry

Kategorie: Kondenzační sušičky
EAN: 9006248015814
Značka: Aircraft®
? Příkon: 600 W
? Filtrovací příkon: 500 - 999 W
Hmotnost: 59 kg
Max. provozní tlak: 16 bar
Objemový proud: 4 666 l/min 280 m³/h
Přípojka vzduchu: 1
Rozměry (š × v × h): 485 × 614 × 595 mm
Záruka: 2 roky
