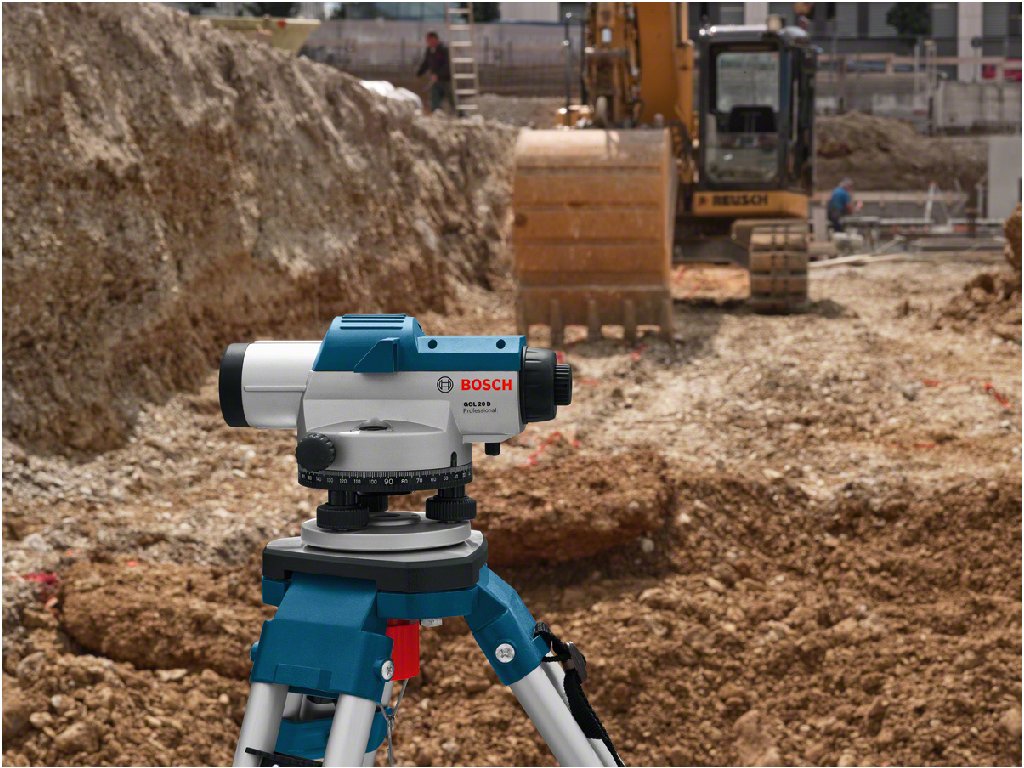

Optický nivelační přístroj Bosch GOL 20 D (stativ BT 160 + lať GR 500)
Kód: 0601068402
Detailní popis produktu
Proč si vybrat tento produkt
Hlavní přednosti
Optický nivelační přístroj Bosch Professional GOL 20 D slouží k přesnému měření výšek na stavbě i při úpravách terénu. Se zvětšením 20× odečtete výšku na lati s přesností ±3,0 mm na 30 m až do vzdálenosti 60 m. Po hrubém urovnání krabicovou libelou dorovná zbytek kompenzátor s magnetickým tlumením, vodorovný kruh 360° s dělením po 1° poslouží k vytyčení úhlů a dálkoměrnými ryskami změříte i vzdálenost k lati. Objektiv má dle výrobce vysokou světelnost pro dobré odečítání latě. Využijete ho při vytyčování základů a výkopů, přenášení výškových bodů, nivelaci bednění, terénu a zpevněných ploch i při kontrole spádů. Sada obsahuje přístroj v transportním kufru s olovnicí, krytkou čočky a seřizovacím kolíkem a navíc stavební stativ BT 160 a měřicí lať GR 500.
01
Zvětšení 20×
Lať přečtete ostře až do 60 m. Objektiv 36 mm zaostří už od 0,3 m.
02
Přesnost ±3,0 mm na 30 m
Na 1 km dvojité nivelace je směrodatná odchylka 2,5 mm.
03
Kompenzátor ±15′
Po hrubém urovnání libelou vyrovná zbytek sklonu sám, kmitání tlumí magnety.
04
Vodorovný kruh 360°
Dělení po 1° pro vytyčení a přenesení vodorovných úhlů.
05
Stativ BT 160 a lať GR 500
Stativ s pracovní výškou 97–160 cm a měřicí lať máte v sadě, nic nedokupujete.
06
IP54 a transportní kufr
Kryt odolný proti prachu a stříkající vodě, v kufru se kompenzátor pro přepravu zaaretuje.
Pro koho a na co
Využití
Stavební firmy a zedníci

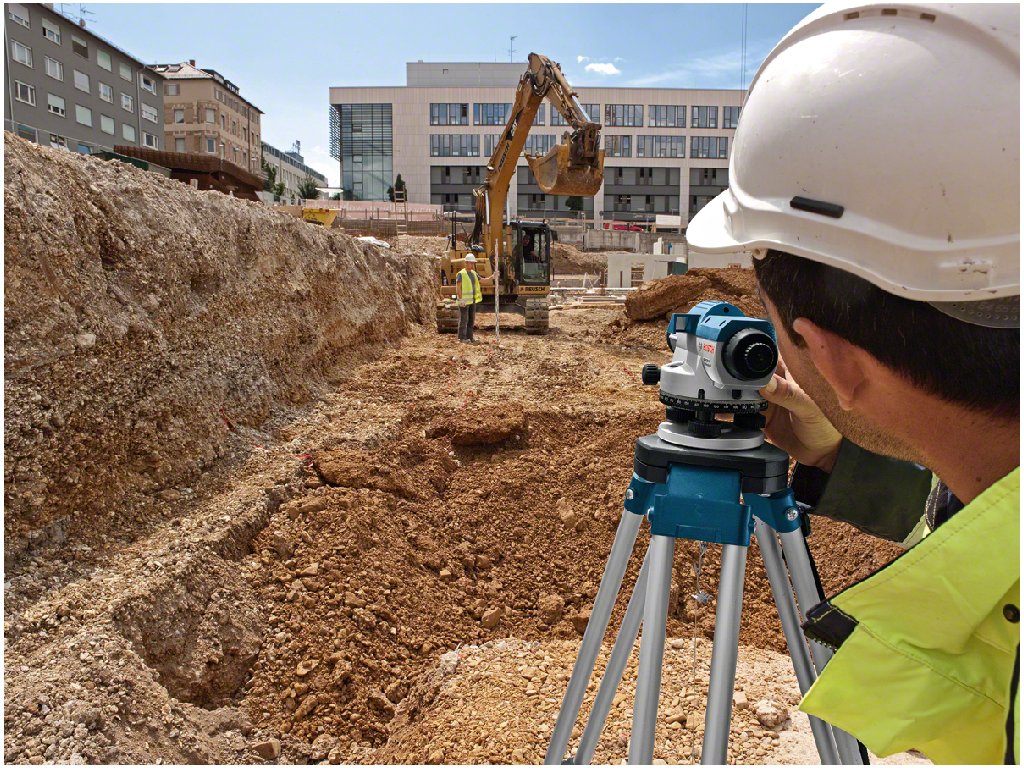

Výškové body, základy, výkopy a kontrola výšek na stavbě.
Tesaři a betonáři
Nivelace bednění, podkladů a výšky desek.
Zahradníci a terénní úpravy
Vyrovnání terénu, spády zpevněných ploch a dlažeb.
Domácí stavebníci
Výšky základů, spády a úpravy pozemku svépomocí.
Férově předem
Na co si dát pozor
Výšku odečítáte okem na lati
Přístroj je čistě optický, nemá laser ani displej. Výšku i vzdálenost odečítáte přes dalekohled na lati, při měření jste proto obvykle dva: jeden u přístroje, druhý drží lať.
Když chcete nivelovat sami s přijímačem na lati, podívejte se na rotační laser GRL 400 H.
Před měřením přístroj zkontrolujte
Výrobce doporučuje kontrolu libely, kompenzátoru a záměrné přímky před každým použitím, po delší přepravě a po nárazu. Když je odchylka záměrné přímky při kontrole na 30 m větší než 6 mm, seřiďte přístroj seřizovacím kolíkem z balení.
Přenášejte ho jen v kufru
Kompenzátor se zaaretuje vložením do transportního kufru. Mimo kufr přístroj nepřevážejte a do opravy ho posílejte také v kufru.
Specifikace
Technické parametry Bosch GOL 20 D
Optika a přesnost
Dalekohled zvětší obraz latě 20krát, dílky přečtete i na delší vzdálenost.
Výšková přesnost jednoho měření na vzdálenost 30 m od přístroje.
Směrodatná odchylka při nivelaci trasy dlouhé 1 km tam a zpět – ukazatel přesnosti při měření delších tras.
Lať vidíte v dalekohledu ve správné poloze, ne vzhůru nohama.
Na vzdálenost 30 m vidíte v dalekohledu výřez široký zhruba 0,8 m.
Kompenzátor a libela
Po hrubém urovnání libelou vyrovná kompenzátor zbývající sklon až ±15′ sám.
Magnety tlumí kmitání kompenzátoru.
Po stisku tlačítka se odečet na lati nesmí změnit – kompenzátor pak pracuje správně.
Vložením přístroje do kufru se kompenzátor zaaretuje a při přepravě je chráněný.
Posun bubliny o 2 mm odpovídá sklonu 8′. Libela slouží k hrubému urovnání stavěcími šrouby.
Pomůže rychle najít lať, než dalekohled zaostříte.
Úhly a vzdálenost
Pro vytyčení a přenesení vodorovných úhlů. Přístroj jemně natočíte vodorovnou ustavovací vývodkou (nekonečným šroubem).
Vzdálenost k lati = rozdíl odečtů na horní a dolní dálkoměrné rysce × 100. Rozdíl 0,25 m tedy znamená 25 m.
K vypočtené vzdálenosti se nic nepřičítá.
Konstrukce a provozní podmínky
Pasuje na stativ BT 160 ze sady i na další stavební stativy se závitem 5/8″.
Ochrana proti prachu a stříkající vodě pro práci venku.
Záměrnou přímku zkontrolujete se dvěma latěmi asi 30 m od sebe. Při větší odchylce přístroj seřídíte seřizovacím kolíkem pod krytem okuláru.
Stativ BT 160 v sadě
Co najdete v balení
Obsah balení
1
GOL 20 D
Optický nivelační přístroj
2
Olovnice
Pro vystředění přístroje nad bodem
3
Krytka čočky
Chrání objektiv při přepravě
4
Seřizovací kolík
Pro seřízení záměrné přímky
5
Transportní kufr
Při uložení zaaretuje kompenzátor
6
Stavební stativ BT 160
Pracovní výška 97–160 cm, závit 5/8″
7
Měřicí lať GR 500
Pro odečet výšky a vzdálenosti
Srovnání v řadě
Který model vybrat?
Všechny tři jsou optické nivelační přístroje Bosch Professional s kompenzátorem ±15′ s magnetickým tlumením, objektivem 36 mm, vodorovným kruhem 360° s dělením po 1°, závitem 5/8″, krytím IP54 a hmotností 1,5 kg. Liší se zvětšením, přesností a dosahem.
| Parametr | GOL 20 DTento model | GOL 26 D | GOL 32 D |
|---|---|---|---|
| Zvětšení | 20× | 26× | 32× |
| Přesnost na 30 m | ±3,0 mm | ±1,6 mm | ±1,0 mm |
| Dvojitá nivelace na 1 km | 2,5 mm | 1,5 mm | 1,0 mm |
| Pracovní dosah | 60 m | 100 m | 120 m |
| Balení u nás | v kufru; sada + BT 160 + GR 500 | v kufru; sada + BT 160 + GR 500 | sada + BT 160 + GR 500 |
Tento model
GOL 20 D
Zvolte, pokud
vám stačí dosah 60 m a přesnost ±3,0 mm na 30 m pro běžné stavební a zahradní práce.
Optické nivelační přístroje Bosch · zvětšení 20× až 32×
Potřebujete větší přesnost nebo dosah?
Tento model
20× · ±3,0 mm · 60 m
GOL 20 D
Pro běžné stavební a zahradní práce.
GOL 20 D v kufru
GOL 20 D + BT 160 + GR 500
26× · ±1,6 mm · 100 m
GOL 26 D
Větší přesnost ±1,6 mm a dosah 100 m.
Často kladené dotazy
Otázky a odpovědi
Ano. Sada obsahuje přístroj v transportním kufru s olovnicí, krytkou čočky a seřizovacím kolíkem, stavební stativ BT 160 s pracovní výškou 97–160 cm a měřicí lať GR 500. Můžete hned měřit.
Postavte stativ, přišroubujte přístroj závitem 5/8″ a stavěcími šrouby urovnejte krabicovou libelu. Zbytek do ±15′ vyrovná kompenzátor. Nad bodem přístroj vystředíte olovnicí. Pak zaostřete okulár na nitkový kříž a objektiv na lať.
Odečtěte hodnotu na horní a dolní dálkoměrné rysce a rozdíl vynásobte 100. Když je rozdíl 0,25 m, lať stojí 25 m od přístroje. Výšku odečítáte na středové rysce.
Ve stupních. GOL 20 D má vodorovný kruh 360° s dělením po 1°, dělení v gonech mají verze G.
GOL 26 D má zvětšení 26× místo 20×, přesnost ±1,6 mm na 30 m místo ±3,0 mm a pracovní dosah 100 m místo 60 m. Kompenzátor ±15′, objektiv 36 mm, vodorovný kruh 360°, krytí IP54 i hmotnost 1,5 kg mají oba stejné.
Čistěte ho vlhkým měkkým hadříkem, čočky jen měkkým štětečkem a nesahejte na ně prsty. Před uložením nechte přístroj i kufr vyschnout a vysoušecí sáček v kufru pravidelně měňte.
Ano, Bosch nabízí prodlouženou záruku na 3 roky, pokud nářadí do 4 týdnů od nákupu zaregistrujete v programu Bosch PRO360.
Doplňkové parametry
| Kategorie: | Optické nivelační přístroje |
|---|---|
| EAN: | 3165140744973 |
| Značka: | BOSCH |
| Hmotnost: | 1,5 kg |
| Použití: | Venkovní prostory |
| Pracovní dosah: | 60 m |
| Zvětšení: | 20x |
| Pracovní rozsah: | 60 m |
| Přesnost: | ±3,0 mm na 30 m |
| Zvětšení: | 20× |
| Průměr objektivu: | 36 mm |
| Nejkratší zaostřovací vzdálenost: | 0,3 m |
| Dvojitá nivelace na 1 km: | 2,5 mm |
| Obraz: | Vzpřímený |
| Zorné pole: | 1°30′ |
| Rozsah kompenzátoru: | ±15′ |
| Krytí: | IP54 |
| Záruka (základní): | 2 roky |
| ? Záruka (prodloužená): | 3 roky |
