Pístový kompresor Aircraft® Airprofi 703/100/10 H
Kód: 2022273
Související produkty
Detailní popis produktu
Proč si vybrat tento produkt
Hlavní přednosti

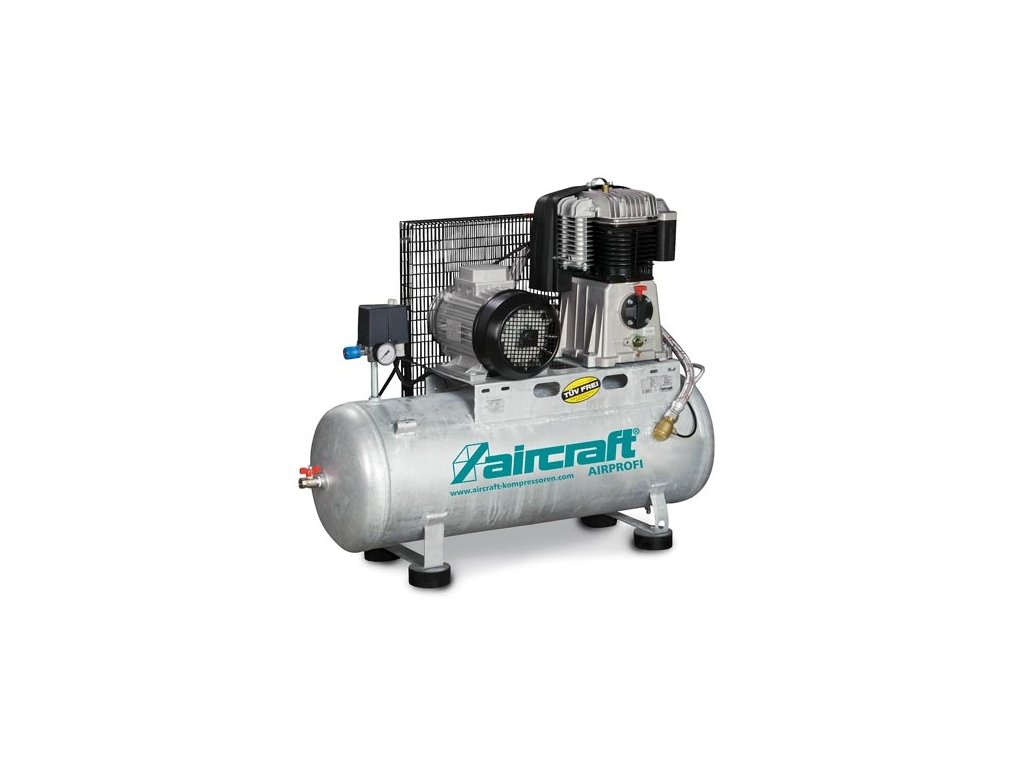

Kompresor Aircraft Airprofi 703/100/10 H je stacionární provedení pojízdného pístového kompresoru s ležatou nádobou 100 l a rozměry 1 120 × 460 × 960 mm (d × š × v). Dvoustupňový dvouválcový agregát s blokem válců ze šedé litiny nasaje 650 l/min a při 6 bar dodá cca 520 l/min, nádoba 100 l se plní na 10 bar. Utáhne rázové utahováky a huštění v pneuservisu, úhlové brusky a ofukování v autodílně, stříkací pistole v lakovně a truhlárně, pískovací pistole i sekací a bourací kladiva do 520 l/min – a víc nástrojů současně, dokud součet jejich spotřeby nepřekročí plnicí výkon. Motor 4 kW na 400 V chrání motorový jistič, mezichladič a přídavný chladič ochladí vzduch před vstupem do nádoby a omezí kondenzát. Nádoba je žárově zinkovaná zevnitř i zvenku a kompresor se dodává připravený k připojení včetně armatur a tlakového spínače CONDOR.
01
Dvoustupňová komprese
Dvouválcový agregát stlačuje vzduch ve dvou stupních, blok válců ze šedé litiny běží klidně a je stavěný na dlouhou životnost.
02
Plnicí výkon cca 520 l/min
Utáhne brusky, stříkání i pískování; sekací a bourací kladiva do 520 l/min.
03
Nádoba 100 l, žárově zinkovaná
Zinek chrání nádobu proti korozi zevnitř i zvenku, s nádobou 100 l je kompresor menší a lehčí než verze s 270 l.
04
Méně kondenzátu
Mezichladič a přídavný chladič snižují teplotu vzduchu vstupujícího do nádoby, velké ventilátorové kolo chladí kompresor.
05
Spínač CONDOR a motorový jistič
Kompresor se zapíná a vypíná podle tlaku v nádobě, motor chrání jistič proti přehřátí a přetížení.
06
Připraven k připojení
Armatury jsou osazené, pancéřované vedení s tepelnou ochranou odolává vibracím.
Pro koho a na co
Využití
Autodílny a pneuservisy
Rázové utahováky, huštění a ofukování – s menší nádobou 100 l.
Truhlárny a lakovny
Stříkací pistole, sponkovačky a ofukování prachu – s doplněnou úpravou vzduchu i pro lakování.
Kovodílny a údržba
Brusky, pískovací pistole a rozvod stlačeného vzduchu po dílně.
Pneumatické nářadí
Co kompresor utáhne
Plnicí výkon cca 520 l/min jsme porovnali se spotřebou pneumatického nářadí z naší nabídky (údaje výrobce nářadí); ✕ u třídy bez vysvětlivky znamená, že nářadí spotřebuje víc vzduchu, než kompresor dodá. Pracovní tlak nastavte podle nářadí.
Pneuhustič, ofukovací pistole i sponkovačky, hřebíkovačky a nýtovačky odebírají vzduch jen krátce – zvládne je každý kompresor. Hodí se třeba Pneuhustič SD, Pneumatická ofukovací pistole BP PRO nebo Pneumatická sponkovačka KG 16 PRO.
Stačí na všechny naše pistole na kartuše (50–100 l/min), s přestávkami (doba zapnutí max. 60 %). Např. Pneumatická pistole na kartuše KP PRO.
Stačí na všechny naše stříkací pistole (200–260 l/min), s přestávkami (doba zapnutí max. 60 %). Např. Pneumatická stříkací pistole HVLP-2 PRO.
Stačí na všechny naše přímé brusky a gravírovací pera (60–170 l/min), s přestávkami (doba zapnutí max. 60 %). Např. Pneumatická přímá bruska PSS PRO.
Stačí na všechny naše úhlové, excentrické a pásové brusky (93–490 l/min), s přestávkami (doba zapnutí max. 60 %). Např. Úhlová bruska WS 125 PRO.
Stačí na všechny naše rázové a ráčnové utahováky 1/2" (77–190 l/min). Např. Pneumatický rázový utahovák 1/2" ISS-C PRO. Uvedena je průměrná spotřeba – utahovák odebírá vzduch nárazově.
Stačí na všechny naše rázové utahováky 3/4" a 1" (235–411 l/min). Např. Pneumatický rázový utahovák 1" ISS PRO. Uvedena je průměrná spotřeba – utahovák odebírá vzduch nárazově.
Stačí na všechny naše vrtačky a šroubováky (141–360 l/min), s přestávkami (doba zapnutí max. 60 %). Např. Pneumatická vrtačka BM R+L PRO.
Stačí na všechny naše pily, nůžky na plech a jehlové oklepávače (170–420 l/min), s přestávkami (doba zapnutí max. 60 %). Např. Pneumatické nůžky na plech BS Komposit PRO.
Nářadí se spotřebou do 520 l/min, s přestávkami (doba zapnutí max. 60 %), třeba Pneumatické bourací kladivo MHA PRO (380 l/min); náročnější kusy (až 600 l/min) ne.
Stačí na všechny naše pískovací pistole (113–420 l/min), s přestávkami (doba zapnutí max. 60 %). Např. Pískovací pistole SPS PRO.
Férově předem
Na co si dát pozor
Připojení 400 V dělá elektrikář
Třífázovou přípojku 400 V připojí elektrikář, přednostně napevno. Po prvním spuštění zkontrolujte směr otáčení podle šipky na mříži.
Olej před prvním spuštěním a po 50 hodinách
Hladina oleje má být mezi ryskami průzoru, kompresor nechte asi 10 minut zaběhnout. První výměna oleje je po 50 hodinách.
Místo a režim provozu
Uzavřený, větraný, suchý a nezamrzající prostor, +5 až +40 °C, nejméně 50 cm od překážek. Doba zapnutí max. 60 %, trvalý chod max. 15 minut. Ne pro potravinářství a zdravotnictví (např. plnění tlakových lahví).
Kondenzát obsahuje olej
Vypouštějte ho každý týden, do kanalizace nepatří. Na lakování doplňte do rozvodu úpravu vzduchu – sušičku a filtry.
Specifikace
Technické parametry Aircraft Airprofi 703/100/10 H
Tlak a výkon
Ležatá, žárově zinkovaná zevnitř i zvenku.
Vzduch, který kompresor skutečně dodá – porovnávejte se součtem spotřeby nářadí.
Kolik agregát nasaje; dodaný vzduch je nižší.
Motor a elektrika
Připojí elektrikář, přednostně napevno.
Doba zapnutí max. 60 %, trvalý chod max. 15 minut.
Hlučnost
Ve vzdálenosti 1 m.
Výbava
Chladnější vzduch v nádobě = méně kondenzátu.
Údržba
Rozměry a hmotnost
Co najdete v balení
Obsah balení
1
Aircraft Airprofi 703/100/10 H
Stacionární kompresor s ležatou nádobou 100 l
2
Tlakový spínač CONDOR
S hlavním vypínačem
3
Odlehčovací ventil
Součást kompresoru
4
Silentbloky
Pod kompresor, montují se při ustavení
5
Dokumentace
Návod k obsluze
Srovnání v řadě
Který model vybrat?
Všechny jsou dvoustupňové olejové kompresory Aircraft Airprofi na 400 V s dvouválcovým litinovým agregátem, žárově zinkovanou ležatou nádobou, tlakem 10 bar, provozním režimem S3 – 60 % a hlučností 83 dB(A) ve vzdálenosti 1 m. Liší se výkonem a nádobou.
| Parametr | 703/100/10 HTento model | 853/100/10 H | 703/270/10 H | 853/270/10 H |
|---|---|---|---|---|
| Tlaková nádoba | 100 l | 100 l | 270 l | 270 l |
| Plnicí výkon při 6 bar | 520 l/min | 680 l/min | 520 l/min | 680 l/min |
| Výkon motoru | 4 kW | 5,5 kW | 4 kW | 5,5 kW |
| Výstup z nádoby | G 1/2" | G 1/2" | G 3/4" | G 3/4" |
| Hmotnost | 98 kg | 110 kg | 180 kg | 195 kg |
| Rozměry (d × š × v) | 1 120 × 460 × 960 mm | 1 120 × 460 × 960 mm | 1 220 × 600 × 1 250 mm | 1 220 × 600 × 1 250 mm |
Tento model
703/100/10 H
Zvolte, pokud
stačí vám cca 520 l/min a chcete nejlehčí model řady (98 kg).
Zvolte, pokud
chcete cca 680 l/min i velkou nádobu 270 l na delší špičky odběru.
Zobrazit 853/270/10 HČasto kladené dotazy
Otázky a odpovědi
Huštění, ofukování, sponkovačky, stříkací pistole, brusky, rázové utahováky 1/2" až 1", vrtačky i pískovací pistole. Sekací a bourací kladiva do 520 l/min – třeba bourací kladivo MHA PRO (380 l/min). Pokryje i úhlovou brusku WS 125 PRO (490 l/min), ale prakticky už bez rezervy pro další nástroj. Kladivo s 600 l/min potřebuje výkonnější kompresor. Při nepřetržité práci počítejte s přestávkami (doba zapnutí max. 60 %).
Třífázové 400 V. Připojí ho elektrikář – přednostně napevno, jinak do uzemněné zásuvky; kabel z navijáku úplně odviňte, průřez min. 2,5 mm² při 10 m. Po prvním spuštění zkontrolujte směr otáčení.
Hladinu kontrolujte týdně v průzoru nebo na měrce, doplňujte stejný druh. Výměna po 50 provozních hodinách, pak každých 6 měsíců za tepla. Máme olej pro pístové kompresory 1 l i 5 l.
Sací výkon 650 l/min je vzduch, který agregát nasaje. Plnicí výkon cca 520 l/min je skutečně dodané množství při 6 bar – s ním porovnávejte součet spotřeby nářadí, které poběží současně, a nechte si rezervu.
Pro suchý a čistý vzduch do stříkací pistole doplňte do rozvodu kondenzační sušičku AD 72, odlučovač kondenzátu ACKL 0155B a jemný filtr AFF 0078, případně velmi jemný filtr ASF 0078. Mezichladič a přídavný chladič množství kondenzátu snižují, kondenzát ale vzniká dál.
Má stejnou nádobu 100 l, tlak 10 bar i rozměry. Airprofi 853/100/10 H má silnější motor 5,5 kW, dodá cca 680 l/min místo 520 l/min a váží 110 kg. Na nářadí do 520 l/min a menší dílnu stačí 703/100/10 H s motorem 4 kW.
Doplňkové parametry
| Kategorie: | Stacionární kompresory |
|---|---|
| EAN: | 9006248000490 |
| Značka: | Aircraft® |
| ? Příkon: | 4 000 W |
| ? Filtrovací příkon: | 4 000 - 4 499 W |
| ? Napětí: | 400 V |
| ? Plnicí výkon: | 501–1 000 l/min |
| ? Vhodné pro nářadí: | Huštění pneumatik, Ofukování a čištění, Sponkovačky, hřebíkovačky a nýtovačky, Pistole na kartuše, Stříkací pistole, Přímé brusky a gravírovací pera, Úhlové, excentrické a pásové brusky, Rázové a ráčnové utahováky 1/2", Rázové utahováky 3/4" a 1", Vrtačky a šroubováky, Pily, nůžky na plech a jehlové oklepávače, Pískovací pistole |
| ? Max. tlak: | 10 bar |
| ? Objem tlakové nádoby: | 31–100 l |
| ? Mazání: | olejový |
| Hmotnost: | 98 kg |
| Napájení: | 400 V |
| Kompresní systém: | HOS |
| Plnící výkon cca: | 520 l/min |
| Válce/stupně: | 2/2 |
| Otáčky: | 950 ot/min |
| Rozměry (š × v × h): | 1 120 × 960 × 460 mm |
| Hladina akustického tlaku LPA: | 83 dB(A) |
