Stolní kotoučová pila na dřevo Scheppach HS 120 o
Kód: 3901302915
Související produkty
_pilovy-kotouc-holzkraft-315x30-mm-18z.jpg?ff=1&x=423&y=318&q=85&ts=662f80ea&sg=2175fb9d
)
Detailní popis produktu
Proč si vybrat tento produkt
Hlavní přednosti

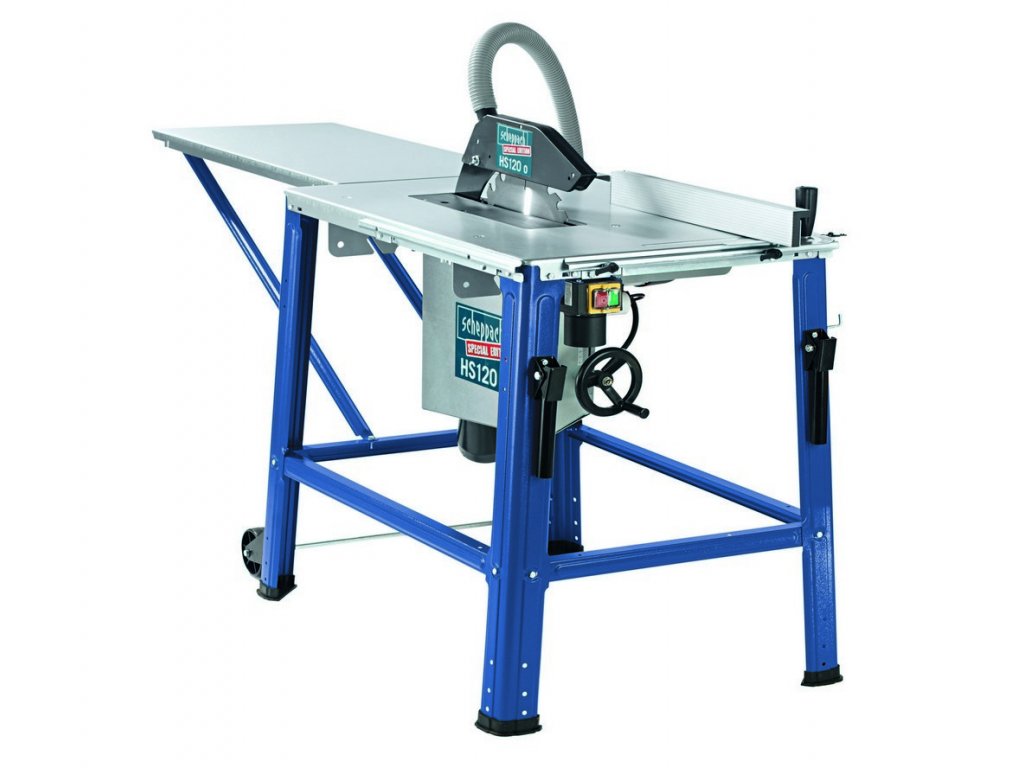

Stolní kotoučová pila Scheppach HS 120 o s kotoučem 315 mm je speciální edice bez posuvného stolku pro dílnu nebo garáž. Rozřežete na ní fošny a prkna na latě, nařežete hranoly na pergolu, přístřešek nebo ohradu, srovnáte hrany prken, rozřežete překližku a dřevotřískové desky a s kotoučem nakloněným až o 45° uděláte šikmý řez. Kotouč roztáčí motor 2 200 W (230 V, S6 40 %) na 2 800 min⁻¹ a výšku řezu nastavíte plynule až do 83 mm. Stůl 800 × 550 mm doplníte prodlužovací plošinou na 950 × 800 mm. Pila váží 44 kg a po dílně ji přejedete na kolech.
01
Kotouč 315 mm
Kotouč z tvrdokovu prořízne kolmo 83 mm, při náklonu 45° 49 mm.
02
Stůl 800 × 550 mm
Prodlužovací plošinu dáte za kotouč nebo z boku a podepřete dlouhé fošny.
03
Doraz se dvěma výškami
Vysoká plocha pro díly nad 120 mm, nízká pro užší vedené posuvnou tyčí.
04

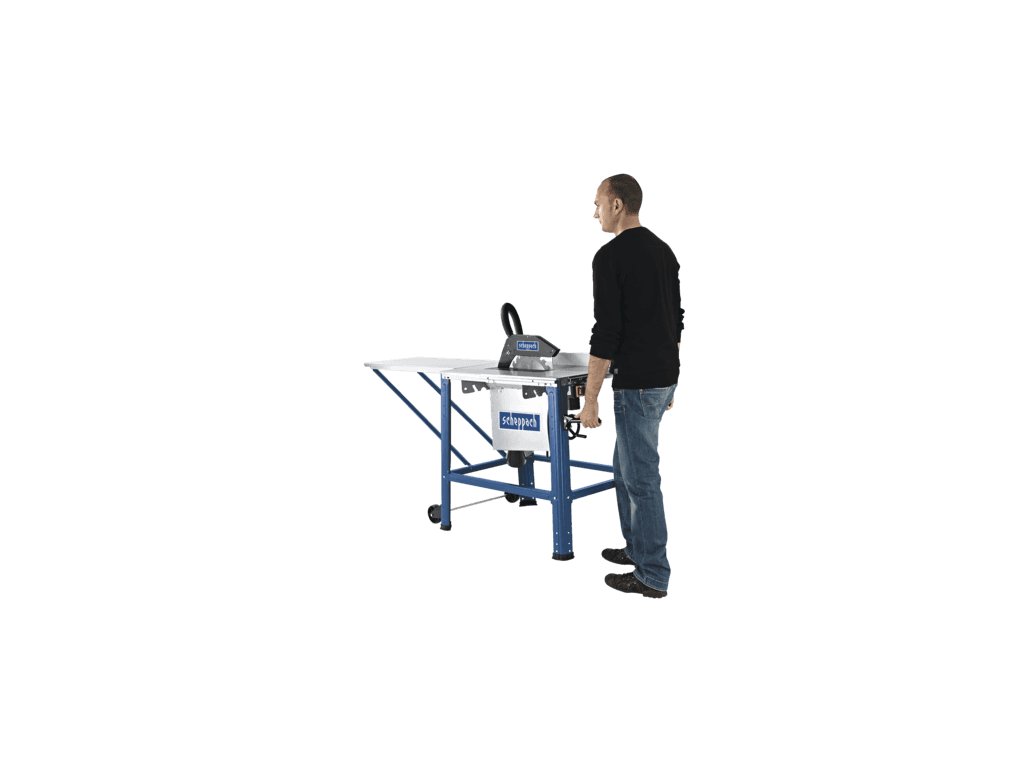

Kola a přepravní madla
Nadzvednete za přední stranu a přejedete po dílně.
05
Ochrana motoru
Přetížený motor se vypne, podpěťová spoušť hlídá rozběh po výpadku proudu.
06
Odsávání od kotouče
Kryt kotouče je sací komora s hadicí, pod stolem je hrdlo pro odsavač.
Pro koho a na co
Využití
Kutilové s vlastní dílnou
Fošny a prkna rozřežete na latě a přířezy.
Chalupáři a stavebníci svépomocí
Hranoly na pergolu, přístřešek nebo ohradu.
Kdo nepotřebuje posuvný stolek
Kdo ho chce, zvolí TS 310, která ho má v balení spolu s druhým kotoučem.
Férově předem
Na co si dát pozor
Bez posuvného stolku
Speciální edice se dodává bez posuvného stolku. Podélný doraz má vysokou a nízkou dorazovou plochu.
Chcete posuvný stolek a druhý kotouč? Má je Scheppach TS 310.
Pilu je nutné smontovat
Nohy, vzpěry, prodloužení stolu, kola, klín, kryt s hadicí a doraz smontujete, klín seřídíte rovnoběžně s kotoučem. Pilu postavte v uzavřeném prostoru na rovný pevný podklad.
Odsavač a chrániče sluchu
Řežte s odsavačem s rychlostí vzduchu alespoň 20 m/s, není v balení. Hluk na místě obsluhy je 102,5 dB(A), noste chrániče sluchu, brýle a respirátor. Díly užší než 120 mm posouvejte posuvnou tyčí.
Ne na palivové dříví
Pila je určená pro řezivo a desky, palivové dříví na ní neřežte.
Na palivové dříví je určená kolébková pila, například Scheppach HS 410.
Specifikace
Technické parametry Scheppach HS 120 o
Řezání a kotouč
Kotouč má nad obrobek vyčnívat jen málo.
Průměr × upínací otvor; šířka řezu 3,0 mm, tělo 2,0 mm.
Obvodová rychlost zubů kotouče ø 315 mm při 2 800 min⁻¹.
Nesmí být tenčí než tělo kotouče ani silnější než šířka řezu.
Vysoká pro díly nad 120 mm, nízká pro užší.
Motor a napájení
S6 40 %: z 10minutového cyklu 4 minuty pod zatížením a 6 minut naprázdno.
Po výpadku proudu se pila sama nerozběhne.
Stůl, rozměry a hmotnost
Hluk a odsávání
LpA = na místě obsluhy, LWA = akustický výkon (nejistota 4 dB). Noste chrániče sluchu.
S ním jsou emise prachu pod 2 mg/m³.
Co najdete v balení
Obsah balení
1
Scheppach HS 120 o
S kotoučem 315 mm, 24 zubů
2
Podélný doraz
S úhlovými lištami
3
Kryt kotouče a štípací klín
Kryt s odsávací hadicí
4
Prodloužení stolu
Se 2 + 2 podpěrami
5
Kola
S úchyty na zadní nohy
6
Posuvná tyč a rukojeť
Pro vedení obrobku
7
Klíč na kotouč a montážní materiál
Šrouby a matice v sáčku
8
Návod k obsluze
Montáž, obsluha a údržba
Srovnání v řadě
Který model vybrat?
Všechny jsou stolní kotoučové pily Scheppach na dřevo s podstavcem, podélným (paralelním) dorazem, štípacím klínem, krytem kotouče, odsávacím hrdlem a náklonem kotouče do 45°. HS 105 a HS 254 mají kotouč 254 mm, vyšší prořez a váží kolem 21 kg; HS 120 o a TS 310 mají kotouč 315 mm, větší stůl 800 × 550 mm a kola pro přesun po dílně.
| Parametr | HS 105 | HS 254 | HS 120 oTento model | TS 310 |
|---|---|---|---|---|
| Kotouč (průměr × otvor) | 254 × 30 mm, 24 zubů | 254 × 30 mm, 24 + 48 zubů | 315 × 30 mm, 24 zubů | 315 × 30 mm, 24 + 48 zubů |
| Výška řezu 90° / 45° | 90 / 65 mm | 85 / 63 mm | 83 / 49 mm | 83 / 49 mm |
| Napájení a příkon | 230 V: 2 000 W (S6 25 %) | 230 V: 2 200 W (S6 25 %) | 230 V: 2 200 W (S6 40 %) | 230 V: 2 200 W · 400 V: 2 800 W (S6 40 %) |
| Otáčky | 4 800 min⁻¹ | 5 300 min⁻¹ | 2 800 min⁻¹ | 2 800 min⁻¹ |
| Stůl / s rozšířením | 560 × 680 / 1 055 × 680 mm | 630 × 545 / 630 × 935 mm | 800 × 550 / 950 × 800 mm | 800 × 550 mm, prodloužení 950 mm |
| Posuvný stolek | — | — | — | ano, v balení |
| Podstavec | Nohy s gumovými patkami | Nohy s gumovými patkami | Nohy s koly a madly | Nohy s koly a madly |
| Hmotnost | cca 21 kg | cca 21,5 kg | 44 kg | 57 kg |
Zvolte, pokud
chcete nejvyšší prořez v řadě (90 mm), lehkou pilu a stůl s výsuvným rozšířením až na 1 055 mm.
Zobrazit HS 105Zvolte, pokud
chcete stůl rozšířený na obě strany, vyšší otáčky a v balení druhý kotouč se 48 zuby pro čistší řezy.
Zobrazit HS 254Tento model
HS 120 o
Zvolte, pokud
chcete kotouč 315 mm, stůl 800 × 550 mm a kola pro přesun a posuvný stolek nepotřebujete.
Zvolte, pokud
chcete kotouč 315 mm s posuvným stolkem pro příčné řezy, dva kotouče v balení a volbu mezi 230 V a 400 V.
Zobrazit TS 310Často kladené dotazy
Otázky a odpovědi
Ne, HS 120 o je speciální edice bez posuvného stolku. Posuvný stolek a druhý kotouč se 48 zuby má TS 310.
Kolmo až 83 mm, s kotoučem nakloněným na 45° až 49 mm.
Kotouče z tvrdokovu ø 315 mm s otvorem 30 mm podle normy EN 847-1, ne z rychlořezné oceli (HSS). Štípací klín nesmí být tenčí než tělo kotouče ani silnější než šířka řezu.
Zásuvku 230 V jištěnou max. 16 A. Prodlužovací kabel do 25 m 1,5 mm², delší alespoň 2,5 mm².
S rychlostí vzduchu na hrdle alespoň 20 m/s a podtlakem 1 200 Pa, připojený nehořlavou hadicí.
Není konstruovaná pro komerční, řemeslné ani průmyslové nasazení. Je určená pro domácí dílnu, garáž a práce kolem domu.
TS 310 má stejný kotouč, výšku řezu i stůl, navíc posuvný stolek a kotouč se 48 zuby. Váží 57 kg a je i na 400 V.
Doplňkové parametry
| Kategorie: | Kotoučové pily na dřevo |
|---|---|
| EAN: | 4046664004929 |
| Značka: | Scheppach |
| ? Příkon: | 2 200 W |
| ? Filtrovací příkon: | 2 000 - 2 499 W |
| ? Napětí: | 230 V |
| ? Max. prořez: | 83/49 mm |
| ? Průměr kotouče: | 315 mm |
| Hmotnost: | 47 kg |
| Typ pily: | Stolní kotoučové pily na dřevo |
| Typ napájení: | Elektrické |
| Vnitřní průměr kotouče: | 30 mm |
| Počet zubů kotouče: | 24 z |
| Výška stolu: | 850 mm |
| Rozměr stolu: | 800 x 550 mm |
| Rozsah natočení stolu: | 45 - 90 ° |
| Otáčky: | 2 800 ot/min |
| Rozměry: | 1 110 x 600 x 1 050 mm |
| Záruka (základní): | 2 roky |
| ? Záruka (prodloužená): | 4 roky |
