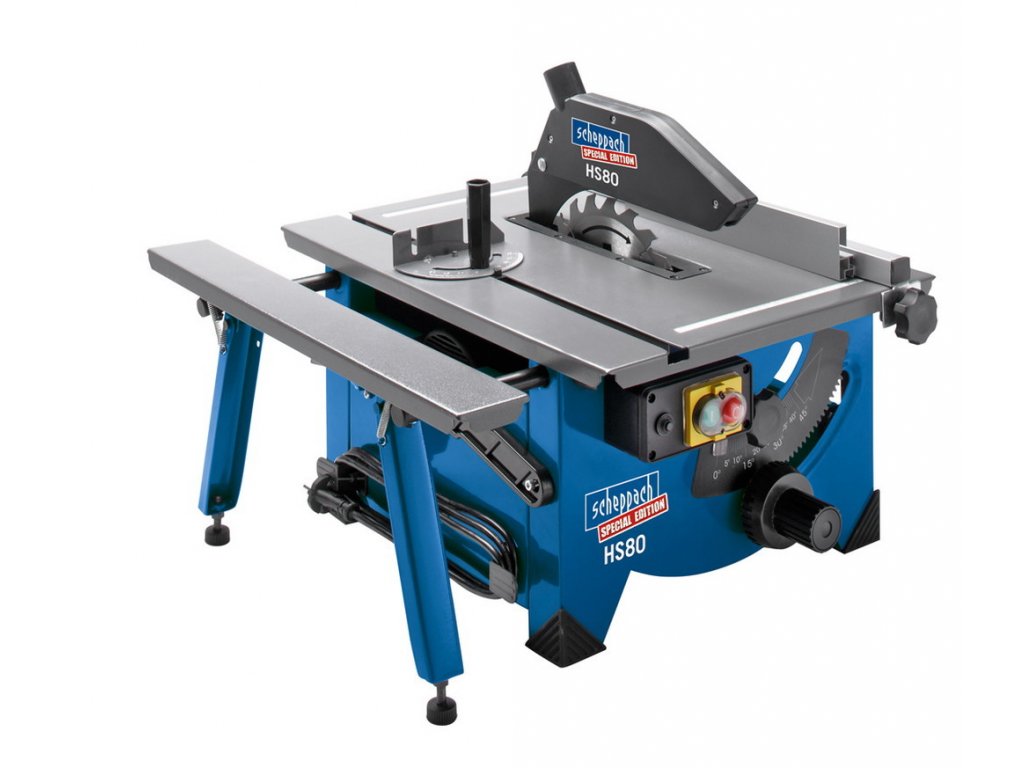

Stolní kotoučová pila na dřevo Scheppach HS 80
Kód: 5901302901
Související produkty
Detailní popis produktu
Proč si vybrat tento produkt
Hlavní přednosti
Stolní kotoučová pila Scheppach HS 80 je kompaktní pila na pracovní stůl s kotoučem z tvrdokovu ø 210 mm pro podélné a příčné řezy dřeva a plastů v domácí dílně. Při kolmém řezu prořízne materiál do 48 mm, kotouč naklopíte doleva až o 45° (řezná výška pak 45 mm). Poslouží při podélném řezání prken a latí, zkracování lišt a hranolků, dělení dřevotřískových desek na police a skříňky, přířezech na vyvýšené záhony, budky a krmítka, výrobě plotových a zahradních prvků i při řezání plastových desek. Motor 1 200 W (v režimu S6 25 % až 1 500 W) roztočí kotouč na 4 800 min⁻¹. Výsuvné rozšíření s výklopnými podpěrnými nohami prodlouží stůl z 445 na 630 mm a pilu o hmotnosti cca 14 kg přišroubujete k pracovnímu stolu nebo univerzálnímu podstavci.
01
Řezy do 48 mm
Při 90° prořízne kotouč 210 mm materiál do tloušťky 48 mm, při náklonu 45° do 45 mm – stačí na prkna, latě, lišty i desky.
02
Stůl až 630 mm
Výsuvné rozšíření s výklopnými podpěrnými nohami prodlouží stůl z 445 na 630 mm, takže delší díl se při řezu nepřeváží. Když rozšíření nepotřebujete, nohy sklopíte.
03
Náklon kotouče 0–45°
Úhel nastavíte ručním kolečkem podle stupnice a zajistíte aretační rukojetí – pro zkosené hrany rámečků, obkladů nebo truhlíků.
04
Paralelní i příčný doraz
Paralelní doraz upnete na kteroukoli stranu stolu, jeho lišta má dvě výšky vodicí plochy pro silný i tenký materiál. Příčný doraz s úhlovou stupnicí vede obrobek při zkracování.
05
Kompaktní, cca 14 kg
Pilu přenesete oběma rukama za stůl a na pracovišti ji přišroubujete otvory v patkách. Mezi prací ji uložíte do regálu.
Pro koho a na co
Využití
Domácí kutilové
Latě, prkna a desky na police, skříňky nebo opravy v domě si nařežete sami, bez cesty do truhlárny.
Chalupáři a zahrádkáři
Přířezy na vyvýšené záhony, plůtky, kompostéry nebo budky připravíte přímo na místě – pilu o hmotnosti 14 kg vezmete s sebou.
Malé dílny a garáže
Pilu postavíte na pracovní stůl, rozšíření vysunete jen při delších dílech a po práci ji uklidíte.
Férově předem
Na co si dát pozor
Pilu je nutné pevně uchytit
Před prací pilu přišroubujte k pracovnímu stolu nebo univerzálnímu podstavci – otvory najdete na vnitřní straně patek. Podstavec v balení není.
Pilu s vlastním podstavcem a rozšířením stolu na obou stranách nabízí Scheppach HS 81 S Special Edition.
Provoz jen s odsáváním
K hrdlu ø 35 mm připojte vhodný odsávač pilin, v balení není. Odsávací kanály pravidelně kontrolujte a čistěte – nahromaděné piliny jsou hořlavé.
Řezná výška 48 mm, žádná kulatina
Kotouč 210 mm prořízne materiál do 48 mm. Kulatinu na stolní pile řezat nesmíte.
Potřebujete řezat do 70 mm? Zvolte Scheppach HS 210. Na silnější materiál je Scheppach HS 105 s kotoučem 254 mm a řeznou výškou 90 mm.
Chrániče sluchu a posuvná tyč
Hluk na místě obsluhy dosahuje 87,5 dB, noste chrániče sluchu a ochranné brýle. Díly užší než 120 mm posouvejte posuvnou tyčí z balení, do šířky 30 mm navíc posuvným dřevem.
Specifikace
Technické parametry Scheppach HS 80
Řezání
Největší tloušťka materiálu při kolmém řezu a s kotoučem naklopeným na 45°.
Pro šikmé řezy; paralelní doraz je přitom vpravo od kotouče.
Pilový kotouč
Průměr × upínací otvor × šířka řezu; zuby z tvrdokovu.
Nový kotouč musí mít šířku řezu aspoň 2 mm a tělo nejvýš 2 mm.
Motor a elektrické připojení
Zásuvka s ochranným kolíkem jištěná 16 A.
S1: 1 200 W trvale. S6 25 %: v 10minutovém cyklu smí motor 2,5 minuty běžet s 1 500 W, zbytek cyklu naprázdno.
Stůl, dorazy a odsávání
Výsuvné, s výklopnými podpěrnými nohami nastavitelnými na výšku.
Nastavíte ho podle stupnice na stole.
Vyšší pro materiál nad 25 mm, nižší pro tenčí.
Pilu provozujte jen s odsáváním, odsávač není v balení.
Rozměry, hmotnost a hluk
LpA je hluk na místě obsluhy, LWA celkový hluk stroje (nejistota K 3 dB). Noste chrániče sluchu.
Co najdete v balení
Obsah balení
1
Scheppach HS 80
Stolní kotoučová pila 230 V s kotoučem 210 mm, 24 zubů
2
Kryt pilového kotouče
Nasazuje se na štípací klín
3
Paralelní doraz
S dorazovou lištou a držákem
4
Příčný doraz
S úhlovou stupnicí
5
Rozšíření stolu
Výsuvné, s koncovými kusy a šrouby
6
Posuvná tyč
Pro úzké obrobky
7
Očkové klíče
19/10 mm a 8 mm k výměně kotouče
8
Montážní materiál
Šrouby a drobné díly
9
Dokumentace
Návod k obsluze
Srovnání v řadě
Který model vybrat?
Všechny tři jsou kompaktní stolní kotoučové pily Scheppach na 230 V s kotoučem z tvrdokovu ø 210 mm, upínacím otvorem 30 mm a 24 zuby, takže na ně pasují stejné náhradní kotouče 210 × 30 mm. Kotouč naklopíte doleva o 0–45°, podélné řezy vedete paralelním dorazem a příčné příčným dorazem. Liší se řeznou výškou, velikostí stolu a tím, zda pila stojí na pracovním stole, nebo na vlastním podstavci.
| Parametr | HS 80Tento model | HS 81 S SE | HS 210 |
|---|---|---|---|
| Řezná výška 90° / 45° | 48 / 45 mm | 70 / 45 mm | 70 / 54 mm |
| Příkon | 1 200 W (S1), 1 500 W (S6 25 %) | 1 500 W (S1) | 1 200 W (S1), 1 500 W (S6 25 %) |
| Otáčky naprázdno | 4 800 min⁻¹ | 5 000 min⁻¹ | 4 800 min⁻¹ |
| Pilový kotouč | 210 × 30 × 2,6 mm | 210 × 30 × 2,8 mm | 210 × 30 × 2,6 mm |
| Stůl | 485 × 445 mm, s rozšířením 485 × 630 mm | 675 × 500 mm s rozšířeními | 500 × 445 mm |
| Podstavec | ne, na pracovní stůl | ano, 4 nohy | ne, na pracovní stůl |
| Přípojka odsávání | ø 35 mm | cca ø 40 mm, hadice v balení | ø 40 mm |
| Hluk LpA | 87,5 dB | 99,6 dB(A) | 92,2 dB |
| Hmotnost | cca 14 kg | 14 kg | cca 10,2 kg |
Tento model
HS 80
Zvolte, pokud
chcete kompaktní pilu na pracovní stůl s výsuvným rozšířením stolu a stačí vám řezná výška 48 mm.
Zvolte, pokud
chcete pilu na vlastním podstavci s rozšířeními stolu na obou stranách, řeznou výškou 70 mm a druhým kotoučem v balení.
Zobrazit HS 81 S SEZvolte, pokud
chcete nejlehčí pilu (cca 10,2 kg) s řeznou výškou 70 mm, při 45° až 54 mm, a šablonou pro pokosy ±60°.
Zobrazit HS 210Často kladené dotazy
Otázky a odpovědi
Kotouče z tvrdokovu nebo CV o průměru 210 mm s upínacím otvorem 30 mm podle normy EN 847-1. Šířka řezu nesmí být menší a tělo kotouče silnější než štípací klín 2 mm. Hodí se kotouč 210 × 30 mm s 24 zuby, sada tří kotoučů 210 mm s 24, 48 a 60 zuby nebo kotouč 210 × 30 mm s 36 zuby. Kotouče HSS a dělicí kotouče nepoužívejte.
Při kolmém řezu do 48 mm, s kotoučem naklopeným na 45° do 45 mm. Kulatinu na stolní pile řezat nesmíte, na řezy do 70 mm je Scheppach HS 210.
Pila musí stát stabilně, proto ji přišroubujte k pracovnímu stolu nebo univerzálnímu podstavci – otvory jsou na vnitřní straně patek. Podstavec v balení není; pilu s vlastním podstavcem nabízí Scheppach HS 81 S Special Edition.
Vytáhněte zástrčku, sejměte kryt kotouče a vyklopte spodní kryt. Matici povolíte očkovým klíčem 19 mm ve směru otáčení kotouče, hřídel přitom držíte klíčem 8 mm. Nový kotouč nasaďte zuby po směru chodu podle šipky na krytu a zkontrolujte, že štípací klín je nejvýš 5 mm od kotouče.
Ano, pila je určená pro dřevo všeho druhu a plasty. U dřevotřískových desek nastavte kotouč nejvýš 5 mm nad tloušťku desky, hrany se pak méně vylamují. U plastů zpomalte posuv, aby se materiál netavil.
HS 210 má stejný příkon a otáčky, ale prořízne při 90° až 70 mm a při 45° 54 mm, má šablonu příčného řezu −60° až +60° a váží cca 10,2 kg. HS 80 má navíc výsuvné rozšíření stolu až na 630 mm.
Ne. Pila není konstruovaná pro živnostenské, řemeslné ani průmyslové použití – je určená pro domácí dílnu a kutilské práce.
Doplňkové parametry
| Kategorie: | Kotoučové pily na dřevo |
|---|---|
| EAN: | 4014915080077 |
| Značka: | Scheppach |
| ? Příkon: | 1 200 W |
| ? Filtrovací příkon: | 1 000 - 1 499 W |
| ? Napětí: | 230 V |
| ? Max. prořez: | 48/45 mm |
| ? Průměr kotouče: | 210 mm |
| Hmotnost: | 16 kg |
| Typ pily: | Stolní kotoučové pily na dřevo |
| Typ napájení: | Elektrické |
| Otáčky: | 4 800 ot/min |
| Vnitřní průměr kotouče: | 30 mm |
| Počet zubů kotouče: | 24 z |
| Rozměr stolu: | 525 x 400 - 620 mm |
| Rozsah natočení stolu: | 45 - 90 ° |
| Rozměry: | 585 x 455 x 340 mm |
| Záruka (základní): | 2 roky |
| ? Záruka (prodloužená): | 4 roky |
