Plazmová řezačka Scheppach PLC 40
Kód: 5906605901
Detailní popis produktu
Proč si vybrat tento produkt
Hlavní přednosti
Plazmová řezačka Scheppach PLC 40 řeže proudem plazmatu ze stlačeného vzduchu všechny elektricky vodivé kovy – ocelový plech, nerez, hliník i měď. Vyříznete s ní tvarové díly a otvory z plechu, zkrátíte profil, připravíte díly na svařování nebo rozřežete starý kovový díl na menší kusy. Řezací proud plynule nastavíte v rozsahu 15–40 A a podle materiálu řežete ocel do 12 mm, železo do 10 mm, nerez a hliník do 8 mm a měď do 4 mm. Řezačku připojíte k vlastnímu kompresoru, pracovní tlak 4–4,5 baru nastavíte knoflíkem na odlučovači kondenzátu a zkontrolujete na manometru. Při 40 A a 25 °C má dobu zapnutí 35 %, při přehřátí ji ochrana vypne a rozsvítí kontrolku. Řezačka váží 6 kg a přenesete ji za držadlo; v balení jsou kromě nasazených dílů dvě náhradní dýzy a dvě elektrody.
01
Řezací proud 15–40 A
Proud nastavíte plynule regulátorem – když se oblouk přerušuje, přidejte, když elektroda často vzplane, uberte.
02
Ocel až 12 mm
Ocel 1–12 mm, železo 1–10 mm, nerez a hliník 1–8 mm, měď 1–4 mm – rovné i zakřivené řezy.
03
Tlak pod kontrolou
Pracovní tlak 4–4,5 baru nastavíte knoflíkem na odlučovači kondenzátu a hodnotu vidíte na manometru.
04
Ochrana proti přehřátí
Po překročení doby zapnutí se řezačka sama vypne a kontrolka svítí, dokud nevychladne.
05
Tři techniky řezání
Řezání tažením po materiálu, s odstupem 1,5–3 mm pro silnější materiál a propalování otvorů.
06
Náhradní díly v balení
3 dýzy a 3 elektrody (po jedné nasazené) – po vytažení zástrčky opotřebené díly vyměníte po odšroubování keramické krytky.
Pro koho a na co
Využití
Kutilové s domácí kovodílnou
Výřezy z plechu, úprava profilů a příprava dílů na svařování – rovné i zakřivené řezy podle vlastní šablony.
Tvorba z plechu
Držáky, rámečky, víka, ozdoby nebo záplaty z ocelového i nerezového plechu podle vlastní šablony.
Opravy a renovace
Vyříznutí zkorodovaného kusu, rozřezání starého kovového dílu nebo konstrukce na menší části.
Férově předem
Na co si dát pozor
Ochrana očí a těla
Při řezání vždy používejte svářečskou kuklu nebo štít se správně nastaveným filtrem, nikdy bez ochranného skla – záření oblouku poškozuje oči i kůži. Funkci štítu před řezáním ověřte jasným zdrojem světla. Noste ochranný oděv se zapnutým límcem, suché kožené rukavice na obou rukou, zástěru, ochranné brýle a chrániče sluchu.
Jiskry a požár
Hořlavé materiály odstraňte do vzdálenosti 10 m nebo je pečlivě zakryjte a mějte po ruce hasicí přístroj. Nikdy neřežte sudy ani jiné uzavřené nádoby. Jiskry propadnou i škvírami a při řezání stěny, stropu nebo podlahy může začít hořet na odvrácené straně.
Proud, vzduch a prostředí
Neřežte v dešti, ve sněhu ani ve vlhku, elektrody se nedotýkejte holou rukou a mokré nebo poškozené rukavice nepoužívejte. Pracujte v dobře větraném prostoru a hlavu držte mimo kouř. Řezačka není určená do stísněných prostor s vodivými stěnami, na kovový žebřík či lešení ani k rozmrazování trubek. Dodatečnou ochranu dá proudový chránič 30 mA.
Implantáty, rušení a obsluha
Řezací proud vytváří elektromagnetické pole – řezačku nepoužívejte v blízkosti osob s kardiostimulátorem; osoby s jiným zdravotním implantátem nebo s naslouchadlem se mají před prací poradit s lékařem. Kabely hořáku a zemnicí svorky veďte vedle sebe na jedné straně, neomotávejte je kolem těla a svorku připojte co nejblíž místu řezu. Řezačku smějí obsluhovat jen osoby poučené o jejím použití a rizicích, které dosáhly věku 16 let.
Specifikace
Technické parametry Scheppach PLC 40
Napájení a řezací proud
Při přerušování oblouku proud zvyšte, při častém vzplanutí elektrody snižte.
Z každých 10 minut můžete při 40 A řezat 3,5 minuty, pak řezačku nechte chladit.
V teple se doba zkracuje: 2 minuty řezání, 8 minut přestávka.
Po překročení doby zapnutí se řezačka vypne, dokud nevychladne.
Tepelná třída izolace vinutí zdroje.
Řezné tloušťky
Méně materiálu odstřikuje zpět do hrotu a proniknete větší tloušťkou.
Stlačený vzduch
Nastavíte otočným knoflíkem na odlučovači kondenzátu, hodnotu ukáže manometr.
Používejte filtrovaný a regulovaný vzduch z kompresoru.
Hořák, kabely a spotřební díly
Po vytažení zástrčky je vyměníte po odšroubování keramické krytky.
Opotřebená dýza se pozná podle rozšířeného otvoru a nečistého řezu; elektrodu s kráterem uprostřed vyměňte.
Našroubujte ji až po nasazení elektrody, difuzéru a dýzy.
Rozměry a provoz
Větrací štěrbiny nezakrývejte, na řezačku nic neodkládejte.
Zařízení třídy A: v obytné zástavbě napájené z veřejné sítě může rušit příjem rozhlasu a televize.

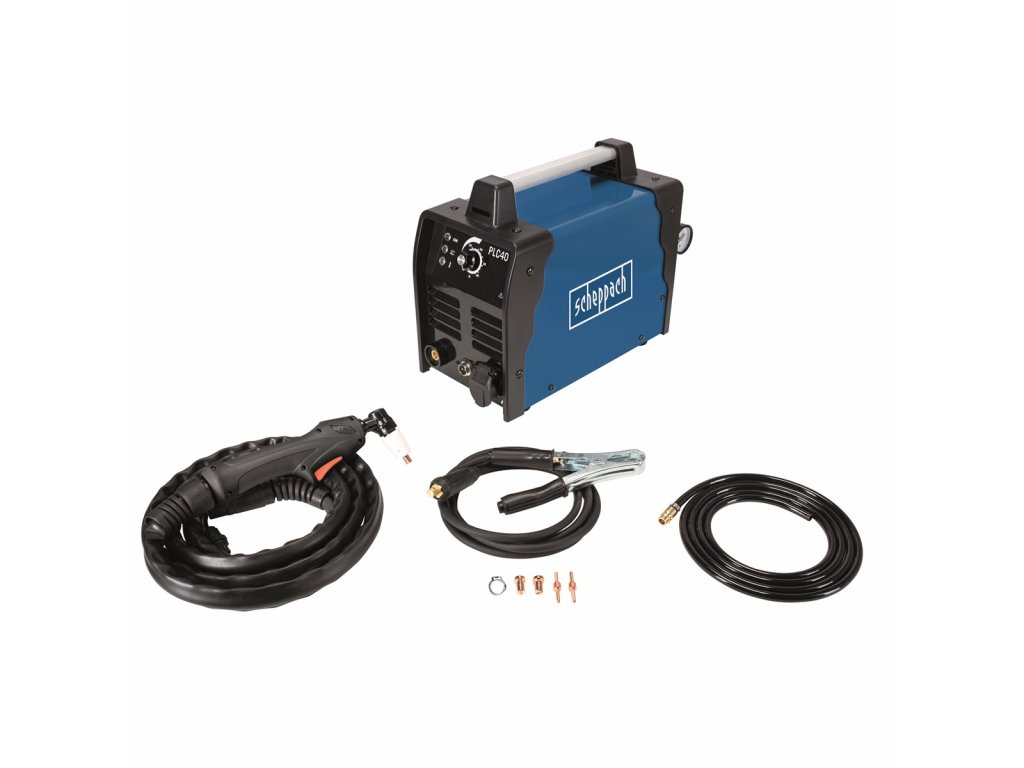

Co najdete v balení
Obsah balení
1
Scheppach PLC 40
Plazmová řezačka s regulací tlaku a manometrem
2
Plazmový hořák s hadicovým balením
Řezací kabel 2,5 m
3
Zemnicí kabel se svorkou
Délka 2 m
4
Hadice na stlačený vzduch
2 m, s rychlospojkou
5
Spona hadice
6
Dýza
1 nasazená na hořáku, 2 náhradní
7
Elektroda
1 nasazená na hořáku, 2 náhradní
8
Difuzér a keramická krytka
Nasazené na hořáku
9
Dokumentace
Návod k obsluze
Často kladené dotazy
Otázky a odpovědi
Ano. Řezačka pracuje se stlačeným vzduchem, který jí dodá váš kompresor – ten v balení není. Vzduch má být filtrovaný a regulovaný, pracovní tlak 4–4,5 baru nastavíte knoflíkem na odlučovači kondenzátu. Hadici s rychlospojkou v balení najdete.
Ocel do 12 mm, železo do 10 mm, nerez a hliník do 8 mm, měď do 4 mm. Začněte řezat pomalu a rychlost zvyšujte – optimální je, když se paprsek při řezání lehce naklání dozadu. Když se oblouk přerušuje, proud zvyšte.
Při plném proudu 40 A a teplotě 25 °C můžete z každých 10 minut řezat 3,5 minuty, zbytek času se řezačka chladí. Při 40 °C je to 20 %, tedy 2 minuty řezání a 8 minut přestávka. Při překročení se zapne ochrana proti přehřátí.
Dýzu vyměňte, když se její otvor rozšířil – opotřebená dýza zpomalí řez a zhorší jeho čistotu; elektrodu, jakmile se na ní uprostřed vytvoří kráter. Před výměnou vytáhněte zástrčku. V balení jsou 3 dýzy a 3 elektrody, po jedné nasazené. Pro PLC 40 jsou určené i 14dílné sady náhradních dílů (5 dýz, 5 elektrod, 2 keramické krytky, 2 difuzéry).
Ano, plazmovým paprskem uděláte rovné i zakřivené řezy. Otvory propálíte s hrotem cca 3,2 mm nad materiálem a hořákem mírně nakloněným; propalování si nejdřív vyzkoušejte na odřezku.
Po uvolnění tlačítka hořáku proudí vzduch ještě asi 5 sekund a chladí hořák – v tu chvíli řezačku nevypínejte. Pak ji nechte 2–3 minuty zapnutou, aby ventilátor ochladil elektroniku, a teprve potom vypněte vypínačem.
Doplňkové parametry
| Kategorie: | Plazmové svářečky |
|---|---|
| EAN: | 4046664095446 |
| Značka: | Scheppach |
| ? Napětí: | 230 V |
| Hmotnost: | 6,0 kg |
| Řezací proud: | nastavitelný, 15 - 40 A |
| Řezací tloušťka ocel: | 1 - 12 mm |
| Řezací tloušťka železo: | 1 - 10 mm |
| Řezací tloušťka nerezová ocel: | 1 - 8 mm |
| Řezací tloušťka hliník: | 1 - 8 mm |
| Řezací tloušťka měď: | 1 - 4 mm |
| Pracovní tlak: | 4 - 4,5 bar |
| Řezací kabel: | 2,5 m |
| Uzemňovací kabel: | 2 m |
| Vzduchová hadice: | Ano |
| Záruka (základní): | 2 roky |
| ? Záruka (prodloužená): | 4 roky |
