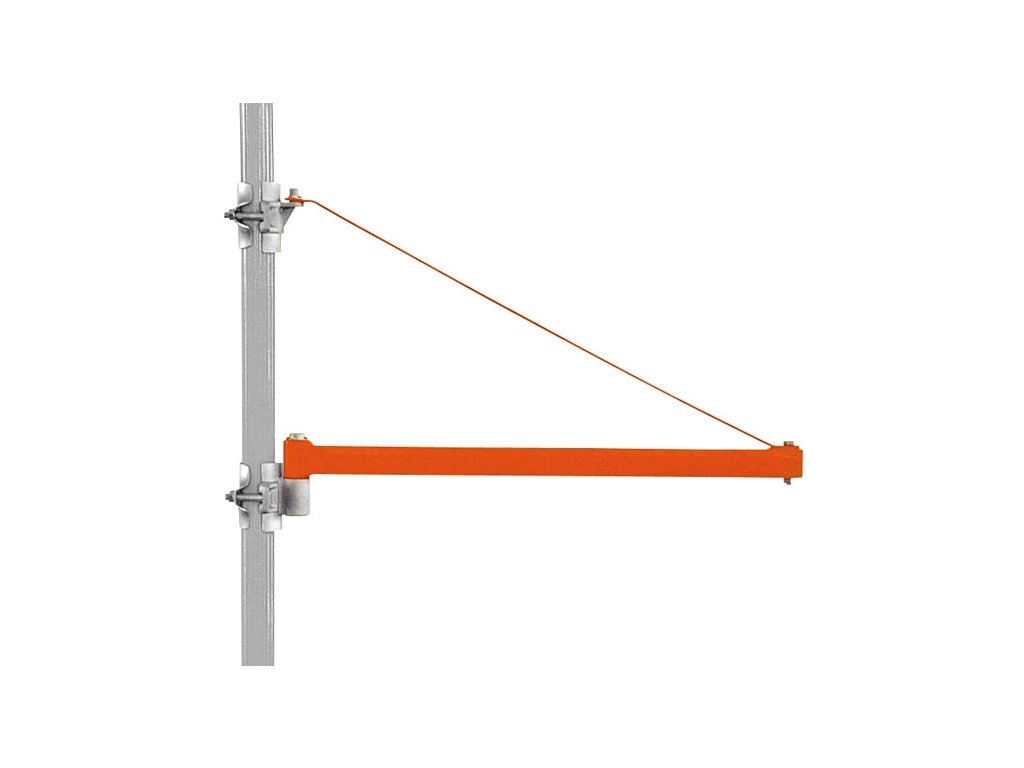

Stěnové otočné rameno Unicraft® WSA 1000-750-2
Kód: 6198607
Detailní popis produktu
Technické přednosti produktu
Hlavní přednosti
Otočné rameno Unicraft® WSA 1000-750-2 představuje vysoce odolné řešení pro vytvoření pevného zdvihacího stanoviště tam, kde není možné použít pojezdové kočky. Rameno je dimenzováno pro maximální zatížení 1 000 kg, což z něj činí ideálního partnera pro elektrické kladkostroje Unicraft řady MES. Konstrukce vyniká svou variabilitou – montážní otvory jsou navrženy tak, aby bylo možné rameno připevnit přímo na rovnou stěnu nebo do rohu budovy. S délkou vyložení 750 mm poskytuje dostatečný manipulační prostor pro zvedání motorů, obrobků či stavebního materiálu, přičemž vlastní hmotnost ramene zůstává na příznivých 9,3 kg pro snadnější instalaci.
01
Vysoká nosnost 1 tuna
Robustní ocelové provedení bezpečně unese břemena o hmotnosti až 1 000 kg v celé délce vyložení.
02
Optimalizováno pro MES
Rameno je konstrukčně připraveno pro přímou montáž elektrických kladkostrojů Unicraft MES.
03
Montáž na roh i stěnu
Unikátní systém uchycení dovoluje instalaci na ploché zdivo i do rohů, což šetří místo v dílně.
04
Plynulý otočný rozsah
Panty s nízkým třením umožňují snadné vychýlení ramene do stran i při maximálním zatížení.
05
Kompaktní vyložení
Délka 750 mm poskytuje ideální poměr mezi manipulačním rádiusem a svislou tuhostí nosníku.
06
Průmyslová povrchová úprava
Kvalitní lakování chrání ocelovou konstrukci před korozí a mechanickým opotřebením.
Oblasti použití
Využití
Specifikace
Technické parametry
Kompletní technická specifikace
Limitní hodnota pro bezpečný statický a dynamický zdvih při plném vyložení.
Vzdálenost zajišťující široký pracovní rádius kladkostroje.
Univerzální systém umožňující montáž na ploché i rohové zdivo.
Vysokopevnostní ocel s antikorozní povrchovou úpravou.
Nízká váha usnadňuje montážní práce ve výškách.
Co najdete v balení
Obsah balení
1
Otočné rameno WSA 1000-750-2
Hlavní ocelová konstrukce ramene
2
Sada montážních konzolí
Prvky pro uchycení na stěnu či roh
3
Upozornění
Svislá tyč/trubka není součástí dodávky
Často kladené dotazy
Otázky a odpovědi
Stěna musí být dostatečně nosná (beton, plná cihla), aby vydržela tah působící při zatížení 1 000 kg na konci 750mm ramene. Nedoporučujeme montáž na sádrokarton nebo duté tvárnice bez dodatečného vyztužení či průchozích šroubů.
Ne, svislá upínací trubka není součástí balení. Pokud nebudete rameno kotvit přímo do zdi, musíte zajistit vhodnou ocelovou trubku o průměru odpovídajícím úchytům ramene (standardně 48 mm).
Součástí konstrukce jsou úchyty, které po přiložení k rohu budovy umožňují fixaci do obou kolmých stěn najednou. Tím se břemeno zvedá přímo v rohu prostoru, což šetří místo.
Ano, pokud kladkostroj odpovídá nosnosti ramene (max 1 000 kg) a jeho montážní rozměry jsou kompatibilní se standardními úchyty pro řadu MES. Většina podobných elektrických navijáků na trhu má tyto rozměry shodné.
Úhel otáčení je při montáži na rovnou stěnu přibližně 180°. Skutečný rozsah však závisí na blízkosti dalších překážek a šířce kladkostroje zavěšeného na rameni.
Doplňkové parametry
| Kategorie: | Závěsná ramena |
|---|---|
| EAN: | 4036351214892 |
| Značka: | Unicraft® |
| Hmotnost: | 9,3 kg |
| Max. nosnost: | 1000 kg |
| Délka ramene: | 750 mm |
