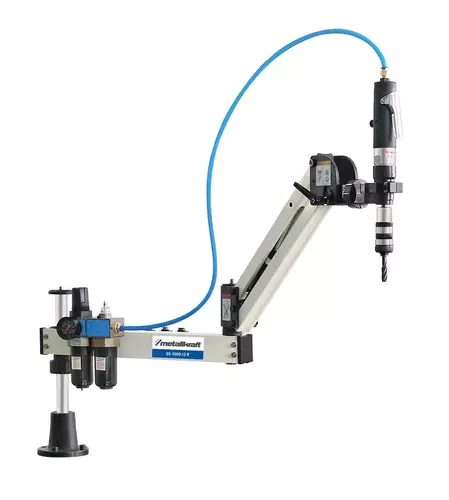

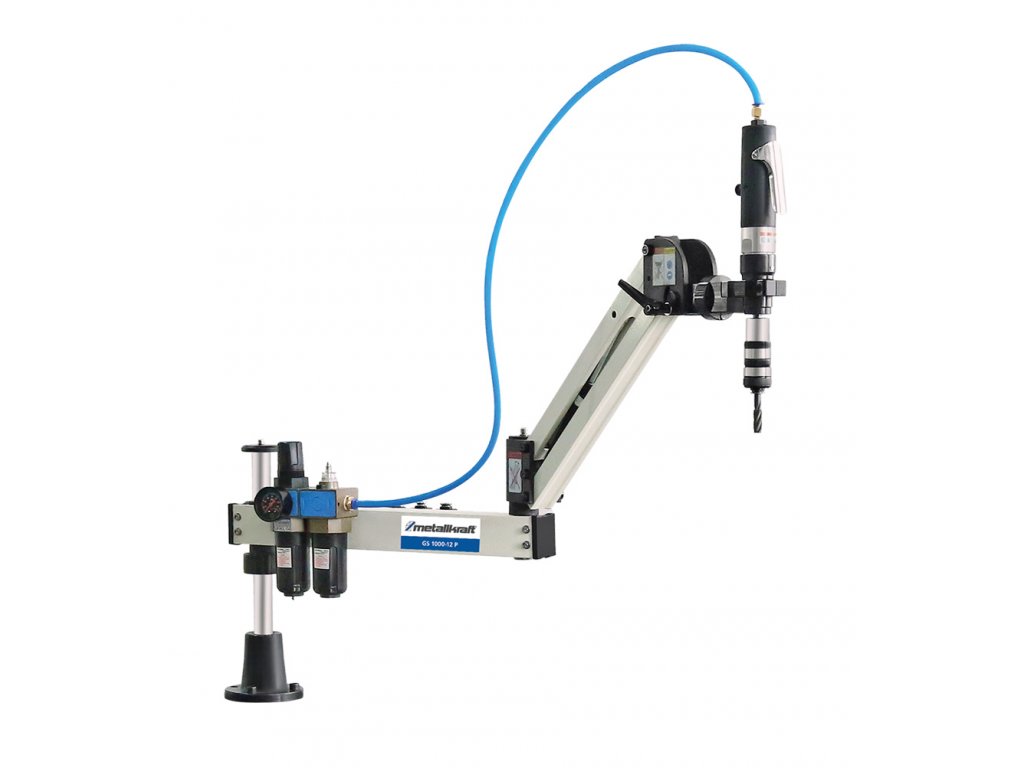

Pneumatický závitořez Metallkraft® GS 1000-12 P
Kód: 4450012
Související produkty
Detailní popis produktu
Pneumatický závitořez Metallkraft® GS 1000-12 PPneumatický závitořez Metallkraft® GS 1000-12 P je poháněný stlačeným vzduchem. Stlačený vzduch proudí přes procesor přívodu vzduchu do regulačního ventilu. Po stisknutí spouště vstupuje stlačený vzduch do motoru závitořezu, pohání lopatku rotoru a po změně otáček pomocí dvojice převodů vytváří axiální rotační sílu. Silný krouticí moment pohání závitník, který provádí závitování.
|
|
Klíčové vlastnosti pneumatického závitořezu Metallkraft® GS 1000-12 PJedná se o pneumatický závitořez s pohyblivým ramenem a možností mechanické regulace otáček. Používá se k řezání závitů do velikosti M12 v železných i neželezných kovech. |
Nastavení kroutícího momentu pneumatického závitořezu Metallkraft® GS 1000-12 P
Jmenovitý mezní krouticí moment je nastaven z výroby. Žádné další nastavení tak není nutné. Jmenovitý mezní krouticí moment pro držák závitníku odpovídá níže uvedené tabulce, tolerance je v rozmezí ±10 %.
|
Specifikace |
Mezní kroutící moment |
|
M3 |
0,54 Nm |
|
M4 |
1,10 Nm |
|
M5 |
2,30 Nm |
|
M6 |
4,20 Nm |
|
M8 |
8,50 Nm |
|
M10 |
15 Nm |
|
M12 |
25 Nm |
Při řezání závitů do tvrdého materiálu může být nutné nastavení. Je třeba respektovat následující pravidla.
- Sejměte kontrolní kroužek, abyste mohli seřizovací matici vyjmout z pouzdra.
- Otáčením seřizovací matice pomocí speciálníhoklíče nastavte mezní krouticí moment.Otáčenípo směru hodinových ručiček zvýší krouticí moment, otáčení proti směru hodinových ručiček sníží krouticí moment.
- Nastavte mezní krouticí moment na požadovanou hodnotu a seřizovací matici zajistěte kontrolním kroužkem.
Rozsah dodávky pneumatického závitořezu Metallkraft® GS 1000-12 P
- Závitníkové sklíčidlo GT12, 6 ks ( M3, M4, M5-6, M8, M10, M12)
- Podstavec pro závitořez GS není součástí dodávky.
Doplňkové parametry
| Kategorie: | Pneumatické vrtačky |
|---|---|
| Značka: | Metallkraft® |
| Hmotnost: | 17 kg |
| Pohon: | pneumatický |
| Pracovní tlak: | 6-8 barů |
| Max. otáčky vřetene: | 400 ot./min |
| Poloměr výložníku: | 1000 mm |
| Nastavení úhlu: | 0 – 90° |
| Rozměry (š × v × h): | 930×520×90mm |
