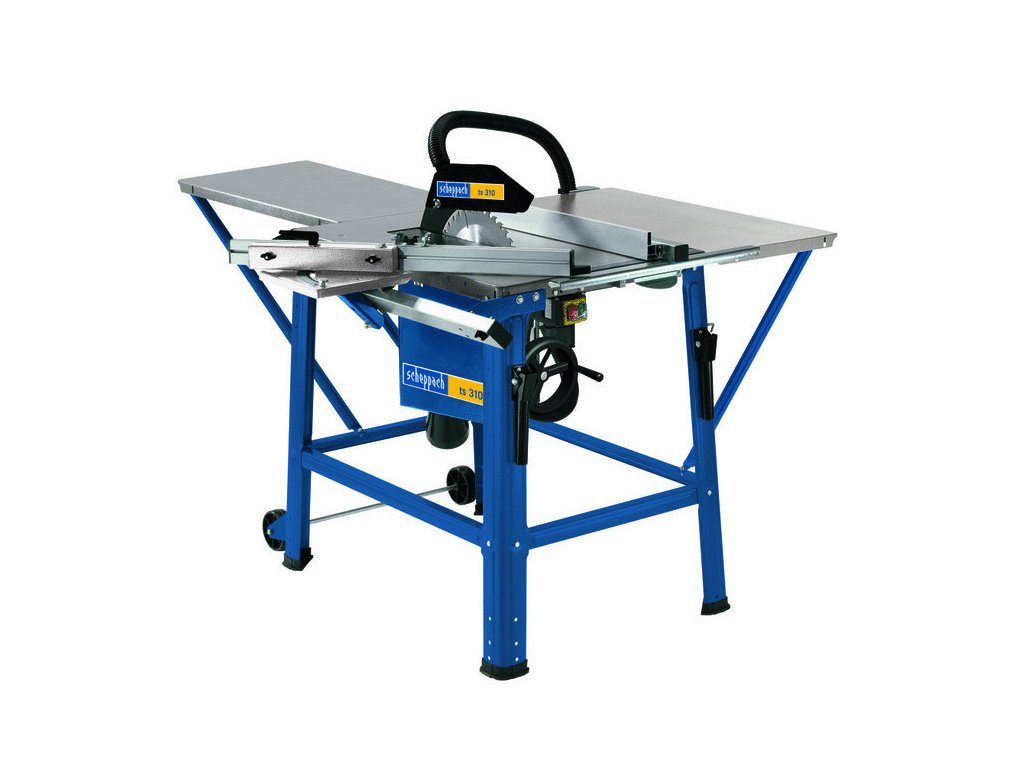

Stolní kotoučová pila na dřevo Scheppach TS 310 (400 V)
Kód: 4901305902
Související produkty
_pilovy-kotouc-holzkraft-315x30-mm-18z.jpg?ff=1&x=423&y=318&q=85&ts=662f80ea&sg=2175fb9d
)
Detailní popis produktu
Proč si vybrat tento produkt
Hlavní přednosti
Stolní kotoučová pila Scheppach TS 310 s kotoučem 315 mm a posuvným stolkem zvládne podélné i příčné řezy a v balení má dva kotouče: s 24 zuby pro podélné řezy a se 48 zuby pro jemnější řezy. Rozřežete na ní fošny na latě a hranoly, zkrátíte prkna na terasu nebo obklad, nařežete trámky na pergolu, přířezy na nábytek z masivu i desky z překližky a dřevotřísky a uděláte šikmé řezy do 45°. Třífázový motor 400 V s příkonem 2 800 W (S6 40 %) roztočí kotouč na 2 800 min⁻¹, výšku řezu nastavíte plynule až do 83 mm. Stůl 800 × 550 mm doplníte prodlužovací plošinou. Pila váží 57 kg a po dílně ji přejedete na kolech.
01
Posuvný stolek v balení
Příčné a úhlové řezy vedete stolkem, obrobek nesunete rukou podél kotouče.
02
Dva kotouče 315 mm
24 zubů pro podélné řezy, 48 zubů pro jemnější řezy.
03
Výška řezu až 83 mm
Plynule 0–83 mm, při náklonu 45° až 49 mm.
04
Výkon 2 800 W na 400 V
Třífázový motor pro dílnu se zásuvkou CEE 16 A.
05
Prodloužení stolu
Plošinu dáte za kotouč nebo z boku a podepřete dlouhé fošny.
06
Kola a přepravní madla
57 kg nadzvednete za přední stranu a přejedete na kolech.
Pro koho a na co
Využití
Kutilové s vlastní dílnou
Podélné i příčné řezy na jednom stroji.
Chalupáři a stavebníci svépomocí
Trámky na pergolu, prkna na terasu a obklad.
Hobby truhláři
Přířezy z masivu a desek s čistým řezem kotoučem se 48 zuby.
Dílny s přípojkou 400 V
Pilu zapojíte do třífázové zásuvky CEE 16 A.
Férově předem
Na co si dát pozor
Potřebujete třífázovou zásuvku 400 V
Zástrčka CEE 16 A, přípojka i prodlužovačka pětižilové, jištění max. 16 A. Při každém připojení zkontrolujte směr otáčení.
Nemáte 400 V? Stejná pila je i ve verzi na 230 V.
Pilu je nutné smontovat
Nohy, vzpěry, prodloužení stolu, kola, klín, kryt s hadicí, doraz a posuvný stolek smontujete, klín seřídíte rovnoběžně s kotoučem.
Odsávání a chrániče sluchu
Řežte jen s připojeným odsavačem třísek, není v balení. Hluk na místě obsluhy je 102,5 dB(A), noste chrániče sluchu, brýle a respirátor. Díly užší než 120 mm posouvejte posuvnou tyčí.
Na řezivo a desky, ne na kulatinu
Pila slouží k podélnému a příčnému řezání hraněného dřeva a desek. Kulatinu ani palivové dříví na ní neřežte, dlouhé díly na konci řezu podepřete.
Na palivové dříví je určená kolébková pila, například Scheppach HS 720 (400 V).
Specifikace
Technické parametry Scheppach TS 310
Řezání a kotouče
Kotouč má nad obrobek vyčnívat jen málo.
Průměr × upínací otvor × šířka řezu.
Obvodová rychlost zubů kotouče ø 315 mm při 2 800 min⁻¹.
Nesmí být tenčí než tělo kotouče ani silnější než šířka řezu.
Vysoká pro díly nad 120 mm, nízká pro užší.
Motor a napájení
Přípojka i prodlužovačka pětižilové (3 fáze + N + PE), min. 1,5 mm².
S6 40 %: z 10minutového cyklu 4 minuty pod zatížením a 6 minut naprázdno.
Případně přepólujte fáze v zástrčce CEE.
Stůl, hmotnost a hluk
LpA = na místě obsluhy, LWA = akustický výkon (nejistota 3 dB). Noste chrániče sluchu.
Co najdete v balení
Obsah balení
1
Scheppach TS 310
400 V, s předmontovaným kotoučem 24 zubů
2
Druhý pilový kotouč
315 × 30 mm, 48 zubů
3
Posuvný stolek
Pro příčné a úhlové řezy
4
Podélný doraz
S úhlovou lištou
5
Kryt kotouče a štípací klín
Kryt s odsávací hadicí
6
Prodloužení stolu
Se 2 + 2 podpěrami
7
Kola
S úchyty na zadní nohy
8
Posuvná tyč a rukojeť
Pro vedení obrobku
9
Klíč na kotouč a montážní materiál
Šrouby a matice v sáčku
10
Návod k obsluze
Montáž, obsluha a údržba
Srovnání v řadě
Který model vybrat?
Všechny jsou stolní kotoučové pily Scheppach na dřevo s podstavcem, podélným (paralelním) dorazem, štípacím klínem, krytem kotouče, odsávacím hrdlem a náklonem kotouče do 45°. HS 105 a HS 254 mají kotouč 254 mm, vyšší prořez a váží kolem 21 kg; HS 120 o a TS 310 mají kotouč 315 mm, větší stůl 800 × 550 mm a kola pro přesun po dílně.
| Parametr | HS 105 | HS 254 | HS 120 o | TS 310Tento model |
|---|---|---|---|---|
| Kotouč (průměr × otvor) | 254 × 30 mm, 24 zubů | 254 × 30 mm, 24 + 48 zubů | 315 × 30 mm, 24 zubů | 315 × 30 mm, 24 + 48 zubů |
| Výška řezu 90° / 45° | 90 / 65 mm | 85 / 63 mm | 83 / 49 mm | 83 / 49 mm |
| Napájení a příkon | 230 V: 2 000 W (S6 25 %) | 230 V: 2 200 W (S6 25 %) | 230 V: 2 200 W (S6 40 %) | 230 V: 2 200 W · 400 V: 2 800 W (S6 40 %) |
| Otáčky | 4 800 min⁻¹ | 5 300 min⁻¹ | 2 800 min⁻¹ | 2 800 min⁻¹ |
| Stůl / s rozšířením | 560 × 680 / 1 055 × 680 mm | 630 × 545 / 630 × 935 mm | 800 × 550 / 950 × 800 mm | 800 × 550 mm, prodloužení 950 mm |
| Posuvný stolek | — | — | — | ano, v balení |
| Podstavec | Nohy s gumovými patkami | Nohy s gumovými patkami | Nohy s koly a madly | Nohy s koly a madly |
| Hmotnost | cca 21 kg | cca 21,5 kg | 44 kg | 57 kg |
Zvolte, pokud
chcete nejvyšší prořez v řadě (90 mm), lehkou pilu a stůl s výsuvným rozšířením až na 1 055 mm.
Zobrazit HS 105Zvolte, pokud
chcete stůl rozšířený na obě strany, vyšší otáčky a v balení druhý kotouč se 48 zuby pro čistší řezy.
Zobrazit HS 254Zvolte, pokud
chcete kotouč 315 mm, stůl 800 × 550 mm a kola pro přesun a posuvný stolek nepotřebujete.
Zobrazit HS 120 oTento model
TS 310
Zvolte, pokud
chcete kotouč 315 mm s posuvným stolkem pro příčné řezy, dva kotouče v balení a volbu mezi 230 V a 400 V.
Jiné napětí
Potřebujete verzi na 230 V?
Stejná pila TS 310 pro běžnou zásuvku 230 V: příkon 2 200 W místo 2 800 W.
Často kladené dotazy
Otázky a odpovědi
Kotouče z tvrdokovu nebo CV ø 315 mm s otvorem 30 mm podle EN 847-1. Kotouče z rychlořezné oceli (HSS) ani dělicí kotouče nepoužívejte.
Kolmo až 83 mm, s kotoučem nakloněným na 45° až 49 mm.
Třífázovou zásuvku 400 V pro zástrčku CEE 16 A, jištěnou max. 16 A. Prodlužovačka pětižilová, min. 1,5 mm².
Obvodová rychlost zubů kotouče 315 mm při 2 800 min⁻¹ je přibližně 46 m/s.
Po každém použití ji očistěte od prachu a pilin, jednou za měsíc naolejujte otočné díly (motor ne).
Není konstruovaná pro komerční, řemeslné ani průmyslové nasazení. Je určená pro domácí dílnu, garáž a práce kolem domu.
HS 120 o má stejný kotouč, výšku řezu i stůl, ale bez posuvného stolku a druhého kotouče, váží 44 kg a nabízíme ji na 230 V.
Doplňkové parametry
| Kategorie: | Kotoučové pily na dřevo |
|---|---|
| EAN: | 4014915082057 |
| Značka: | Scheppach |
| ? Příkon: | 2 800 W |
| ? Filtrovací příkon: | 2 500 - 2 999 W |
| ? Napětí: | 400 V |
| ? Max. prořez: | 83/49 mm |
| ? Průměr kotouče: | 315 mm |
| Hmotnost: | 56 kg |
| Typ pily: | Stolní kotoučové pily na dřevo |
| Typ napájení: | Elektrické |
| Vnitřní průměr kotouče: | 30 mm |
| Počet zubů kotouče: | 24 z |
| Rozměr stolu: | 800 x 550 mm |
| Výška stolu: | 850 mm |
| Rozsah natočení stolu: | 90 - 45 ° |
| Otáčky kotouče: | 2 800 ot/min |
| Řezná rychlost: | 46 m/min |
| Rozměry: | 1 750 x 1 240 x 1 150 |
| Záruka (základní): | 2 roky |
| ? Záruka (prodloužená): | 4 roky |
