Soustruh na kov OPTIMUM® OPTIturn TH 4615

Kód: 3462120
Neohodnoceno Podrobnosti hodnocení
604 781 Kč 499 819 Kč bez DPH Měrná cena:
Na dotaz
Možnosti doručení

Hrotový soustruh OPTIMUM OPTIturn TH 4615 D na 3 × 400 V s litinovým ložem z jednoho kusu: točný průměr 460 mm, vzdálenost hrotů 1 560 mm, vřeteno Camlock 6 s průchodem 58 mm a 12 stupni 25–2 000 ot/min. V dodávce je digitální odměřování DPA 31 Plus, sklíčidlo Ø 250 mm, dvě lunety a chladicí zařízení.

Klíčové parametry
Točný průměr460 mm
Vzdálenost hrotů1 560 mm
Průchod vřetene58 mm
Výkon motoru5,5 kW

Detailní informace

Servis
Široký sortiment
Nakupujte jak Vám vyhovuje
Skutečná hodnota

Detailní popis produktu


Proč si vybrat tento produkt

Hlavní přednosti


Hrotový soustruh OPTIMUM OPTIturn TH 4615 D je masivní stroj pro podélné a čelní soustružení obrobků kruhového nebo pravidelného tvaru ze studeného kovu, litiny a plastů. Zvládnete na něm hřídele, čepy, pouzdra, příruby i kotouče, závity metrické, palcové, modulové i DP a krátké nebo dlouhé kužely. Výška hrotů je 230 mm, točný průměr nad ložem 460 mm, mezi hroty upnete obrobek dlouhý až 1 560 mm a vřetenem s průchodem 58 mm prostrčíte tyčový materiál (vyčnívající část je nutné zakrýt dodatečným krytem). Hlavní motor 5,5 kW na 3 × 400 V pohání vřeteno s upínáním Camlock č. 6 ve 12 stupních od 25 do 2 000 ot/min. Lože a podstavec jsou z jednoho kusu litiny a digitální odměřování DPA 31 Plus, sklíčidlo Ø 250 mm, dvě lunety a chlazení jsou součástí dodávky.
01
Digitální odměřování DPA 31 Plus
Poloha podélného, příčného i nožového suportu na displeji – rozměr nastavíte přesně a s menším rizikem chyby.
02
Litinový podstavec a lože z jednoho kusu
Tuhá konstrukce s kalenými a broušenými vodicími plochami tlumí vibrace a drží přesnost i při hrubování.
03
Přesné vřeteno Camlock 6
Kalené a broušené vřeteno v kuželíkových ložiscích v olejové lázni, házivost čela pod 0,015 mm, průchod 58 mm.
04

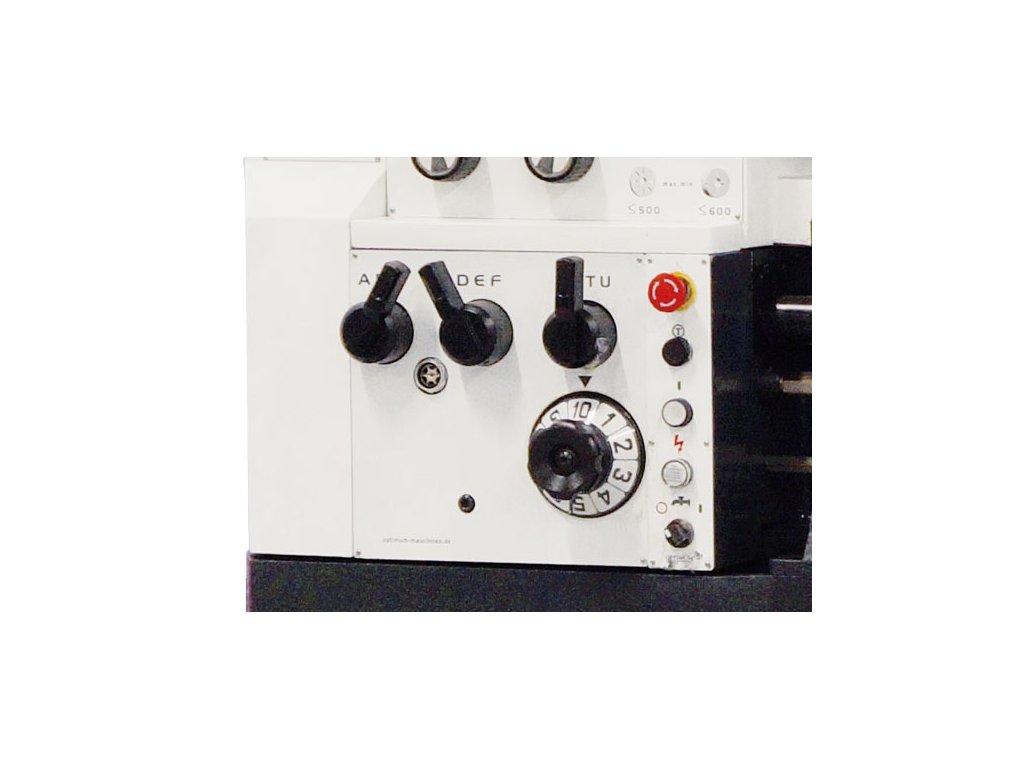

Posuvová skříň s rychlým řazením
Uzavřená skříň s kalenými a broušenými koly v olejové lázni – 42 posuvů a závity metrické, palcové, modulové i DP.
05
Kompletní vybavení
Sklíčidlo Ø 250 mm, dvě lunety, nožový držák SWH 5-B, chlazení a podstavec; nožní brzda a nouzový vypínač.

Pro koho a na co

Využití

Dílny údržby strojů
Výroba náhradních hřídelí, čepů, pouzder a přírub pro opravy strojního zařízení.
Opravy zemědělské a stavební techniky
Soustružení dílů do 450 kg mezi hroty, renovace čepů a řezání závitů na šroubech a táhlech.
Strojní a nástrojařské práce
Přesné díly podle výkresu s odměřováním; provedení dle DIN 8606 (nástrojařská přesnost).
Soustružení hřídelí Čelní soustružení přírub Řezání závitů Soustružení kuželů Vyvrtávání pouzder Vrtání z pinoly koníku Renovace čepů Práce s lunetou

Férově předem

Na co si dát pozor


Připojení a ustavení
Smontovaný stroj přemisťujte vysokozdvižným vozíkem nebo jeřábem s dostatečnou nosností a kolem něj nechte volný prostor alespoň 1 m. Připojení na 3 × 400 V provede kvalifikovaný elektrikář.

Upnutí a ochranné pomůcky
Obrobek pevně upněte před zapnutím, noste ochranné brýle a ochranu sluchu, třísky odstraňujte hákem a měřte jen při vypnutém stroji. Pilník ani smirkový papír na rotujícím obrobku nepoužívejte.

Materiály a dlouhé obrobky
Soustruh je určen pro studené kovy, litinu a plasty v suchém a větraném prostoru, ne pro uhlík a grafit. Dlouhé obrobky podepřete lunetou a koníkem, tyč vyčnívající ze zadní strany vřetene zakryjte dodatečným krytem.

Specifikace

Technické parametry OPTIMUM OPTIturn TH 4615 D

Nad ložem Ø 460 mm, nad suportem Ø 270 mm, bez můstku Ø 690 mm.
Obrobek dlouhý až 1 560 mm a těžký až 450 kg.
Tyč do 58 mm prostrčíte vřetenem.
Motor 5,5 kW, 35,9 Nm, 12 stupňů 25–2 000 ot/min.
Pracovní rozsah
Největší průměr, který se nad ložem otočí bez kolize.
Průměr, který soustružíte podélně přes suport.
Nejdelší obrobek mezi hrotem vřetene a koníku.
Vřeteník a pohon
Třífázové napájení – připojí kvalifikovaný elektrikář.
Normalizovaná hlava vřetene – pasují sklíčidla a příruby s upnutím Camlock 6.
Morseův kužel pro hroty a redukční pouzdra; vyšší číslo = větší kužel.
Tyč do 58 mm prostrčíte vřetenem.
Posuvy a závity
Posuv nože na jednu otáčku vřetene; v závorce počet nastavení.
Modul (metrický) a Diametral Pitch (palcový) – stoupání pro šneky a ozubení.

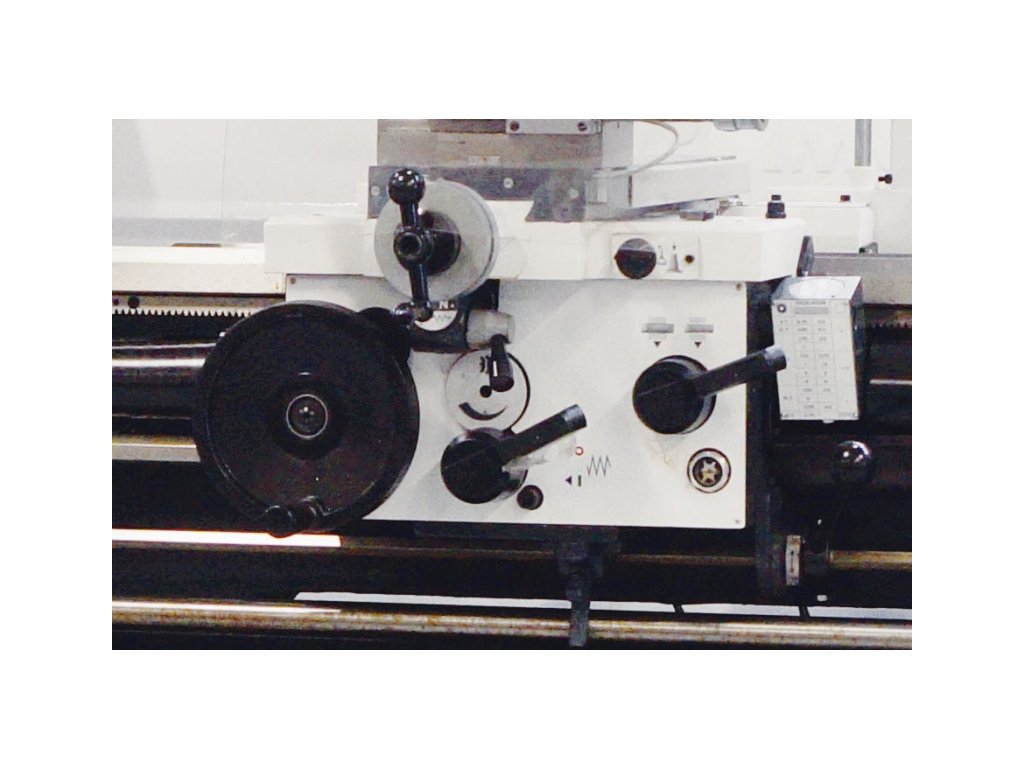

Suporty, koník a lunety
Natočeným nožovým suportem soustružíte krátké kužely.
Do pinoly upnete hrot nebo vrtací sklíčidlo.
Vyosením koníku soustružíte dlouhé štíhlé kužely.
Podpírají dlouhý obrobek proti průhybu a chvění.
Displej ukazuje polohu suportů číselně – měřicí lišta na podélném suportu, magnetické pásky na příčném a nožovém.
Rozměry a provoz

Klikněte na dlaždici nebo řádek se šipkou pro zobrazení vysvětlení

Co najdete v balení

Obsah balení

1
OPTIMUM OPTIturn TH 4615 D
Hrotový soustruh s podstavcem
1×
2
Digitální odměřování DPA 31 Plus
Na stroji, pro podélný, příčný a nožový suport
1×
3
3čelisťové sklíčidlo Ø 250 mm
Camlock č. 6
1×
4
Pevná luneta
Průchod Ø 25–178 mm
1×
5
Pohyblivá luneta
Průchod Ø 19–114 mm
1×
6
Pevné hroty MK4 + redukční pouzdro MK6/MK4
2 hroty, pouzdro pro hrot ve vřetenu
1×
7
Rychloupínací nožový držák SWH 5-B
S držákem pro čtyřhranné nože D 25 × 120 mm
1×
8
Chladicí zařízení a stěna ostřiku
Namontované, s nožní brzdou vřetene
1×
9
Halogenová lampa 50 W / 24 V
Osvětlení pracovního místa
1×
10
Kufřík s nářadím a olejová náplň
Obslužné nářadí, provozní oleje
1×
11
Dokumentace
Návod k obsluze
1×

Srovnání v řadě

Který model vybrat?

Všechny tři soustruhy mají stejný vřeteník a suporty: výška hrotů 230 mm, točný průměr 460 mm nad ložem, vřeteno Camlock č. 6 s průchodem 58 mm, motor 5,5 kW na 3 × 400 V, 12 stupňů 25–2 000 ot/min, digitální odměřování DPA 31 Plus. Liší se délkou lože – vzdáleností hrotů, únosností a hmotností.
ParametrTH 4610 DTH 4615 DTento modelTH 4620 D
Vzdálenost mezi hroty1 060 mm1 560 mm2 060 mm
Rozsah posuvu podélného suportu755 mm1 305 mm1 805 mm
Max. hmotnost obrobku300 kg450 kg600 kg
Délka stroje2 200 mm2 750 mm3 250 mm
Hmotnost netto1 645 kg1 810 kg1 965 kg
Hmotnost s balením1 910 kg2 115 kg2 295 kg
Zvolte, pokud
obrábíte kratší díly a máte v dílně méně místa.
Zobrazit TH 4610 D
Tento model
TH 4615 D
Zvolte, pokud
potřebujete hřídele do 1,5 m a obrobky do 450 kg.
Zvolte, pokud
soustružíte dlouhé hřídele přes 2 m a těžší obrobky do 600 kg.
Zobrazit TH 4620 D

Často kladené dotazy

Otázky a odpovědi

Třífázovou síť 3 × 400 V (380–480 V ±10 %, 48–62 Hz) s jističem 16 A a ochranným vodičem. Připojení svěřte elektrikáři, který zkontroluje i směr otáčení vřetene.
TH 4615 D má vzdálenost hrotů 1 560 mm a unese obrobek do 450 kg. Na delší díly je tu OPTIturn TH 4620 D se stejným vřeteníkem.
Ve standardu se otáčky řadí ve 12 stupních od 25 do 2 000 ot/min. Pro plynulou regulaci lze soustruh dovybavit jednotkou Vario Lenze 5,5 kW včetně montáže (volitelné příslušenství) – rozsah je pak 10–2 500 ot/min.
Metrické 0,1–14 mm, palcové 112–2 závitů na palec, modulové 0,1–7 a Diametral Pitch 4–112. Stoupání nastavíte na posuvové skříni s rychlým řazením, suport pohání vodicí šroub se stoupáním 6 mm.
Olej ve vřeteníku, posuvové a suportové skříni vyměňte poprvé po 50 provozních hodinách, dále jednou ročně. Sklíčidlo mažte jednou týdně a před prací denně zkontrolujte brzdu vřetene.

Doplňkové parametry

Kategorie: Klasické soustruhy na kov
EAN: 4030635027802
Značka: OPTIMUM®
? Příkon: 5 500 W
? Filtrovací příkon: 5 500 - 5 999 W
? Napětí: 400 V
Hmotnost: 1 810 kg
Výška hrotu: 230 mm
Max. točný průměr nad ložem: 465 mm
Max. točný průměr nad suportem: 270 mm
Max. točný průměr bez můstku: 690 mm
Šířka lože: 300 mm
Vzdálenost mezi hroty: 1 500 mm
Délka můstku: 240 mm
Kužel vřetene: MK6
Upnutí vřetene: Camlock DIN ISO 702-2 č. 6
Otáčky: 25 – 2 000 ot/min
Plynulá změna otáček: Ne
Otáčky - provedení Vario: 10 – 2 500 ot/min
Počet rychlostních stupňů: 12
Průchod vřetene: 58 mm
Posuv pinoly: 130 mm
Kužel pinoly koníku: MK4
Posuv podélný: 0,031 – 1,7 mm/ot. (40 )
Posuv příčný: 0,014 – 0,784 mm/ot. (40 )
Max. posuv nožového suportu: 128 mm
Max. posuv příčného suportu: 285 mm
Závit metrický: 0,1 – 14 mm/ot. (53 )
Závit palcový: 2 – 112 záv./1“ (40 )
Závit trapézový: 4 – 112 D.P. (50 )
Závit modulový: 0,1 – 7 M.P. (34 )
Výkon motoru chladícího čerpadla: 100 W
Rozměry (š × v × h): 2 750 × 1 568 × 1 245 mm
Záruka: 2 roky
