Soustruh na kov OPTIMUM® OPTIturn TH 4620
Kód: 3462130
Související produkty
_3-celistove-sklicidlo-s-centrickym-upinanim--200-mm-camlock-6.jpg?642c1e7e
)
_3-celistove-sklicidlo-s-centrickym-upinanim--250-mm-camlock-6.jpg?642c1e7e
)
_4-celistove-sklicidlo-s-centrickym-upinanim--200-mm-camlock-6.jpg?642c1e7e
)
_priruba--200-mm-camlock-6.jpg?642c1e7e
)
_priruba--250-mm-camlock-6.jpg?642c1e7e
)
_otocny-hrot-optimum-s-kuzelem-mk-4.jpg?642c1e7e
)
_sada-vymennych-stredicich-hrotu-mk-4.jpg?642c1e7e
)
_klestiny-5c--sada-17-ks--3---25-mm.jpg?642c1e7e
)
_rychloupinaci-nozovy-drzak-sada-swh-5-b.jpg?642c1e7e
)
_doraz-s-jemnym-nastavenim-pro-d460.jpg?642c1e7e
)
_nivelacni-prvek-se-2.jpg?642c1e7e
)
Detailní popis produktu
- Upínání vřetene Camlock ASA D 1 - 6“
- Kalené a broušené vřeteno uložené kuželíkových ložiscích, které běží v olejové lázni
- Zaručená házivost čela vřetene

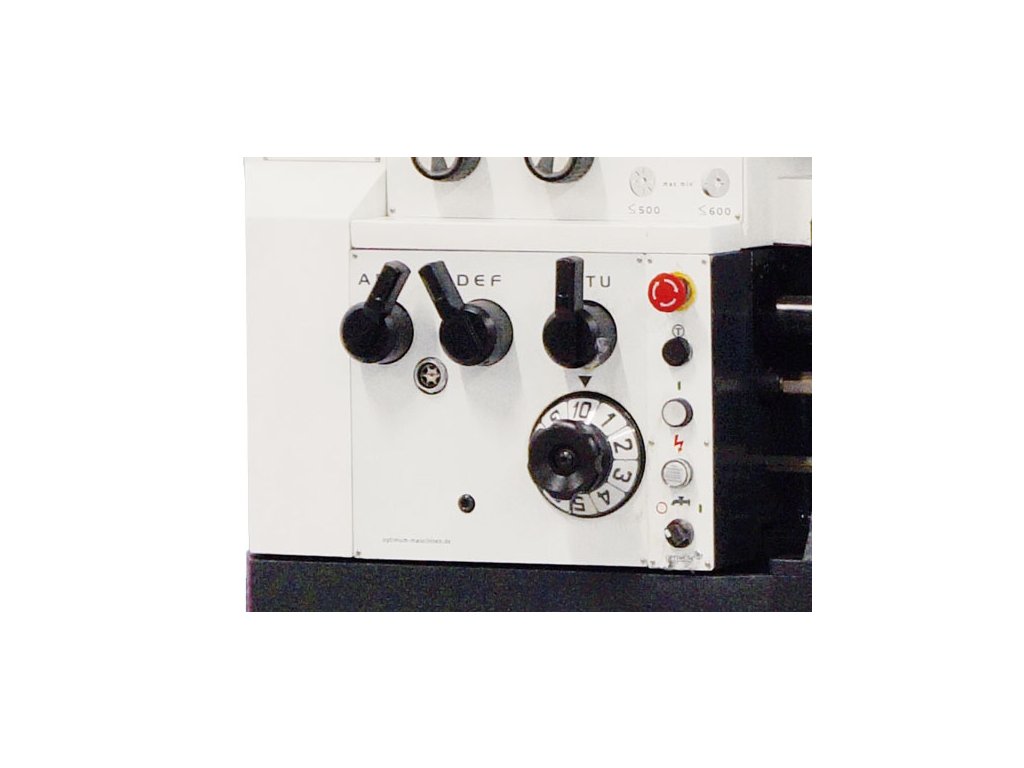

- Uzavřená posuvová skříň s rychlým řazením, ozubené kola jsou kalené a broušené, uložené v olejové lázni
- Podstavec a lože stroje jsou odlity z jednoho kusu litiny
- Vyjímatelný můstek lože
- Kalené a broušené vodící plochy lože
- Centrální mazání vodících ploch

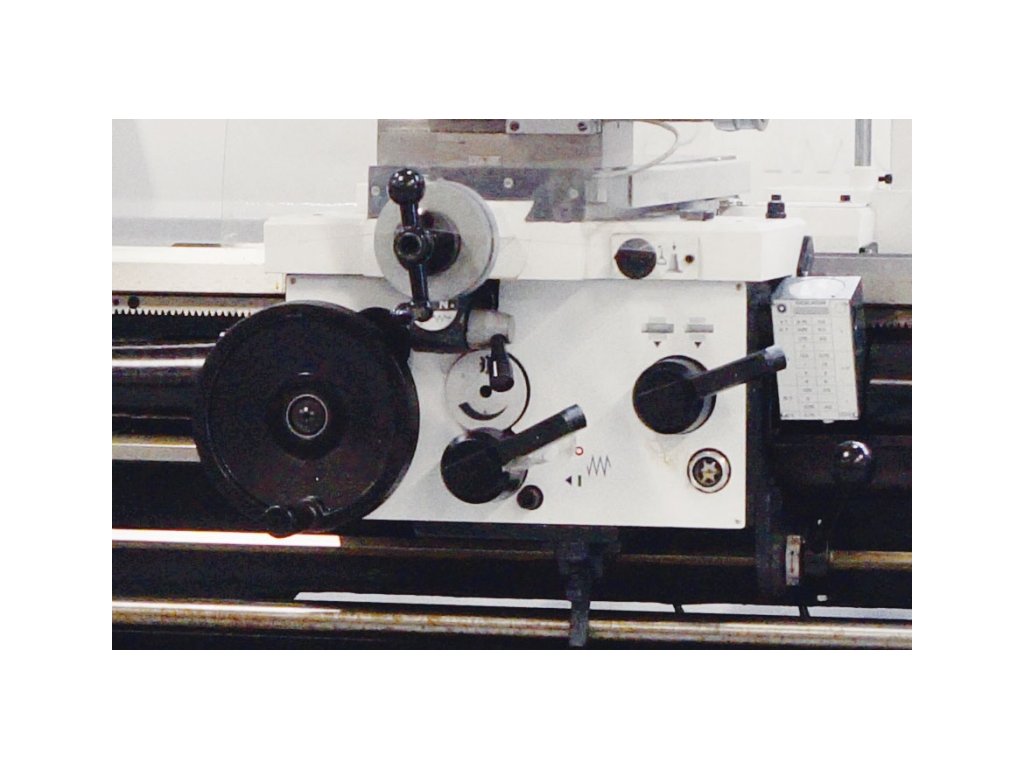

- Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuv
- Koník přestavitelný pro soustružení kuželů o ±15 mm
- Chod vpravo-vlevo přepínatelný ovládací pákou
- Podpěťový spínač, nouzový vypínač a jištění motoru
- Mechanická nožní brzda vřetene
- Provedení podle DIN 8606 (nástrojařská přesnost)
- Digitální odměřování všech tří os pomocí skleněných pravítek
- Podstavec stroje
- Chladicí zařízení
Rozsah dodávky
- 3-čelisťové sklíčidlo Ø 250 mm
- Dva pevné hroty MK4
- Redukční pouzdro MK6/MK4
- Stěna ostřiku (namontovaná)
- Nožní brzda vřetene
- Halogenová lampa 50 W/24 V
- Kufřík s nářadím
- Olejová náplň
- Digitální odměřování DPA 21
- Ukazatel polohy DPA 21
- Pevná luneta pro Ø 25 – 178 mm
- Pohyblivá luneta Ø 19 – 114 mm
- Rychloupínací nožový držák SWH 5-B (volitelně čtyřpolohová nožová hlava)
- Držák pro čtyřhranné nože D 25×120 mm
- Podstavec stroje
- Chladicí zařízení
Doplňkové parametry
| Kategorie: | Klasické soustruhy na kov |
|---|---|
| Značka: | OPTIMUM® |
| ? Příkon: | 5 500 W |
| ? Filtrovací příkon: | 5 500 - 5 999 W |
| ? Napětí: | 400 V |
| Hmotnost: | 1 945 kg |
| Výška hrotu: | 230 mm |
| Max. točný průměr nad ložem: | 465 mm |
| Max. točný průměr nad suportem: | 270 mm |
| Max. točný průměr bez můstku: | 690 mm |
| Šířka lože: | 300 mm |
| Vzdálenost mezi hroty: | 2 000 mm |
| Délka můstku: | 240 mm |
| Kužel vřetene: | MK6 |
| Upnutí vřetene: | Camlock DIN ISO 702-2 č. 6 |
| Otáčky: | 25 – 2 000 ot/min |
| Plynulá změna otáček: | Ne |
| Otáčky - provedení Vario: | 10 – 2 500 ot/min |
| Počet rychlostních stupňů: | 12 |
| Průchod vřetene: | 58 mm |
| Posuv pinoly: | 130 mm |
| Kužel pinoly koníku: | MK4 |
| Posuv podélný: | 0,031 – 1,7 mm/ot. (40 ) |
| Posuv příčný: | 0,014 – 0,784 mm/ot. (40 ) |
| Max. posuv nožového suportu: | 128 mm |
| Max. posuv příčného suportu: | 285 mm |
| Závit metrický: | 0,1 – 14 mm/ot. (53 ) |
| Závit palcový: | 2 – 112 záv./1“ (40 ) |
| Závit trapézový: | 4 – 112 D.P. (50 ) |
| Závit modulový: | 0,1 – 7 M.P. (34 ) |
| Výkon motoru chladícího čerpadla: | 100 W |
| Rozměry (š × v × h): | 3 250 × 1 568 × 1 245 mm |
| Záruka: | 2 roky |
