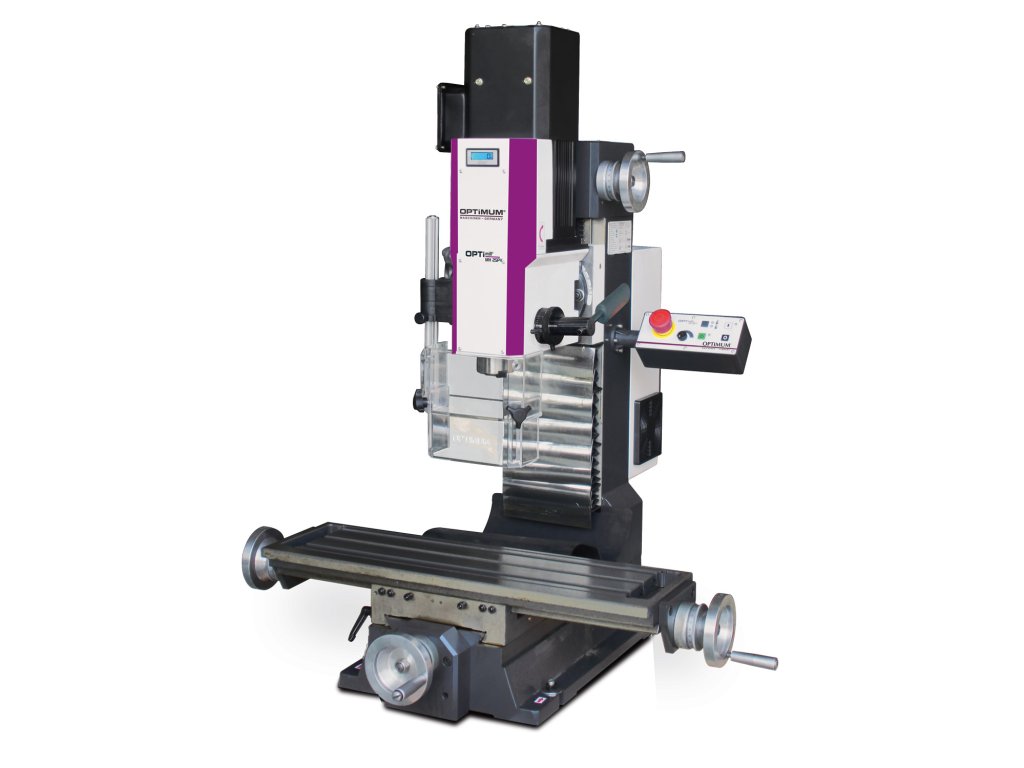

Frézka OPTIMUM® OPTImill MH 25 PV
Kód: 3338156
Související produkty
_klestiny-er32--3---20-mm--18-ks.jpg?662f80ea
)
_strojni-sverak-fms-100.jpg?662f80ea
)
_strojni-sverak-fmsn-100.jpg?662f80ea
)
_upinky-spw-10---sada.jpg?662f80ea
)
Detailní popis produktu
Industriální přesnost pro vaši dílnu
Hlavní přednosti
Vrtačko-frézka OPTIMUM® OPTImill MH 25 PV představuje novou generaci kompaktních strojů, které stírají rozdíl mezi hobby a profesionálním obráběním. Srdcem stroje je výkonný 1,5kW invertorový motor, který ve spojení s plynulou regulací otáček (Vario) zajišťuje optimální krouticí moment v celém rozsahu 200 až 4 000 ot/min. Unikátním prvkem je použití upínání BT30 a integrovaného protizávaží v ose Z, které radikálně usnadňuje manipulaci s frézovací hlavou. Všechna rybinová vedení jsou precizně broušená a ručně zaškrabaná s vytvořenými mazacími kapsami, což garantuje plynulý posuv bez vibrací a extrémně dlouhou životnost vedení. Stroj je navržen pro uživatele, kteří vyžadují maximální tuhost a přesnost při vrtání do ø 25 mm a frézování, ale mají k dispozici pouze standardní 230V napájení.
01
Tuhé upínání BT30
Industriální standard BT30 zajišťuje mnohem vyšší tuhost a stabilitu nástroje ve vřeteni než běžné Morse kužely.
02

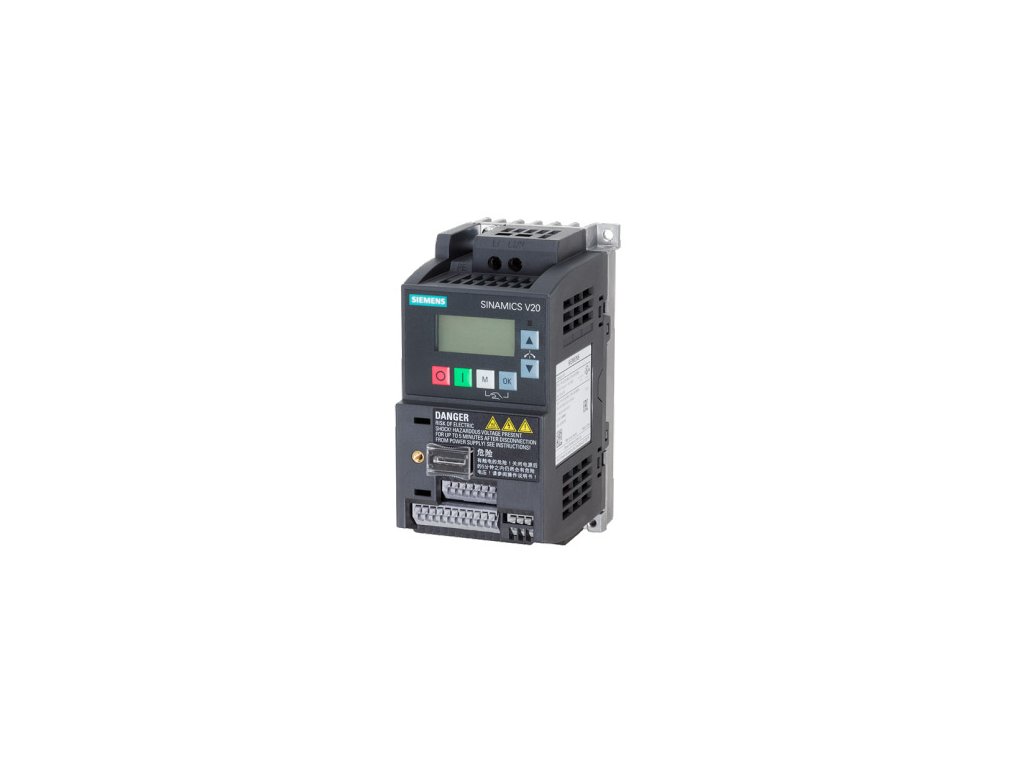

Plynulé Vario Siemens
Elektronická regulace otáček umožňuje bleskové přizpůsobení řezných podmínek bez nutnosti mechanického řazení.
03
Zaškrabaná vedení
Ručně škrábané plochy drží mazací film, čímž eliminují trhavé pohyby a zajišťují mikronovou přesnost polohování.
04
Protizávaží v ose Z
Mechanické vyvážení hlavy usnadňuje vertikální posuv a zvyšuje citlivost při vrtání a jemném frézování.
05
Invertorový motor
Moderní pohon zajišťuje tichý chod, vysokou účinnost a stabilní krouticí moment 10 Nm i v nízkých otáčkách.
06
Naklápěcí hlava ± 45°
Umožňuje frézování šikmých ploch, fázování hran a vrtání pod úhlem s vysokou opakovatelnou přesností.
Oblasti použití
Kde MH 25 PV využijete
Technický list
Technické parametry
Výkon a vřeteno
Výkonný 1 500W invertorový motor zajišťuje vysokou účinnost a klidný chod i při maximálním zatížení.
Vysoký krouticí moment 10 Nm je zárukou, že se stroj "nezadýchá" ani při frézování tvrdých ocelí v nízkých otáčkách.
Hlavu lze naklonit o 45 stupňů na obě strany, což rozšiřuje možnosti stroje o úhlové vrtání a frézování fází.
Umožňuje nasadit plošnou frézu o průměru 50 mm pro rychlé srovnání plochy obrobku.
Posuvy a pracovní stůl
Křížový stůl s třemi T-drážkami (12 mm) poskytuje dostatek místa pro upnutí svěráku i středně velkých obrobků.
Široké vodicí dráhy v ose Z a posuv 400 mm v ose X dávají stroji velký pracovní prostor na jeho rozměry.
Dostatečný prostor mezi stolem a vřetenem pro použití otočných svěráků a děliček.
Konstrukce a ostatní
Standardní 230V zástrčka – frézku můžete používat v jakékoli běžné zásuvce v dílně či garáži.
Kvalitní mechanika s klínovými lištami pro vymezení vůle zajišťuje trvalou přesnost obrábění.
Kompaktní stroj, který nabízí industriální parametry na ploše menší než 1 m².
Co najdete v balení
Obsah balení
1
OPTIMILL MH 25 PV
Vrtačko-frézka v kompletní sestavě
2
Digitální ukazatel otáček
Integrovaný displej na frézovací hlavě
3
Ochranný kryt sklíčidla
Výškově stavitelný s mikrospínačem pro bezpečnost
4
Servisní nářadí
Sada klíčů pro základní údržbu a seřízení
Často kladené dotazy
Otázky a odpovědi
Upínání BT30 je industriální standard, který zaručuje mnohem vyšší tuhost a eliminaci vibrací při frézování. Nástroj je pevně vtažen do vřetene, což zabraňuje jeho vytažení při náročném obrábění.
Ano, model MH 25 PV je navržen pro jednofázové napájení 230 V. Stačí ji zapojit do standardní zásuvky, nepotřebujete třífázový rozvod.

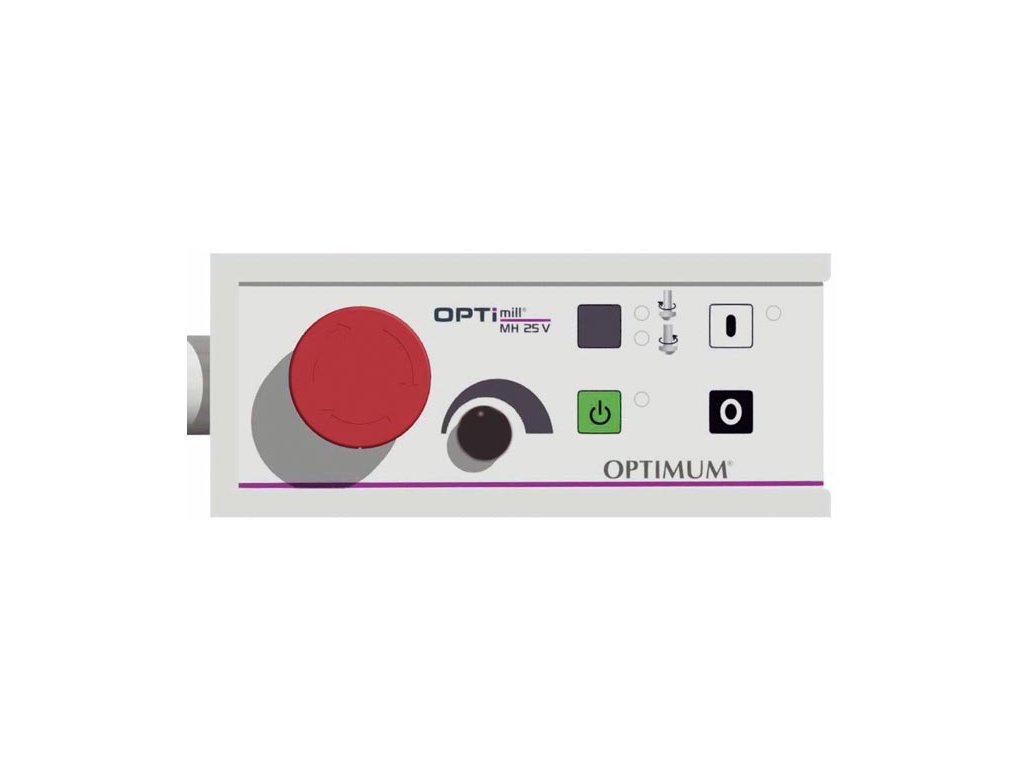

Otáčky ovládáte otočným potenciometrem na ovládacím panelu. Aktuální hodnotu vidíte na digitálním displeji, což umožňuje přesné nastavení řezné rychlosti pro každý průměr frézy.
Vůbec ne. Díky integrovanému protizávaží uvnitř sloupu je pohyb hlavy nahoru i dolů velmi lehký a plynulý. Šetří to vaši námahu při každodenní práci.
🛠️ Rada specialisty Tomek Nářadí:
Model MH 25 PV je unikátní díky svým zaškrabaným vedením. Tato tradiční technologie vytváří na povrchu mikroskopické kapsy, které perfektně drží mazací film. Doporučuji používat kvalitní olej na kluzná vedení (např. CGLP 68) a pravidelně mazat přes maznice. Pokud plánujete dělat přesné lícované drážky, BT30 upínání vám ušetří spoustu času a nervů. Pro maximální využití potenciálu stroje doporučuji dokoupit přesný strojní svěrák řady Optimum a sadu kleštin ER32/BT30.
Doplňkové parametry
| Kategorie: | Vrtačko-frézky |
|---|---|
| EAN: | 4030635047930 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 230 V |
| Vrtací výkon trvalý | ocel: | 20 mm |
| Vrtací výkon max. | ocel: | 25 mm |
| Max. průměr stopkové frézy: | 25 mm |
| Max. průměr nožové hlavy: | 50 mm |
| Vyložení: | 185mm |
| Rozměry pracovního stolu: | 620×180mm |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 12 mm |
| T-drážky | rozteč: | 50 mm |
| Kužel vřetena: | BT30 |
| Rozsah posuvu - osa X: | ruční, 400 mm |
| Rozsah posuvu - osa Y: | ruční, 210 mm |
| Rozsah posuvu - osa Z: | ruční, 270 mm |
| Otáčky: | 200–4000ot/min |
| Plynulá změna otáček: | Ano |
| Kroutící moment vřetene: | 10 Nm |
| Úhel naklopení frézovací hlavy: | -45 °až +45 ° |
| Rozměry (š × v × h): | 970×1025×955 mm |
| Hmotnost: | 192 kg |
