Frézka OPTIMUM® OPTImill MH 25 SPV
Kód: 3338161
Související produkty
_klestiny-er32--3---20-mm--18-ks.jpg?662f80ea
)
_strojni-sverak-fms-100.jpg?662f80ea
)
_strojni-sverak-fmsn-100.jpg?662f80ea
)
_upinky-spw-10---sada.jpg?662f80ea
)
Detailní popis produktu
Maximální automatizace a preciznost
Hlavní přednosti

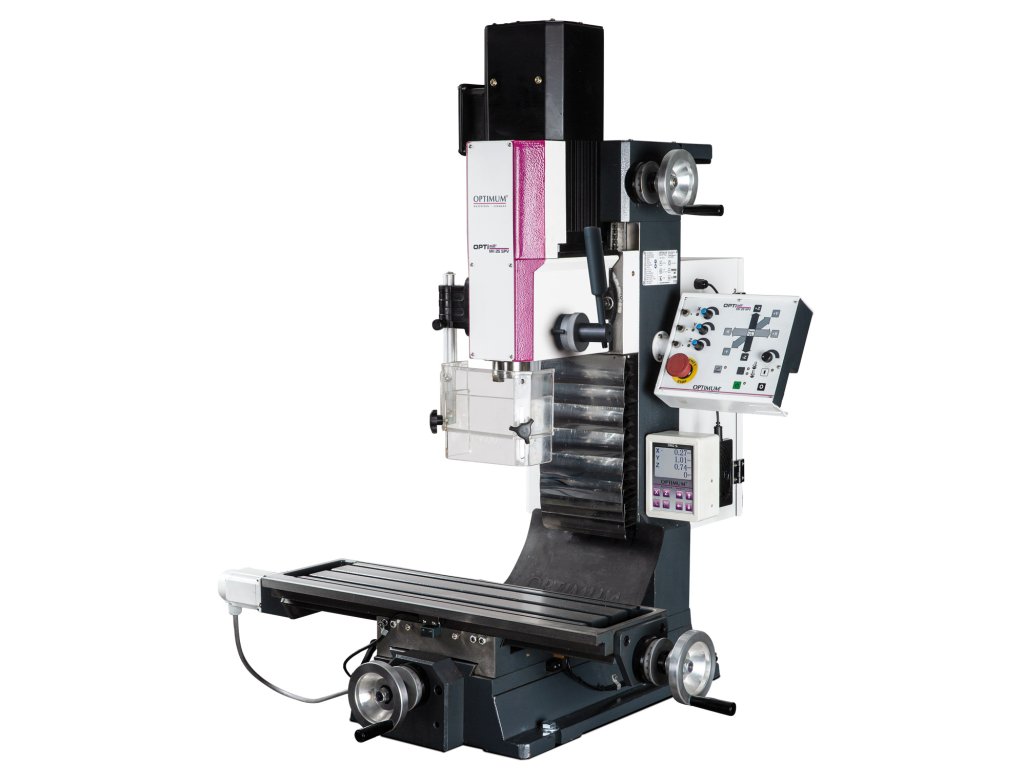

Vrtačko-frézka OPTIMUM® OPTImill MH 25 SPV představuje technologický vrchol ve své třídě. Od běžných modelů se liší osazením krokovými motory, které ve spojení s plynulou regulací posuvu zajišťují dokonalou kontrolu nad řezným procesem ve všech třech osách. Stroj disponuje integrovaným digitálním měřičem polohy DRO 5 a plynulou regulací otáček řízenou invertorovým motorem o příkonu 2 000 W. Díky mechanickému protizávaží v ose Z je manipulace s frézovací hlavou mimořádně lehká, což šetří mechaniku stroje i ruce obsluhy. Precizně broušená a škrábaná vedení s kuličkovými ložisky s kosoúhlým stykem zaručují klidný chod a mikronovou přesnost, kterou vyžadují nástrojárny a prototypové dílny.
01
Inteligentní posuvy

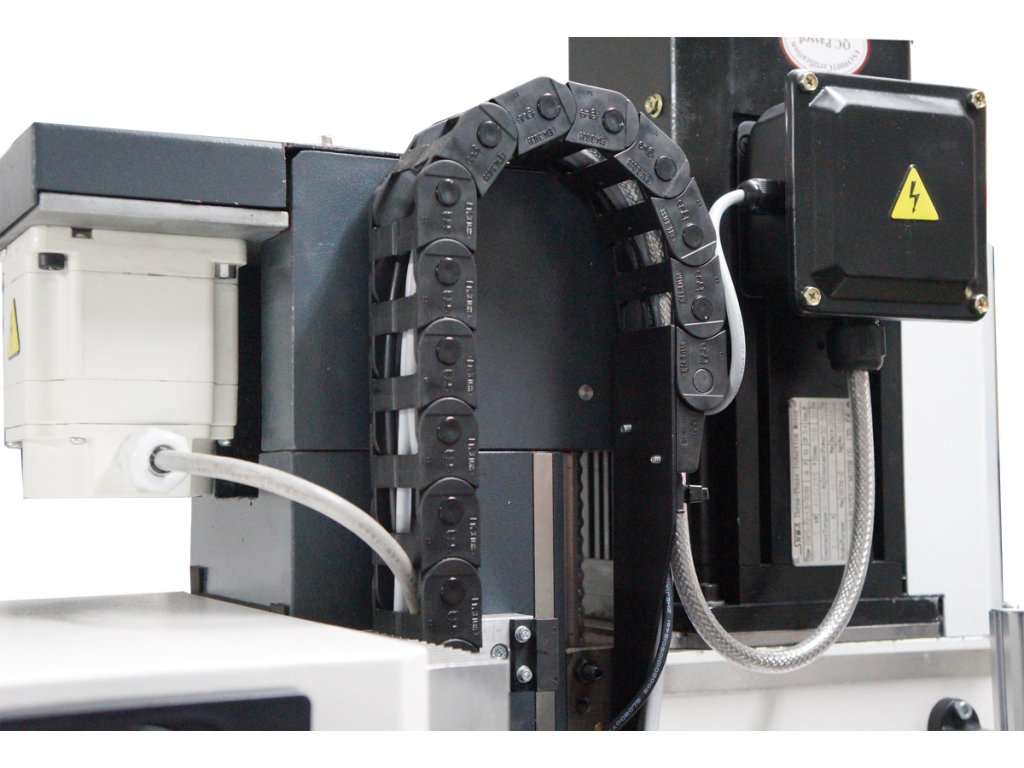

Krokové motory umožňují plynulou regulaci posuvu a rychloposuv v osách X a Y pro bleskové polohování.
02
Digitální systém DRO 5
Integrované odměřování polohy radikálně zkracuje časy nastavení a eliminuje chyby vznikající při odečítání z nonia.
03
Upínací systém BT30
Průmyslový standard BT30 s rychloupínacím mechanismem zajišťuje maximální tuhost a bleskovou výměnu nástroje.
04

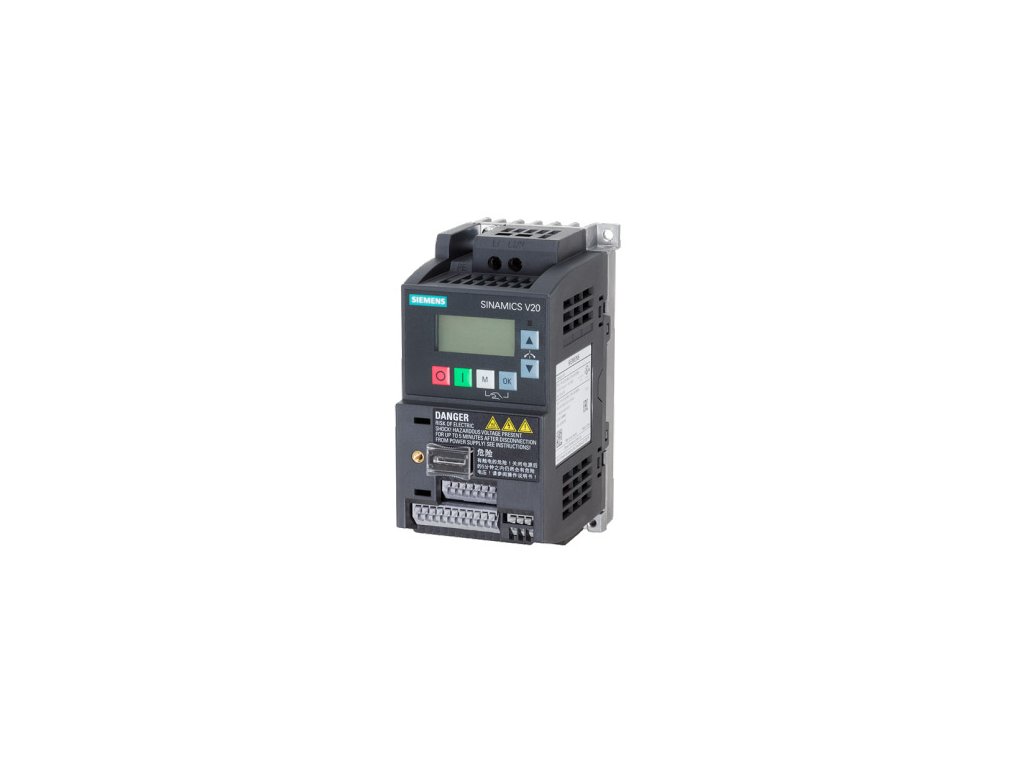

Vario Invertor 2 kW
Invertorový motor o výkonu 2 000 W poskytuje stabilní krouticí moment 10 Nm i při nízkých otáčkách.
05
Zaškrabaná vedení
Všechna rybinová vedení jsou ručně škrábaná s mazacími kapsami, což garantuje hladký posuv bez vibrací.
06
Bezpečnostní součinnost
Stroj je vybaven koncovými spínači a funkcí automatického zastavení posuvu při zastavení vřetene.
Průmyslové nasazení
Kde MH 25 SPV exceluje
Technický list
Specifikace stroje
Výkon vřetene a motory
Široký rozsah otáček dovoluje vrtání velkými vrtáky i vysokorychlostní dokončování povrchů.
Stabilní síla pro frézování i při nižších otáčkách díky modernímu invertoru.
Vysoký krouticí moment posuvových motorů zajišťuje plynulý pohyb i při maximálním zatížení obrobkem.
Hlavu lze naklopit pro vrtání pod úhlem, výrobu šikmých drážek nebo fázování hran.
Pracovní rozsahy posuvů
Dostatečný příčný pojezd pro opracování většiny běžných dílů.
Vertikální zdvih hlavy po masivních vodicích drahách osy Z.
Vzdálenost osy vřetene od sloupu definuje maximální průchodnost materiálu.
Co obdržíte v zásilce
Rozsah dodávky
1
OPTIMILL MH 25 SPV
Základní jednotka frézky s krokovými motory a invertorem
2
Digitální měřič polohy DRO 5
Integrovaný systém měření všech tří os
3

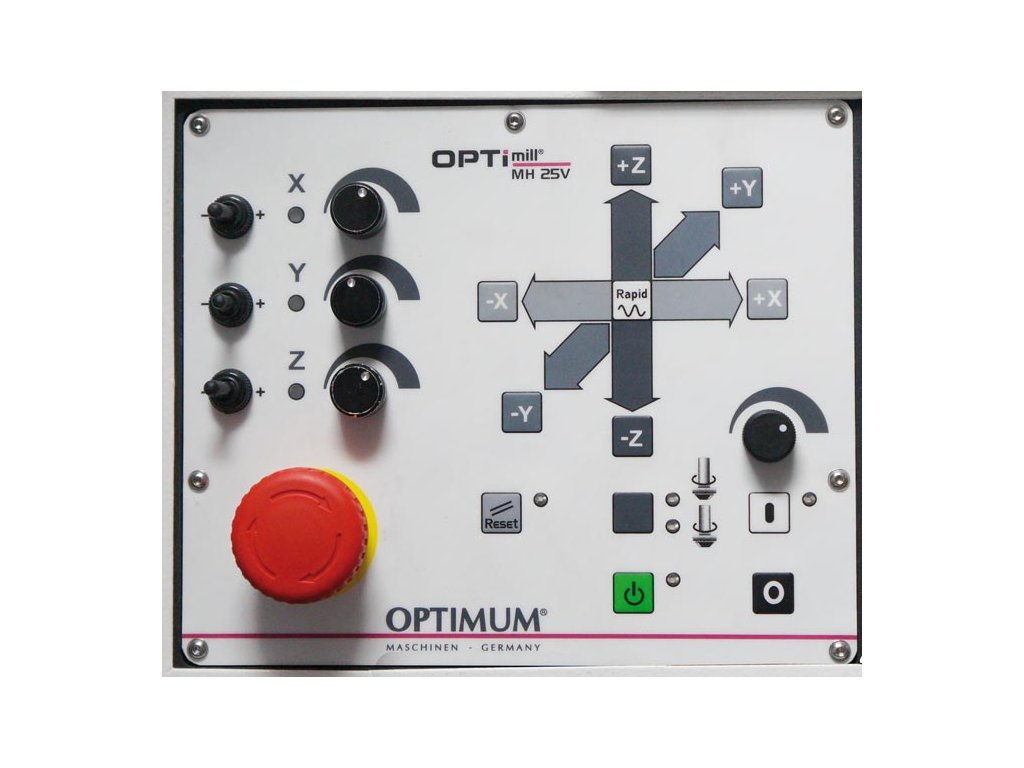

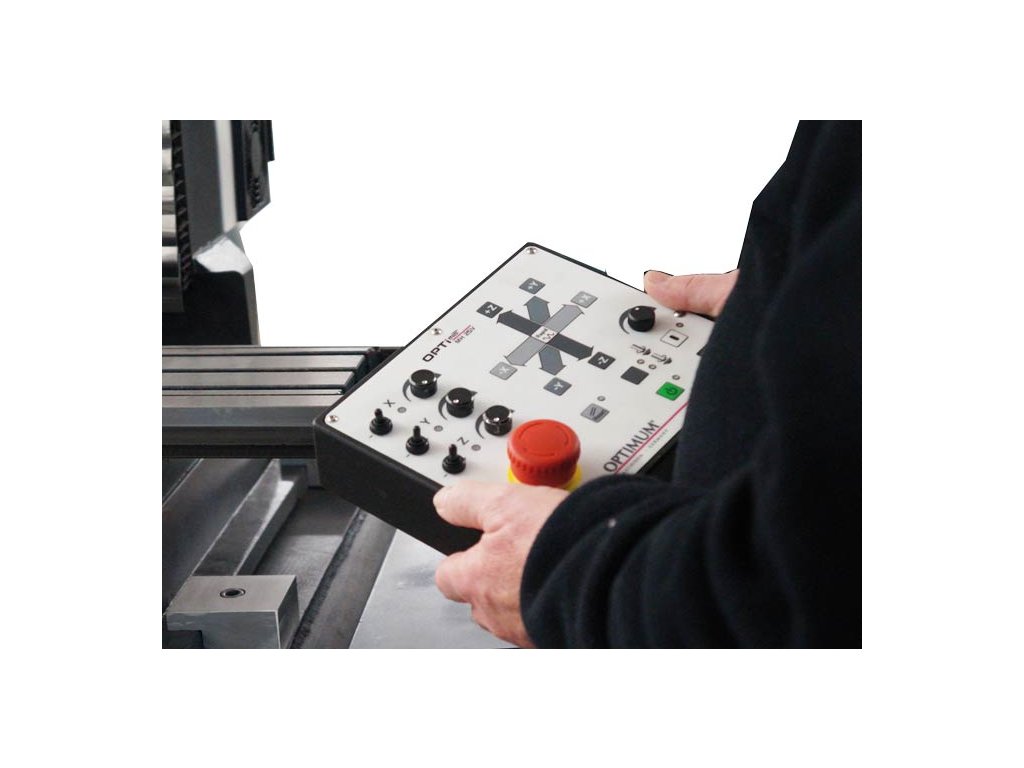

Vyjímatelný ovládací panel
Pro pohodlné ovládání všech funkcí stroje
4
Ochranný kryt sklíčidla
Výškově stavitelný bezpečnostní prvek s mikrospínačem
5
Seřizovací nářadí
Sada klíčů pro základní údržbu a nastavení
Často kladené dotazy
Otázky a odpovědi
Krokové motory umožňují plynulou regulaci posuvové rychlosti ve všech osách, což je klíčové pro dosažení perfektního povrchu a optimalizaci řezných podmínek. Navíc umožňují využívat funkci rychloposuvu pro okamžité polohování nástroje vůči obrobku.
Ano, model MH 25 SPV je i přes svůj vysoký výkon 2 000 W určen pro jednofázové napájení 230 V. To z něj dělá ideální stroj pro menší dílny, nástrojárny nebo garáže bez nutnosti třífázového rozvodu.
DRO 5 je tříosý digitální měřicí systém, který přímo na displeji zobrazuje aktuální polohu stolu a vřetene. Výrazně zvyšuje přesnost práce, eliminuje vliv vůle v posuvových šroubech a dovoluje pracovat v souřadnicích s vysokou přesností.
Protizávaží mechanicky vyrovnává váhu celé frézovací hlavy. Vertikální pohyb v ose Z je díky tomu velmi lehký a plynulý, což zlepšuje citlivost při vrtání a jemném frézování.
🛠️ Rada specialisty Tomek Nářadí:
Model MH 25 SPV je unikátní kombinací tuhé mechaniky a moderní elektroniky. Pro dosažení nejlepších výsledků doporučuji po instalaci pravidelně ošetřovat ručně zaškrabaná vedení kvalitním olejem na kluzné plochy (např. CGLP 68) – právě mazací kapsy v zaškrabaném povrchu zajišťují, že stroj i po letech intenzivního používání s krokovými motory neztrácí přesnost. Díky upínání BT30 se vám otevírá svět profesionálních nástrojů, které v Morse kuželech prostě neudržíte. Nezapomínejte používat integrovaný koncový spínač posuvu, který ochrání vaši frézku i upínky před nechtěným kontaktem!
Doplňkové parametry
| Kategorie: | Stolní frézky |
|---|---|
| EAN: | 4030635047947 |
| Značka: | OPTIMUM® |
| ? Příkon: | 1 500 W |
| ? Napětí: | 230 V |
| Vrtací výkon trvalý | ocel: | 20 mm |
| Vrtací výkon max. | ocel: | 25 mm |
| Max. průměr stopkové frézy: | 25 mm |
| Max. průměr nožové hlavy: | 50 mm |
| Vyložení: | 185mm |
| Rozměry pracovního stolu: | 620×180mm |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 12 mm |
| T-drážky | rozteč: | 50 mm |
| Kužel vřetene: | BT30 |
| Rozsah posuvu - osa X: | strojní 380 (ruční 400) mm |
| Rozsah posuvu - osa Y: | strojní 130 (ruční 210) mm |
| Rozsah posuvu - osa Z: | strojní 190 (ruční 270) mm |
| Otáčky: | 200–4000ot/min |
| Plynulá změna otáček: | Ano |
| Kroutící moment vřetene: | 10 Nm |
| Úhel naklopení frézovací hlavy: | -45 °až +45 ° |
| Kroutící moment motoru - osa X: | 2,2 Nm |
| Kroutící moment motoru - osa Y: | 2,2 Nm |
| Kroutící moment motoru - osa Z: | 4,2 Nm |
| Rozměry (š × v × h): | 914×1119×844mm |
| Hmotnost: | 200 kg |
