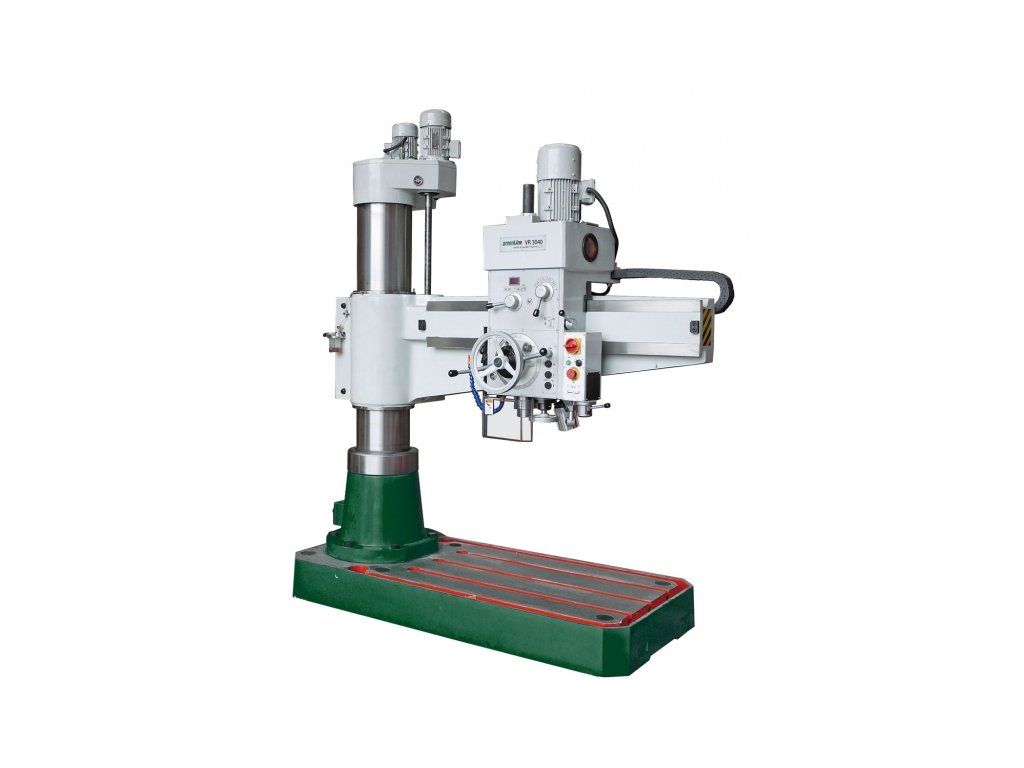

Radiální vrtačka greenLine VR 3050
Kód: VR7300020
Detailní popis produktu
Maximální výkon a přesnost
Hlavní přednosti
Radiální vrtačka greenLine VR 3050 není jen stroj, je to investice do produktivity vaší výroby. Její konstrukce z ušlechtilé litiny o váze 3,2 tuny slouží jako dokonalý tlumič vibrací i při extrémním zatížení. Díky integraci PLC řídicí jednotky a frekvenčního měniče máte absolutní kontrolu nad řeznými podmínkami bez nutnosti zastavovat vřeteno. Plně hydraulický systém upínání aretuje vřeteník, sloup i rameno jediným povelem, čímž eliminuje jakékoli odchylky v geometrii při vrtání otvorů do průměru 50 mm nebo řezání závitů až do M40 v oceli.
01
Plynulá regulace vřetene
Frekvenční měnič umožňuje měnit otáčky v reálném čase, což šetří nástroje a optimalizuje proces vrtání.
02
Hydraulická aretace os
Pevné upnutí všech pohyblivých částí zajišťuje výkonná hydraulika ovládaná tlačítkem z panelu.
03
Moderní PLC elektronika
Řídicí systém s digitálním ukazatelem otáček a koncovými dorazy garantuje bezpečnost a opakovatelnou přesnost.
04
Morse kužel MK5
Masivní vřeteno dovoluje upnutí největších vrtáků a vyvrtávacích tyčí pro průmyslové aplikace.
05
Obrovské rameno
S dosahem až 1 400 mm od sloupu a zdvihem ramene 1,2 m/min snadno obsloužíte i nadměrné svařence.
06
Průmyslové mazání
Trochoidní olejové mazání zajišťuje hladký chod převodů i při nepřetržitém třísměnném provozu.
Oblasti nasazení
Využití
Detailní technické údaje
Parametry stroje
Výkon a závitování
Stroj je dimenzován pro vrtání velkých průměrů s vysokým posuvem bez rizika deformace sloupu.
Vysoký krouticí moment motoru 3,0 kW umožňuje řezat metrické závity až do rozměru M40 v plném materiálu.
Šest převodových stupňů posuvu zajistí ideální vnikání nástroje do materiálu v závislosti na zvolených otáčkách.
Hloubka vrtání 280 mm na jeden zdvih vřetene je ideální pro vrtání hlubokých otvorů i s dlouhými vrtáky.
Geometrie a dosah
Možnost vysunout vřeteník až 1,4 metru od sloupu dává operátorovi obrovskou flexibilitu u velkých obrobků.
Vertikální rozsah vřetene dovoluje vrtání od nízkých dílů na kostce až po vysoké celky upnuté přímo na základně.
Možnost otočit celou vrtací hlavu kolem sloupu umožňuje obsluhu několika pracovních stanic najednou.
Samostatný motor o výkonu 1,1 kW zajišťuje plynulý vertikální pohyb ramene po sloupu pro rychlé nastavení výšky.
Elektrické a rozměrové údaje
Třífázový motor napájený 400 V poskytuje stabilní krouticí moment v celém spektru otáček.
Samostatná hydraulická jednotka slouží výhradně ke zpevnění vřeteníku, sloupu a ramene.
Rozměry odpovídají průmyslovému určení vrtačky a vyžadují pevnou instalaci v prostoru haly.
Bohaté příslušenství v ceně
Obsah balení
1
Radiální vrtačka greenLine VR 3050
Kompletní stroj s vřeteníkem MK5
2
Upínací kostka (Box Table)
Masivní stůl 750 × 500 × 500 mm pro upevnění obrobků
3
Sada redukčních pouzder
Redukce MK5/4, MK4/3, MK3/2 pro různé nástroje
4
Kotvicí sada
6 kusů masivních šroubů M24 × 400 mm pro ukotvení do základu
5
Vrtací vybavení
Sklíčidlo 1–16 mm, vyrážeč, redukce MK4/B16 a montážní klíče
Často kladené dotazy
Otázky a odpovědi
Stroj disponuje výkonným hydraulickým agregátem. Pomocí elektronického ventilu a ovladače na panelu dojde k okamžitému hydraulickému sevření sloupu, ramene i vřeteníku. To je zásadní rozdíl oproti mechanickým verzím, kde hrozí "povolená aretace" vlivem vibrací při vrtání.
Ano, veškeré elektrické komponenty stroje odpovídají standardům CE a jsou uloženy v prachotěsném rozvaděči na vřeteníku. Elektronika je chráněna proti přehřátí a splňuje průmyslové normy pro nepřetržitý provoz.
Samozřejmě. Díky invertoru a PLC systému můžete snadno přepínat směr otáčení vřetene, což je u závitování do M40 nezbytností. PLC systém také hlídá koncové polohy, aby nedošlo k nabourání vřetene do stolu.
Vzhledem k hmotnosti 3 200 kg a výšce přes 2,4 metru je k vykládce a ustavení nezbytný vysokozdvižný vozík s odpovídající nosností nebo mostový jeřáb. Doporučujeme instalaci konzultovat s naším technikem.
Stroj využívá systém trochoidního mazání olejem. Čerpadlo udržuje stálý tlak oleje v převodové skříni, což zajišťuje minimální tření a efektivní odvod tepla z ozubených kol při vysokém krouticím momentu.
Doplňkové parametry
| Kategorie: | Radiální vrtačky |
|---|---|
| Značka: | greenLine |
| ? Příkon: | 3 000 W |
| ? Napětí: | 400 V |
| Vrtací výkon max. | ocel: | 50 mm |
| Vrtací výkon max. | litina: | 60 mm |
| Řezání závitů | ocel: | M40 |
| Řezání závitů | litina: | M46 |
| Kužel vřetena: | MK5 |
| Rozsah rychlosti posuvu: | 0,06 - 0,85 mm/ot |
| Otáčky: | 38–2000ot/min |
| Plynulá změna otáček: | Ano |
| Počet rychlostních stupňů: | 6 |
| Vzdálenost vřeteno - sloup: | 350 - 1400 mm |
| Vzdálenost vřeteno - pracovní stůl: | 350 – 1250 mm |
| Rozsah posuvu vřetene: | 280 mm |
| Rychlost zvedání/spouštění ramene: | 1,2 m/min |
| Úhel otáčení vrtací hlavy: | ±180 ° |
| Průměr sloupu: | 320 mm |
| Výkon hlavního motoru: | 3000 W |
| Výkon zvedacího motoru ramene: | 1100 W |
| Výkon hydraulického čerpadla pro zpevnění vřeteníku, sloupu a ramene: | 750 W |
| Elektrické připojení: | 400 V |
| Rozměry (š × v × h): | 2195×2480×970 mm |
| Hmotnost: | 3200 kg |
