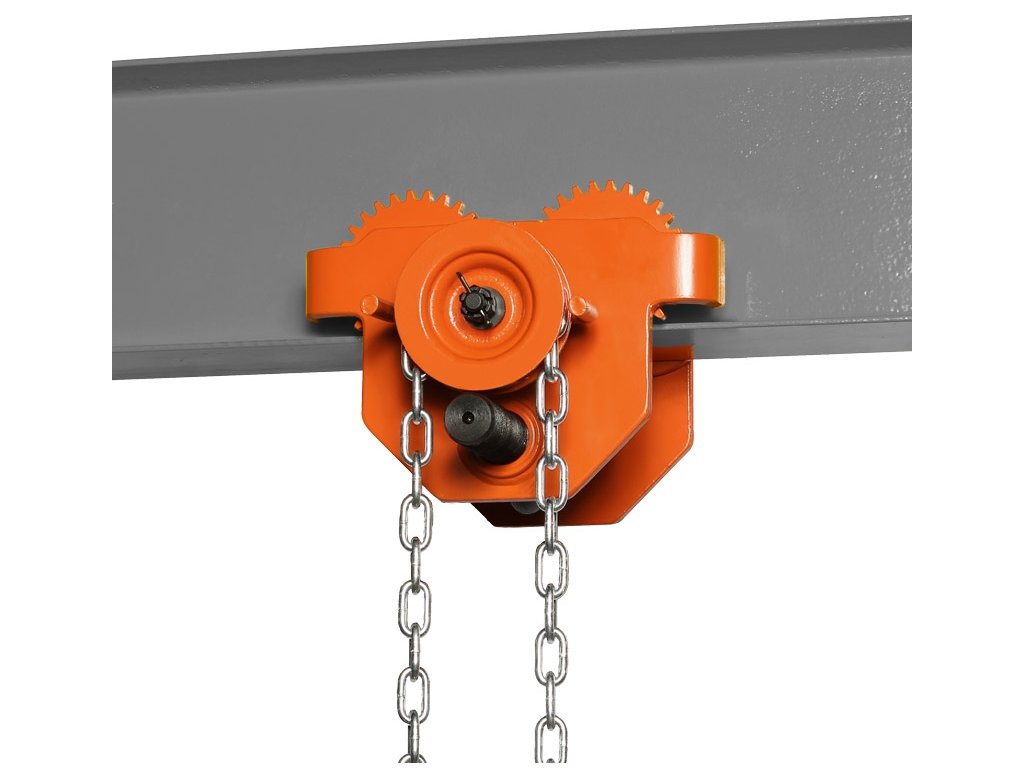

Ruční jeřábový pojezd s navijákem Unicraft® HFW 1
Kód: 6171801
Detailní popis produktu
Proč si vybrat tento produkt
Hlavní přednosti
Dopřejte si naprostou kontrolu a milimetrovou přesnost při horizontálním přesunu břemen. Převodový jeřábový pojezd Unicraft® HFW 1 unese náklad o hmotnosti až 1 tuna a díky integrovanému převodu s nekonečným řetězem umožňuje plynulé manévrování, aniž by obsluha musela do zavěšeného břemene fyzicky tlačit. Klíčovým prvkem pojezdu je důmyslné středové zavěšení kladkostroje, které fixuje zvedací zařízení přesně v ose profilu a spolehlivě zamezuje jakémukoli nežádoucímu bočnímu pohybu či kmitání nákladu. Tento robustní a prostorově nenáročný pojezd je ideální pro přesné navádění obrobků do soustruhů a frézek, montážní úkony v zámečnických dílnách, transport motorů v autoservisech nebo manipulaci s materiálem podél zakřivených jeřábových drah.
01
Řetězový převodový pohon
3metrový ovládací řetěz přenáší sílu přes mechanický ozubený převod na kola, což zaručuje milimetrově přesný pojezd z podlahy.
02
Nulový boční posun
Díky středovému uložení visí zvedací zařízení vždy v dokonalé ose nosníku, což brání nebezpečnému rozkmitání nákladu do stran.
03
Rychlé nastavení šířky
Nastavení rozteče bočnic se provádí pomocí středového čepu s oky a protiběžnými závity, což usnadňuje montáž na profil.
04
Pojistka proti překlopení
Masivní ocelové patky na bočnicích mechanicky brání naklonění nebo nebezpečnému vykolejení pojezdu z profilu traverzy.
05
Excelentní rejd v oblouku
Minimální poloměr oblouku pouhých 0,7 metru umožňuje plynulý průjezd i přes velmi ostré zatáčky jeřábové dráhy.
06
Tichý chod a nízká výška
Kolečka osazená kuličkovými ložisky minimalizují valivý odpor, zatímco kompaktní design šetří místo pod stropem.
Oblasti použití
Využití
Specifikace
Technické parametry
Konstrukční detaily a rozměry
Kompaktní vnější půdorys 353,5 × 238 × 238 mm s nízkou konstrukční výškou efektivně šetří pracovní prostor pod stropem.
Vlastní váha 12,5 kg svědčí o robustním provedení z poctivé silnostěnné oceli, která se pod zátěží nedeformuje.
Tvar pojezdových kladek je optimalizován pro bezvadnou stopu na standardních evropských I a H nosnících.
Kvalitní uložení kol zaručuje tichý chod, minimální valivý odpor a dlouhou životnost bez nutnosti domazávání.
Co najdete v balení
Obsah balení
1
Ruční jeřábový pojezd Unicraft HFW 1
Kompletní šasi s bočnicemi, ložiskovými koly a integrovaným převodem
2
Ovládací řetěz
Nekonečný zinkovaný řetěz o délce 3 m pro pohon pojezdu
3
Závitový čep s oky
Středová nosná osa s protiběžnými závity pro přesné nastavení rozchodu
4
Návod k obsluze
Návod pro správnou instalaci, vymezení šířky a bezpečnou práci na jeřábu
Často kladené dotazy
Otázky a odpovědi
Tento model funguje jako tzv. převodová kočka. Taháním za nekonečný řetěz dolů otáčíte hnacím kolem, které přes ozubený převod přenáší sílu přímo na pojezdová kola. To dává obsluze obrovskou výhodu – s plně naloženým 1tunovým břemenem můžete pohybovat s milimetrovou přesností, aniž byste museli do břemene fyzicky tlačit či strkat, což výrazně zvyšuje bezpečnost práce.
Nastavení je velmi rychlé a symetrické díky centrálnímu čepu s oky a protiběžnými závity. Otáčením tohoto závitového mechanismu plynule a rovnoměrně stahujete nebo roztahujete obě bočnice pojezdu současně. Rozsah od 58 do 220 mm zaručuje bezproblémovou montáž na naprostou většinu standardních přírub nosníků. Po usazení se rozteč bezpečně zafixuje.
Jedná se o robustní integrované ocelové dorazy (patky) na vnitřních stranách bočnic, které zasahují těsně pod jeřábový profil traverzy. Pokud by při manipulaci došlo k náhlému výkyvu, prudkému trhnutí nebo šikmému tahu za břemeno, tyto dorazy se mechanicky opřou o nosník a stoprocentně zabrání naklonění nebo nebezpečnému vykolejení pojezdu z dráhy.
Ano, model Unicraft HFW 1 je pro zakřivené dráhy skvěle přizpůsoben. Díky precizní geometrii pojezdových kol a optimálně dimenzovanému rozvoru šasi dokáže plynule a bez zasekávání projíždět zatáčky na nosníku o minimálním poloměru oblouku pouhých 0,7 metru, což usnadňuje transport napříč tvarově složitými prostory haly.
Pojezdová kola jsou osazena zapouzdřenými kuličkovými ložisky s trvalou tukovou náplní z výroby, takže jsou zcela bezúdržbová a ložiska jsou chráněna před prachem a kovovými šponami. Pro zachování dokonale plynulého chodu stačí pouze udržovat jeřábový nosník v čistotě a jednou za čas promazat běžným technickým mazivem ozubený převod pojezdových kol.
Doplňkové parametry
| Kategorie: | Jeřábové pojezdy a závěsy |
|---|---|
| EAN: | 4036351231196 |
| Značka: | Unicraft® |
| Hmotnost: | 12,5 kg |
| Max. nosnost: | 1 t |
| Min. poloměr oblouku: | 0,7 m |
| Šířka nosníku: | 58 – 220 mm |
| Délka pracovního řetězu: | 3 m |
| Rozměry (š × v × h): | 353,5×238×238mm |
