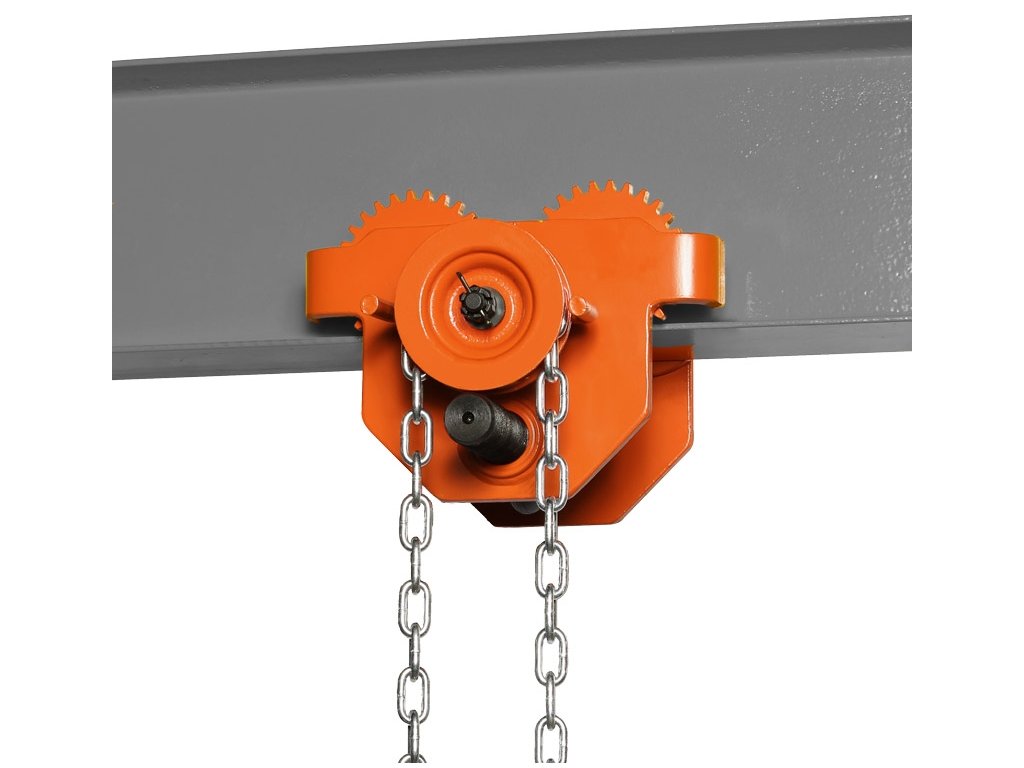

Ruční jeřábový pojezd s navijákem Unicraft® HFW 3
Kód: 6171803
Detailní popis produktu
Proč si vybrat tento produkt
Hlavní přednosti
Získejte absolutní kontrolu nad polohováním extrémně těžkých nákladů v průmyslovém prostředí. Převodový jeřábový pojezd (tzv. jeřábová kočka) Unicraft® HFW 3 unese břemena o hmotnosti až 3 tuny. Na rozdíl od tlačených verzí disponuje mechanickým převodem s nekonečným řetězem, který vám umožní s nákladem plynule pohybovat bez nutnosti do břemene fyzicky strkat. Klíčovým prvkem je důmyslné středové zavěšení, které fixuje kladkostroj přesně v ose traverzy a zcela eliminuje jakékoliv boční popojíždění. Tento robustní pojezd je navržen pro přesné navádění těžkých obrobků, instalaci strojních součástí, údržbu průmyslových linek, obsluhu mostových jeřábů nebo manipulaci v hutních skladech.
01
Převodový řetězový pohon
3metrový pracovní řetěz přenáší sílu přes ozubený převod na kola, což zaručuje milimetrově přesný a kontrolovaný pojezd.
02
Nekompromisní síla 3 t
Masivní ocelová konstrukce bezpečně zvládne přemisťování těžkých strojních celků, motorů a hutního materiálu.
03
Žádný boční pohyb
Díky středovému zavěšení visí kladkostroj přesně v ose nosníku, což brání nebezpečnému kmitání břemene do stran.
04
Závitové nastavení šířky
Pomocí nosné traverzy s oky a protizávitem pojezd bleskově a symetricky přizpůsobíte nosníkům od 74 do 220 mm.
05
Pojistka proti překlopení
Integrované ocelové dorazy mechanicky brání naklonění nebo nebezpečnému vykolejení pojezdu z profilu traverzy.
06
Tichý chod na ložiscích
Kolečka jsou osazena zapouzdřenými kuličkovými ložisky, která minimalizují valivý odpor i pod maximálním tlakem 3 tun.
Oblasti použití
Využití
Specifikace
Technické parametry
Konstrukční detaily a rozměry
Kompaktní vnější rozměry 406,5 × 249 × 324 mm s nízkou stavební výškou efektivně šetří drahocenné místo pod stropem.
Nejmenší možný poloměr zakřivení traverzy, kterým pojezd dokáže plynule a bez zasekávání projet.
Tvar a sklon pojezdových kladek odpovídá standardním evropským parametrům I a H nosníků.
Otáčením středové hřídele symetricky a přesně přibližujete či oddalujete bočnice přesně podle šířky příruby.
Co najdete v balení
Obsah balení
1
Ruční jeřábový pojezd Unicraft HFW 3
Kompletní těžkotonážní šasi s převodovým ústrojím a koly
2
Ovládací řetěz
Zinkovaný nekonečný řetěz o délce 3 m pro přesný pohon pojezdu
3
Spojovací závitová traverza
Středová nosná tyč s integrovaným závěsným okem pro kladkostroj
4
Návod k obsluze
Návod pro správnou montáž, symetrické nastavení rozteče a údržbu
Často kladené dotazy
Otázky a odpovědi
Jedná se o tzv. převodový pojezd. Taháním za nekonečný řetěz otáčíte hnacím kolem, které přes mechanický ozubený převod přenáší sílu přímo na pojezdová kola. To dává obsluze obrovskou výhodu – s 3tunovým nákladem pohybujete hladce a s milimetrovou přesností, aniž byste museli do zavěšeného břemene fyzicky tlačit.
Systém je navržen pro maximální jednoduchost. Šířka se nastavuje pomocí středové nosné traverzy s protizávitem. Otáčením této hřídele symetricky stahujete nebo roztahujete obě bočnice pojezdu. Po usazení na I-profil se šířka bezpečně zajistí, což garantuje pevné sevření v rozsahu 74 až 220 mm.
Jedná se o robustní ocelové patky integrované na vnitřních stranách bočnic, které zasahují těsně pod jeřábový profil. Pokud by při manipulaci došlo k prudkému nebo šikmému tahu za břemeno, tyto dorazy se mechanicky opřou o nosník a stoprocentně zabrání naklonění nebo nebezpečnému vykolejení 3tunového kolosu.
Ano, Unicraft HFW 3 je konstruován i pro zakřivené úseky jeřábových drah. Díky optimalizovanému tvaru a uložení pojezdových kládek dokáže plynule a bez zasekávání projíždět zatáčky na nosníku o minimálním poloměru oblouku 1,2 metru.
Kolečka jsou osazena špičkovými zapouzdřenými kuličkovými ložisky s trvalou tukovou náplní přímo z výroby, takže jsou zcela bezúdržbová. Pro zachování plynulého chodu převodů se doporučuje pouze občas očistit samotný ocelový nosník od hrubého prachu, špon nebo mastnoty a promazat ozubení kol.
Doplňkové parametry
| Kategorie: | Jeřábové pojezdy a závěsy |
|---|---|
| EAN: | 4036351231219 |
| Značka: | Unicraft® |
| Hmotnost: | 28 kg |
| Max. nosnost: | 3 t |
| Min. poloměr oblouku: | 1,2 m |
| Šířka nosníku: | 74 – 220 mm |
| Délka pracovního řetězu: | 3 m |
| Rozměry (š × v × h): | 406,5×249×324mm |
