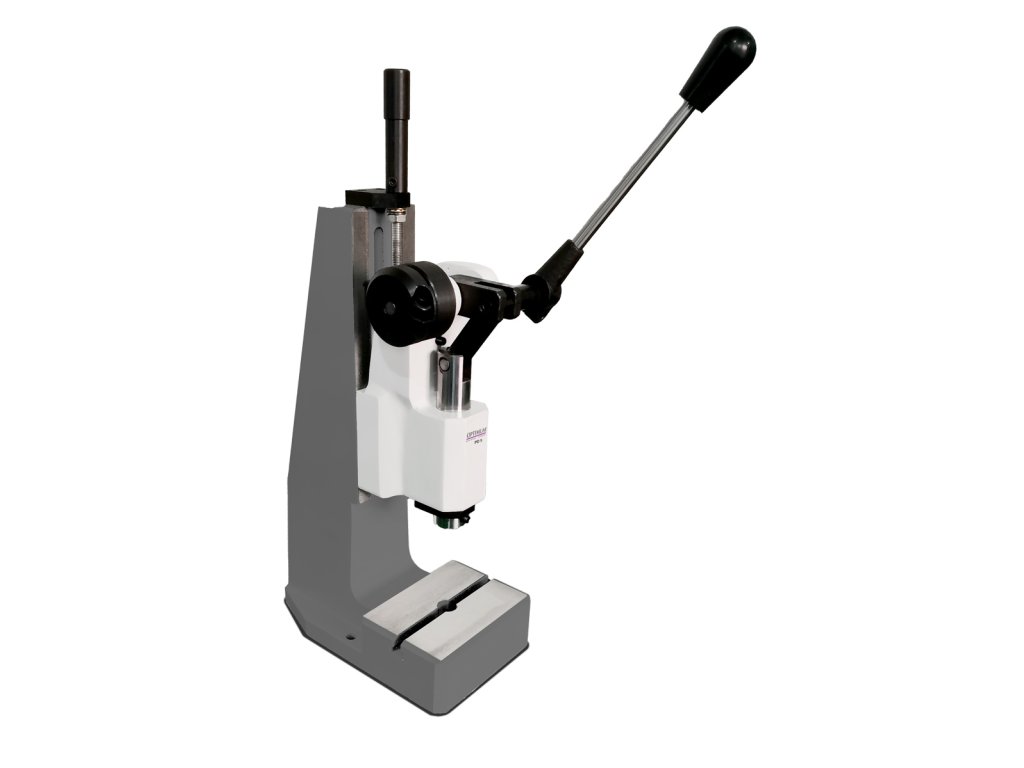

Ruční lis OPTIMUM® PD 5
Kód: 3359050
Související produkty
Detailní popis produktu
Maximální přesnost pro vaši dílnu
Hlavní přednosti
Hledáte spolehlivý nástroj pro jemné mechanické práce, který vás nezklame svou tuhostí? Ruční lis OPTIMUM® PD 5 nabízí lisovací sílu 5 kN (přibližně 500 kg), což z něj činí ideálního pomocníka pro nýtování, protlačování čepů nebo vysekávání otvorů. Oproti menším modelům disponuje vyšší hmotností 13 kg a robustnějším tělem, které zaručuje minimální průhyb při zátěži. Díky broušené tlačné tyči a možnosti přesného nastavení výšky dosáhnete dokonale kolmých a souosých výsledků při každém stlačení páky.
01
Vysoká síla 500 kg
Lisovací síla 5 kN umožňuje bezproblémové lisování pouzder a nýtování i u tvrdších materiálů.
02
Tvrzený a broušený píst
Kvalitní povrchová úprava tlačné tyče zajišťuje hladký chod bez zadrhávání a dlouhou životnost.
03
Vratná pružina páky
Páka se automaticky vrací do horní polohy, což šetří vaši energii a zrychluje sériovou práci.
04
Univerzální T-drážka
Integrovaná drážka v základně dovoluje pevné a přesné upnutí matric, svěráků nebo přípravků.
05
Variabilní výška
Pracovní rozsah až 180 mm umožňuje snadné přizpůsobení lisu různě vysokým obrobkům.
06
Litinová stabilita
Masivní tělo s váhou 13 kg tlumí rázy a poskytuje pevnou oporu pro precizní vysekávání.
Oblasti nasazení
Využití
Specifikace
Technické parametry
Konstrukce a rozměry
Průměr 10 mm zaručuje vysokou tuhost pístu a minimální pružení při maximálním zatížení 5 kN.
Vyložení 65 mm udává vzdálenost od osy pístu k zadnímu stojanu. Určuje, jak hluboko od kraje můžete do materiálu lisovat.
Pevná pracovní plocha 110x80 mm poskytuje stabilní základnu pro vaše matrice a přípravky.
Hmotnost 13 kg svědčí o masivním litinovém provedení, které lis pevně drží na pracovním stole.
Co najdete v balení
Obsah balení
1
Ruční lis OPTIMUM® PD 5
Zkompletované litinové tělo lisu
2
Ovládací páka
S ergonomickým úchopem a vratnou pružinou
3
Návod k obsluze
Instrukce pro správné nastavení a údržbu
Často kladené dotazy
Otázky a odpovědi
Důrazně doporučujeme lis pevně přišroubovat k ponku. Při tlaku 500 kg (5 kN) by mohlo bez ukotvení dojít k převrácení stroje nebo nepřesnostem při lisování. Základna je pro tento účel vybavena montážními otvory.
Vratná pružina automaticky vrací píst s pákou do horní polohy okamžitě po uvolnění tlaku. To výrazně urychluje práci při sériové výrobě, kdy nemusíte páku manuálně vracet zpět nahoru.
Ano, pokud má svěrák upínací otvory odpovídající standardu pro 16mm T-drážky. Díky tomuto rozměru můžete k lisu připevnit širokou škálu standardního příslušenství a matric.
Pracovní výška (prostor pod pístem) se nastavuje posuvem horní části lisu po nosném sloupu. Umožňuje to optimální nastavení v rozsahu 65 až 180 mm podle typu prováděné práce.
Lis je téměř bezúdržbový. Doporučujeme pouze pravidelně čistit tlačnou tyč od prachu a pilin a občas ji potřít tenkou vrstvou strojního oleje pro hladký chod a ochranu proti korozi.
Doplňkové parametry
| Kategorie: | Ruční lisy |
|---|---|
| EAN: | 4030635048517 |
| Značka: | OPTIMUM® |
| Lisovací síla: | 5 kN |
| Zdvih pístu: | 40 mm |
| Průměr pístu: | 10 mm |
| Vyložení: | 65mm |
| Rozměry pracovního stolu: | 110×80mm |
| T-drážky | velikost drážky: | 16 mm |
| Pracovní výška: | 65-180mm |
| Hmotnost: | 13 kg |
