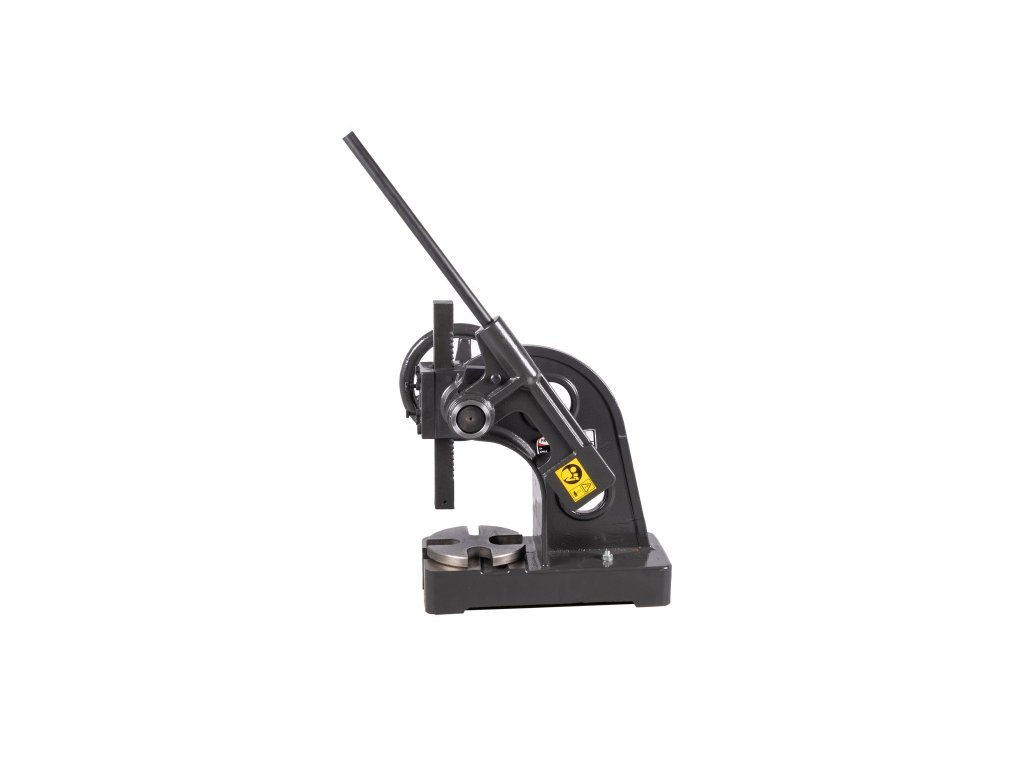

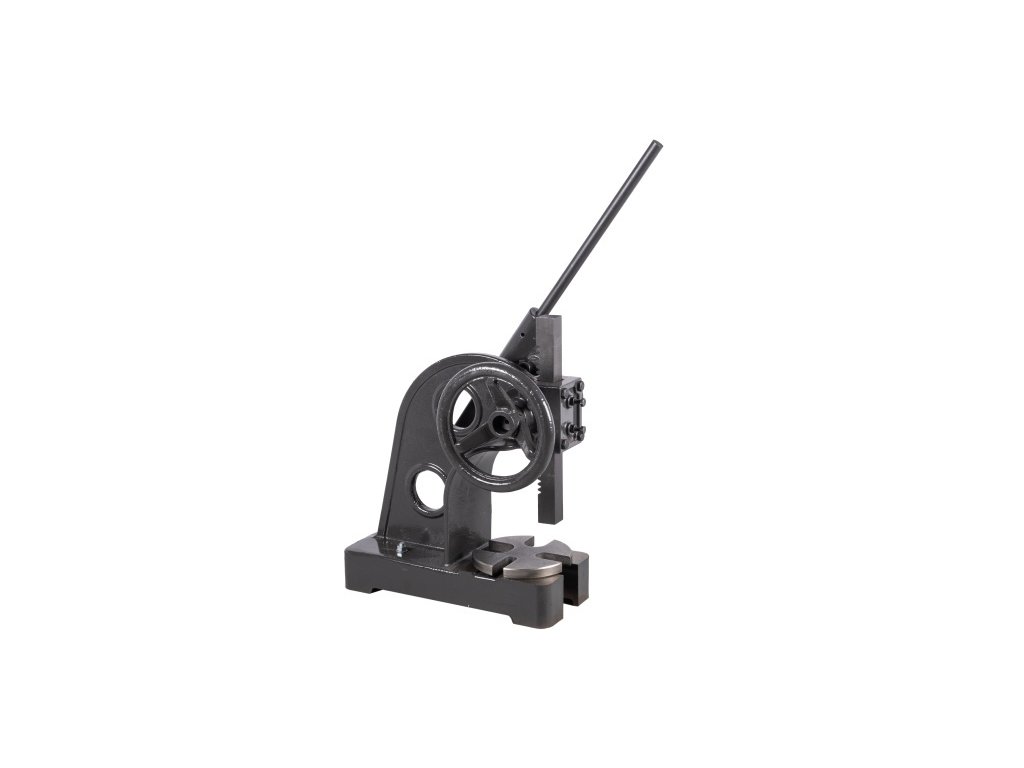

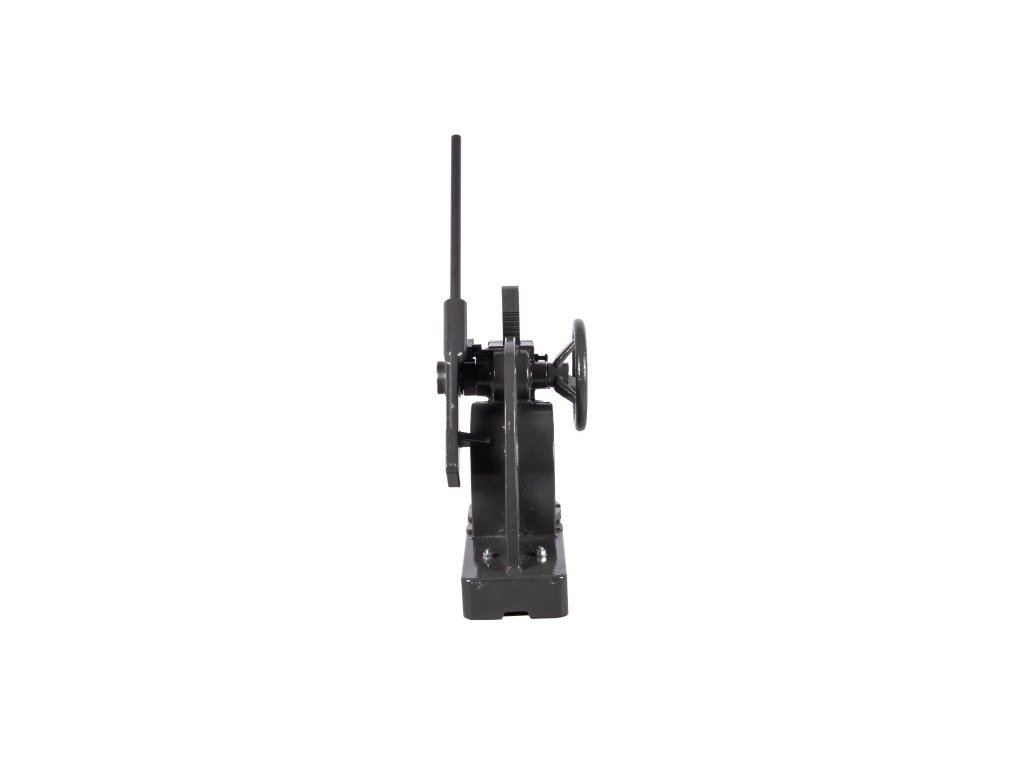

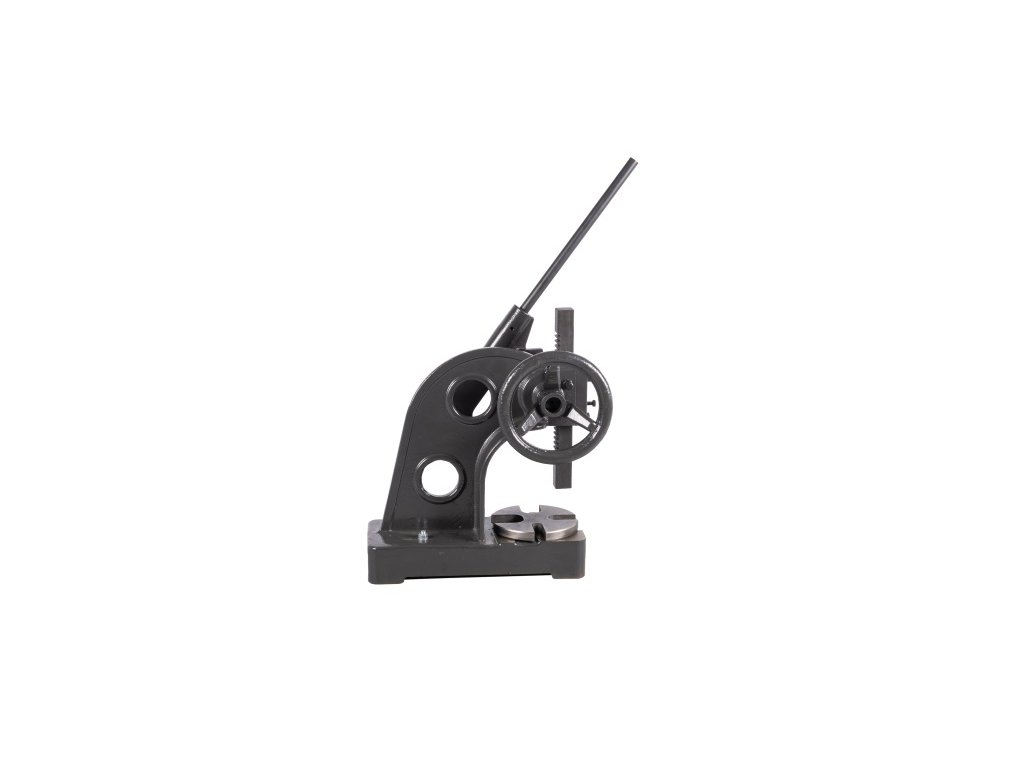

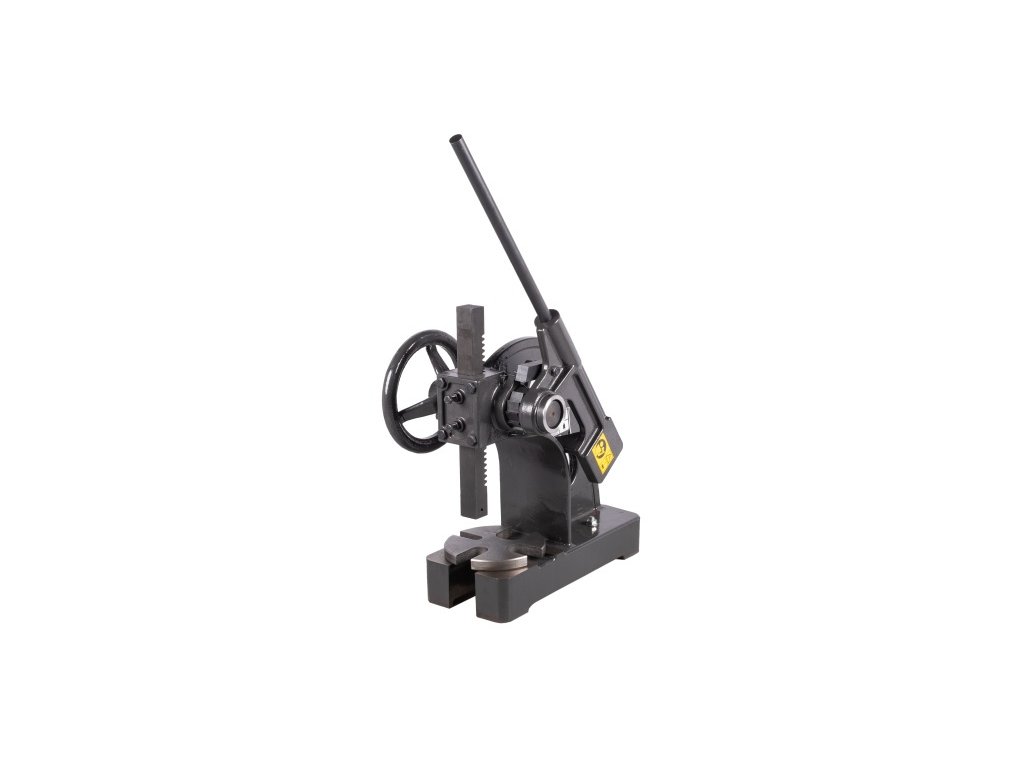

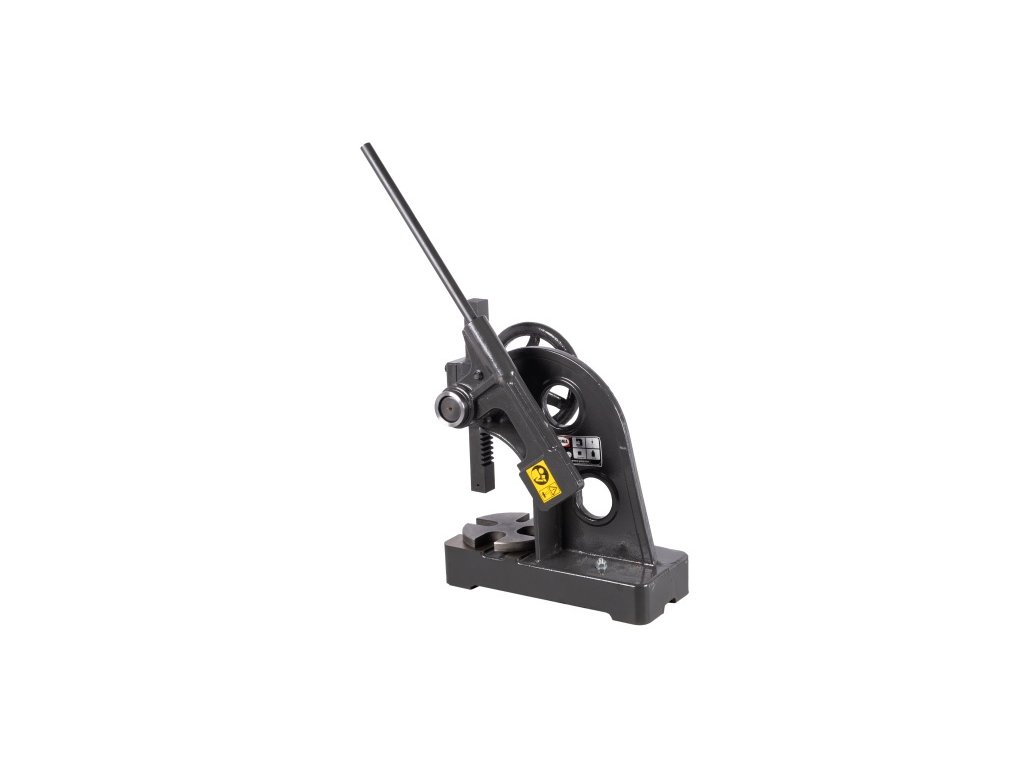

Ruční lis s ráčnou 2T PROMA APR-2
Kód: 25001007
Detailní popis produktu
Síla pod kontrolou ráčny
Hlavní přednosti
Ruční hřebenový lis PROMA APR-2 představuje výrazný upgrade oproti klasickým modelům bez ráčny. Zatímco u běžného lisu jste limitováni polohou páky, ráčnový systém u APR-2 vám dovoluje zabrat v tom nejvýhodnějším úhlu, což dramaticky snižuje únavu a zvyšuje bezpečnost při práci. Celé tělo je odlito z vysoce kvalitní šedé litiny, která vyniká schopností pohlcovat rázy a udržovat tuhost geometrie i při tlaku 20 kN. Otočná pracovní deska se čtyřmi různě širokými drážkami zajišťuje, že pro každý průměr ložiska nebo pouzdra najdete ideální oporu během zlomku sekundy.
01

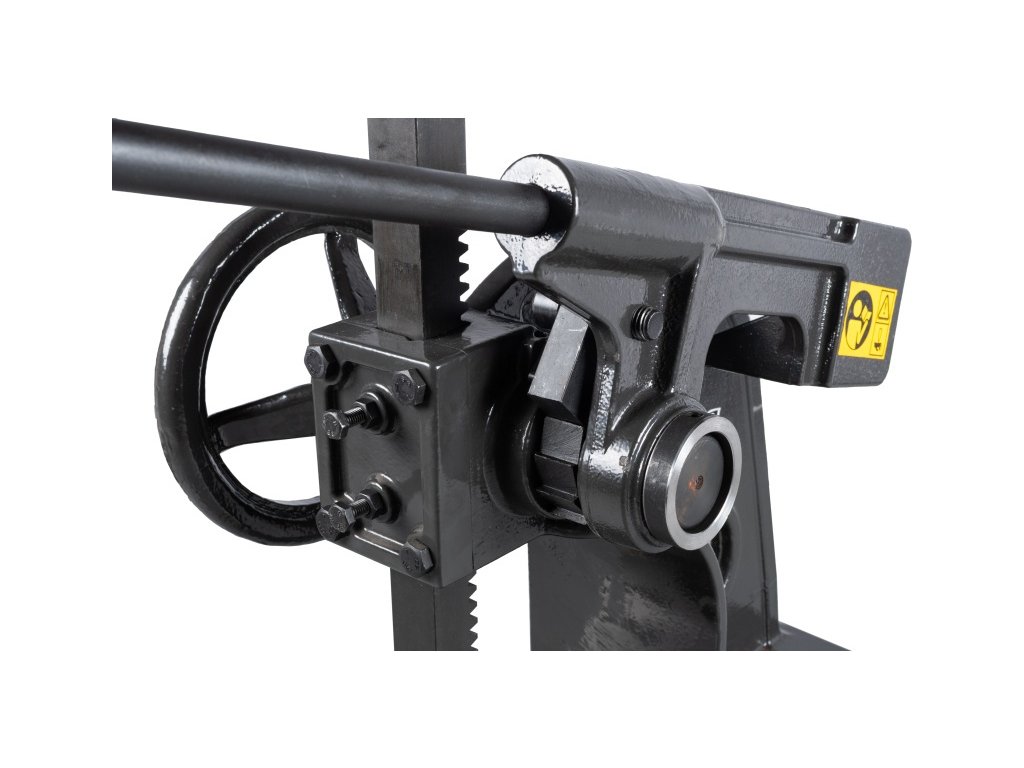

Komfortní ráčnový převod
Ráčna umožňuje pracovat krátkými pohyby páky, což oceníte zejména ve stísněných podmínkách nebo při jemném nastavování.
02
Masivní litinová tuhost
Tělo stroje z šedé litiny o váze 48 kg garantuje, že se lis při práci neprohne a udrží přesnou souosost beranu.
03

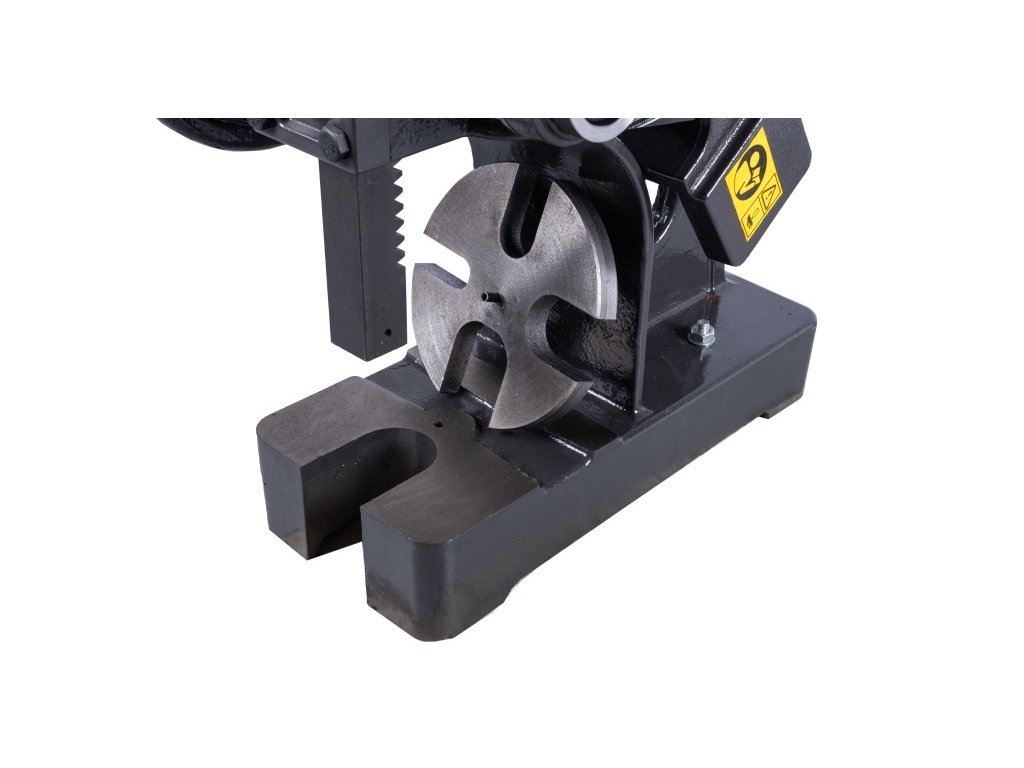

Variabilní otočný stůl
Pracovní deska disponuje drážkami o šířce 20 až 50 mm, což pokryje většinu běžných servisních úkonů.
04
Univerzální upínání nástrojů
Tlačná tyč (beran) je vybavena vrtáním o průměru 10 mm, do kterého můžete upnout razníky, trny nebo jiné přípravky.
05
Vysoké vyložení 140 mm
Velkorysá vzdálenost od osy beranu k tělu lisu umožňuje obrábění i rozměrnějších dílů a desek.
06
Stabilní montáž na stůl
Základna lisu je opatřena otvory pro pevné přišroubování k pracovnímu ponku, což zvyšuje stabilitu při maximálním záběru.
Rozsah nasazení
Využití
Technický list
Parametry lisu
Pracovní stůl a vyložení
Čtyři různé šířky výřezů dovolují podepřít širokou škálu průměrů hřídelí a ložisek.
Velkorysá plocha stolu poskytuje stabilní oporu i pro rozměrnější příruby.
Vzdálenost od středu beranu k zadní stěně těla lisu určuje, jak hluboký dílec můžete vložit.
Drážka v těle základny umožňuje průchod vylisovaného dílu nebo delší hřídele skrze lis.
Rozměry a ovládání
Optimální délka páky pro vyvinutí tlaku 20 kN bez nutnosti nadměrné fyzické námahy.
460 mm při zasunutém beranu, až 780 mm při plném vysunutí tlačné tyče nahoru.
Kompaktní půdorys, který však díky své délce zajišťuje výbornou stabilitu proti překlopení.
Otvor pro upnutí přípravků je opatřen zajišťovacím šroubem pro pevnou fixaci nástroje.
Co najdete v balení
Obsah balení
1
Ruční ráčnový lis PROMA APR-2
Kompletní sestavené litinové tělo lisu
2
Otočná pracovní deska
Litinový disk se čtyřmi velikostmi drážek (Ø 170 mm)
3
Ovládací ráčnová páka
Mechanismus s vratným pohybem pro efektivní práci
Často kladené dotazy
Otázky a odpovědi
U běžného lisu musí páka opsat velký oblouk, což může být nepohodlné, pokud máte lis nízko nebo vysoko. Ráčna u modelu APR-2 funguje jako gola klíč – páku si nastavíte do ideální pracovní polohy a můžete pumpovat krátkými pohyby. Zároveň ráčna usnadňuje přesné nastavení dotyku beranu s obrobkem.
Ano, spodní část beranu (tlačné tyče) má otvor o průměru 10 mm. Pokud si vyrobíte razník nebo trn se stopkou tohoto průměru, můžete ho do lisu upevnit a zajistit šroubem. APR-2 je tak skvělý i pro drobné lisovací nástroje.
Při tlaku blízkém 2 tunám vzniká velký klopný moment. I když je lis těžký, pro bezpečnou práci a využití plné kapacity důrazně doporučujeme jeho pevné ukotvení k masivnímu pracovnímu stolu pomocí otvorů v základně.
Údržba je minimální. Základem je udržovat ozubený hřeben (beran) v čistotě od špon a prachu a pravidelně jej promazávat kvalitním tukem pro ozubení. Také doporučujeme občas kápnout olej na čepy ráčnového mechanismu.
Nikoliv, toto je statický lisovací stroj určený výhradně pro vertikální tlakové operace. Není konstruován pro boční zatížení ani vysoké otáčky.
Doplňkové parametry
| Kategorie: | Ruční lisy |
|---|---|
| EAN: | 8595105428245 |
| Značka: | PROMA |
| Kapacita: | 2 t |
| Max. výška dílce: | 210 mm |
| Rozměr tlačné tyče: | 32 x 32 mm |
| Délka tlačné tyče: | 345 mm |
| Délka páky: | 450 mm |
| Celková výška lisu: | 460 (780) mm |
| Vrtání v tlačné tyči / hloubka: | 10 / 20 ⌀/mm |
| Vyložení lisu: | 140 mm |
| Rozměr základny: | 410 x 170 mm |
| Šířka drážky v zákl.: | 55 mm |
| Šíře drážek v otočném stole: | 20, 30, 40, 50 mm |
| Průměr otočného stolu: | 170 mm |
| Rozměr balení: | 450 x 190 x 490 mm |
