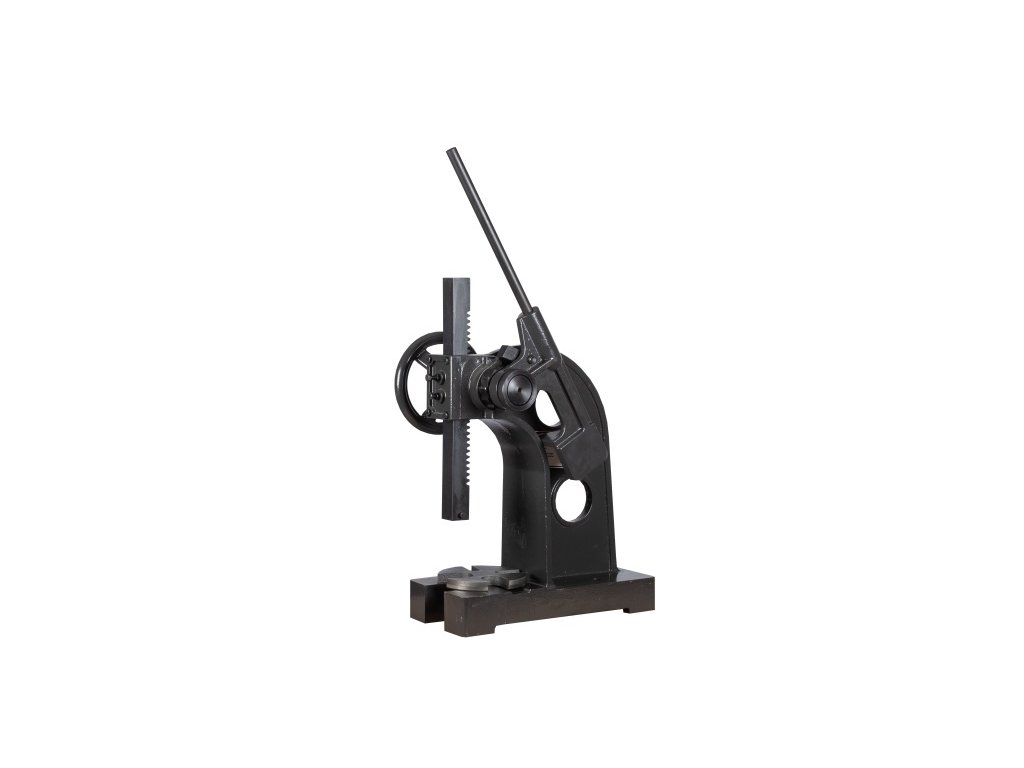

Ruční lis s ráčnou 5T PROMA APR-5
Kód: 25001008
Detailní popis produktu
Síla a kontrola v ráčnovém provedení
Hlavní přednosti
Ruční lis PROMA APR-5 představuje špičku v kategorii mechanických hřebenových lisů. Jeho hlavní předností je ráčnový mechanismus, který dramaticky usnadňuje manipulaci při zvedání a spouštění beranu a umožňuje operátorovi udržet páku v ergonomicky nejvýhodnější poloze i při vyvíjení maximální síly 5 tun. Masivní tělo z kvalitní šedé litiny o hmotnosti 175 kg eliminuje jakékoli pružení materiálu, což zaručuje dokonale přesné nalisování ložisek, čepů a pouzder. S pracovní výškou až 480 mm a otočným stolem se čtyřmi velikostmi drážek jde o univerzální nástroj, který zvládne i ty největší dílce v nákladním autoservisu či průmyslové výrobě.
01
Ráčnový mechanismus
Umožňuje pracovat krátkými zdvihy páky a ideálně si nastavit úvrať pro vyvinutí největšího tlaku bez námahy.
02
Obrovská síla 5 tun
Dostatečná kapacita pro lisování ložisek nákladních vozů, rovnání ohnutých dílů nebo náročné děrování.
03
Pracovní výška 480 mm
Nadstandardní prostor pod beranem dovoluje vkládání vysokých hřídelí a rozměrných komponentů.
04
Otočný pracovní stůl
Integrovaná deska se čtyřmi šířkami drážek (22-65 mm) poskytuje oporu pro různé průměry lisovaných dílů.
05
Možnost upnutí nástrojů
Tlačná tyč je vybavena otvorem (16 mm) pro upevnění matric, trnů nebo razníků přímo do beranu.
06
Litinový monolit
Váha 175 kg zaručuje absolutní stabilitu a tuhost, kterou levnější lehké lisy nemohou nabídnout.
Nekompromisní nástroj pro těžkou techniku
Využití
Specifikace
Technické parametry
Konstrukce a ovládání
Dlouhá 720mm páka v kombinaci s ráčnou umožňuje vyvinout obrovský krouticí moment s minimálním fyzickým úsilím.
Vzdálenost 200 mm od osy beranu k zadní stěně stojanu definuje maximální poloměr dílce, který lze pod lis vložit.
Díky otvoru v beranu můžete do lisu upnout speciální přípravky, razníky nebo nýtovací hlavičky.
Výška stroje se mění podle polohy beranu. Maximální výška 1,4 metru svědčí o robustnosti zařízení.
Pracovní deska a základna
Velký 245mm otočný talíř poskytuje pevnou a stabilní oporu pro lisované předměty.
Čtyři různé drážky umožňují podložit ložisko tak, aby vnitřní kroužek prošel volně skrze stůl.
Široká základna s montážními otvory dovoluje pevné přišroubování k dílenskému ponku, což je při 5t tlaku nezbytné.
Co najdete v balení
Obsah balení
1
Litinové tělo lisu PROMA APR-5
Masivní odlitek se zabudovaným ozubeným převodem
2
Ráčnová ovládací páka
Kompletní pákový mechanismus s ráčnou pro snadnou obsluhu
3
Otočná pracovní deska
Litinový talíř se 4 drážkami různých šířek
4
Hřebenová tlačná tyč (beran)
Namontovaná ocelová tyč 50 x 50 mm
Často kladené dotazy
Otázky a odpovědi
Běžná páka u lisu vyžaduje plný rozsah pohybu, což může být v určité fázi lisování fyzicky velmi náročné. Ráčna vám umožní páku nastavit do polohy, kde máte největší sílu (např. v úrovni pasu), a lisovat krátkými "pumpy". Je to mnohem bezpečnější a méně únavné.
Při hmotnosti 175 kg je sice lis velmi stabilní, ale pro využití plné síly 5 tun je ukotvení naprostou nutností. Bez přišroubování byste při silném zatížení páky mohli celý stroj převrátit. Ponk musí mít rovněž odpovídající nosnost a tuhost.
Ano, díky otvoru o průměru 16 mm v beranu můžete upevnit razník a na pracovní desku umístit vysekávací matrici. APR-5 je pro děrování plechů díky své tuhosti ideální.
Údržba je minimální. Doporučujeme pravidelně čistit a mazat hřebenovou tyč a ozubený převod tuhým mazivem. Čistota vodicích drah beranu zajistí hladký chod bez zadrhávání.
Ačkoli má lis kapacitu 5 tun, citlivý převod a ráčnový mechanismus vám dovolují mít nad tlakem naprostou kontrolu. Můžete s ním tedy bez problémů lisovat i drobná pouzdra nebo jemnou mechaniku.
Doplňkové parametry
| Kategorie: | Ruční lisy |
|---|---|
| EAN: | 8595105428252 |
| Značka: | PROMA |
| Kapacita: | 5 t |
| Max. výška dílce: | 480 mm |
| Rozměr tlačné tyče: | 50 x 50 mm |
| Délka tlačné tyče: | 645 mm |
| Délka páky: | 720 mm |
| Celková výška lisu: | 900 (1400) mm |
| Vrtání v tlačné tyči/hloubka: | 16/30 průměr/mm |
| Vyložení lisu: | 200 mm |
| Rozměr základny: | 645 x 280 mm |
| Šířka drážky v zákl.: | 105 mm |
| Šíře drážek v otočném stole: | 22, 26, 40, 65 mm |
| Průměr otočného stolu: | 245 mm |
| Hmotnost: | 175 kg |
