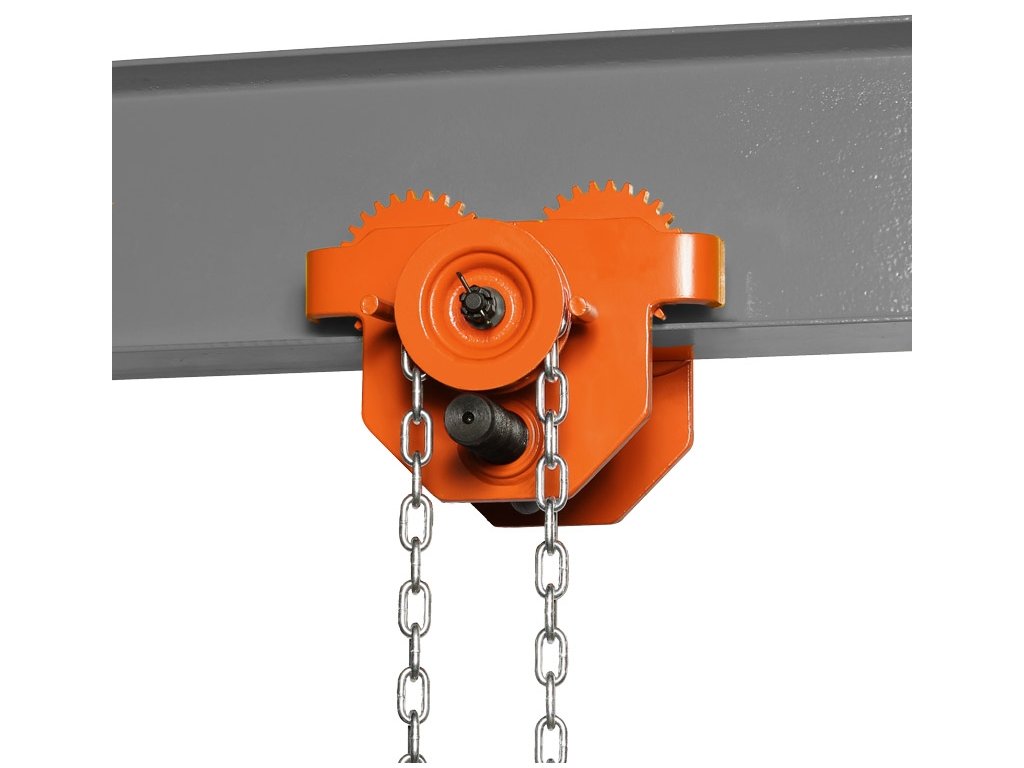

Ruční jeřábový pojezd s navijákem Unicraft® HFW 5
Kód: 6171805
Detailní popis produktu
Proč si vybrat tento produkt
Hlavní přednosti
Získejte absolutní kontrolu nad polohováním extrémně těžkých nákladů bez nutnosti elektrického pohonu. Převodový ruční jeřábový pojezd (tzv. převodová jeřábová kočka) Unicraft® HFW 5 unese břemena o hmotnosti až 5 tun. Integrovaný mechanický převod s nekonečným řetězem umožňuje plynule pohybovat rozměrným nákladem bez nutnosti do břemene fyzicky tlačit. Klíčovým prvkem konstrukce je sofistikované středové zavěšení, které fixuje kladkostroj přesně v ose traverzy a zcela eliminuje nežádoucí boční popojíždění či kmitání nákladu. Tento vysoce robustní pojezd je navržen pro přesné navádění těžkých obrobků a forem, instalaci masivních strojních součástí, údržbu průmyslových linek, obsluhu těžkých mostových jeřábů nebo manipulaci v hutních skladech.
01
Převodový řetězový pohon
3metrový pracovní řetěz přenáší sílu přes ozubený převod na kola, což zaručuje milimetrově přesný a kontrolovaný pojezd z podlahy.
02
Nekompromisní síla 5 t
Masivní celokovová konstrukce bezpečně zvládne přemisťování těch nejtěžších průmyslových celků, motorů a konstrukcí.
03
Žádný boční pohyb
Díky středovému zavěšení visí zvedací zařízení přesně v ose nosníku, což brání nebezpečnému rozkmitání nákladu do stran.
04
Závitové nastavení šířky
Pomocí nosné traverzy s oky a protizávitem pojezd symetricky a bleskově přizpůsobíte masivním nosníkům od 90 do 220 mm.
05
Pojistka proti překlopení
Integrované ocelové dorazy mechanicky brání naklonění nebo nebezpečnému vykolejení pojezdu z profilu traverzy pod zátěží.
06
Hladký chod na ložiscích
Kolečka jsou osazena zapouzdřenými kuličkovými ložisky, která minimalizují valivý odpor i pod plným tlakem 5 tun.
Oblasti použití
Využití
Specifikace
Technické parametry
Konstrukční detaily a rozměry
Průmyslové vnější rozměry 434,5 × 296,5 × 373 mm s nízkou stavební výškou efektivně šetří drahocenné místo pod stropem.
Nejmenší možný poloměr zakřivení nosníku dráhy, kterým pojezd dokáže plynule a bez zasekávání kol projet.
Tvar a sklon pojezdových kladek odpovídá standardizovaným evropským parametrům I a H nosníků.
Otáčením středové hřídele symetricky a přesně stahujete či oddalujete bočnice přesně podle šířky příruby nosníku.
Co najdete v balení
Obsah balení
1
Ruční jeřábový pojezd Unicraft HFW 5
Kompletní těžkotonážní šasi s převodovým ústrojím a koly
2
Ovládací řetěz
Zinkovaný nekonečný řetěz o délce 3 m pro přesný pohon pojezdu
3
Spojovací závitová traverza
Středová nosná tyč s integrovaným závěsným okem pro kladkostroj
4
Návod k obsluze
Návod pro správnou montáž, symetrické nastavení rozteče a údržbu
Často kladené dotazy
Otázky a odpovědi
Jedná se o tzv. převodový pojezd (převodovou kočku). Taháním za nekonečný řetěz dolů otáčíte hnacím kolem, které přes integrovaný mechanický ozubený převod přenáší sílu přímo na pojezdová kola. To dává obsluze obrovskou výhodu – s plně naloženým 5tunovým břemenem můžete pohybovat hladce a s milimetrovou přesností, aniž byste museli do nákladu fyzicky strkat.
Systém je navržen pro maximální bezpečnost a jednoduchost. Šířka se nastavuje pomocí středové nosné traverzy s protizávitem. Otáčením této hřídele symetricky stahujete nebo roztahujete obě bočnice pojezdu. Po usazení na I-profil se šířka bezpečně zajistí protikusem, což garantuje pevné sevření v širokém rozsahu 90 až 220 mm.
Jedná se o robustní ocelové patky integrované na vnitřních stranách bočnic, které zasahují těsně pod jeřábový profil. Pokud by při manipulaci došlo k prudkému výkyvu nebo šikmému tahu za břemeno, tyto dorazy se mechanicky opřou o nosník a stoprocentně zabrání naklonění nebo nebezpečnému vykolejení 5tunového kolosu z dráhy.
Ano, Unicraft HFW 5 je konstruován i pro zakřivené úseky jeřábových drah. Díky optimalizovanému tvaru a uložení pojezdových kládek dokáže plynule a bez zasekávání projíždět zatáčky na nosníku o minimálním poloměru oblouku 1 metr.
Kolečka jsou osazena špičkovými zapouzdřenými kuličkovými ložisky s trvalou tukovou náplní přímo z výroby, takže jsou zcela bezúdržbová a ložiska jsou chráněna před prachem. Pro zachování dokonale plynulého chodu převodů se doporučuje pouze občas očistit samotný ocelový nosník dráhy od hrubého prachu, špon nebo mastnoty a promazat ozubení kol technickým mazivem.
Doplňkové parametry
| Kategorie: | Jeřábové pojezdy a závěsy |
|---|---|
| EAN: | 4036351231226 |
| Značka: | Unicraft® |
| Hmotnost: | 45 kg |
| Max. nosnost: | 5 t |
| Min. poloměr oblouku: | 1 m |
| Šířka nosníku: | 90 – 220 mm |
| Délka pracovního řetězu: | 3 m |
| Rozměry (š × v × h): | 434,5×296,5×373mm |
